PYB900标准圆锥破碎机
图纸描述

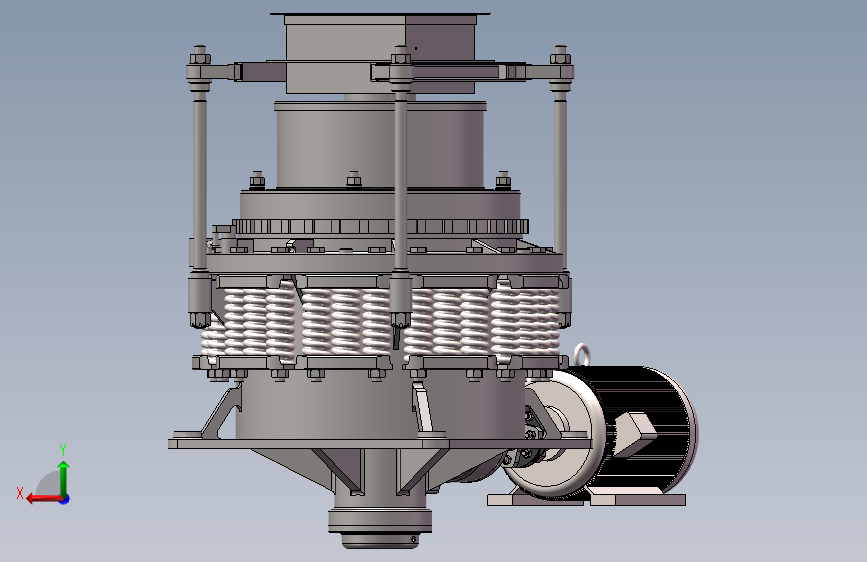

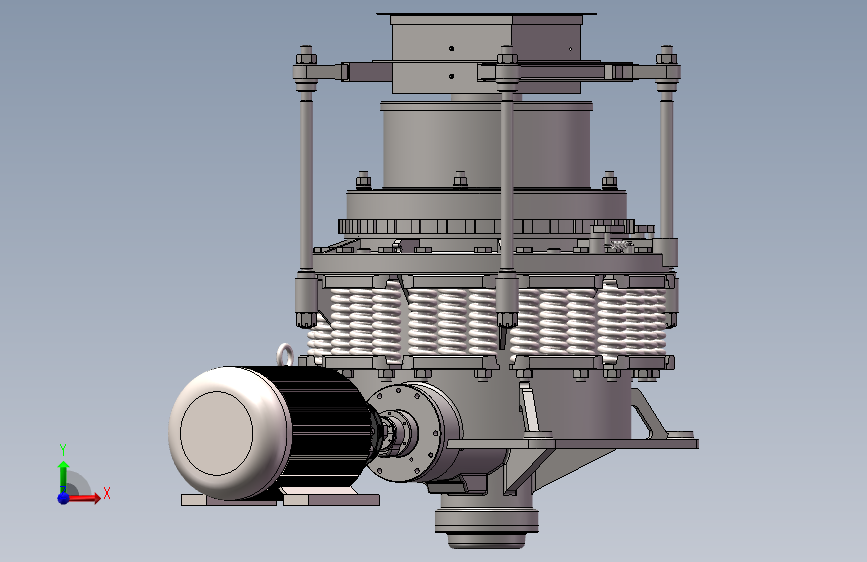

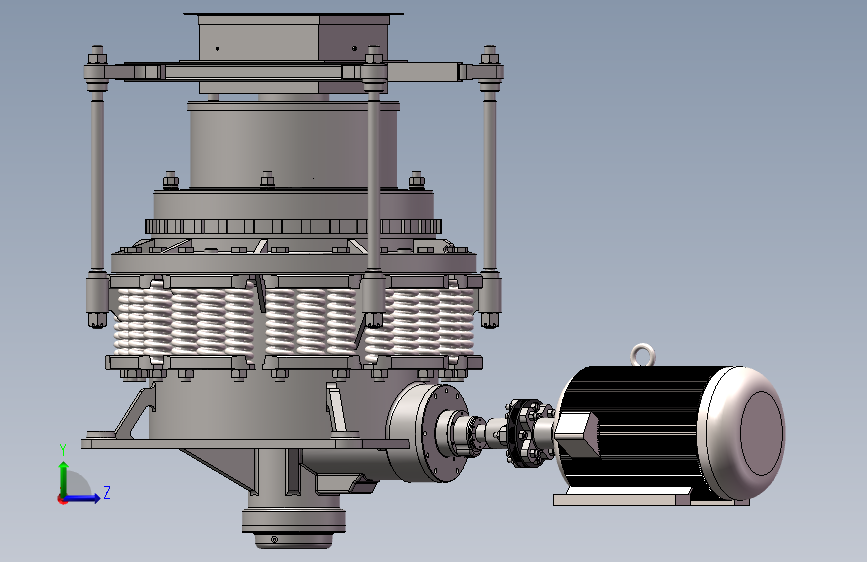

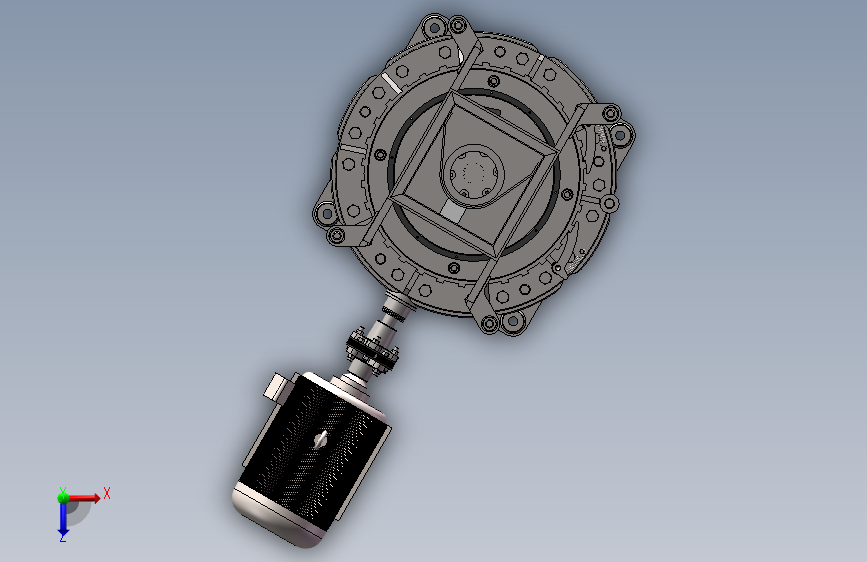

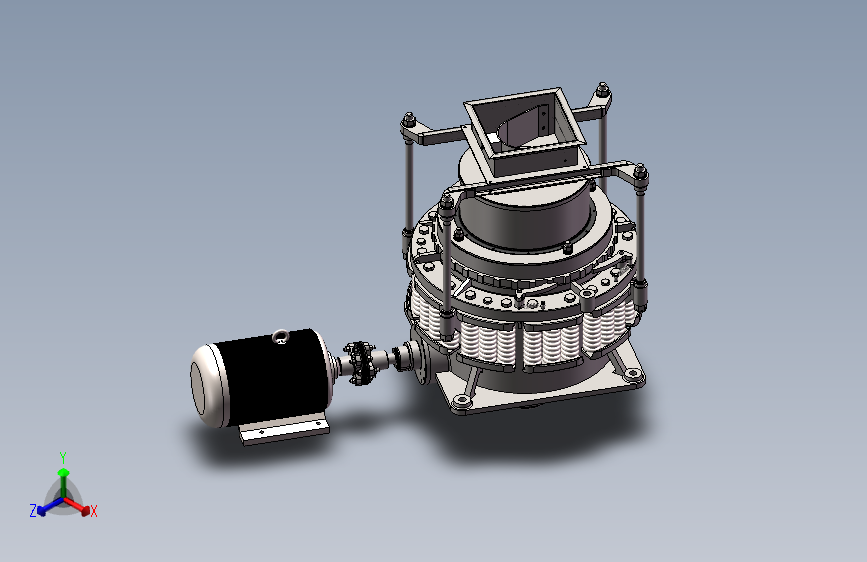

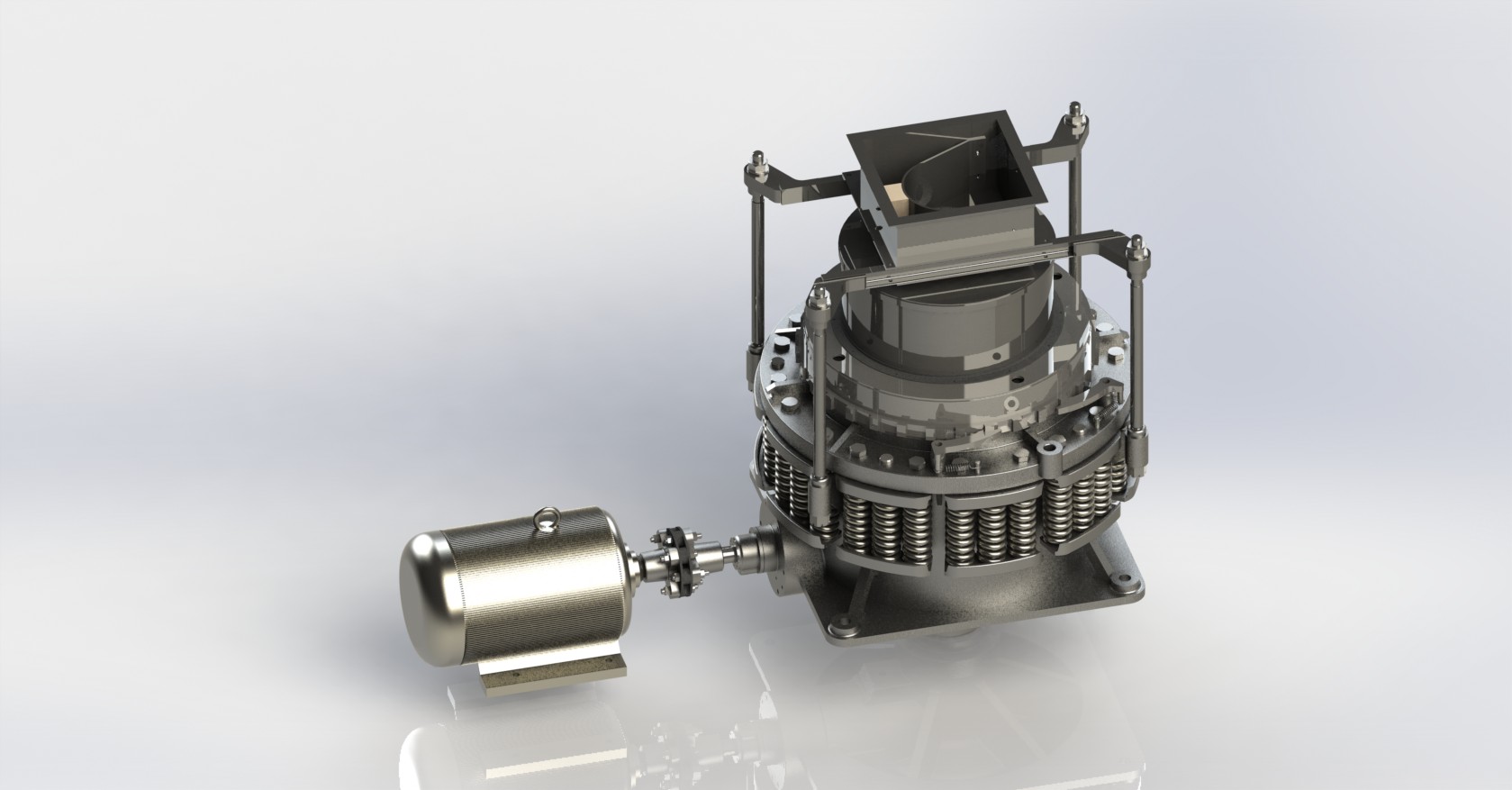

PYB900标准圆锥破碎机图纸下载，该图纸类型属于机械设备、工程/建筑机械图纸，图纸大小36.73M，共计111个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2014软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
夏天
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  PYB900圆锥破.SLDASM | 8.29M |
| 2 | 传动部分.SLDASM | 1.63M |
| 3 | 偏心套部分.SLDASM | 419.45K |
| 4 | 支撑部分.SLDASM | 1.57M |
| 5 | 机架部分.SLDASM | 1.89M |
| 6 | 电机传动部分.SLDASM | 260.73K |
| 7 | 破碎圆锥部分.SLDASM | 1.78M |
| 8 | 碗型轴承部.SLDASM | 975.00K |
| 9 | 调整部分.SLDASM | 474.49K |
| 10 | 进料部分.SLDASM | 206.07K |
| 11 |  主轴.SLDPRT | 159.21K |
| 12 | 伞齿轮（小）.sldprt | 964.00K |
| 13 | 传动轴架.SLDPRT | 295.71K |
| 14 | 圆螺母M80X2.sldprt | 611.50K |
| 15 | 圆锥滚子轴承32217.sldprt | 941.50K |
| 16 | 油封压盖.SLDPRT | 61.73K |
| 17 | 甩油坏.SLDPRT | 192.50K |
| 18 | 调心滚子轴承.sldprt | 631.00K |
| 19 | 轴套1.SLDPRT | 97.73K |
| 20 | 轴套2.SLDPRT | 79.31K |
| 21 | 防尘盖.SLDPRT | 319.07K |
| 22 | 偏心套.SLDPRT | 175.94K |
| 23 | 大齿轮.sldprt | 1.46M |
| 24 | 轴衬.SLDPRT | 90.83K |
| 25 | M42X630.sldprt | 543.00K |
| 26 | 弹簧座上（弹簧部分）.SLDPRT | 299.50K |
| 27 | 弹簧座下（弹簧部分）.SLDPRT | 298.00K |
| 28 | 弹簧（弹簧部分）.SLDPRT | 671.50K |
| 29 | 压板（支撑部分）.SLDPRT | 223.50K |
| 30 | 压环（支撑部分）.SLDPRT | 136.00K |
| 31 | 密封环（支撑部分）.SLDPRT | 211.50K |
| 32 | 弹簧座1（支撑部分）.SLDPRT | 176.00K |
| 33 | 弹簧座2（支撑部分）.SLDPRT | 184.00K |
| 34 | 弹簧（支撑部分）.SLDPRT | 1.27M |
| 35 | 支撑套（支撑部分）.SLDPRT | 782.50K |
| 36 | 橡胶密封环上（支撑部分）.SLDPRT | 216.50K |
| 37 | 油缸透盖（支撑部分）.SLDPRT | 331.00K |
| 38 | 防尘帽（支撑部分）.SLDPRT | 153.00K |
| 39 | 防尘罩（支撑部分）.SLDPRT | 495.00K |
| 40 | 限位块（右）（支撑部分）.SLDPRT | 177.00K |
| 41 | 限位块（左）（支撑部分）.SLDPRT | 181.00K |
| 42 | 上圆盘（机架部分）.SLDPRT | 315.00K |
| 43 | 下圆盘（机架部分）.SLDPRT | 197.50K |
| 44 | 中圆盘（机架部分）.SLDPRT | 304.00K |
| 45 | 圆护板（机架部分）.SLDPRT | 159.50K |
| 46 | 圆盘（机架部分）.SLDPRT | 152.50K |
| 47 | 垫板2（机架部分）.SLDPRT | 164.50K |
| 48 | 垫板（机架部分）.SLDPRT | 163.00K |
| 49 | 垫片（厚5）（机架部分）.SLDPRT | 137.50K |
| 50 | 底托盖（机架部分）.SLDPRT | 612.50K |
| 51 | 机架.SLDPRT | 2.06M |
| 52 | 机架护板1（机架部分）.SLDPRT | 315.00K |
| 53 | 机架护板2（机架部分）.SLDPRT | 255.00K |
| 54 | 衬套（机架部分）.SLDPRT | 224.50K |
| 55 | 销钉2（机架部分）.SLDPRT | 152.00K |
| 56 | 销钉（机架部分）.SLDPRT | 164.50K |
| 57 | 键（机架部分）.SLDPRT | 151.50K |
| 58 | 六角头螺母M36.sldprt | 391.50K |
| 59 | 六角头螺母M42.sldprt | 539.50K |
| 60 | 平垫36.sldprt | 199.50K |
| 61 | 平垫48.sldprt | 223.50K |
| 62 | 开槽螺母M48.sldprt | 452.50K |
| 63 | 螺母M10.sldprt | 394.50K |
| 64 | 螺母M24.sldprt | 632.50K |
| 65 | Y315S-8.SLDPRT | 1.95M |
| 66 | 主轴联轴器.SLDPRT | 165.31K |
| 67 | 弹性圈（电机传动部分）.SLDPRT | 80.21K |
| 68 | 橡胶垫（电机传动部分）.SLDPRT | 58.24K |
| 69 | 电机联轴器.SLDPRT | 166.35K |
| 70 | 销轴（电机传动部分）.SLDPRT | 92.26K |
| 71 | 主轴（破碎圆锥部分）.SLDPRT | 1.14M |
| 72 | 分配盘（破碎圆锥部分）.SLDPRT | 153.72K |
| 73 | 压套（破碎圆锥部分）.SLDPRT | 132.31K |
| 74 | 圆锥头（破碎圆锥部分）.SLDPRT | 451.14K |
| 75 | 密封圈1（破碎圆锥部分）.SLDPRT | 179.50K |
| 76 | 密封圈2（破碎圆锥部分）.SLDPRT | 181.00K |
| 77 | 止动齿圈（破碎圆锥部分）.SLDPRT | 385.84K |
| 78 | 环圈（破碎圆锥部分）.SLDPRT | 261.00K |
| 79 | 环形圈1（破碎圆锥部分）.SLDPRT | 107.67K |
| 80 | 环形圈2（破碎圆锥部分）.SLDPRT | 188.00K |
| 81 | 破碎壁（破碎圆锥部分）.SLDPRT | 117.84K |
| 82 | 躯体（破碎圆锥部分）.SLDPRT | 308.59K |
| 83 | 密封座（碗型轴承部分）.SLDPRT | 383.50K |
| 84 | 弹簧（碗型轴承部分）.SLDPRT | 901.50K |
| 85 | 支柱（碗型轴承部分）.SLDPRT | 223.50K |
| 86 | 碗型轴承架a（碗型轴承部分）.SLDPRT | 311.50K |
| 87 | 碗型轴承键（碗型轴承部分）.SLDPRT | 165.50K |
| 88 | 碗型轴瓦（碗型轴承部分）.SLDPRT | 623.50K |
| 89 | 碗形轴承架（碗型轴承部分）.SLDPRT | 847.50K |
| 90 | 防尘垫（碗型轴承部分）.SLDPRT | 301.50K |
| 91 | 防护圈（碗型轴承部分）.SLDPRT | 146.50K |
| 92 | U型螺栓（调整部分）.SLDPRT | 89.49K |
| 93 | 压板（调整部分）.SLDPRT | 145.00K |
| 94 | 双头螺柱M36X300.SLDPRT | 47.47K |
| 95 | 垫片（调整部分）.SLDPRT | 54.72K |
| 96 | 橡胶垫片（调整部分）.SLDPRT | 53.86K |
| 97 | 橡胶板（调整部分）.SLDPRT | 155.50K |
| 98 | 漏斗（调整部分）.SLDPRT | 171.00K |
| 99 | 调整座（调整部分）.SLDPRT | 550.39K |
| 100 | 轧臼壁（调整部分）.SLDPRT | 207.81K |
| 101 | 防尘盖（调整部分）.SLDPRT | 92.94K |
| 102 | 防尘罩（调整部分）.SLDPRT | 206.74K |
| 103 | 双头螺柱.SLDPRT | 188.00K |
| 104 | 圆衬套.SLDPRT | 87.38K |
| 105 | 弧形板.SLDPRT | 97.08K |
| 106 | 挡环.SLDPRT | 177.50K |
| 107 | 料箱.SLDPRT | 231.00K |
| 108 | 松木垫.SLDPRT | 241.52K |
| 109 | 横梁.SLDPRT | 142.22K |
| 110 | 沉头螺钉M10X130.sldprt | 424.50K |
| 111 | 螺母M48Q235.SLDPRT | 208.00K |
