铜管台阶挤压成型设备
图纸描述

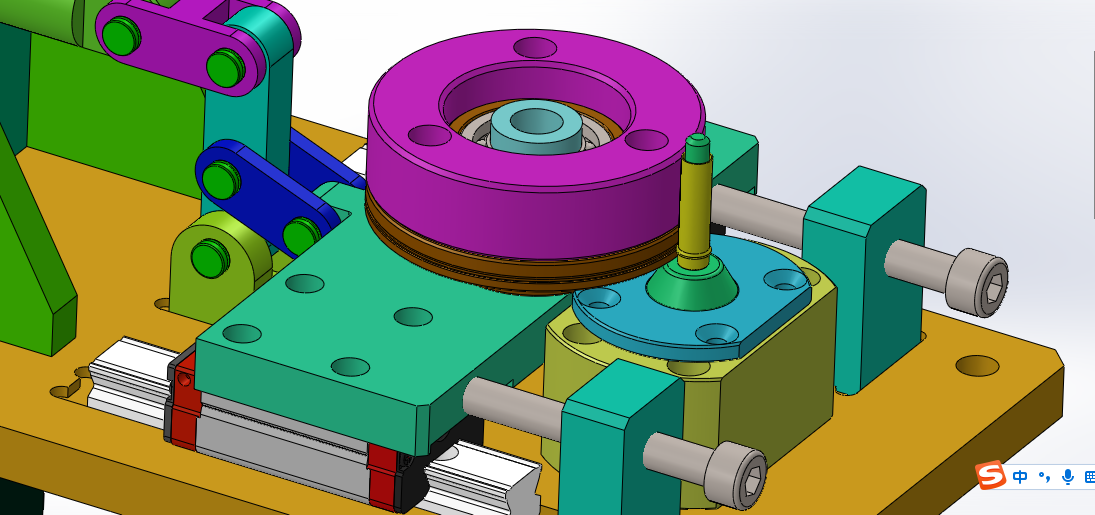

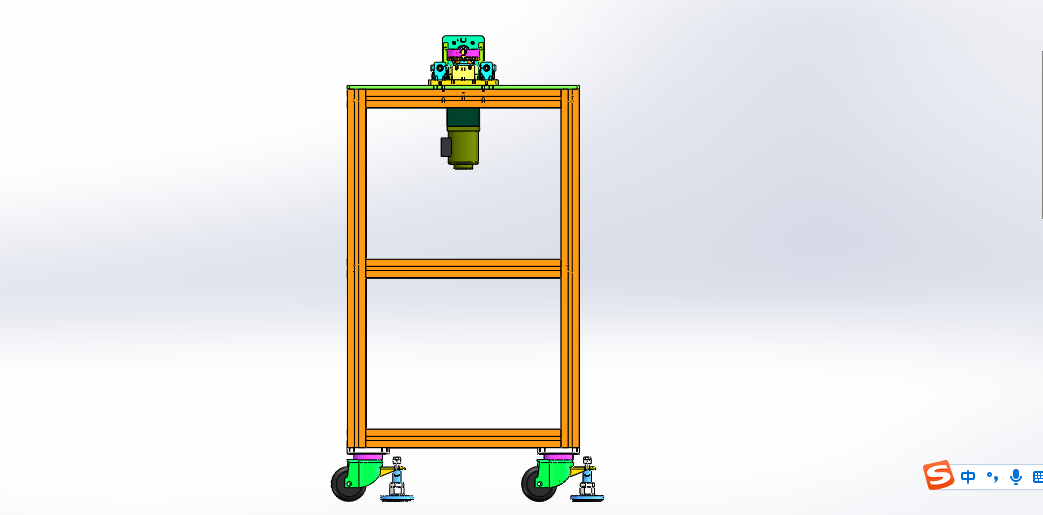

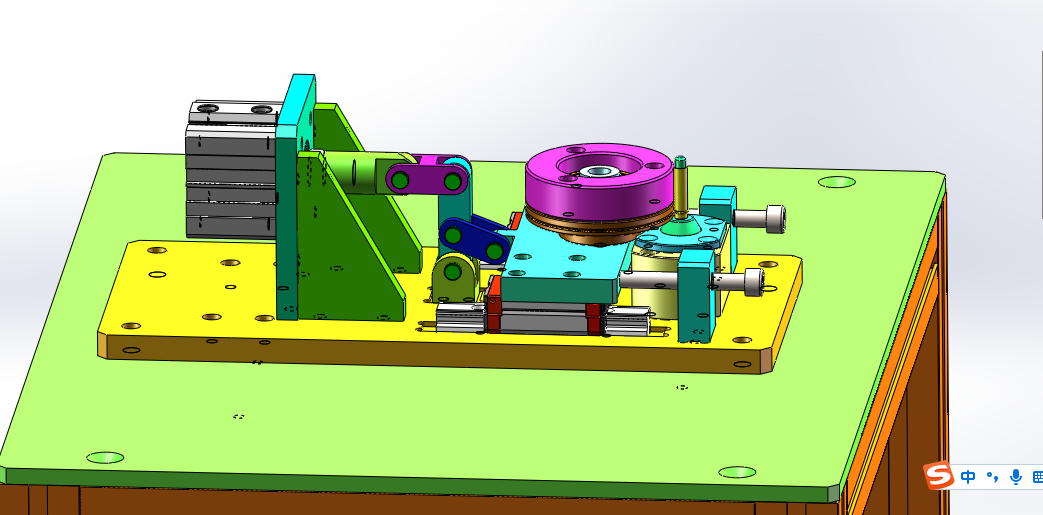

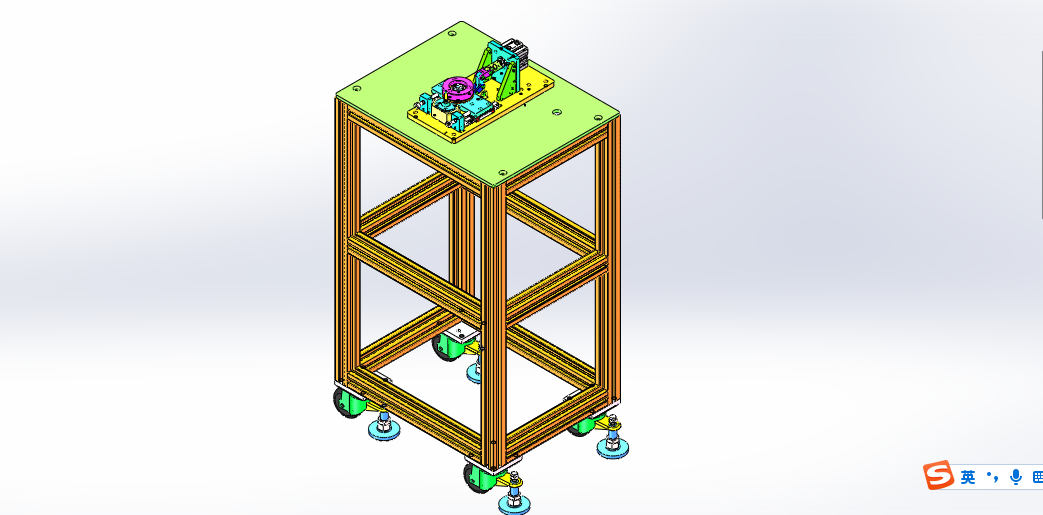

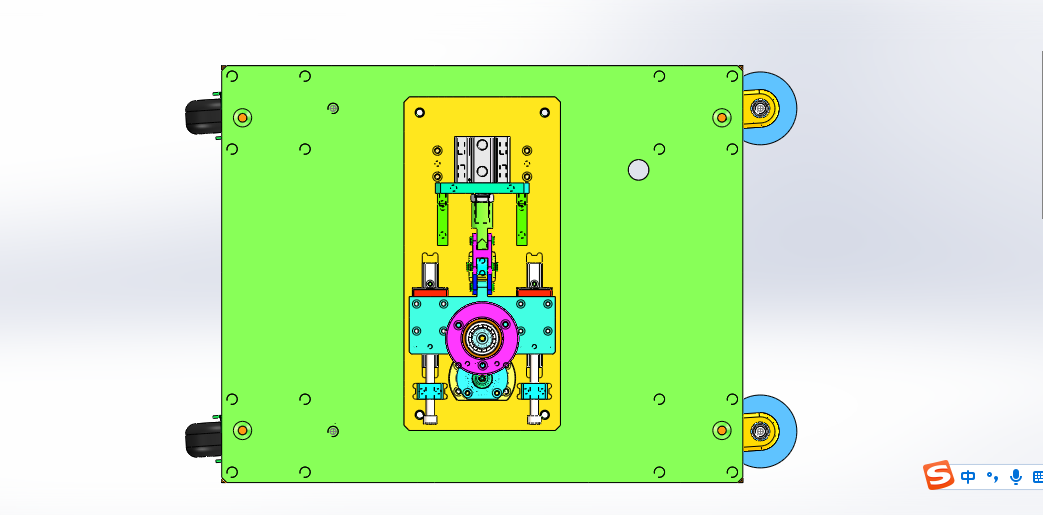

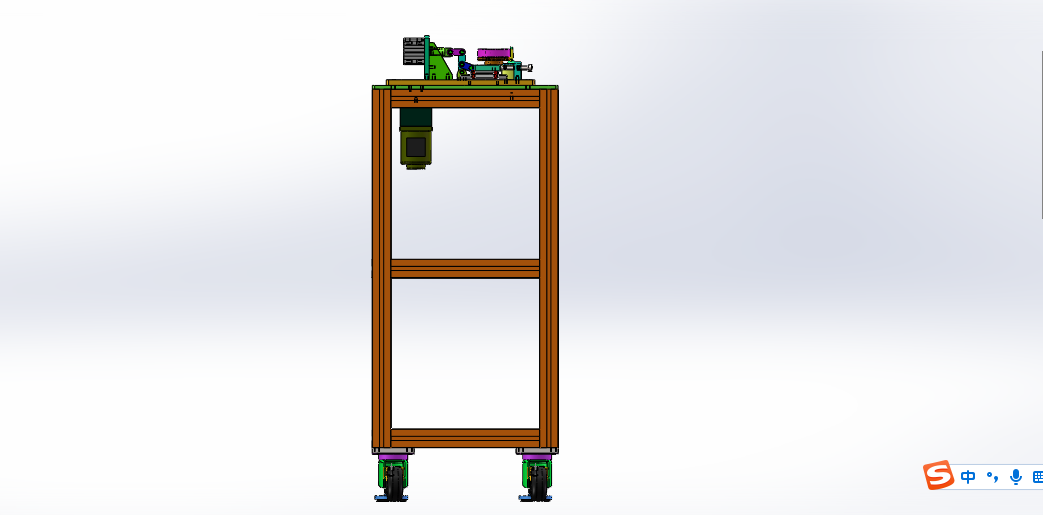

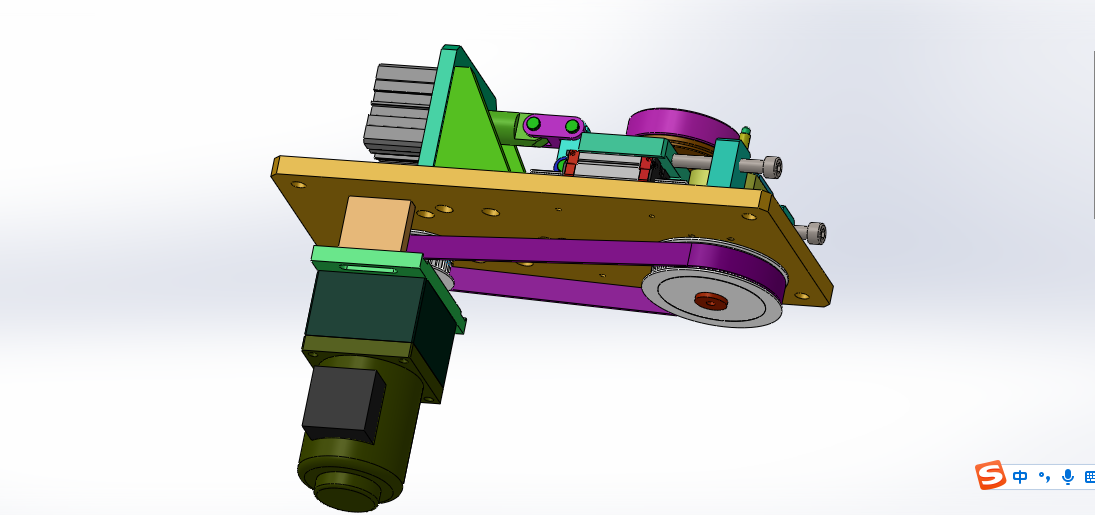

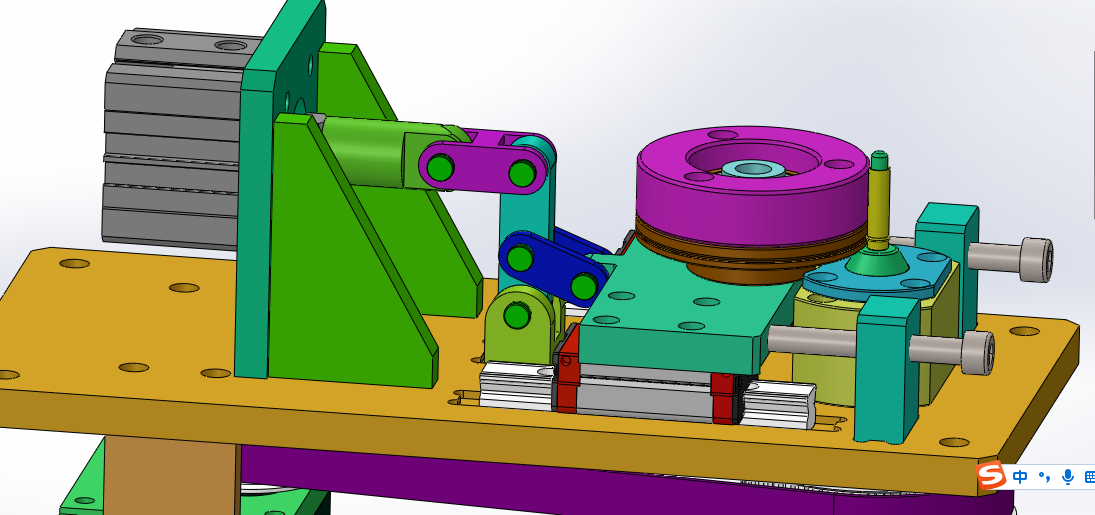

铜管压台阶机 设计思路：铜管滚压台阶成型，把铜管套在旋转轴里，气缸推动压轮前进，挤压铜管，压轮随转轴同时转动，滚压出所需要的台阶。 铜管压台阶机结构介绍：设备防护罩、滚压轮组件、气缸连杆机构、铜管转轴、电机同步带传动组件和电气配件构成，各组件结构具体构造如下： 1，滚压轮组件：由压轮和压轮轴组成； 2，气缸连杆机构：由气缸、连杆和导轨滑块组成； 3，铜管转轴：由转轴和固定底座组成； 4，电机同步带传动组件：由电机、同步带轮和同步带组成。 程序控制系统：设备有1个气缸和1个减速电机，使用PLC控制器可以实现设备的正常运作。 工作原理：人工把铜管套在转轴上，手按下启动开关，此时铜管转轴开始旋转，压
下载需要350金币
立即下载 收藏
图纸信息
作者
机械梦想家
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  15W交流调速电机.SLDPRT | 155.58K |
| 2 | ATP16XL025-A-H8.SLDPRT | 221.64K |
| 3 | LQ-FB-002.1.SLDPRT | 68.92K |
| 4 | LQ-FB-004.1.SLDPRT | 274.12K |
| 5 | LQ-FB-005.1.SLDPRT | 121.49K |
| 6 | LQ-FB-015.1.SLDPRT | 1.96M |
| 7 | LQ-FB-016.1.SLDPRT | 104.82K |
| 8 | LQ-FB-023.1.SLDPRT | 78.87K |
| 9 | Rollingbearings6002GB276-94.1.sldprt | 351.15K |
| 10 | TG-YTJ-001.SLDPRT | 164.00K |
| 11 | TG-YTJ-002.SLDPRT | 106.86K |
| 12 | TG-YTJ-003.SLDPRT | 163.66K |
| 13 | TG-YTJ-004.SLDPRT | 156.27K |
| 14 | TG-YTJ-005.SLDPRT | 59.91K |
| 15 | TG-YTJ-006.SLDPRT | 100.89K |
| 16 | TG-YTJ-007.SLDPRT | 151.17K |
| 17 | TG-YTJ-008.SLDPRT | 85.04K |
| 18 | TG-YTJ-009.SLDPRT | 106.19K |
| 19 | TG-YTJ-010.SLDPRT | 85.85K |
| 20 | TG-YTJ-011.SLDPRT | 87.55K |
| 21 | TG-YTJ-012.SLDPRT | 64.02K |
| 22 | TG-YTJ-013.SLDPRT | 128.81K |
| 23 | TG-YTJ-014.SLDPRT | 69.48K |
| 24 | TG-YTJ-015.SLDPRT | 147.07K |
| 25 | TG-YTJ-016.SLDPRT | 63.54K |
| 26 | TG-YTJ-017.SLDPRT | 53.15K |
| 27 | TTPA24T5100-A-H20.SLDPRT | 305.06K |
| 28 |  压轮.SLDASM | 446.69K |
| 29 | 定位环.1.1.SLDPRT | 103.91K |
| 30 | 滤清器封边架子.1.SLDASM | 576.35K |
| 31 | 脚轮.1.1.SLDPRT | 116.09K |
| 32 | 脚轮LQ-FB-017.1.SLDASM | 326.50K |
| 33 | 脚轮支架.1.1.SLDPRT | 193.90K |
| 34 | 脚轮架.1.1.SLDPRT | 223.93K |
| 35 | 脚轮法兰.1.1.SLDPRT | 118.89K |
| 36 | 角撑板.SLDPRT | 109.45K |

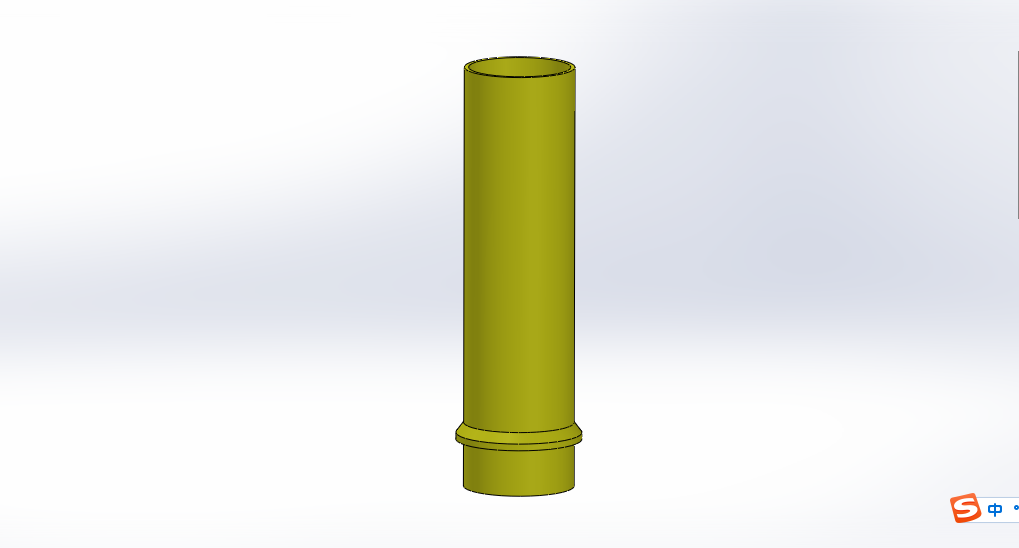

| 37 | 铜管.SLDPRT | 53.80K |
| 38 | 铜管压台阶.SLDASM | 1.75M |
| 39 | 铜管压台阶机.SLDASM | 1.35M |
| 40 | 铜管转轴.SLDPRT | 99.08K |
| 41 | ACQ40x5SB0CMSG1.sldasm | 204.37K |
| 42 | ACQ40_Nut.sldprt | 92.81K |
| 43 | ACQS-40x5-B_5r.sldprt | 76.24K |
| 44 | ACQS-40x55_b.sldprt | 282.28K |
| 45 | CMSG_GN.sldprt | 98.94K |
| 46 | HGW15-160.SLDPRT | 295.20K |
| 47 | HGW15滑块.1.1.sldasm | 242.94K |
| 48 | ____1-411002.PRT.1.1.1.2.1.1.sldprt | 123.93K |
| 49 | ____2-415723.PRT.1.1.1.2.1.1.sldprt | 101.82K |
| 50 | ____3-416083.PRT.1.1.1.2.1.1.sldprt | 157.29K |
| 51 | ____4-416088.PRT.1.1.1.2.1.1.sldprt | 98.04K |
| 52 | ____5-415868.PRT.1.1.1.2.1.1.sldprt | 148.82K |
| 53 | 滑块导轨EGW15CC-160.SLDASM | 288.67K |
| 54 |  铜管压台阶机.docx | 12.87K |
