水下自主航行器结构设计全套CAD图纸设计说明书翻译
图纸描述
水下自主航行器结构设计全套CAD图纸设计说明书翻译图纸下载，该图纸类型属于建筑模型、钢结构图纸，图纸大小5.87M，共计30个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
暗中暴富
已分享: 份作品
文件列表

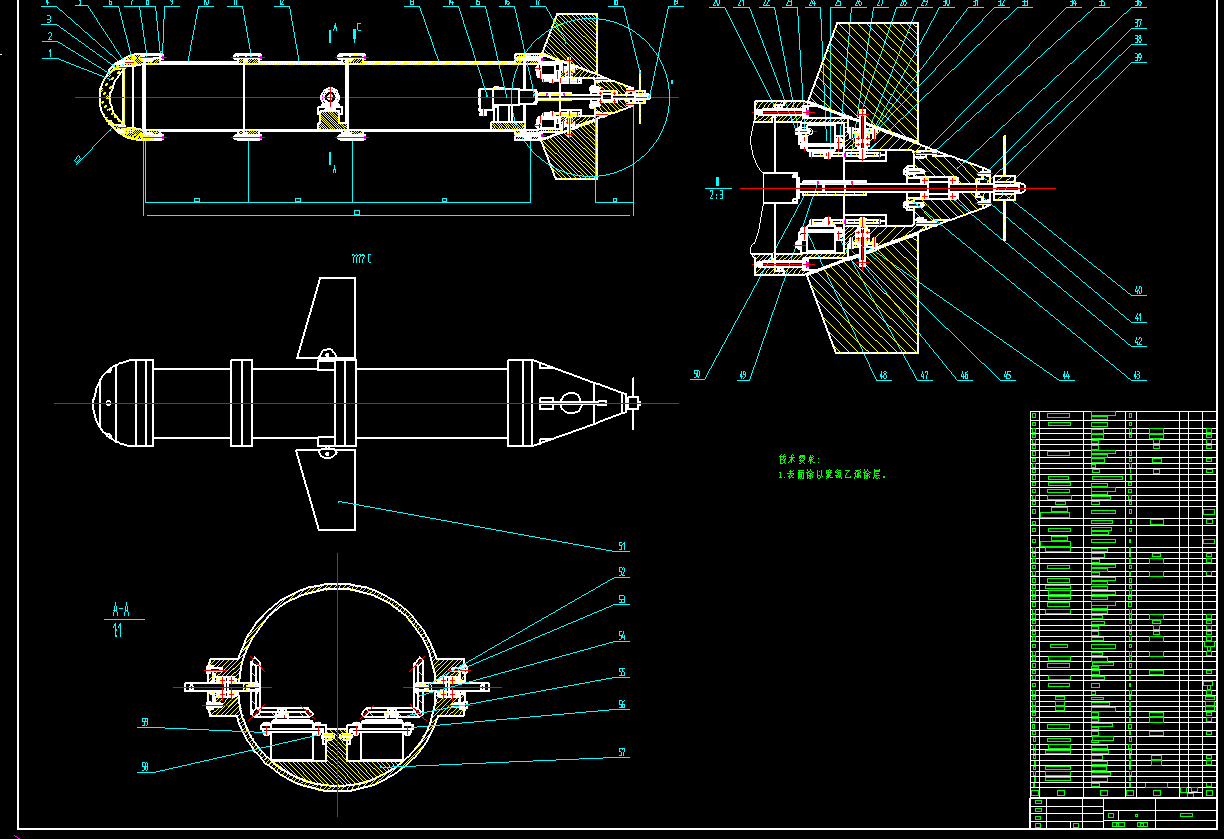

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0-AUV结构装配.dwg | 388.42K |

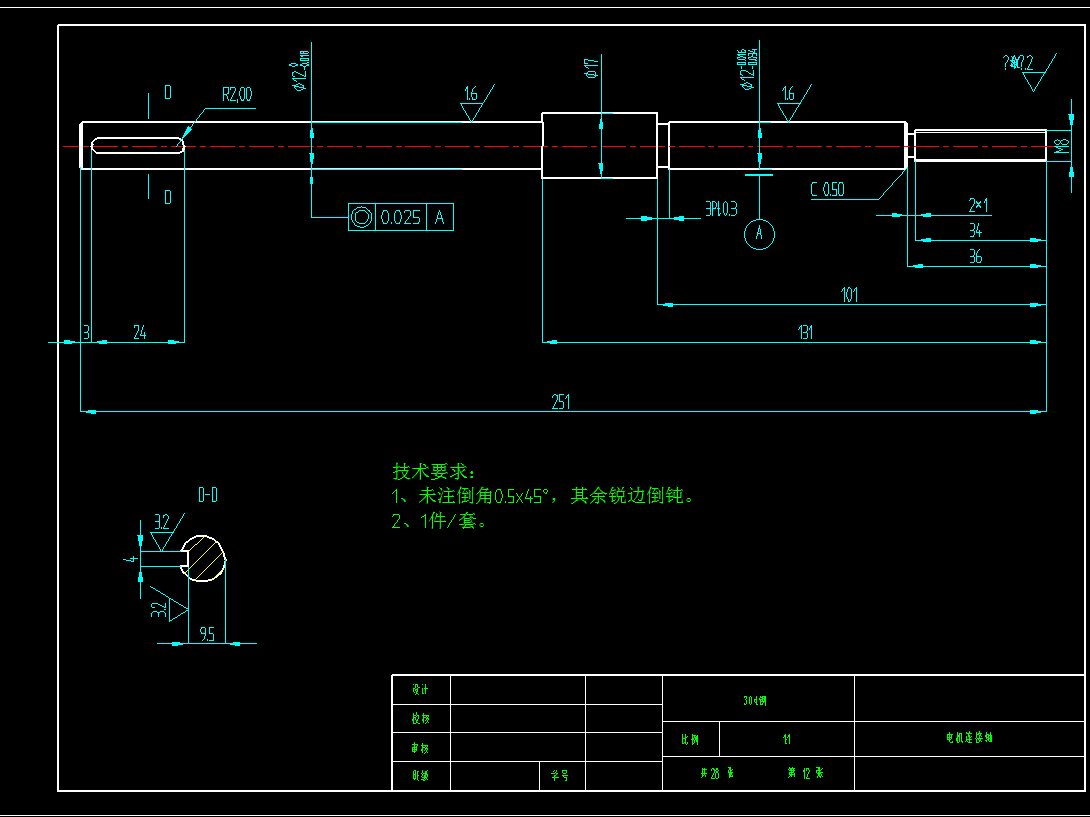

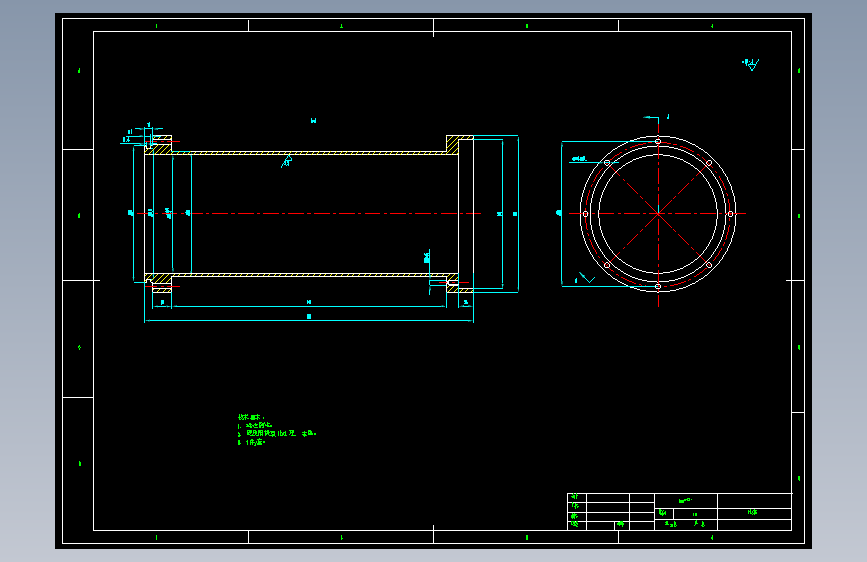

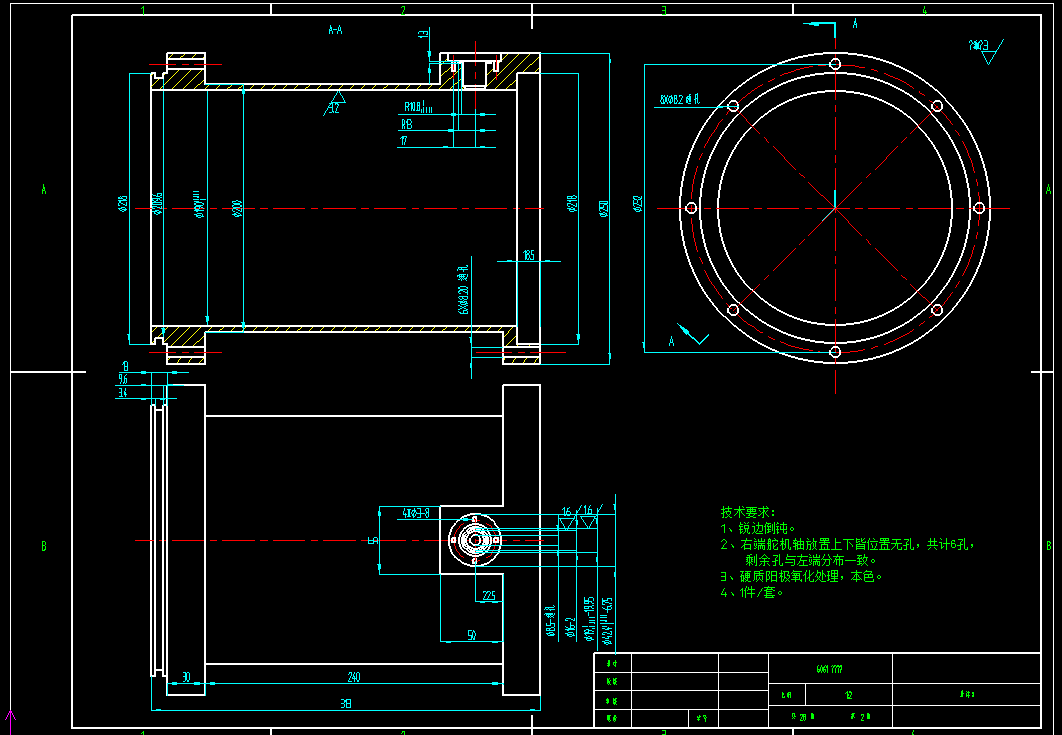

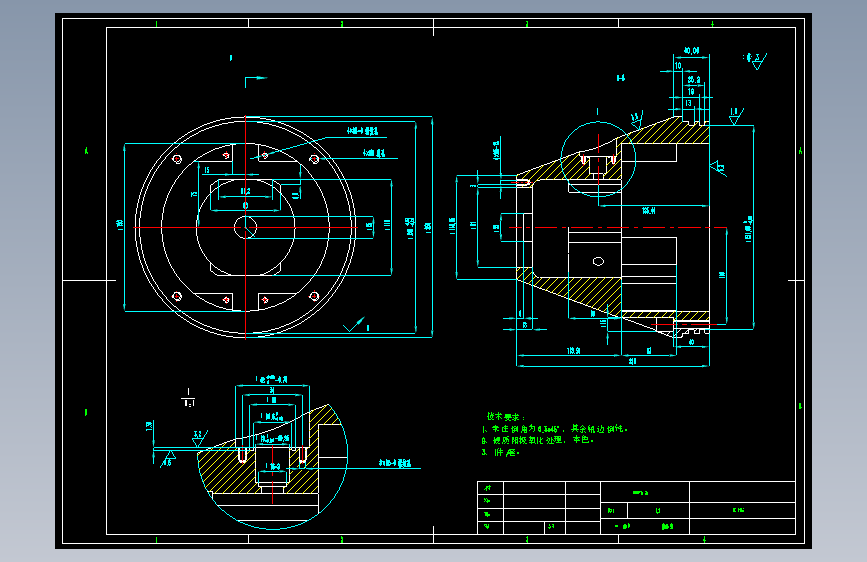

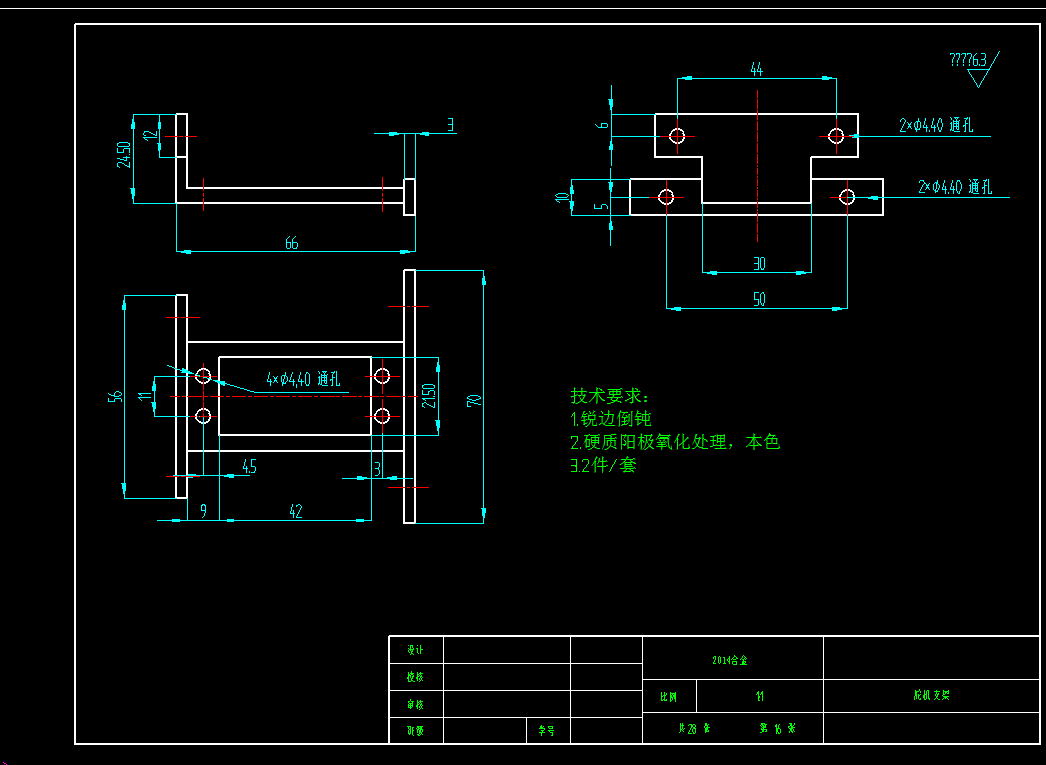

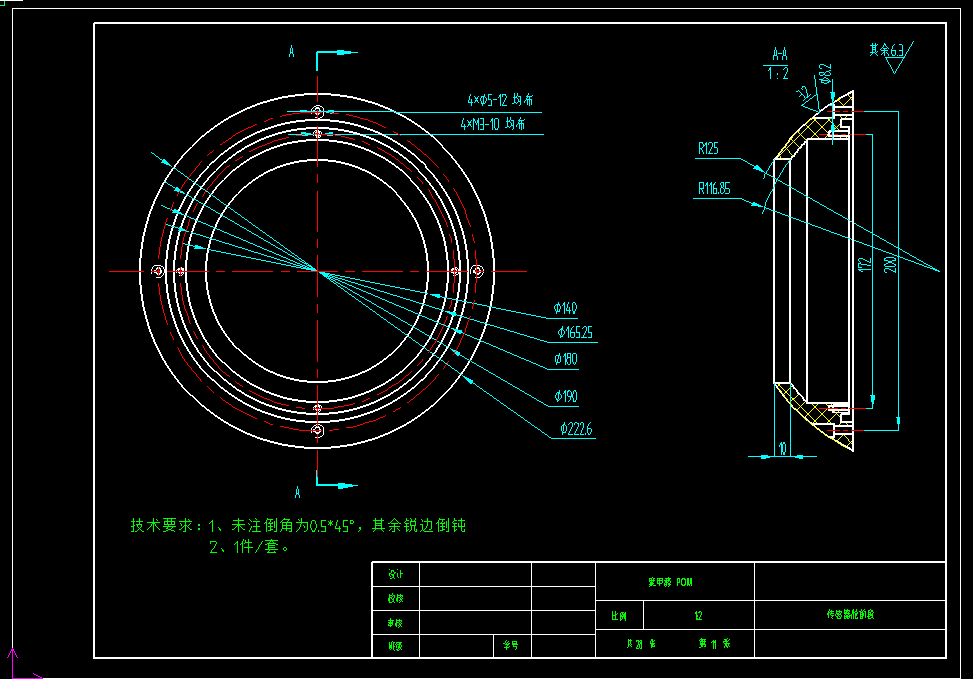

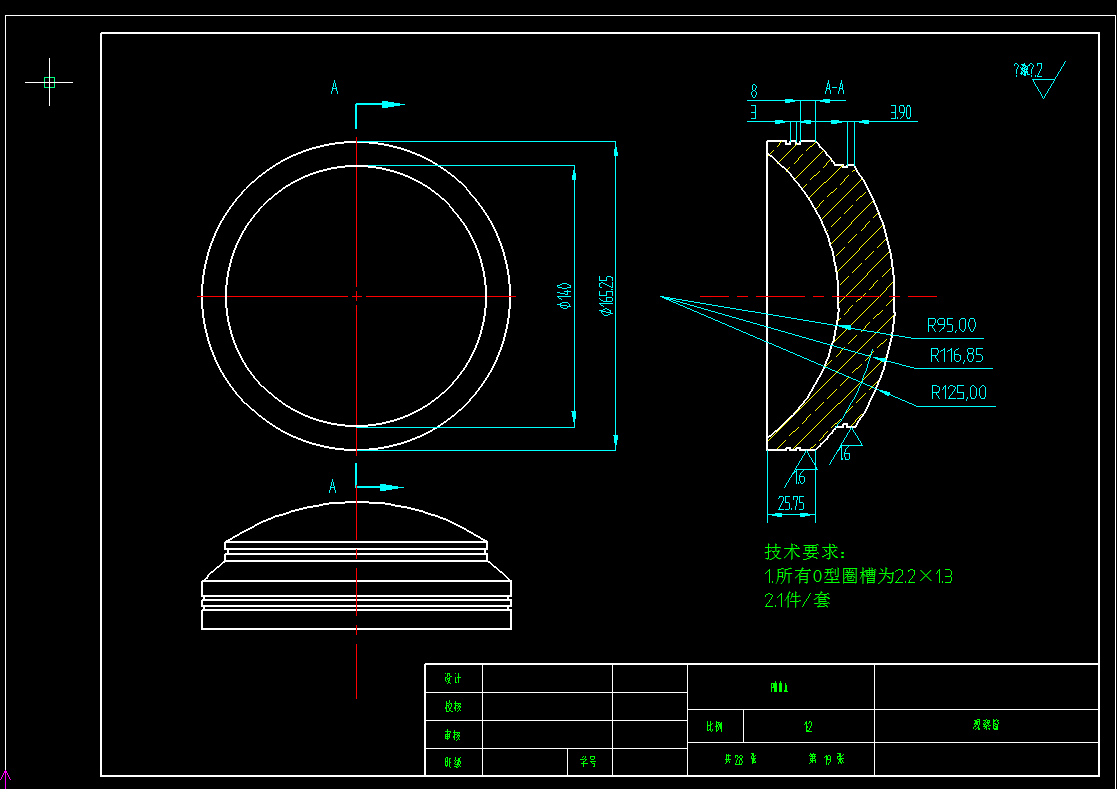

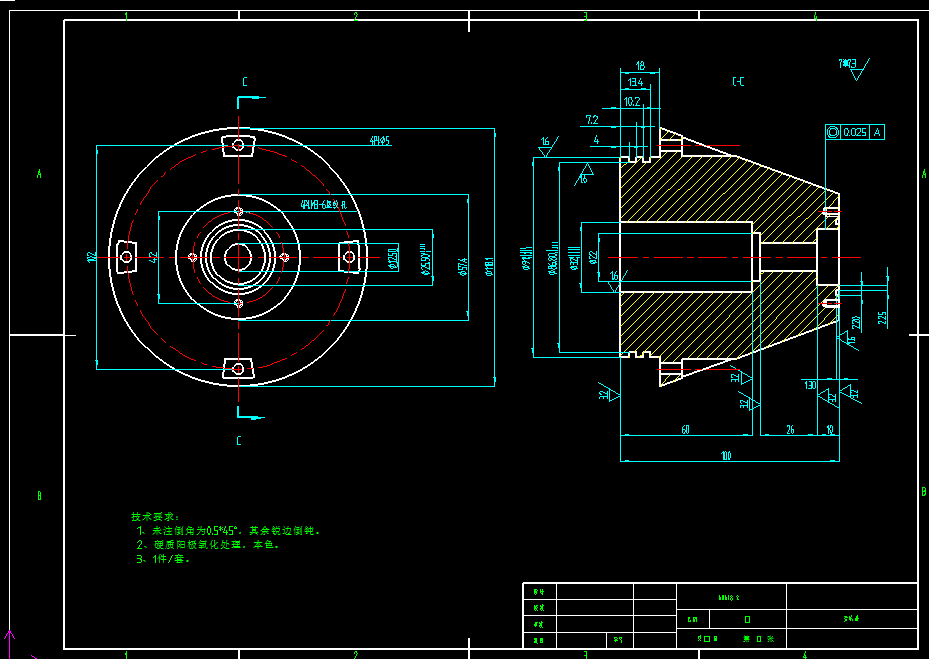

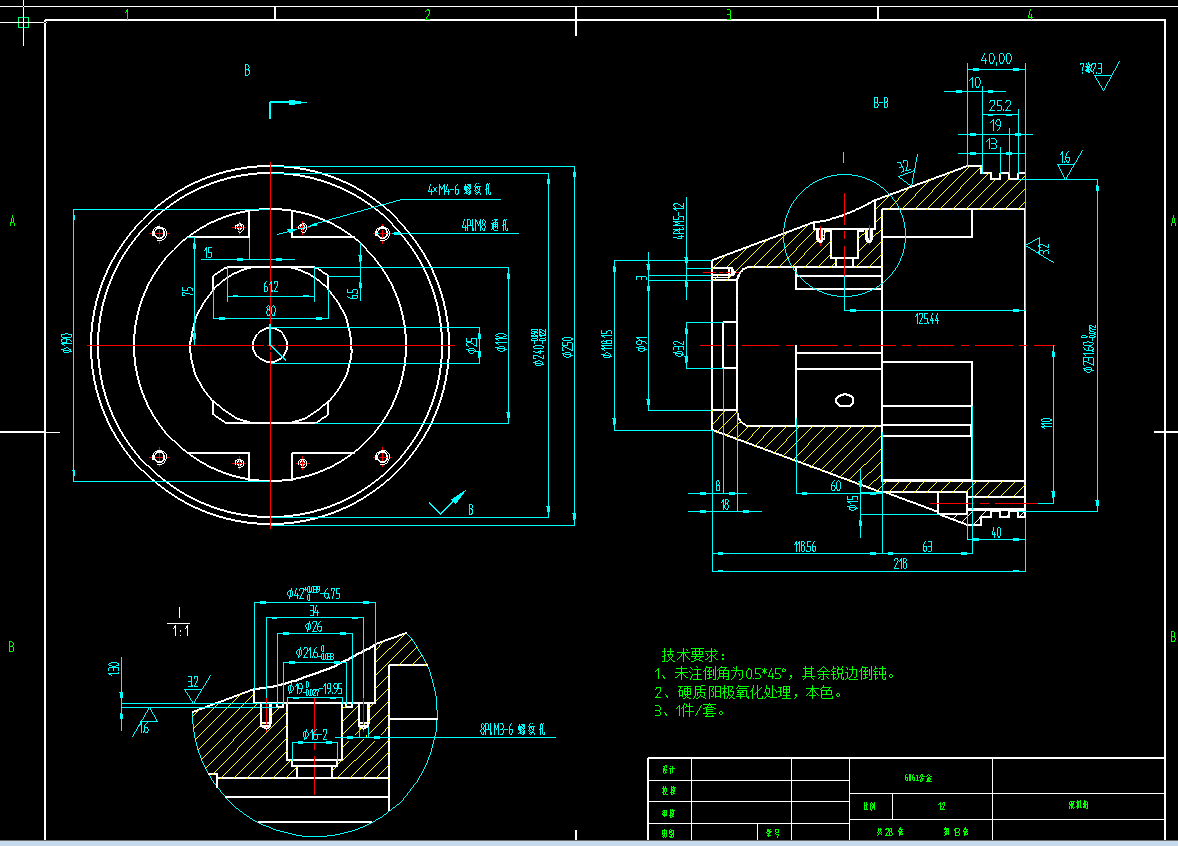

| 2 | 1-舱体1.DWG | 90.72K |
| 3 | 10-传感器舱.DWG | 77.60K |
| 4 | 11-传感器舱前端.DWG | 77.47K |
| 5 | 12-电机连接轴.DWG | 77.69K |
| 6 | 13-舵机舱.DWG | 104.39K |
| 7 | 14-舵机连接轴.DWG | 88.97K |
| 8 | 15-舵机连接轴2.DWG | 75.38K |
| 9 | 16-舵机支架.DWG | 90.97K |
| 10 | 17-舵机支架2.DWG | 74.97K |
| 11 | 18-舵机支架3.DWG | 75.47K |
| 12 | 19-观察窗.DWG | 73.32K |
| 13 | 2-舱体2.DWG | 86.76K |
| 14 | 20-观察窗密封盖.DWG | 68.21K |
| 15 | 21-后端盖.DWG | 86.91K |
| 16 | 22-联轴器.DWG | 85.00K |
| 17 | 23-密封盖.DWG | 88.72K |
| 18 | 24-压盖.DWG | 68.46K |
| 19 | 25-轴承端盖.DWG | 86.00K |
| 20 | 26-舵1.DWG | 71.09K |
| 21 | 27-舵2.DWG | 70.87K |
| 22 | 3-轴承左端限位.DWG | 69.21K |
| 23 | 4-舱体3.DWG | 91.22K |
| 24 | 5-齿轮1.DWG | 86.00K |
| 25 | 6-齿轮2.DWG | 109.16K |
| 26 | 7-齿轮2压盖.DWG | 80.50K |
| 27 | 8-齿轮3.DWG | 86.00K |
| 28 | 9-齿轮4.DWG | 74.60K |
| 29 |  开题报告.doc | 622.50K |

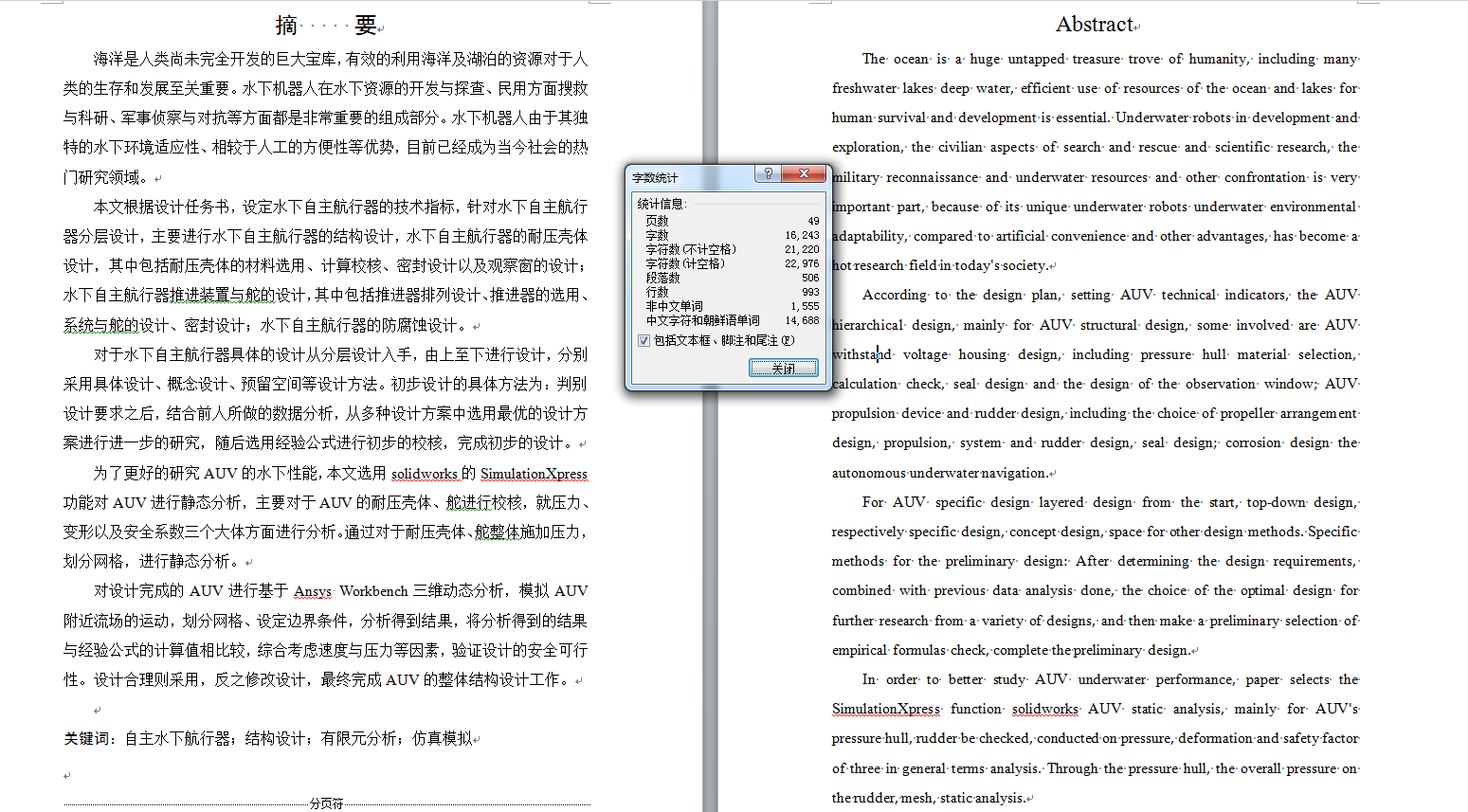

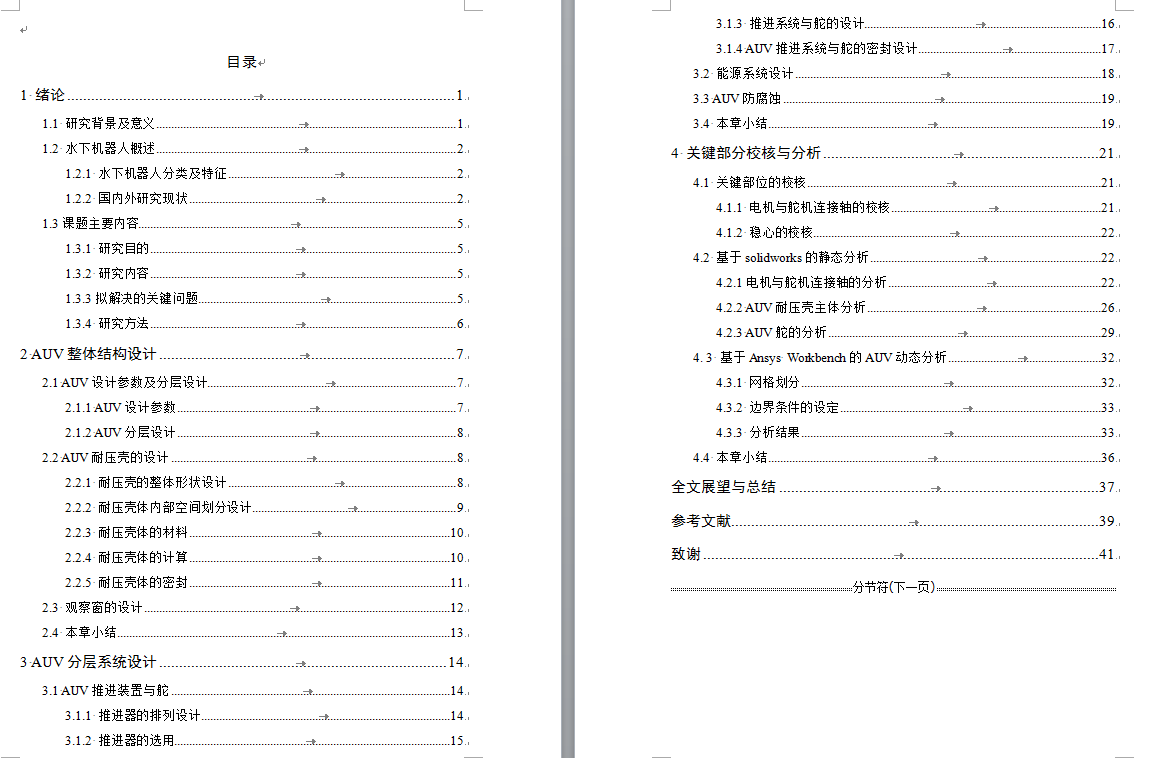

| 30 | 水下自主航行器结构设计.doc | 4.00M |
