导弹舵副翼操纵机构

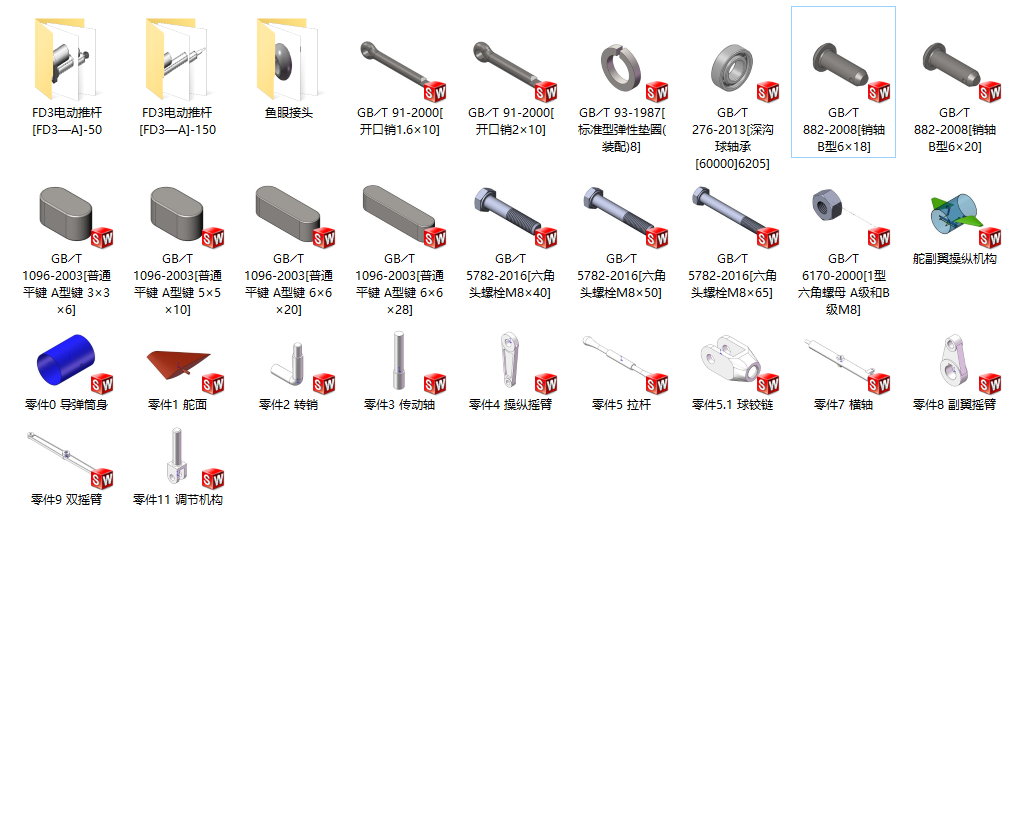

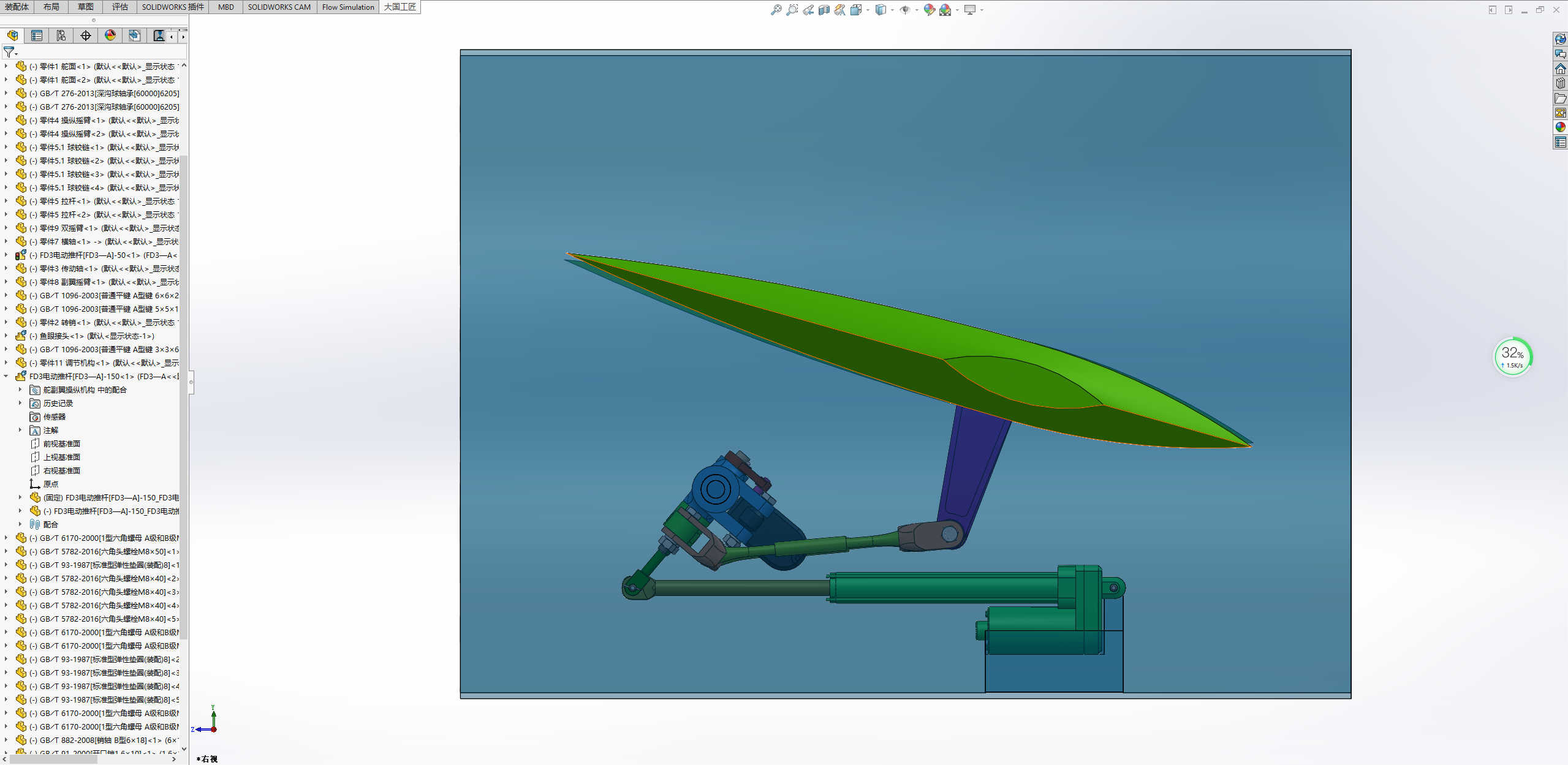

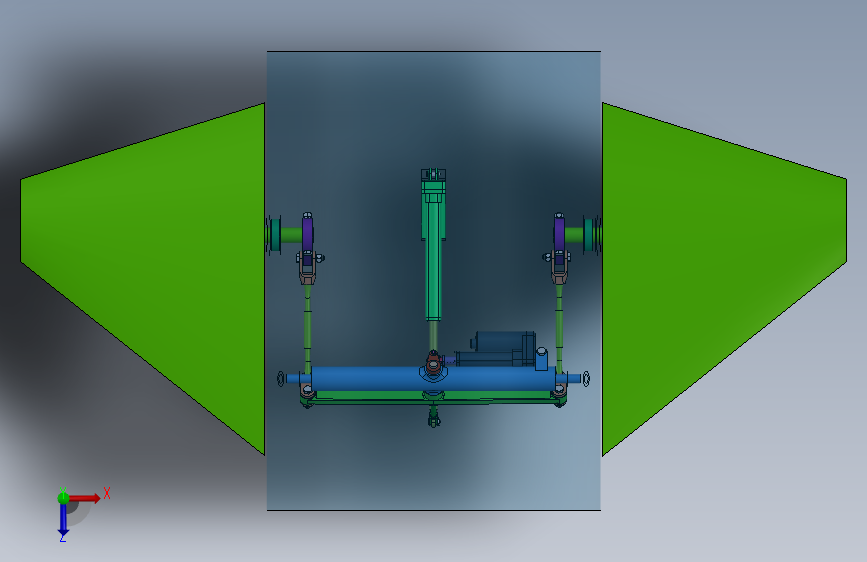

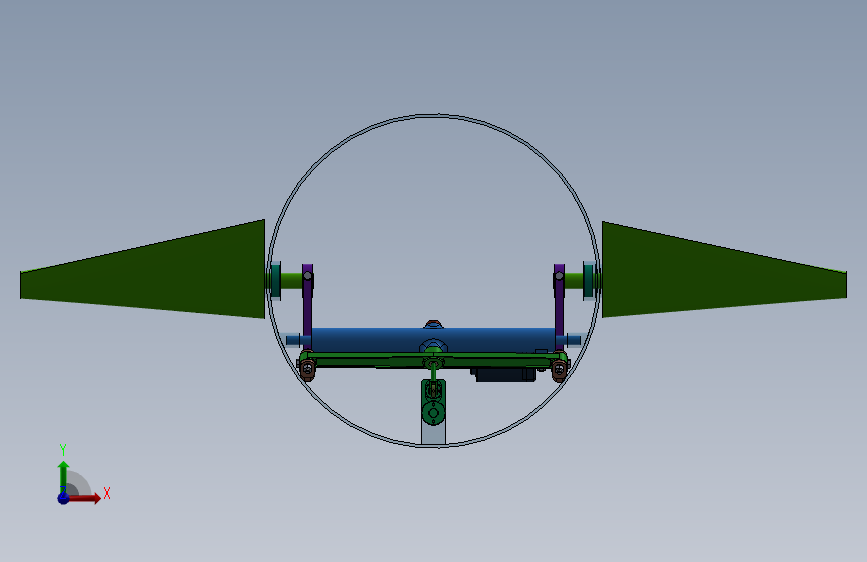

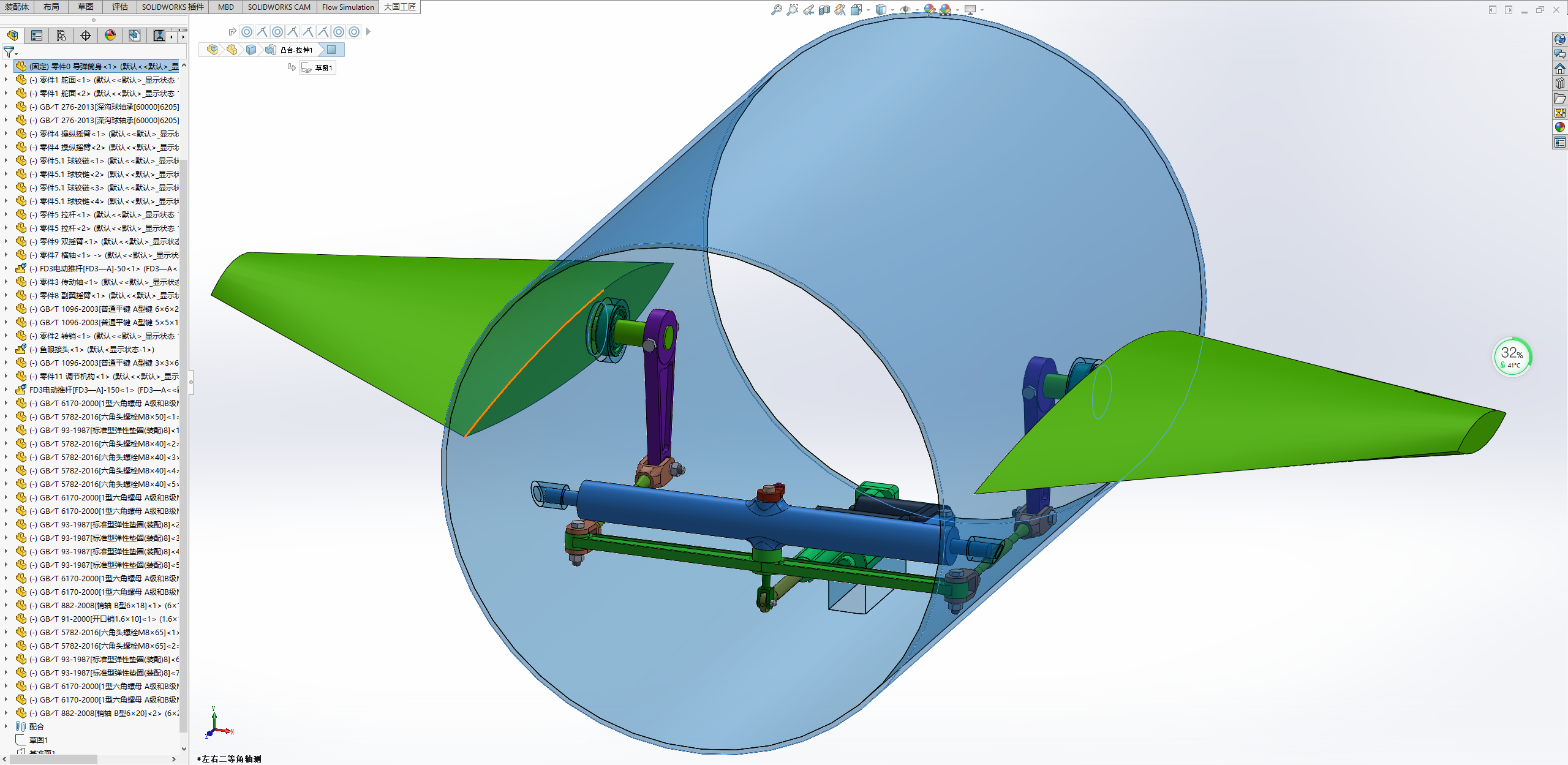

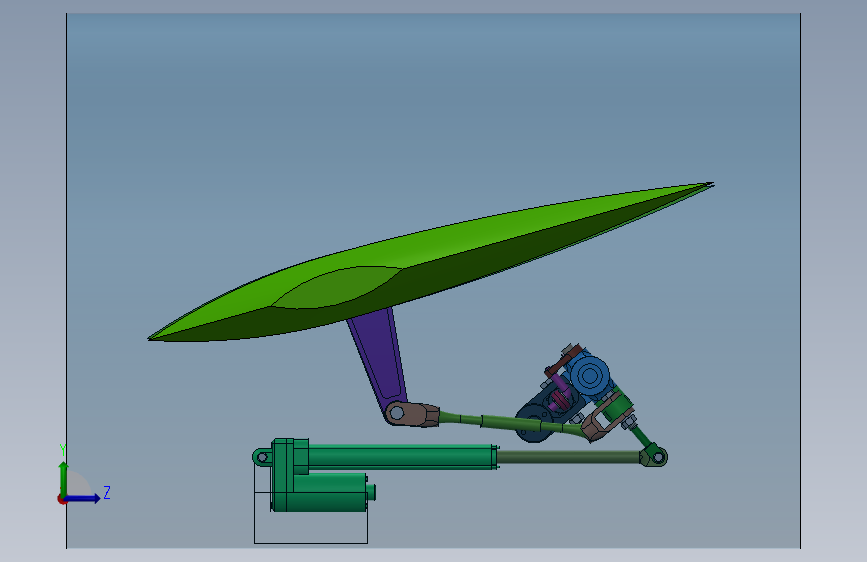

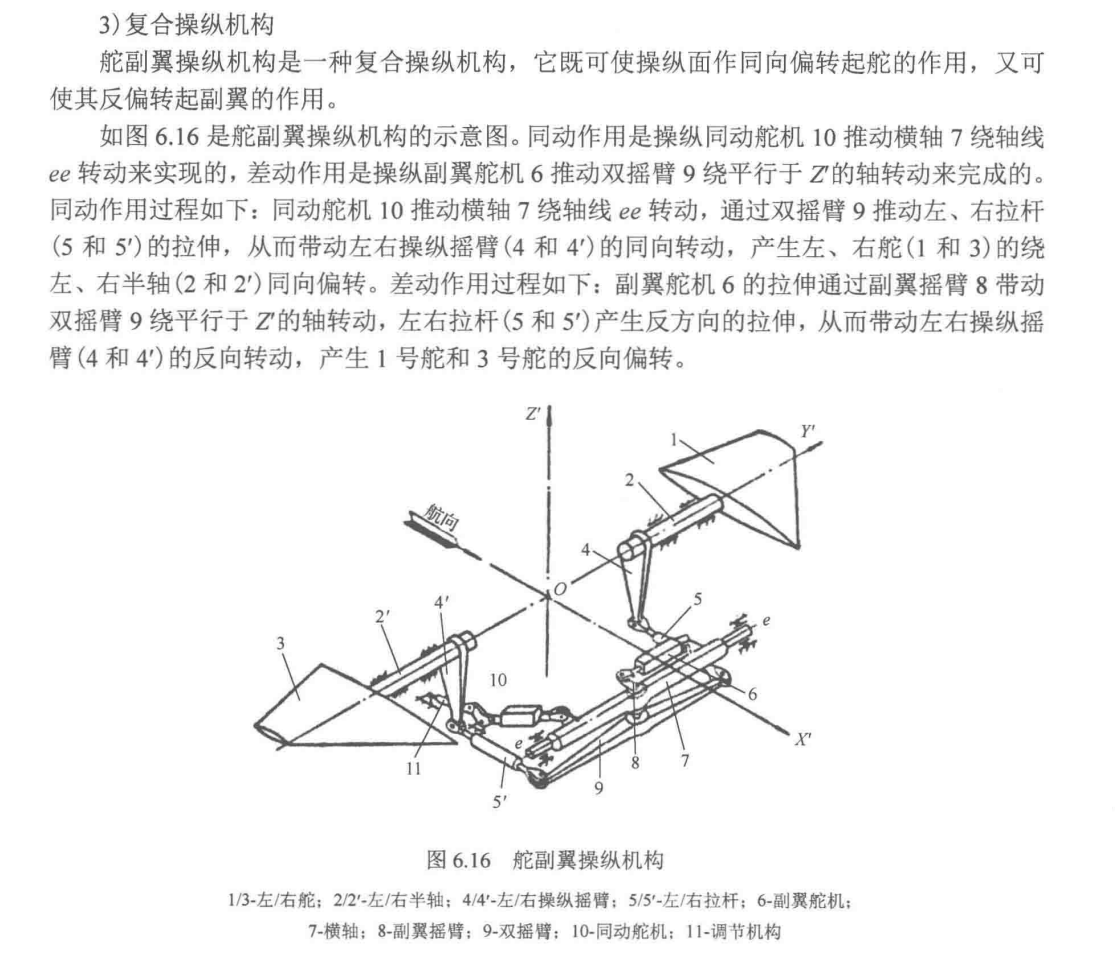

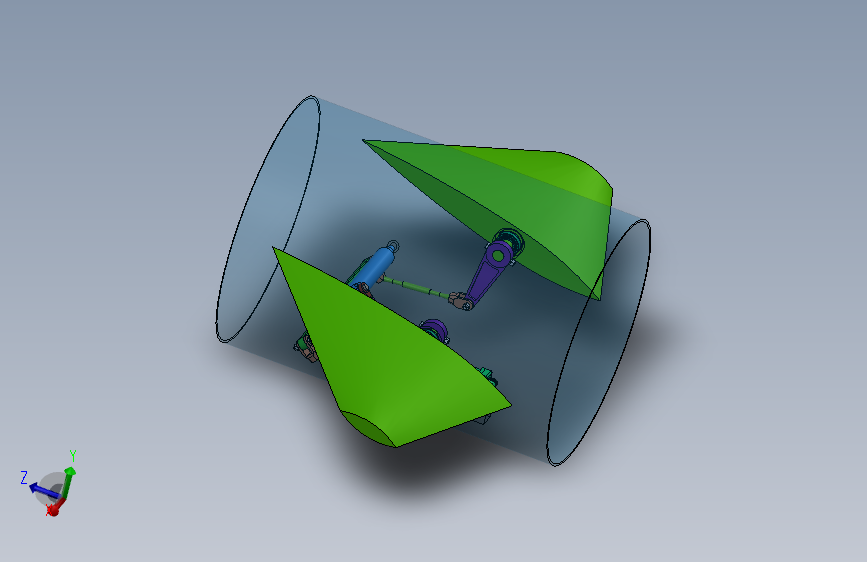

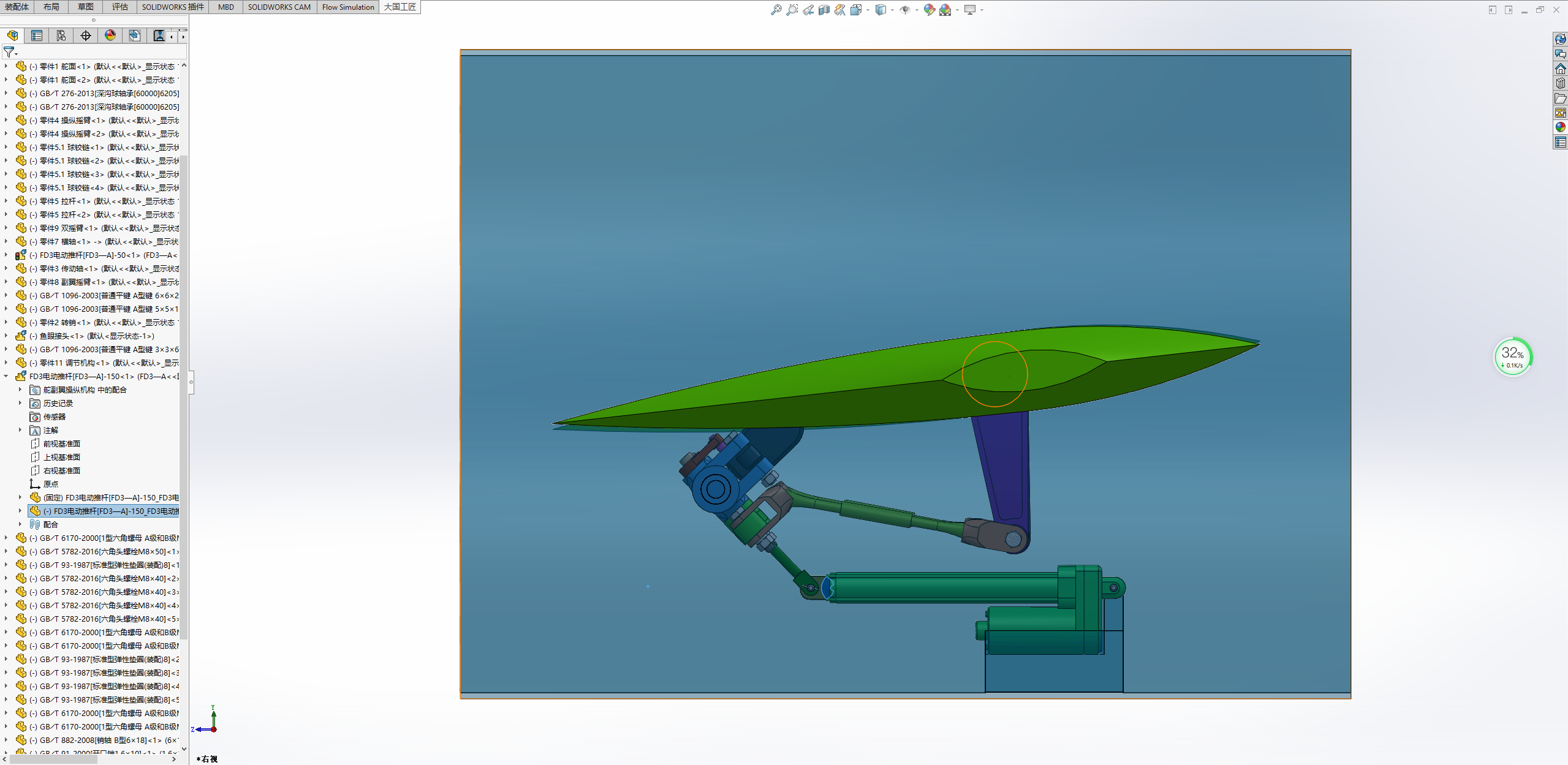

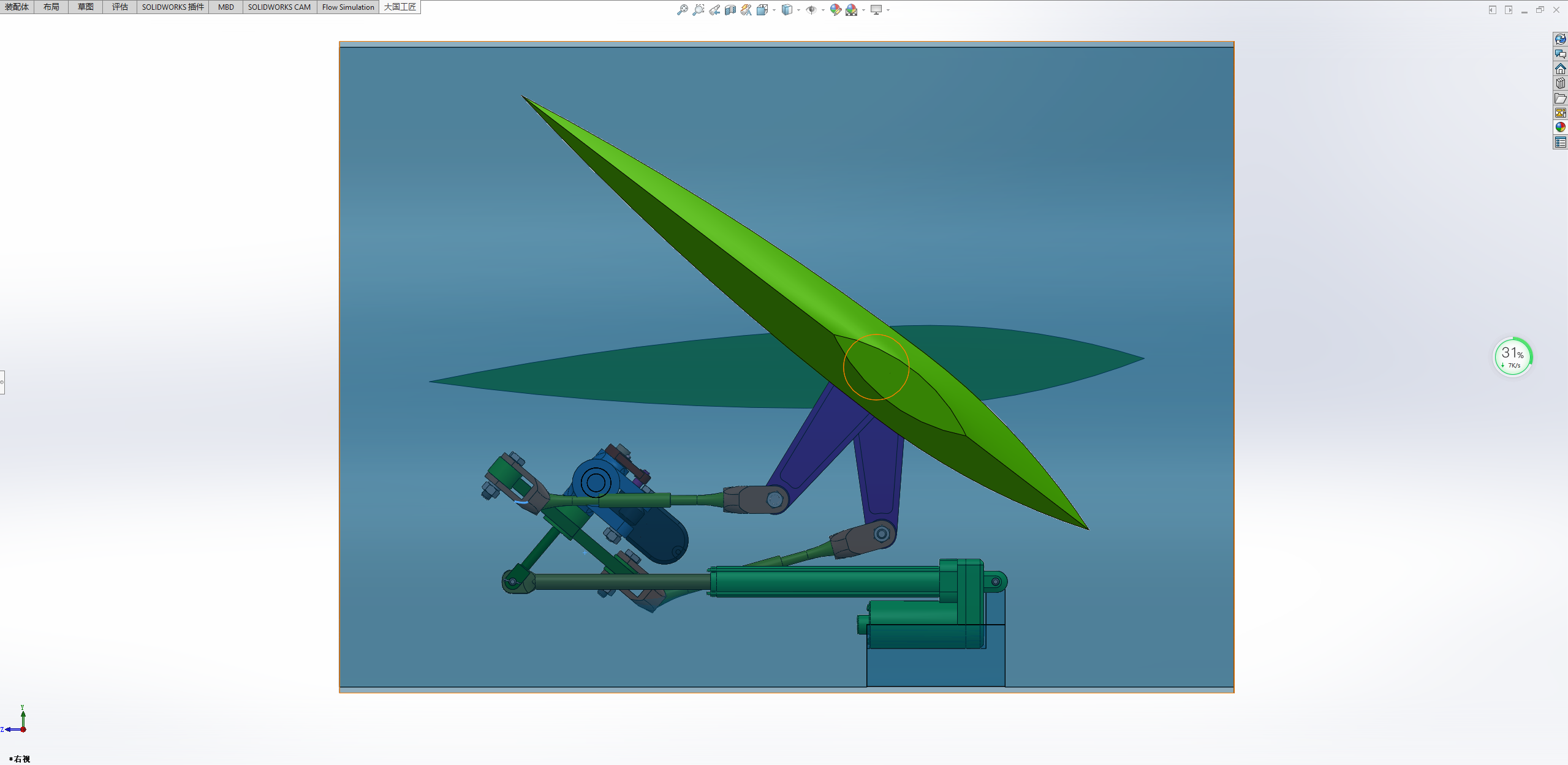

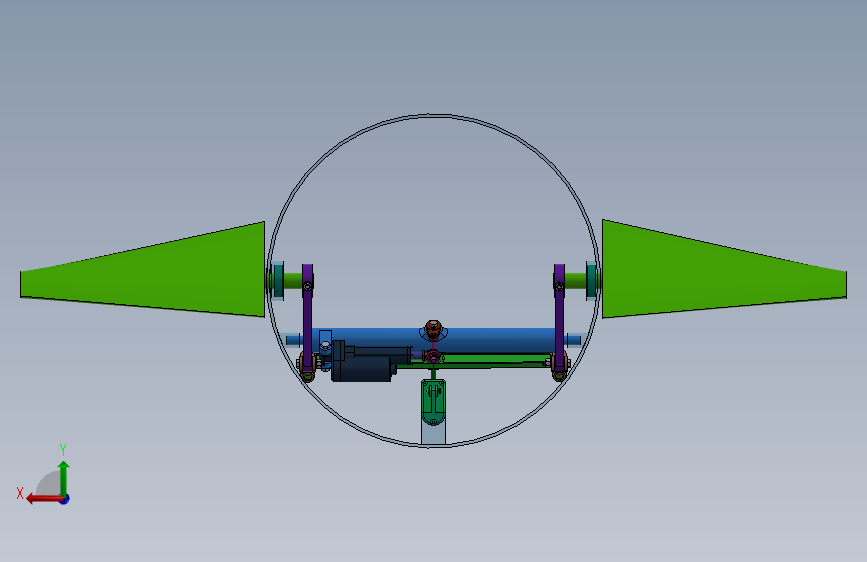

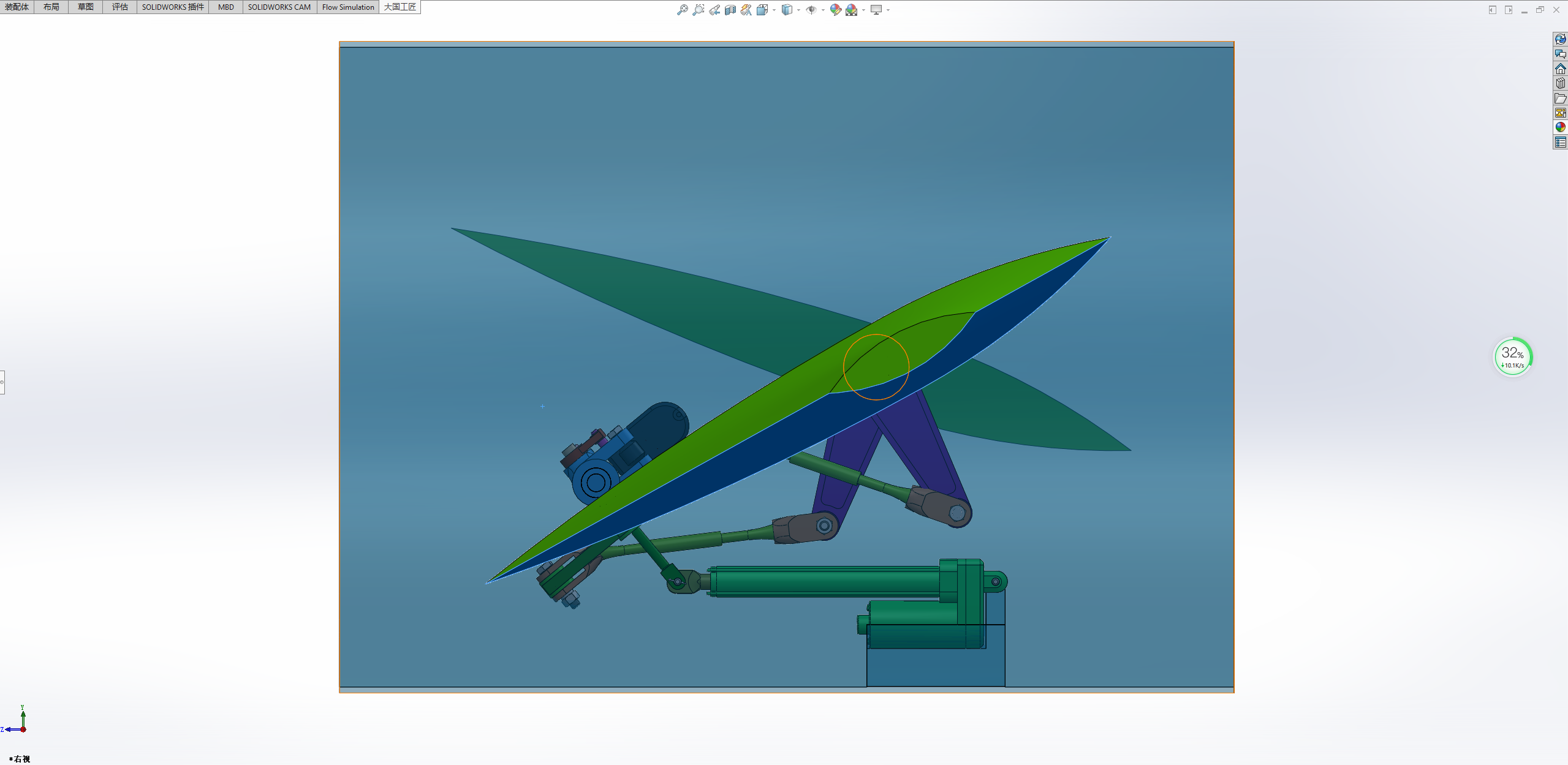

舵副翼操纵机构是一种复合操纵机构，它既可使操纵面作同向偏转起舵的作用，又可使其反偏转起副翼的作用。如图是舵副翼操纵机构的示意图。同动作用是操纵同动舵机推动横轴绕轴线转动来实现的，差动作用是操纵副翼舵机推动双摇臂绕平行于Z的轴转动来完成的。同动作用过程如下:同动舵机推动横轴绕轴线转动，通过双摇臂推动左、右拉杆的拉伸，从而带动左右操纵摇臂的同向转动，产生左、右舵的绕左、右半轴同向偏转。差动作用过程如下:副翼舵机的拉伸通过副翼摇臂带动双摇臂绕平行于 Z"的轴转动，左右拉杆产生反方向的拉伸，从而带动左右操纵摇臂的反向转动，产生1号舵和3号舵的反向偏转。
