车轮轮福 --两套单工序+复合模模具设计

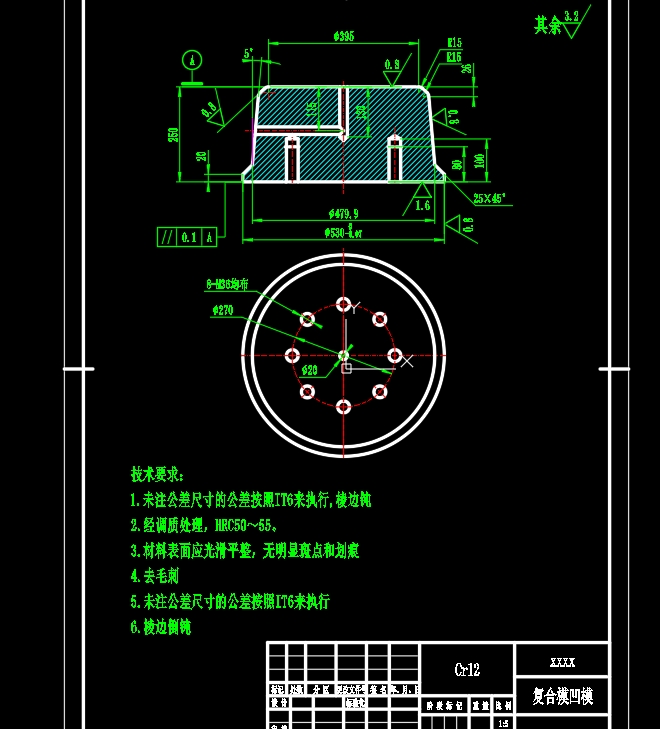

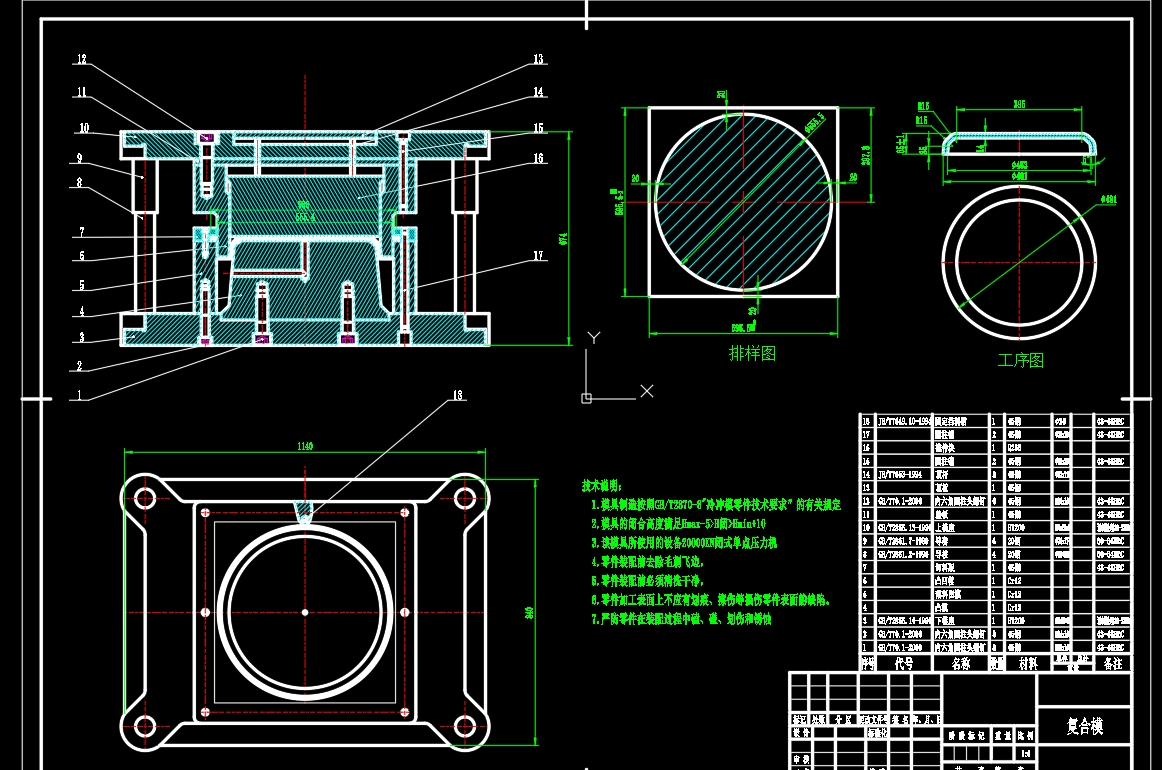

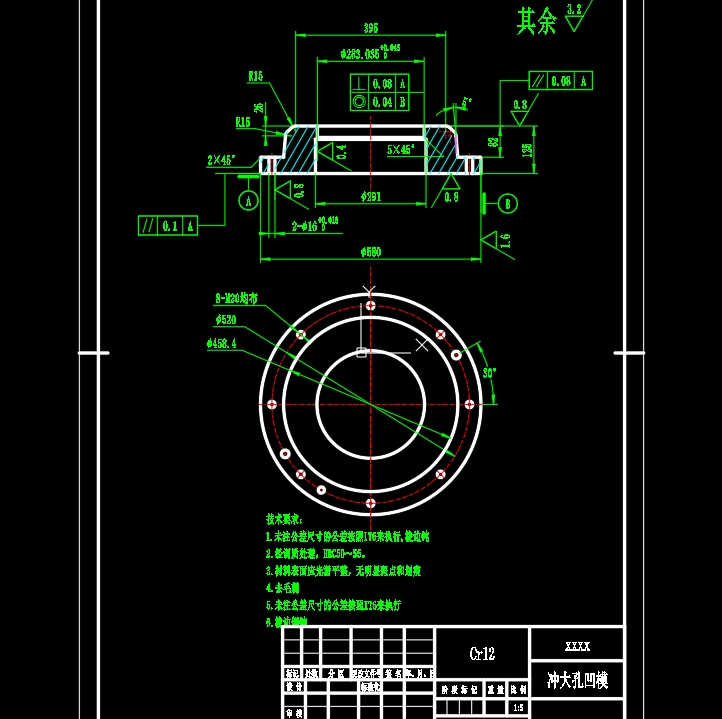

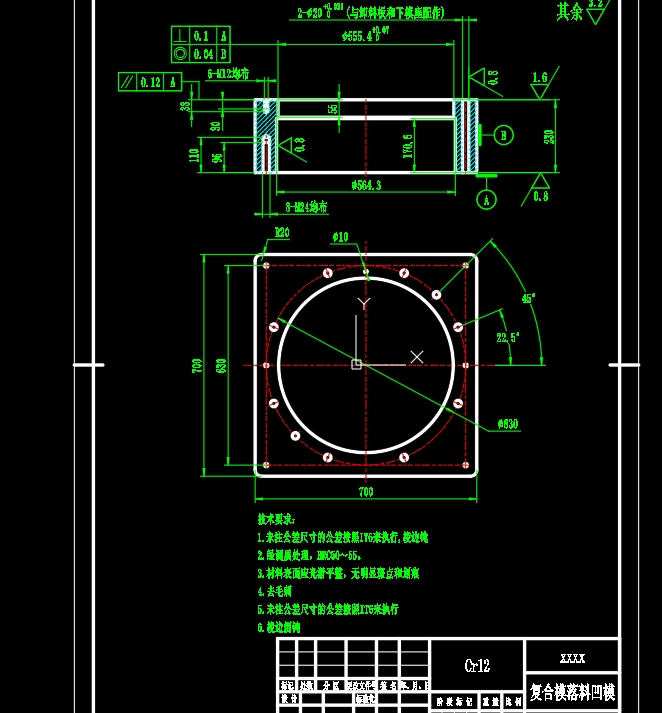

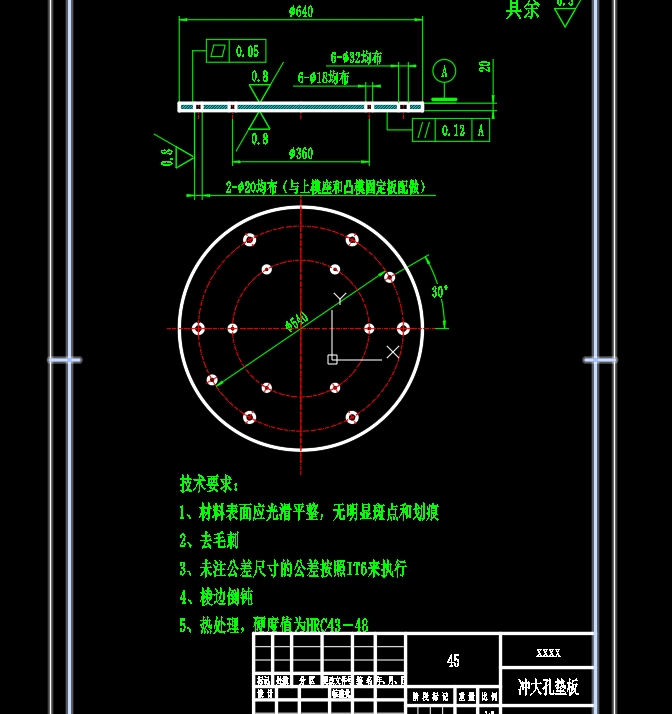

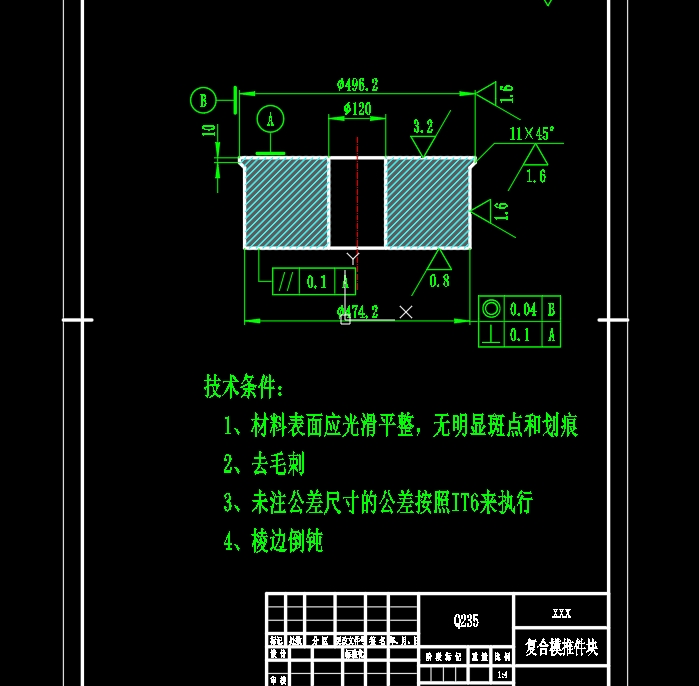

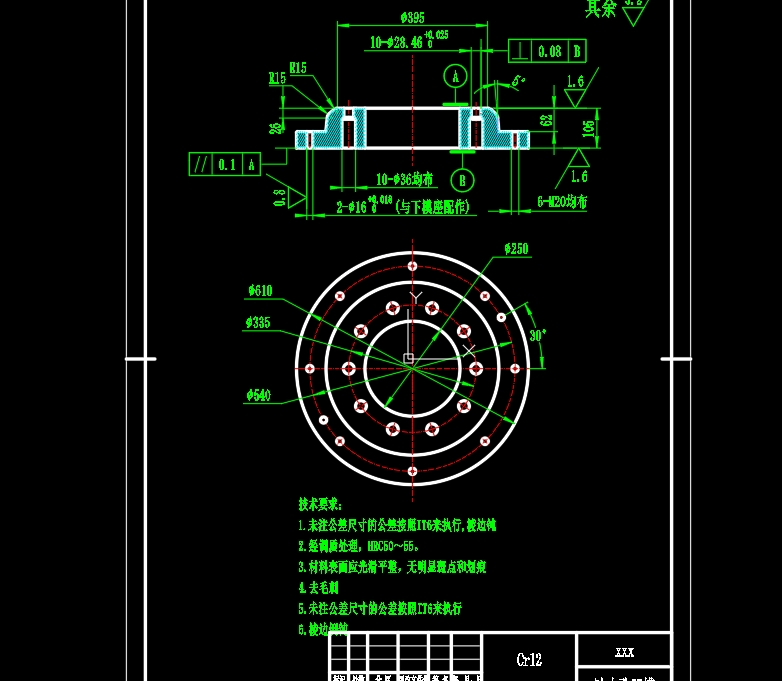

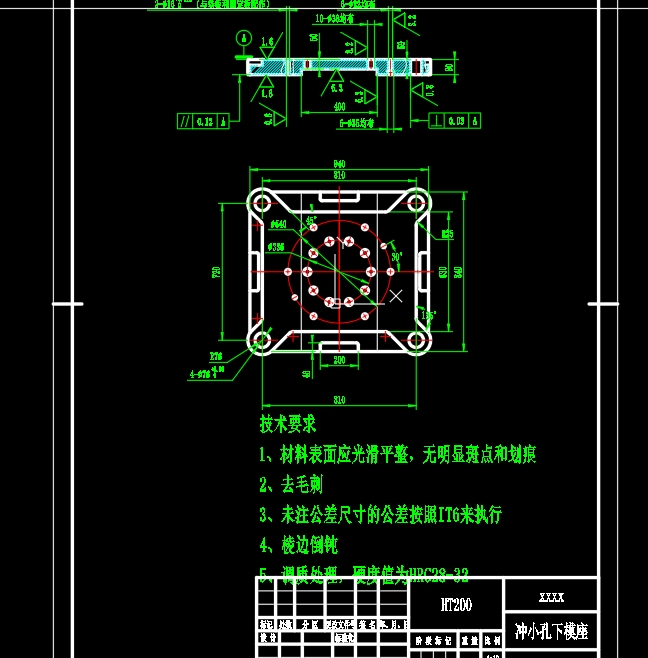

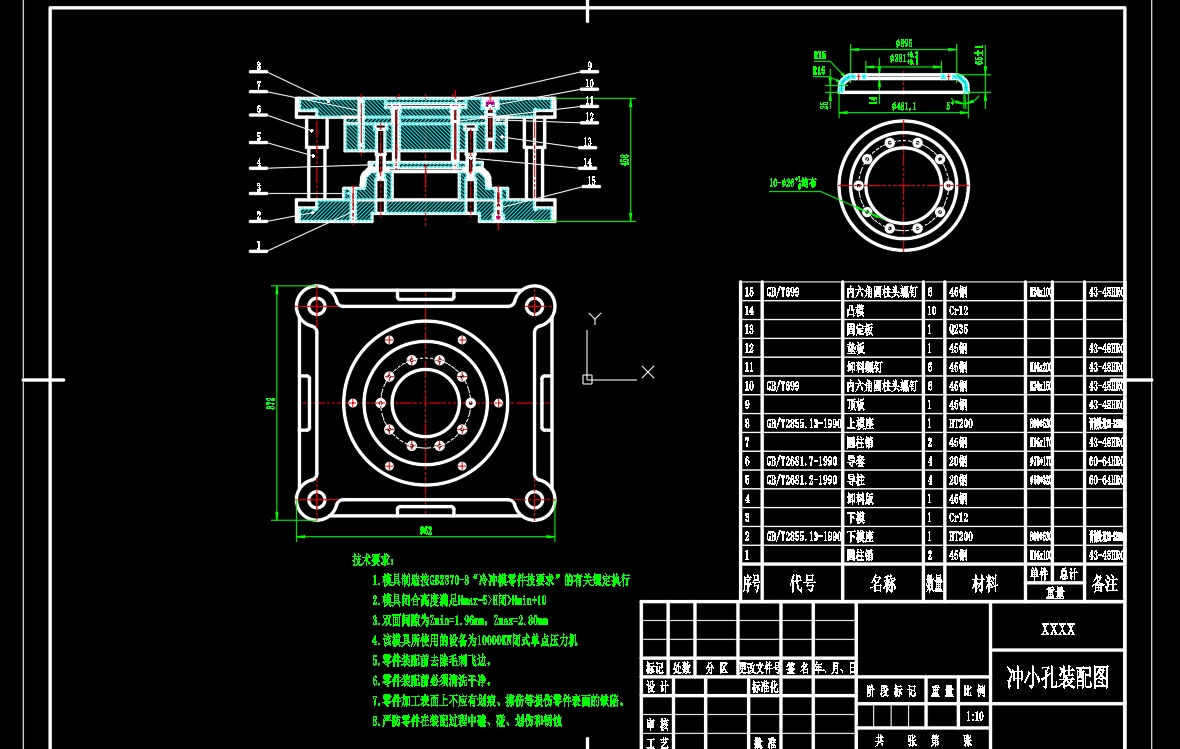

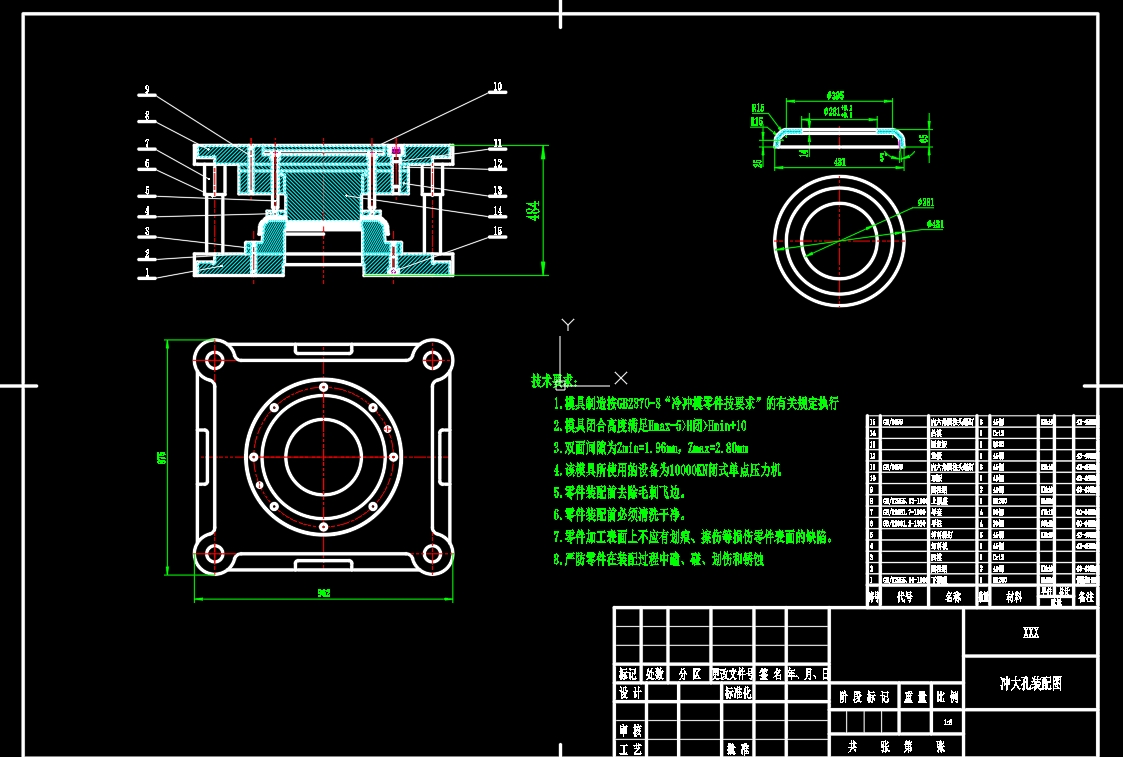

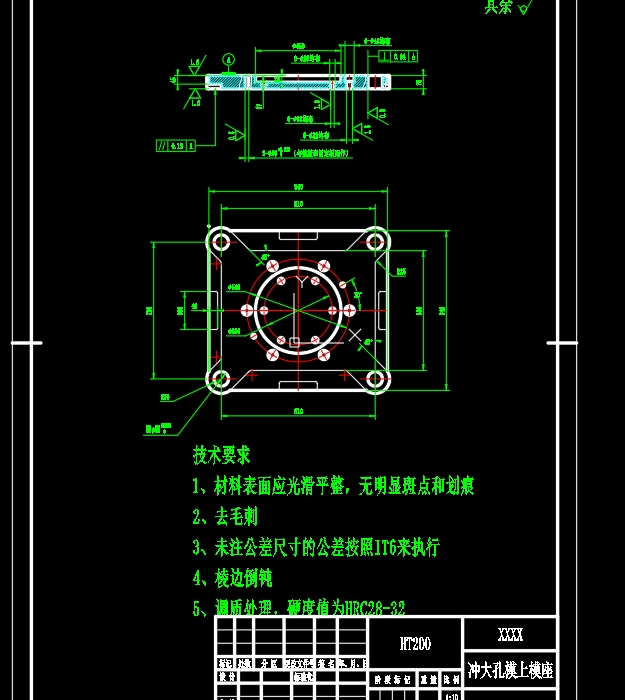

轮辐是汽车车轮总成的关键部件，轮辐质量直接影响着车辆行驶的安全性、舒适性等。本文针对钢制汽车轮辐的冲压成形与模具设计，根据轮辐的尺寸、结构特点和技术要求，进行了工艺分析和计算，分析确定了落料拉深复合、冲大孔、冲小孔的冲压成形方案。根据所确定的工艺方案，在对不同的成形工序进行了详细的工艺计算，确定了各工序需要的压力机型号。根据落料拉深复合、冲大孔和冲小孔的工艺特点和要求，提出和设计了合理的模具结构；选择了合适的模架，设计凹模、凸模、凹凸模等重要零件以及选定了标准零件（模板、柱销、螺钉等）；完成了三个工序的模具装配图以及主要零件图的设计。在设计过程中，校核了零件的强度，并充分考虑了模具的加工工艺性
