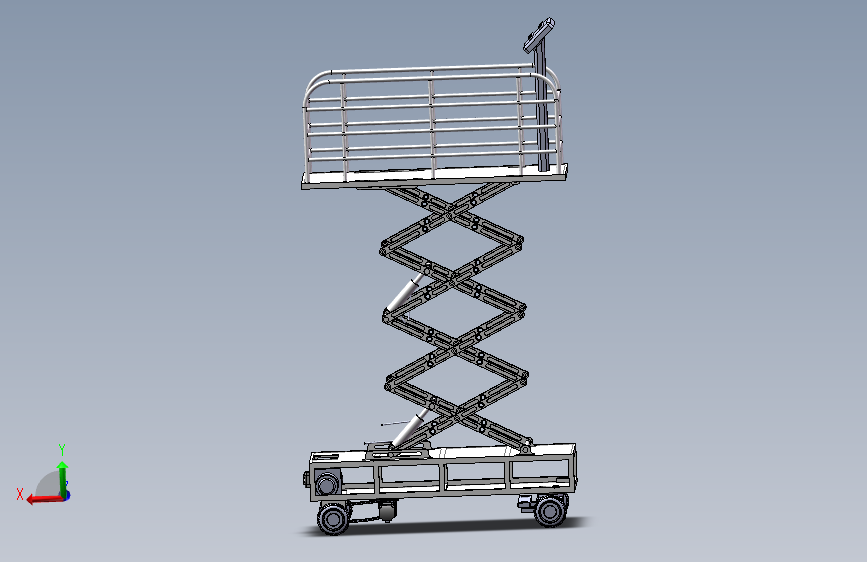

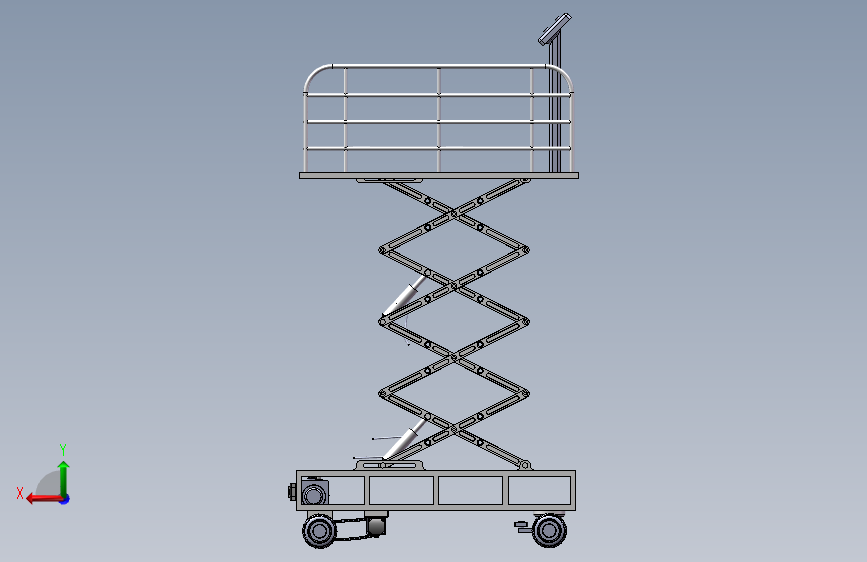

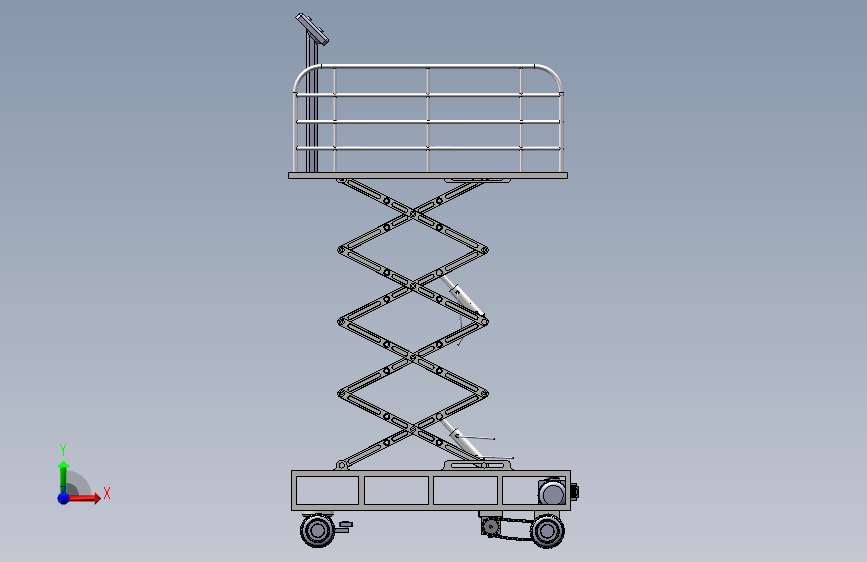

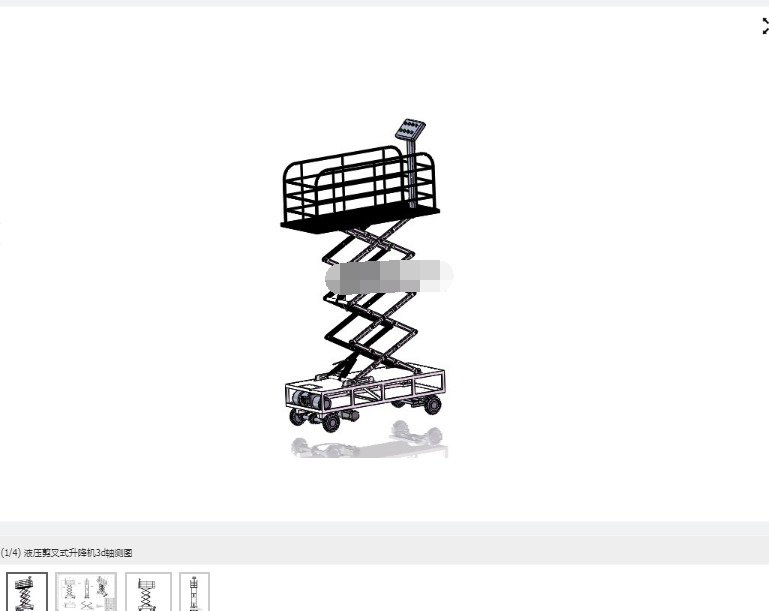

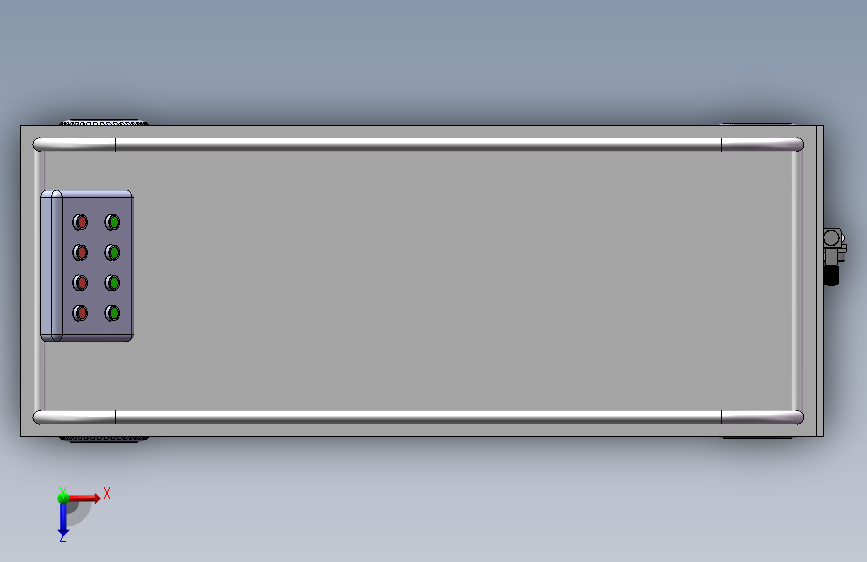

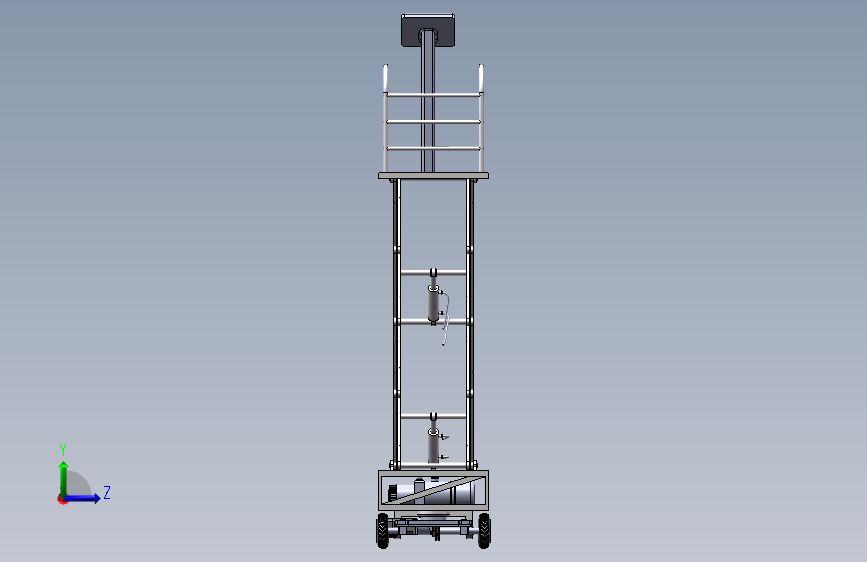

液压剪叉式升降机三维+二维 1428905
图纸描述
液压剪叉式升降机三维+二维 1428905图纸下载，该图纸类型属于零部件模型、液压及气动元件图纸，图纸大小40.4M，共计76个文件，包含3D图纸和2D图纸，图纸主格式为dwg,pdf,sldasm,slddrw,step,sldprt,stp，使用SOLIDWORKS 2019软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：406089
文件大小：40.4M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：dwg,pdf,sldasm,slddrw,step,sldprt,stp
软件版本：SOLIDWORKS 2019
作者
光辉
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

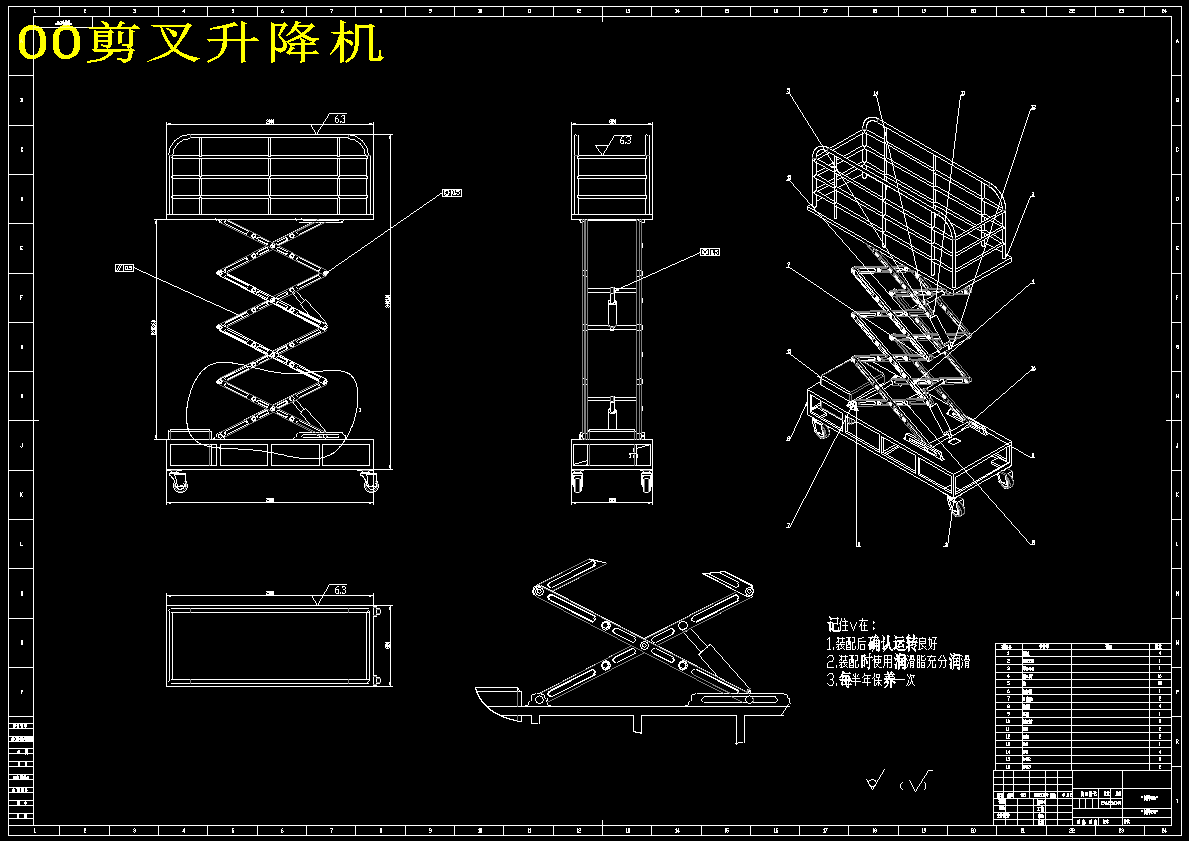

| 1 |  00剪叉升降机.DWG | 803.72K |
| 2 |  00剪叉升降机.PDF | 468.80K |
| 3 |  00剪叉升降机.SLDASM | 3.82M |
| 4 |  00剪叉升降机.SLDDRW | 1.02M |
| 5 |  00剪叉升降机.STEP | 3.37M |
| 6 |  150万向法兰脚轮.SLDPRT | 383.04K |
| 7 | 20191227-151128-05631.STEP | 49.39M |
| 8 | 2L32032A2^2L32032A.SLDASM | 120.13K |
| 9 | BDJ-209.stp.SLDPRT | 155.62K |

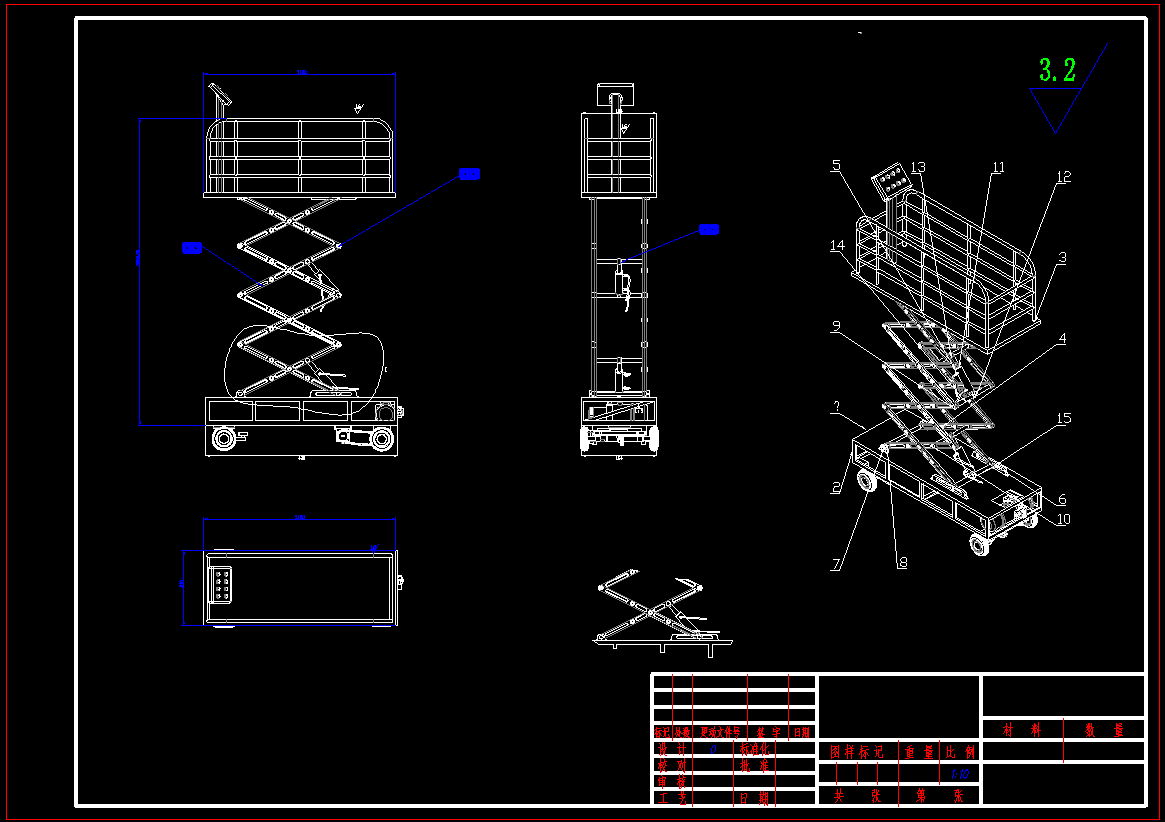

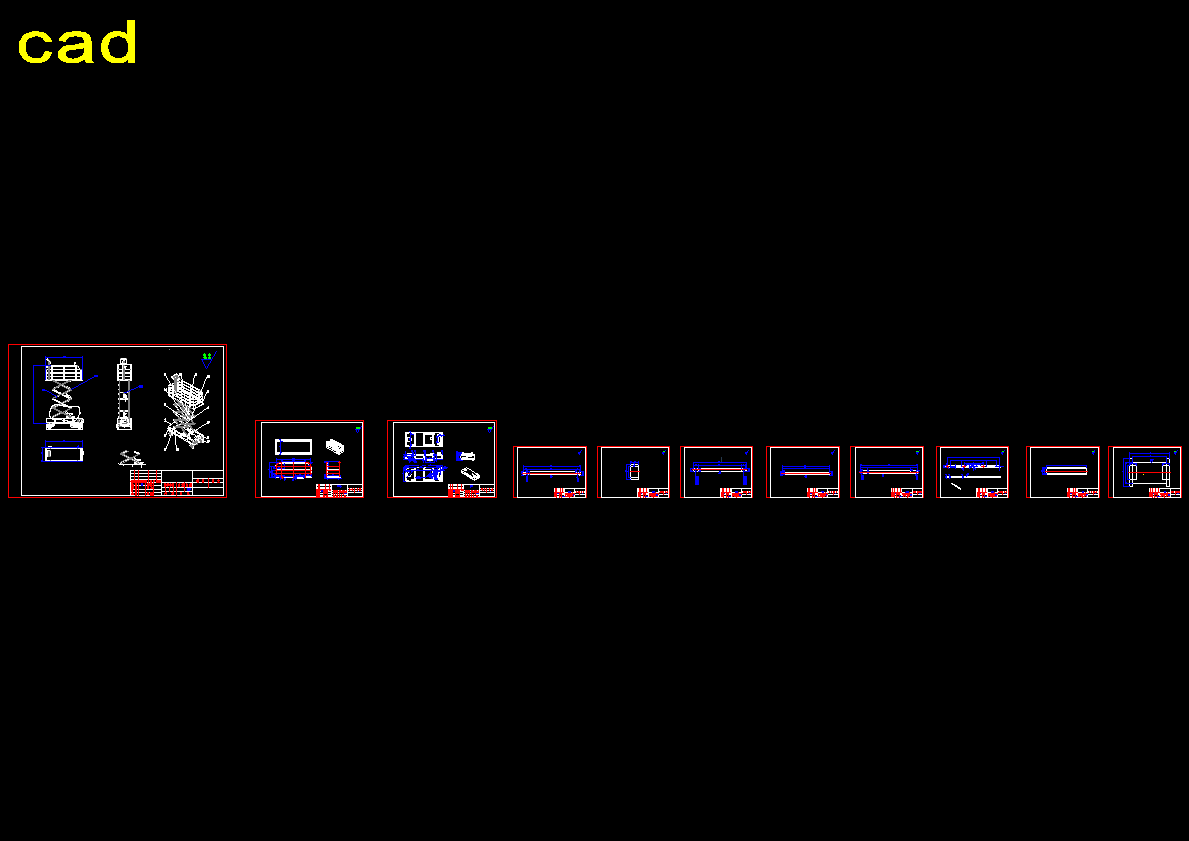

| 10 | cad.dwg | 4.56M |
| 11 | GB╱T296-2015[两面带密封圈的双列角接触球轴承0000A-2RS型（α30°3207A-2RS].sldprt | 447.37K |
| 12 | VLK02-60-12-D19.stp.SLDPRT | 235.71K |
| 13 | VLK02-60-20-D20.stp | 411.93K |
| 14 | VLK02-60-20-D20.stp.SLDPRT | 301.72K |
| 15 | VLK02-60-20-D50.stp | 415.01K |
| 16 | VLK02-60-20-D50.stp.SLDPRT | 323.29K |
| 17 | VLK02-60-24-D50.stp.SLDPRT | 329.93K |
| 18 | _2L320-32-ValveBody-Down.sldprt | 54.91K |
| 19 | _2W050-15-ValveTerminal.sldprt | 45.31K |
| 20 | 举升平台.PDF | 125.50K |
| 21 | 举升平台.SLDDRW | 201.91K |
| 22 | 举升平台.SLDPRT | 410.57K |
| 23 | 从动轮装配.SLDASM | 1.39M |
| 24 | 从动轴.SLDPRT | 59.24K |
| 25 | 从动轴1.SLDPRT | 110.35K |
| 26 | 从动轴2.SLDPRT | 118.42K |
| 27 | 减速机.SLDPRT | 184.82K |
| 28 | 剪叉臂.PDF | 114.05K |
| 29 | 剪叉臂.SLDDRW | 162.53K |
| 30 | 剪叉臂.SLDPRT | 284.97K |
| 31 | 加宽轴.PDF | 106.74K |
| 32 | 加宽轴.SLDDRW | 112.92K |
| 33 | 加宽轴.SLDPRT | 52.46K |
| 34 | 垫圈.PDF | 104.46K |
| 35 | 垫圈.SLDDRW | 102.62K |
| 36 | 垫圈.SLDPRT | 77.09K |
| 37 | 套管.PDF | 104.01K |
| 38 | 套管.SLDDRW | 105.72K |
| 39 | 套管.SLDPRT | 74.43K |
| 40 | 套管2.SLDPRT | 73.89K |
| 41 | 套管3.SLDPRT | 73.36K |
| 42 | 底部支座.PDF | 121.47K |
| 43 | 底部支座.SLDDRW | 191.84K |
| 44 | 底部支座.SLDPRT | 521.12K |
| 45 | 底部轴.PDF | 106.25K |
| 46 | 底部轴.SLDDRW | 113.62K |
| 47 | 底部轴.SLDPRT | 52.68K |
| 48 | 控制屏.SLDPRT | 193.77K |
| 49 | 旋转盘.SLDPRT | 126.04K |
| 50 | 油泵.SLDPRT | 820.11K |
| 51 | 油箱.SLDPRT | 83.02K |
| 52 | 油缸.SLDPRT | 142.25K |
| 53 | 活塞.SLDPRT | 225.77K |
| 54 | 电机.SLDPRT | 306.94K |
| 55 | 电机座.SLDPRT | 155.03K |
| 56 | 电机装配.SLDASM | 256.78K |
| 57 | 短轴.PDF | 106.43K |
| 58 | 短轴.SLDDRW | 113.78K |
| 59 | 短轴.SLDPRT | 53.51K |
| 60 | 移动杆.SLDPRT | 71.49K |
| 61 | 管子.SLDPRT | 141.49K |
| 62 | 轮子装配.SLDASM | 1005.31K |
| 63 | 轮子装配1.SLDASM | 999.63K |
| 64 | 轴承盖.SLDPRT | 66.82K |
| 65 | 过度轴.PDF | 105.07K |
| 66 | 过度轴.SLDDRW | 107.61K |
| 67 | 过度轴.SLDPRT | 53.84K |
| 68 | 链条.SLDPRT | 1.66M |
| 69 | 销.PDF | 104.87K |
| 70 | 销.SLDDRW | 108.00K |
| 71 | 销.SLDPRT | 78.23K |
| 72 | 驱动轮.SLDPRT | 414.59K |
| 73 | 驱动轮1.SLDPRT | 906.71K |
| 74 | 驱动轮2.SLDPRT | 911.67K |
| 75 | 驱动轮装配.SLDASM | 976.79K |
| 76 | 驱动轴.SLDPRT | 57.66K |
