双柱式液压举升机设计（含CAD图纸+说明书）
图纸描述

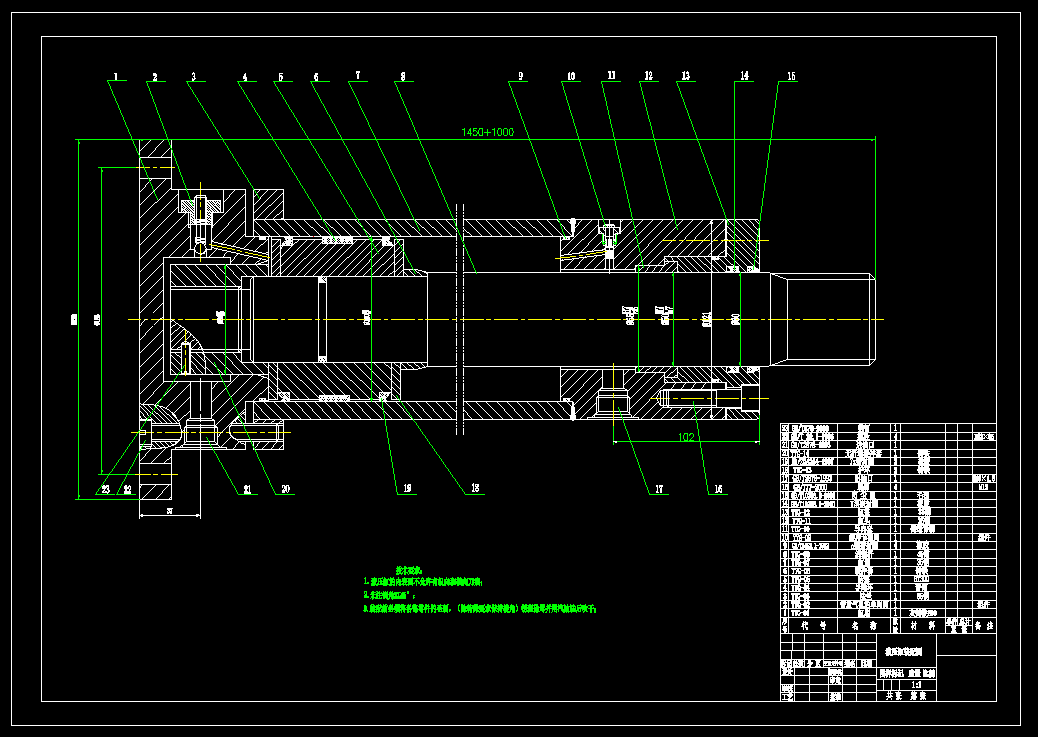

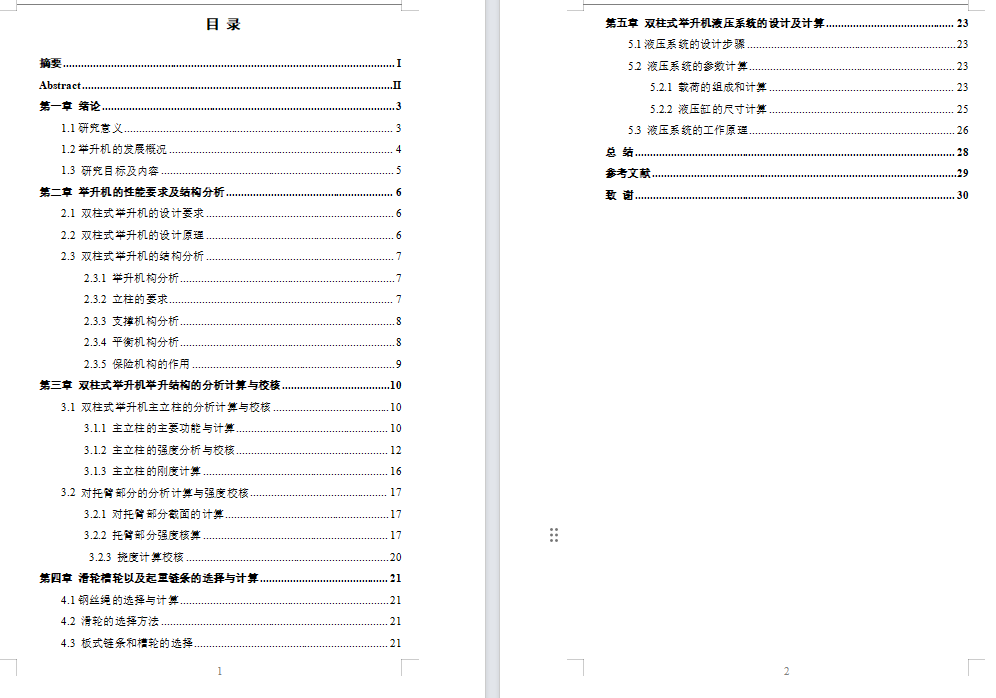

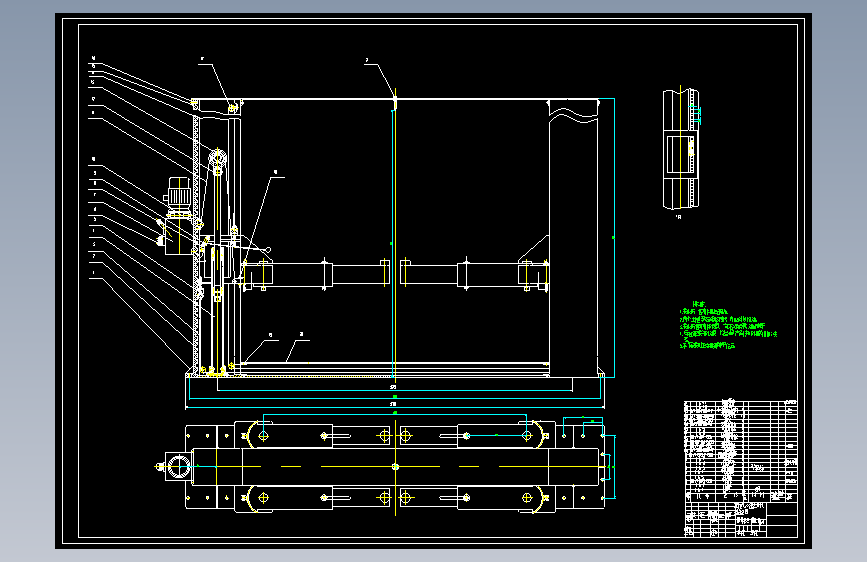

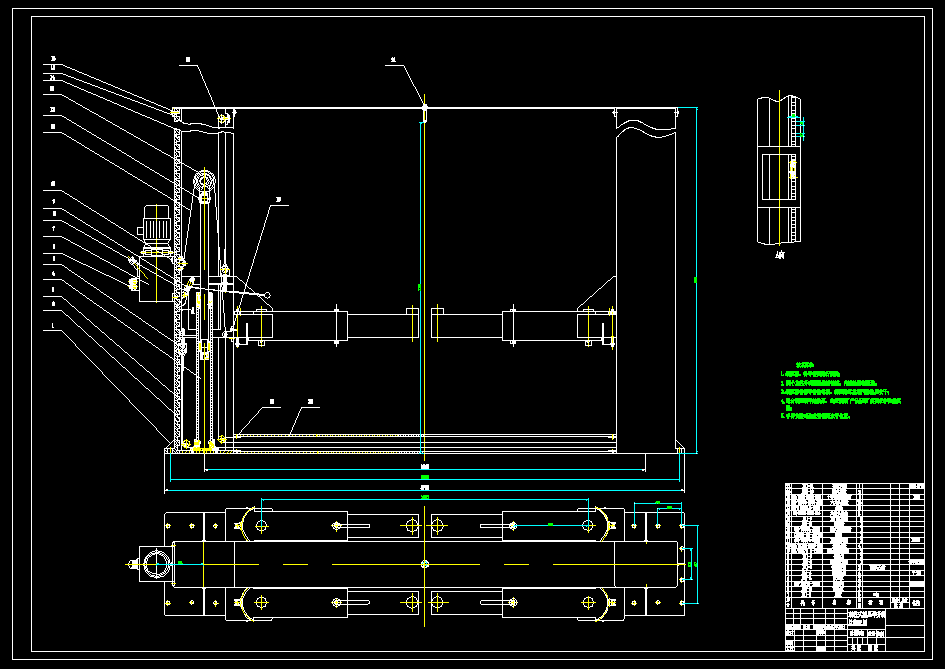

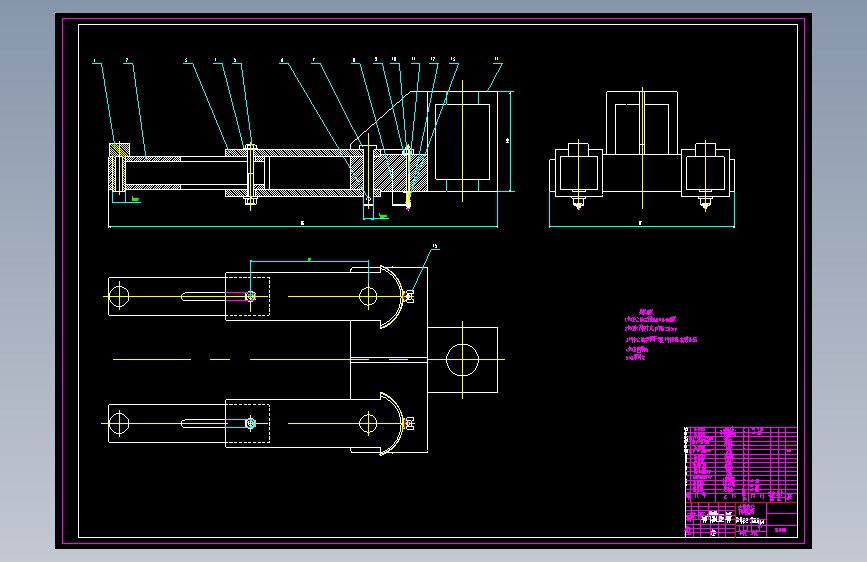

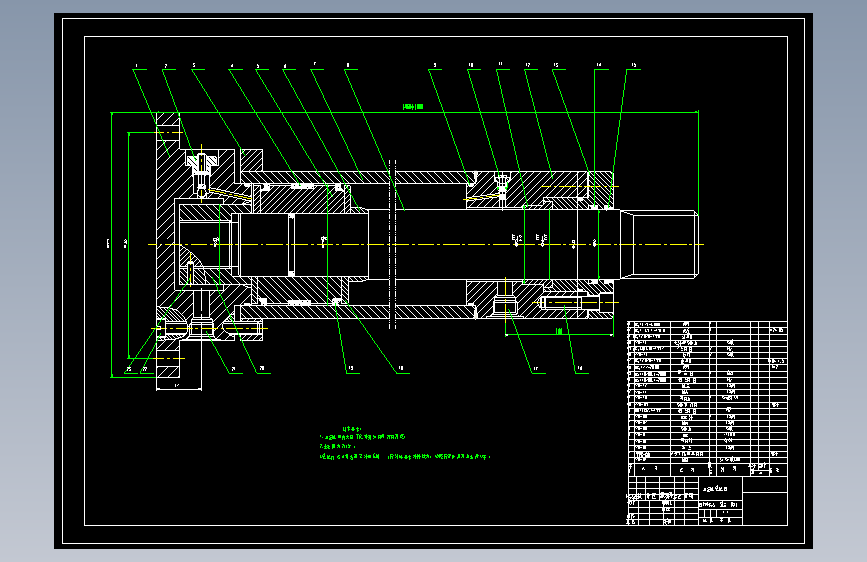

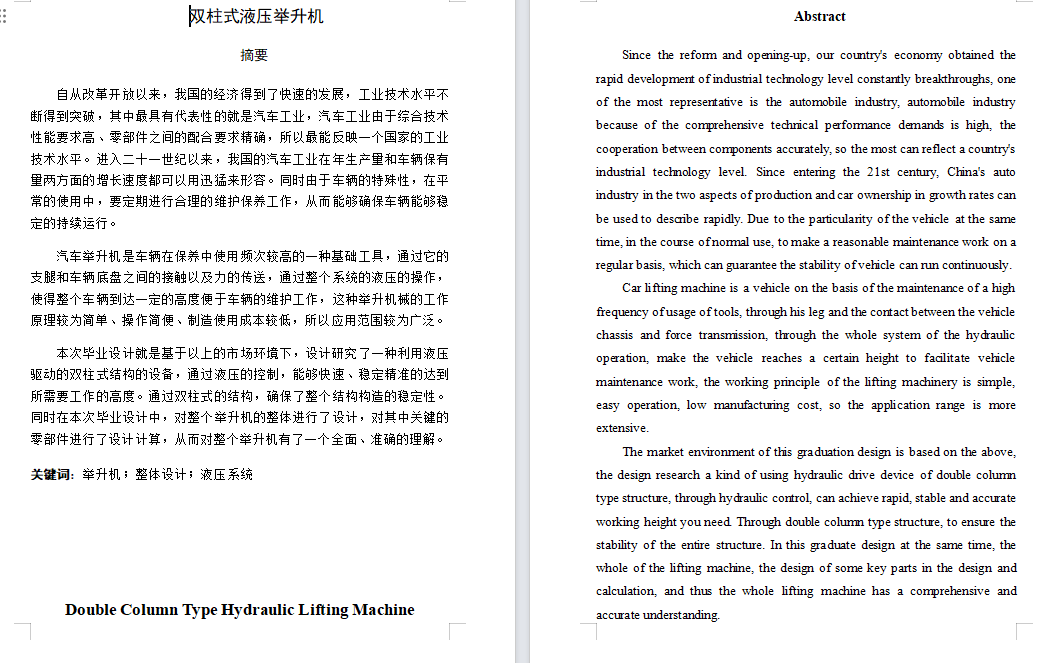

双柱式液压举升机设计（含CAD图纸+说明书）图纸下载，该图纸类型属于零部件模型、液压及气动元件图纸，图纸大小4.26M，共计11个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
一只松鼠
已分享: 份作品

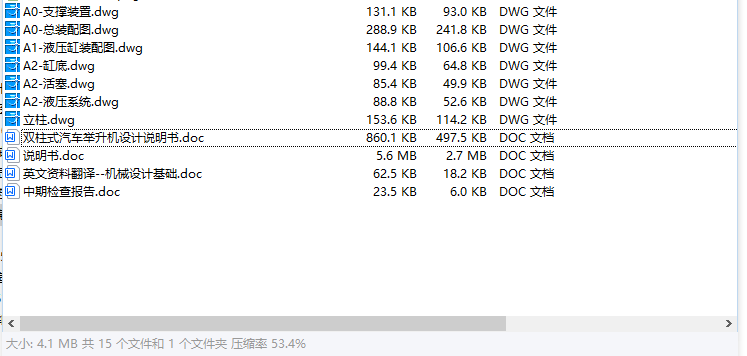

文件列表

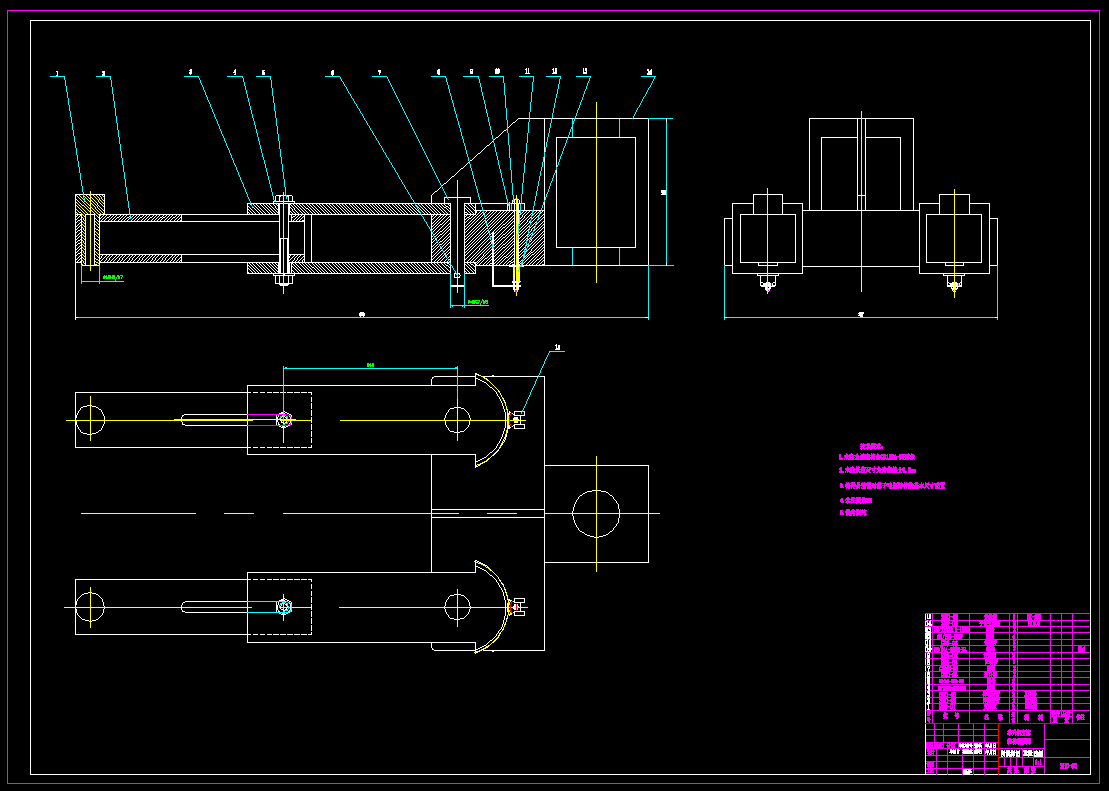

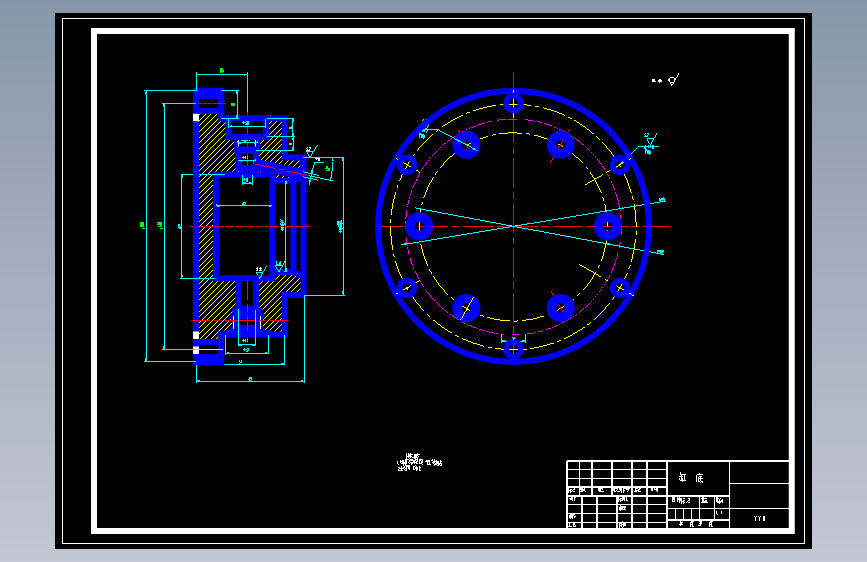

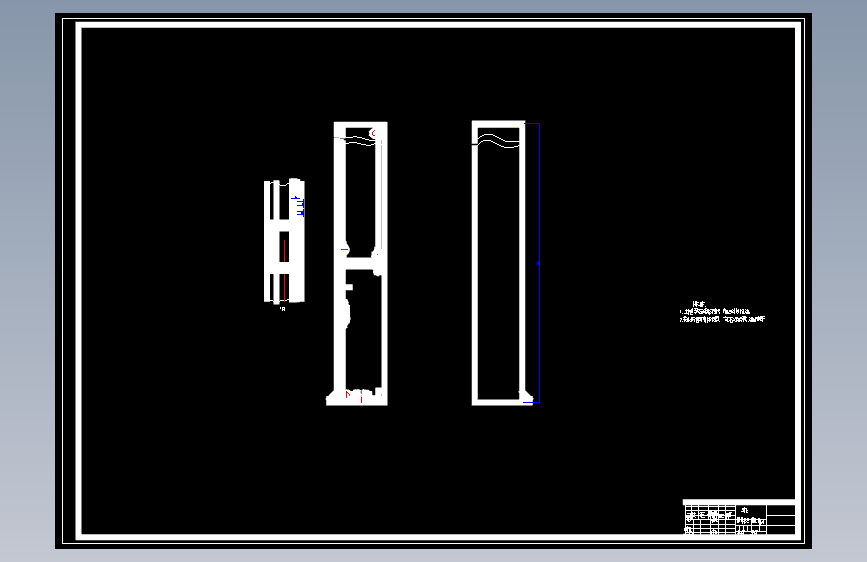

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  A0-总装配图.dwg | 288.91K |
| 2 | A0-支撑装置.dwg | 131.13K |
| 3 | A1-液压缸装配图.dwg | 144.09K |
| 4 | A2-活塞.dwg | 85.41K |
| 5 | A2-液压系统.dwg | 88.75K |
| 6 | A2-缸底.dwg | 99.38K |
| 7 |  中期检查报告.doc | 23.50K |
| 8 | 双柱式汽车举升机设计说明书.doc | 860.11K |
| 9 | 立柱.dwg | 153.56K |
| 10 | 英文资料翻译--机械设计基础.doc | 62.50K |
| 11 | 说明书.doc | 5.63M |
