设计“831010后钢板弹簧吊耳”零件钻37孔夹具设计含三维二维说明书
图纸描述

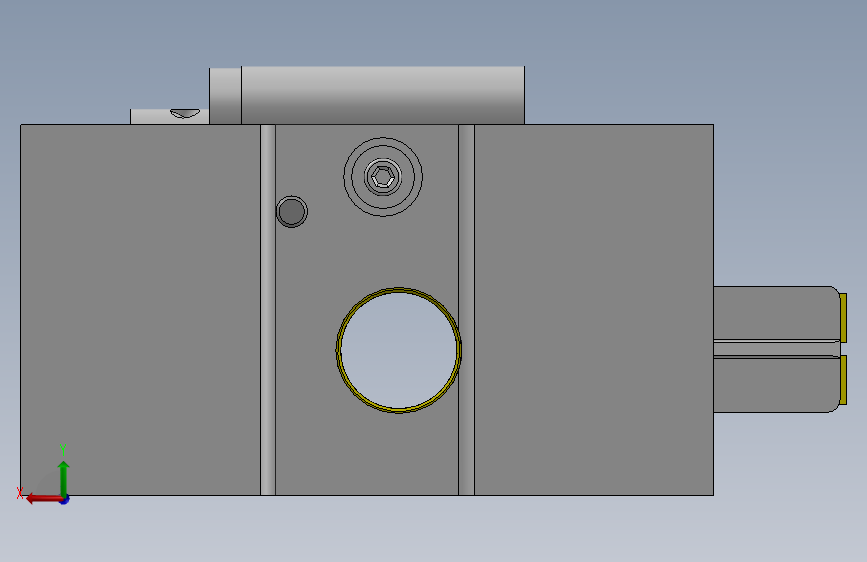

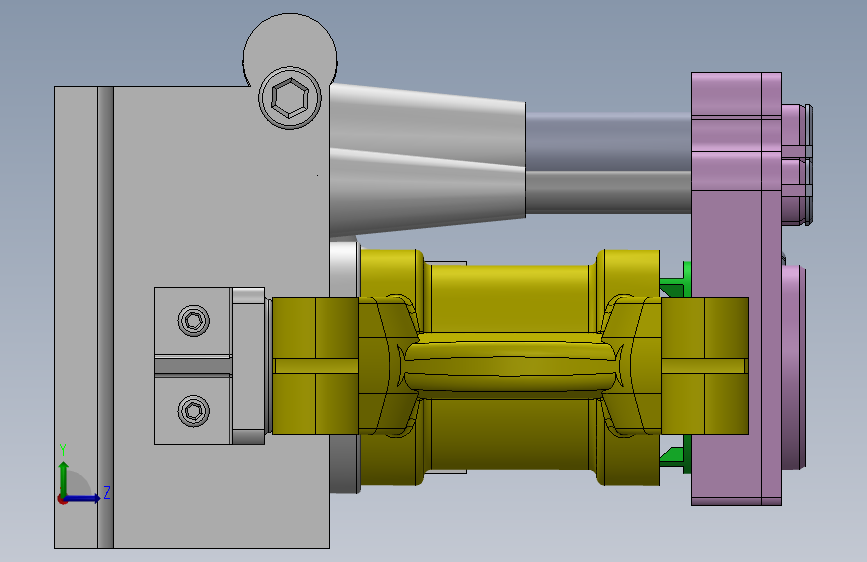

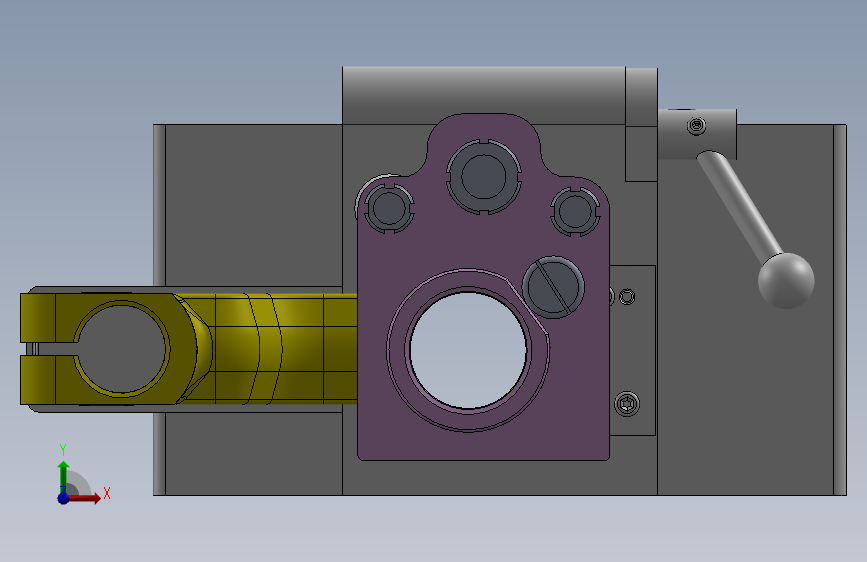

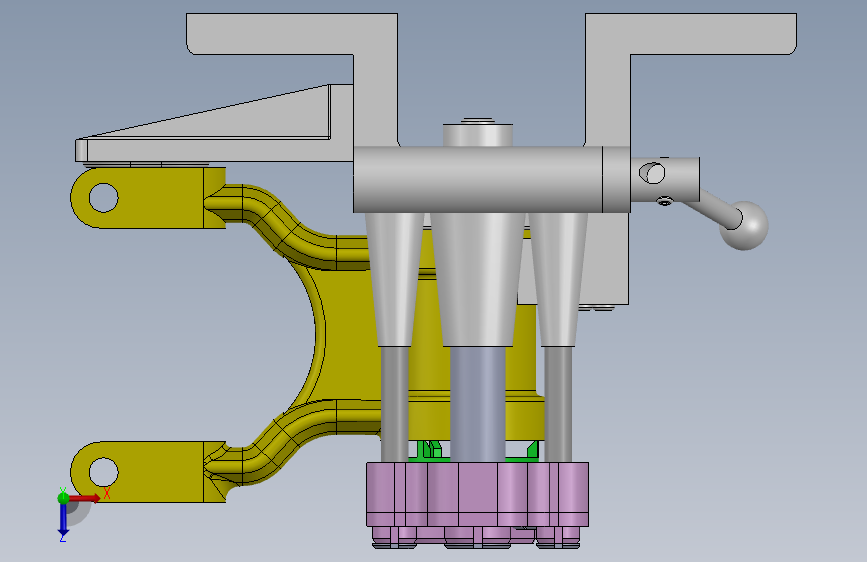

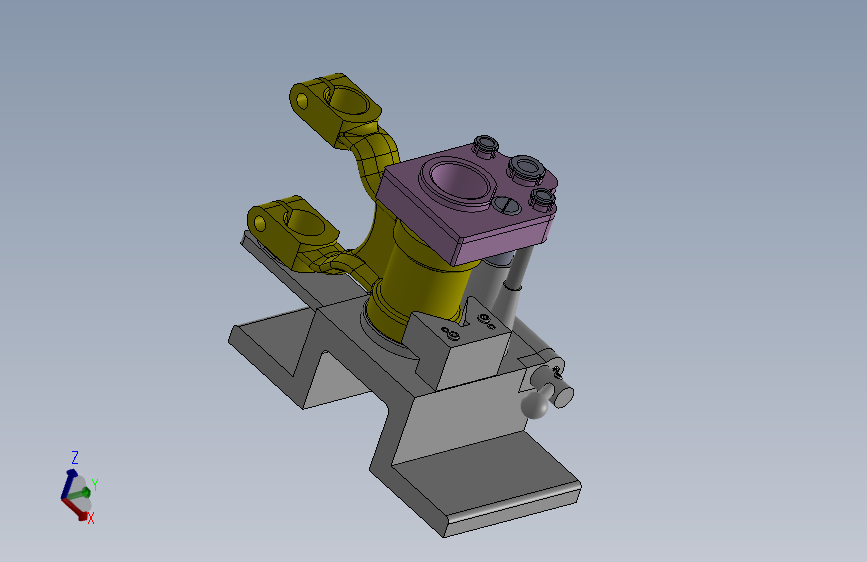

设计“831010后钢板弹簧吊耳”零件钻37孔夹具设计含三维二维说明书图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小10.28M，共计34个文件，包含3D图纸和2D图纸，图纸主格式为sldprt,dwg,sldasm，使用SOLIDWORKS 2019软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
吴工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1.SLDPRT | 246.89K |
| 2 | 10.SLDPRT | 222.96K |
| 3 | 11.SLDPRT | 115.26K |
| 4 | 12.SLDPRT | 128.32K |
| 5 | 13.SLDPRT | 94.04K |
| 6 | 14.SLDPRT | 124.42K |
| 7 | 15.SLDPRT | 135.40K |
| 8 | 16.SLDPRT | 79.10K |
| 9 | 17.SLDPRT | 132.13K |
| 10 | 18.SLDPRT | 120.37K |
| 11 | 19.SLDPRT | 83.74K |
| 12 | 2.SLDPRT | 113.33K |
| 13 | 20.SLDPRT | 111.91K |
| 14 | 21.SLDPRT | 88.24K |
| 15 | 22.SLDPRT | 132.69K |
| 16 | 23.SLDPRT | 119.60K |
| 17 | 24.SLDPRT | 154.20K |
| 18 | 3.SLDPRT | 142.60K |
| 19 | 4.SLDPRT | 1.86M |
| 20 | 5.SLDPRT | 302.29K |
| 21 | 6.SLDPRT | 416.20K |
| 22 | 7.SLDPRT | 117.69K |
| 23 |  831010后钢板弹簧吊耳零件图.dwg | 88.01K |
| 24 | 9.SLDPRT | 225.62K |
| 25 | 三爪.dwg | 131.09K |
| 26 |  夹具装配动画.mp4 | 1.08M |
| 27 | 夹具装配图.dwg | 128.14K |
| 28 | 工艺卡片.dwg | 51.00K |
| 29 | 手柄.dwg | 28.73K |
| 30 | 毛坯图.dwg | 56.35K |
| 31 |  装配体.SLDASM | 2.54M |
| 32 | 设计“831010后钢板弹簧吊耳”零件的机械加工工艺规程及工艺装备.doc | 548.00K |
| 33 | 钻φ37孔工序卡片.dwg | 70.61K |
| 34 | 零件.SLDPRT | 868.97K |
