某机床注油口的冲压模具设计-复合模含开题及11张CAD图
图纸描述

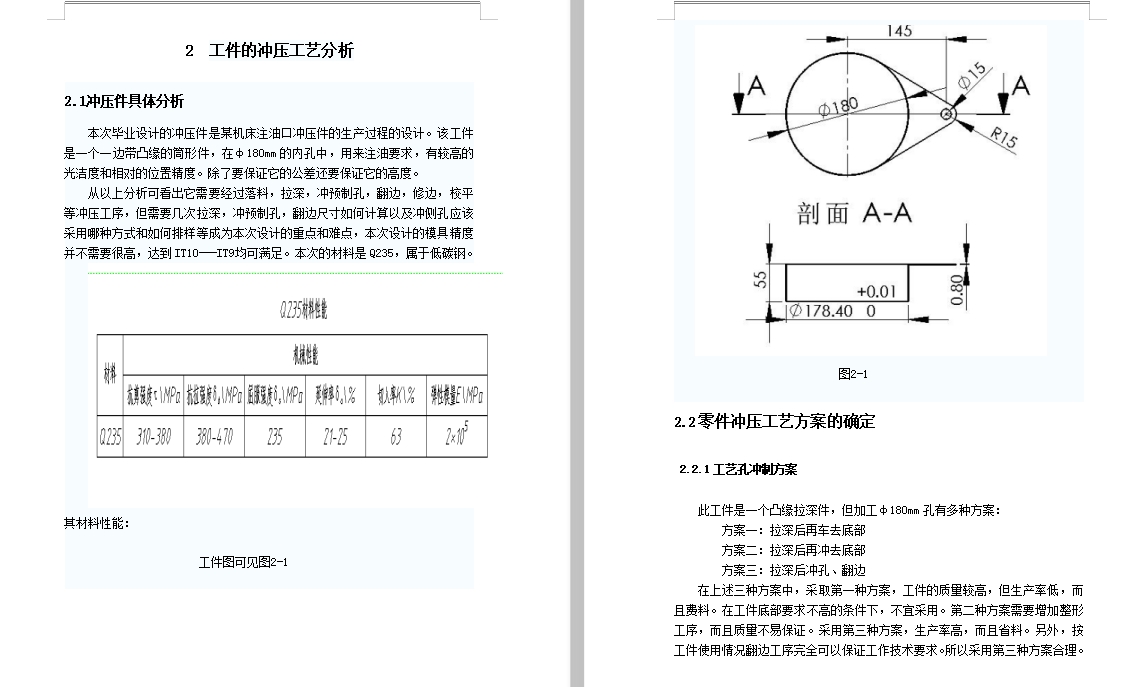

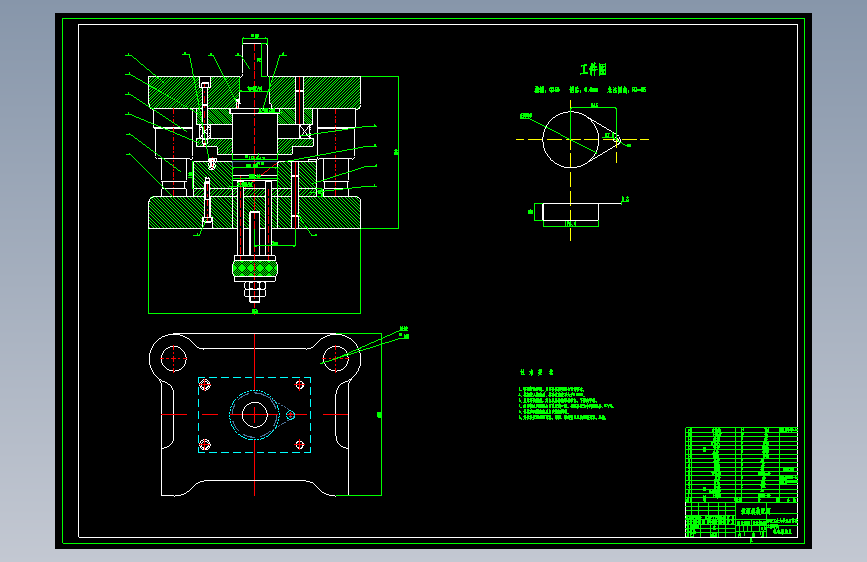

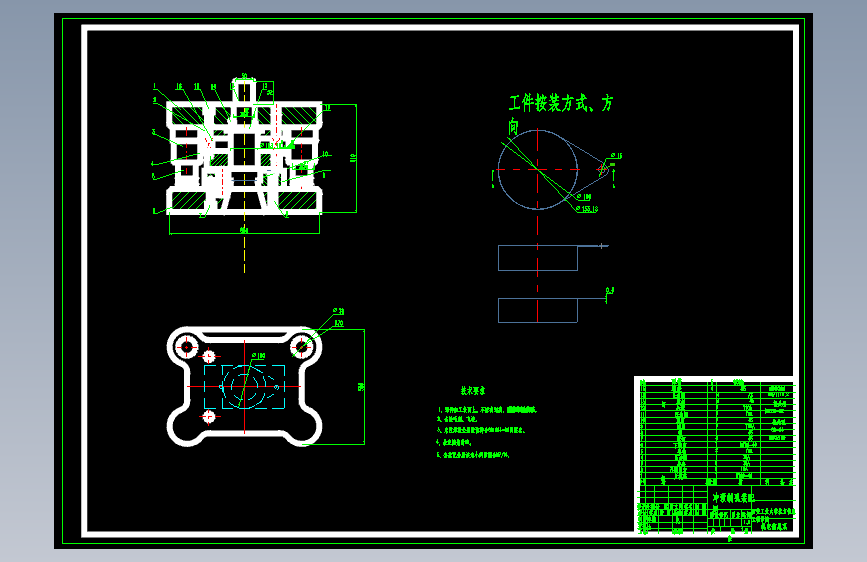

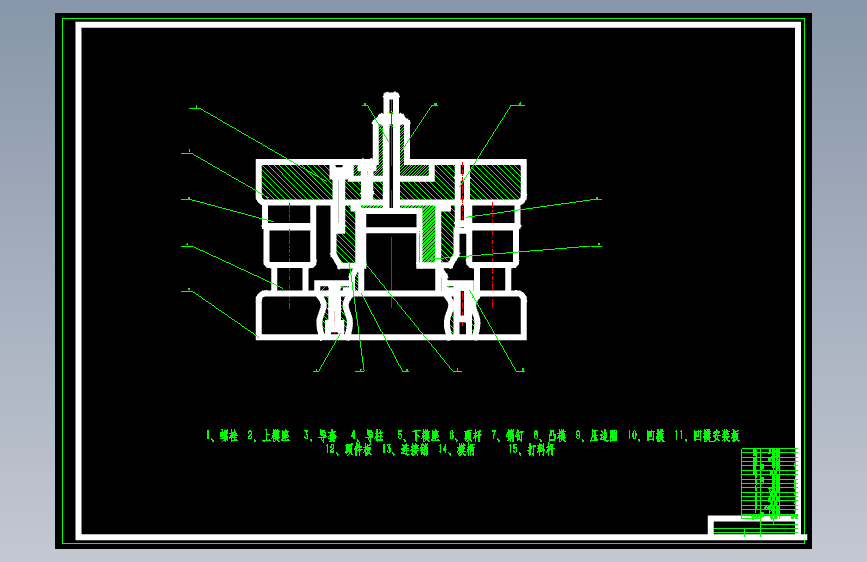

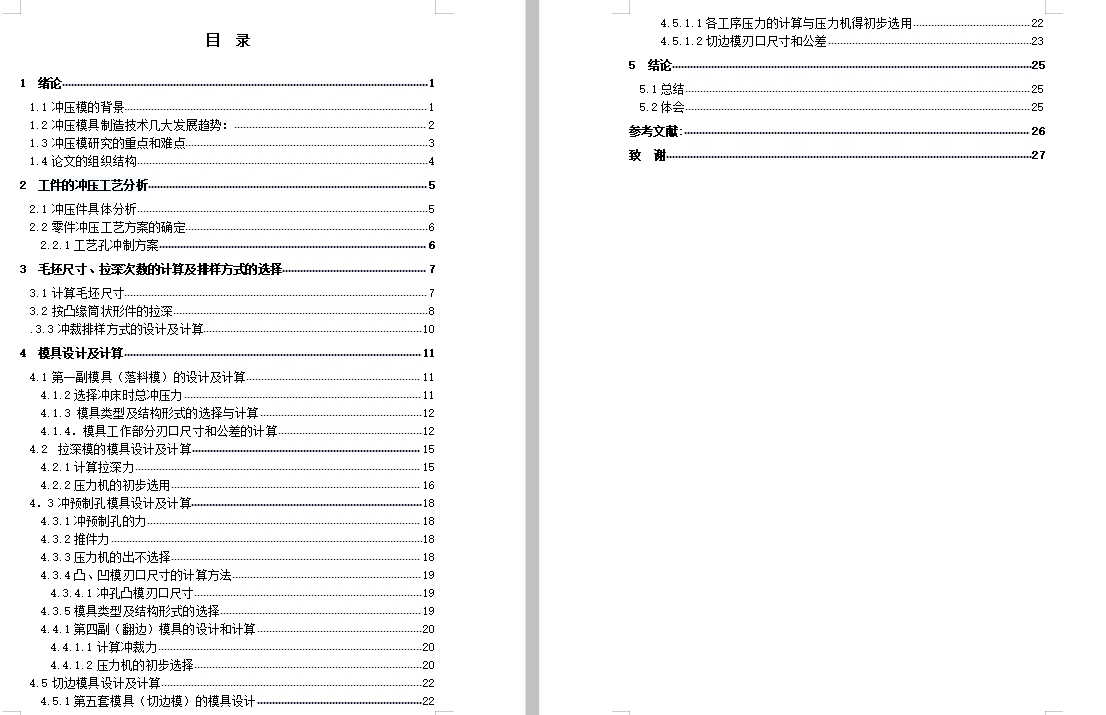

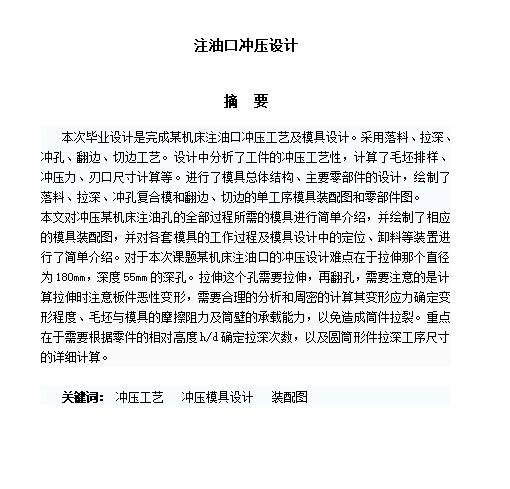

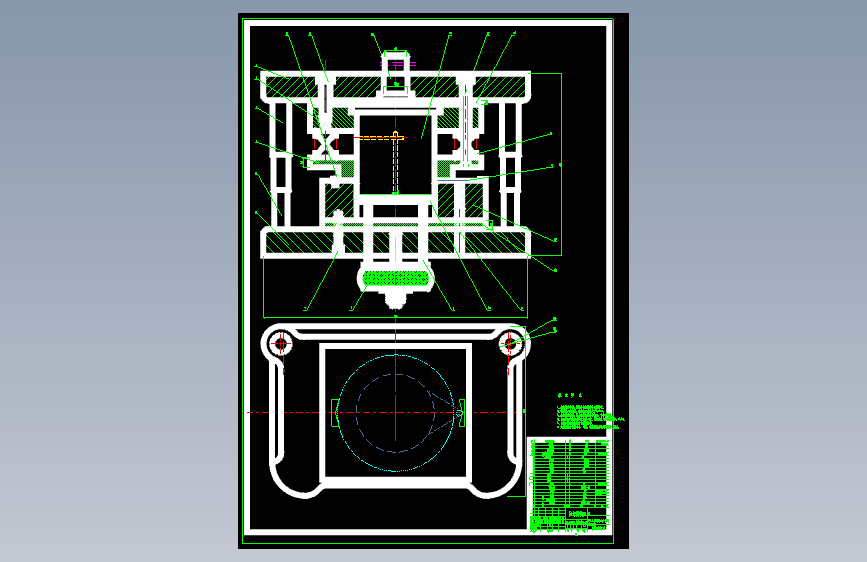

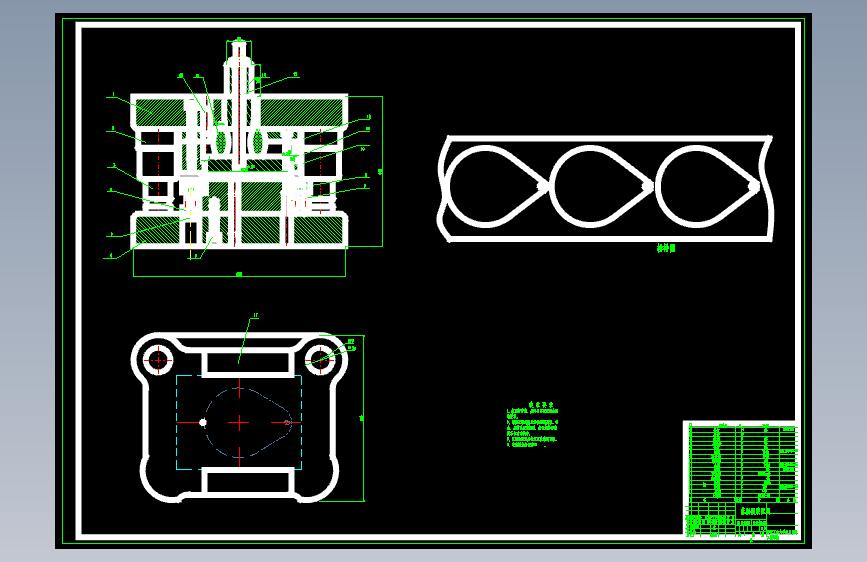

某机床注油口的冲压模具设计-复合模含开题及11张CAD图图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小3.05M，共计16个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2000软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
机修
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

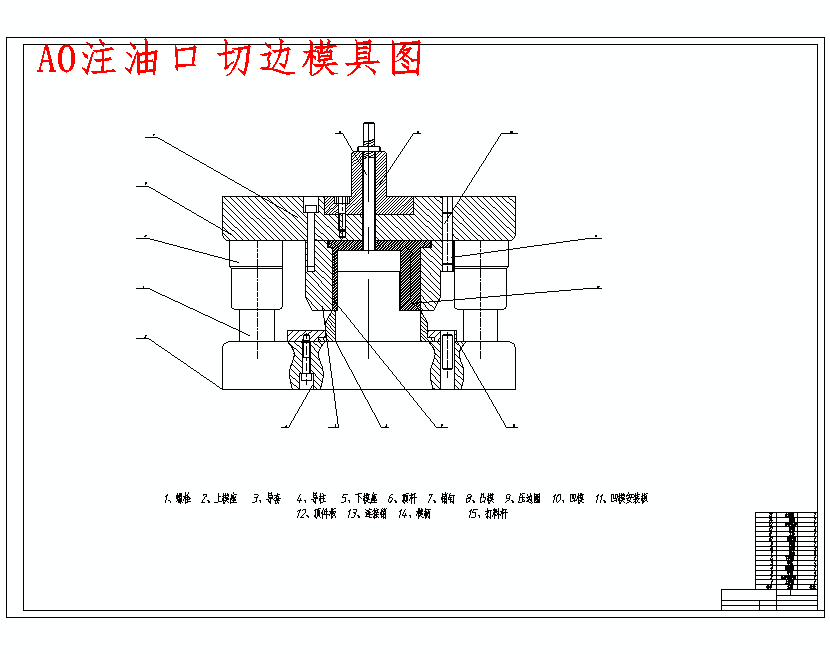

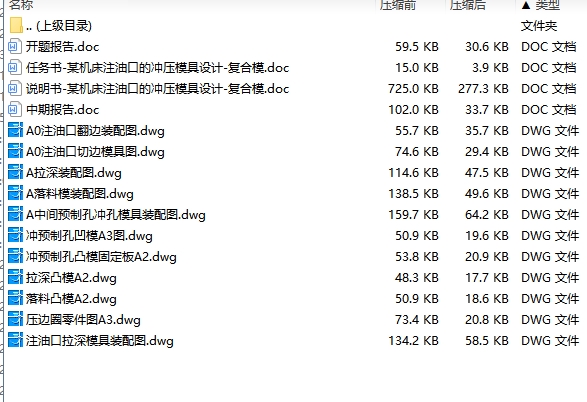

| 1 |  A0注油口切边模具图.dwg | 74.58K |
| 2 | A0注油口翻边装配图.dwg | 55.75K |
| 3 | A中间预制孔冲孔模具装配图.dwg | 159.69K |
| 4 | A拉深装配图.dwg | 114.62K |
| 5 | A落料模装配图.dwg | 138.48K |
| 6 |  C40简介-某机床注油口的冲压模具设计-复合模含开题及11张CAD图.pdf | 1.12M |
| 7 |  中期报告.doc | 102.00K |
| 8 | 任务书-某机床注油口的冲压模具设计-复合模.doc | 15.00K |

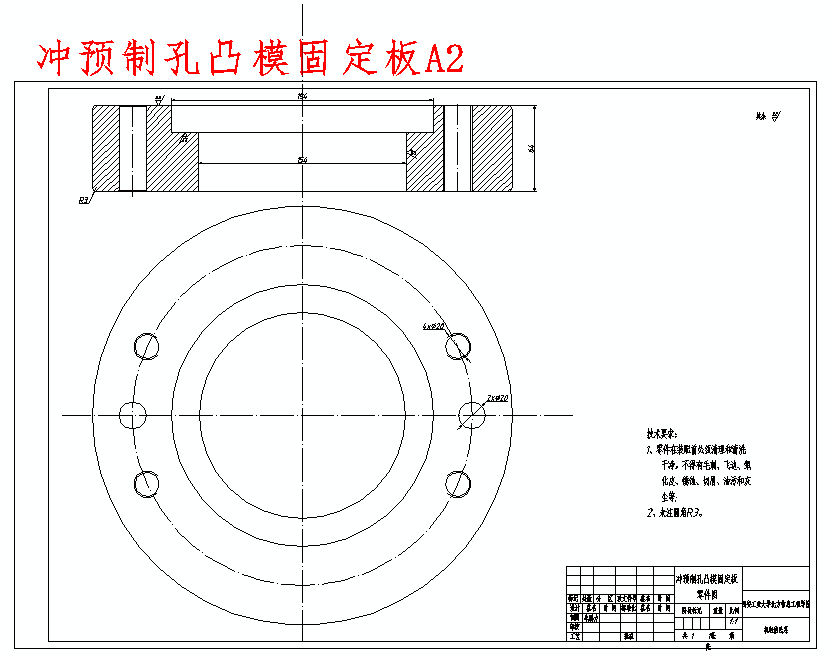

| 9 | 冲预制孔凸模固定板A2.dwg | 53.84K |
| 10 | 冲预制孔凹模A3图.dwg | 50.87K |
| 11 | 压边圈零件图A3.dwg | 73.37K |
| 12 | 开题报告.doc | 59.50K |
| 13 | 拉深凸模A2.dwg | 48.35K |
| 14 | 注油口拉深模具装配图.dwg | 134.21K |
| 15 | 落料凸模A2.dwg | 50.90K |
| 16 | 说明书-某机床注油口的冲压模具设计-复合模.doc | 725.02K |
