码坯机升降机构设计含23张CAD图
图纸描述

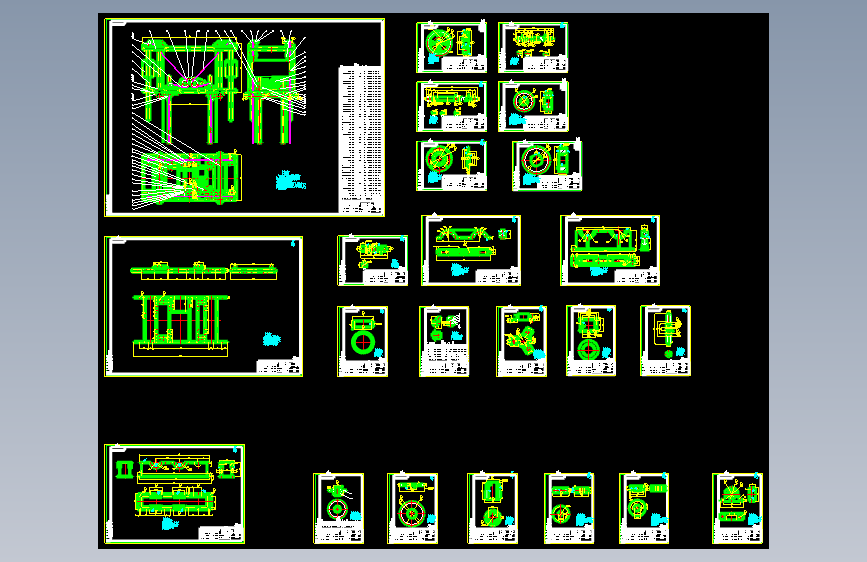

码坯机升降机构设计含23张CAD图图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小4.25M，共计30个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
成工
已分享: 份作品

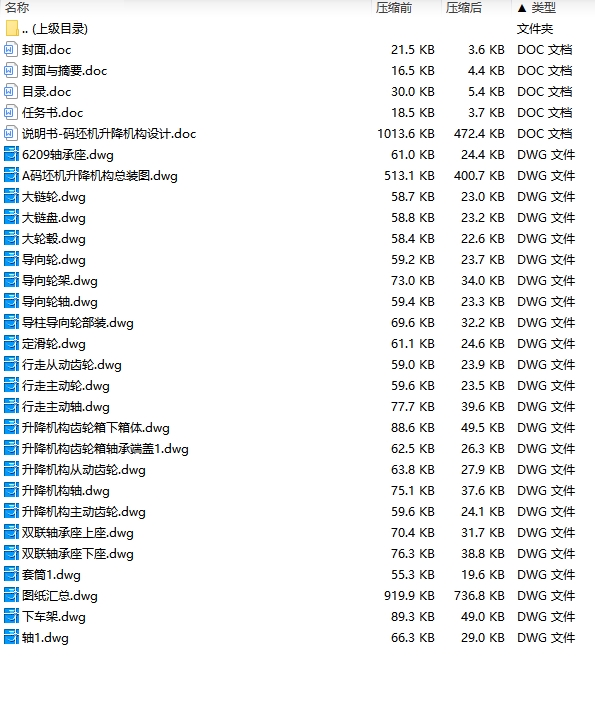

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

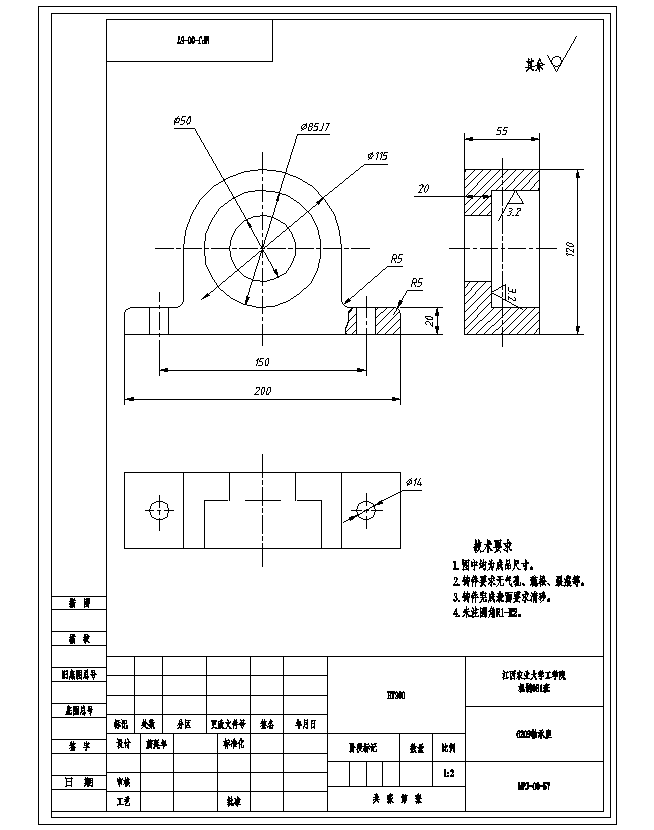

| 1 |  6209轴承座.dwg | 61.01K |

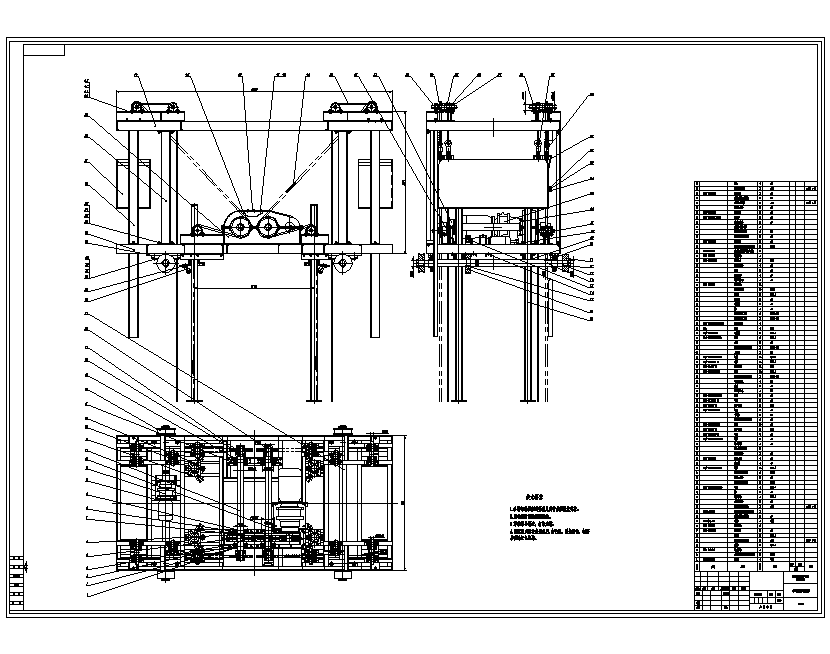

| 2 | A码坯机升降机构总装图.dwg | 513.09K |
| 3 |  C4010简介-码坯机升降机构设计含23张CAD图.pdf | 997.43K |
| 4 | 下车架.dwg | 89.30K |
| 5 |  任务书.doc | 18.50K |

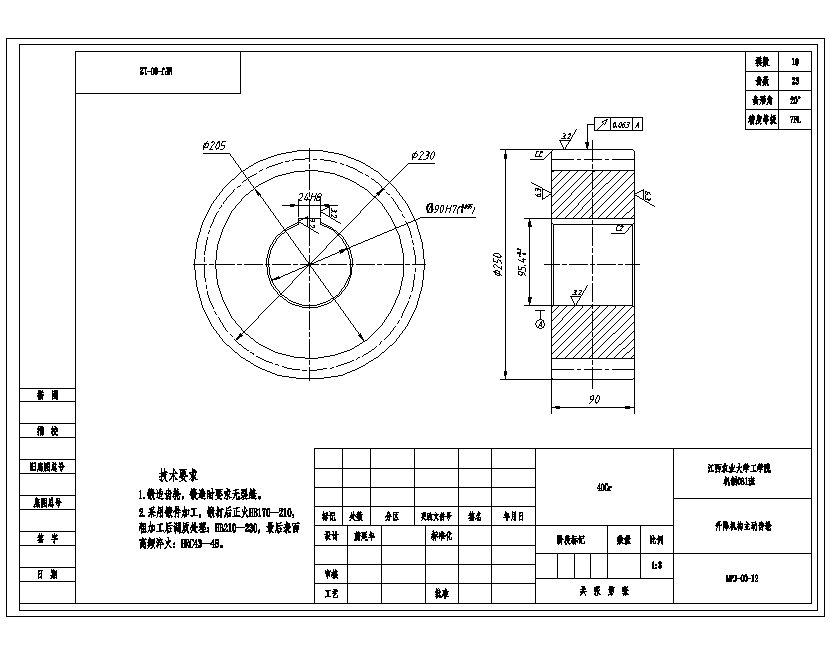

| 6 | 升降机构主动齿轮.dwg | 59.60K |
| 7 | 升降机构从动齿轮.dwg | 63.79K |

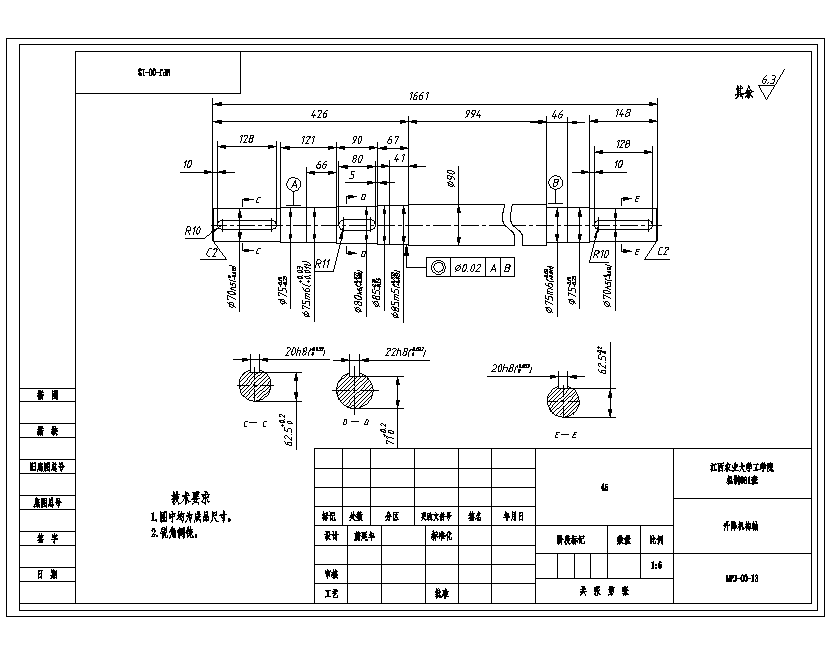

| 8 | 升降机构轴.dwg | 75.11K |

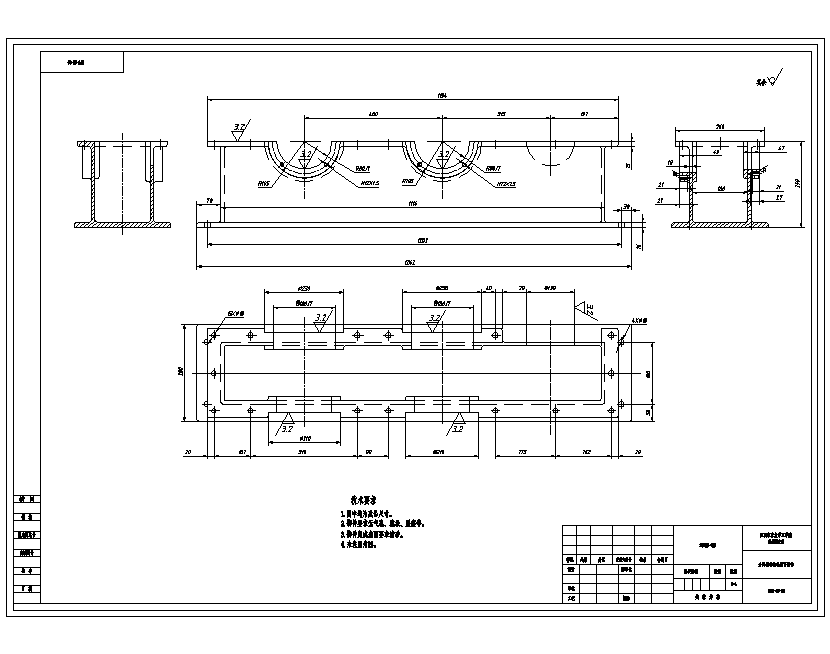

| 9 | 升降机构齿轮箱下箱体.dwg | 88.55K |
| 10 | 升降机构齿轮箱轴承端盖1.dwg | 62.54K |
| 11 | 双联轴承座上座.dwg | 70.35K |
| 12 | 双联轴承座下座.dwg | 76.29K |
| 13 | 图纸汇总.dwg | 919.91K |

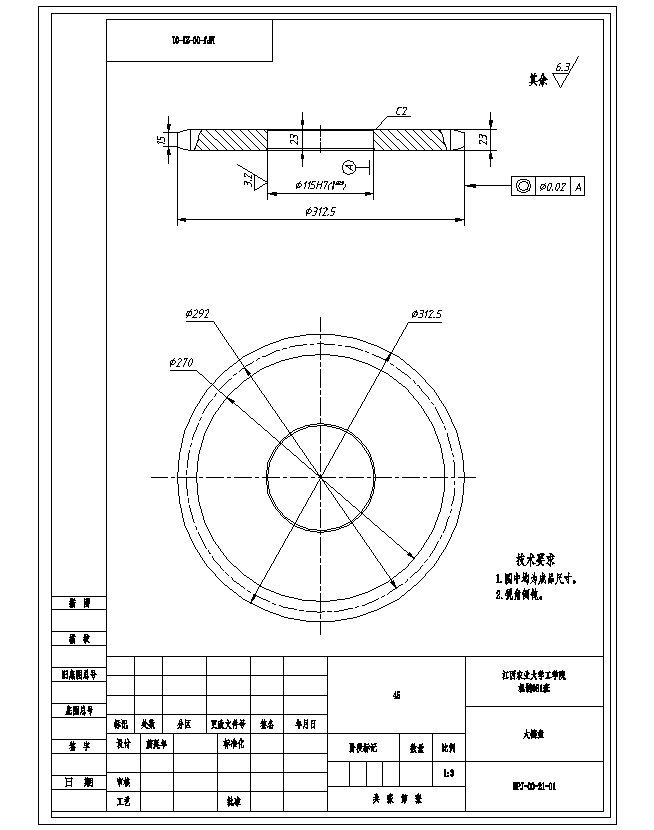

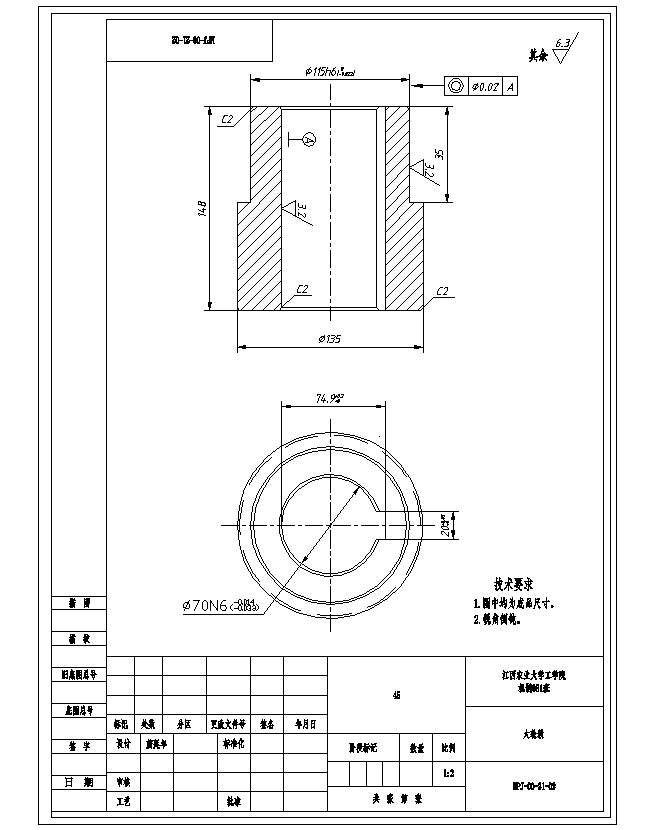

| 14 | 大轮毂.dwg | 58.44K |
| 15 | 大链盘.dwg | 58.75K |
| 16 | 大链轮.dwg | 58.73K |
| 17 | 套筒1.dwg | 55.32K |
| 18 | 定滑轮.dwg | 61.10K |
| 19 | 导向轮.dwg | 59.19K |
| 20 | 导向轮架.dwg | 72.98K |
| 21 | 导向轮轴.dwg | 59.35K |

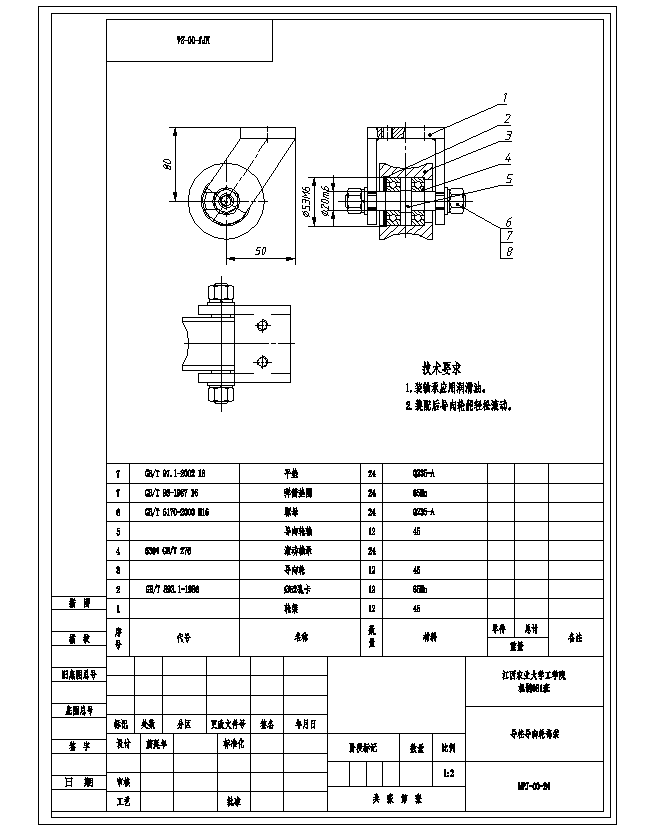

| 22 | 导柱导向轮部装.dwg | 69.58K |
| 23 | 封面.doc | 21.50K |

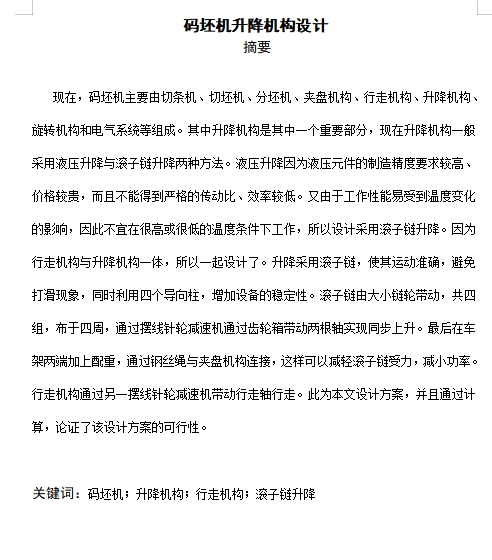

| 24 | 封面与摘要.doc | 16.50K |

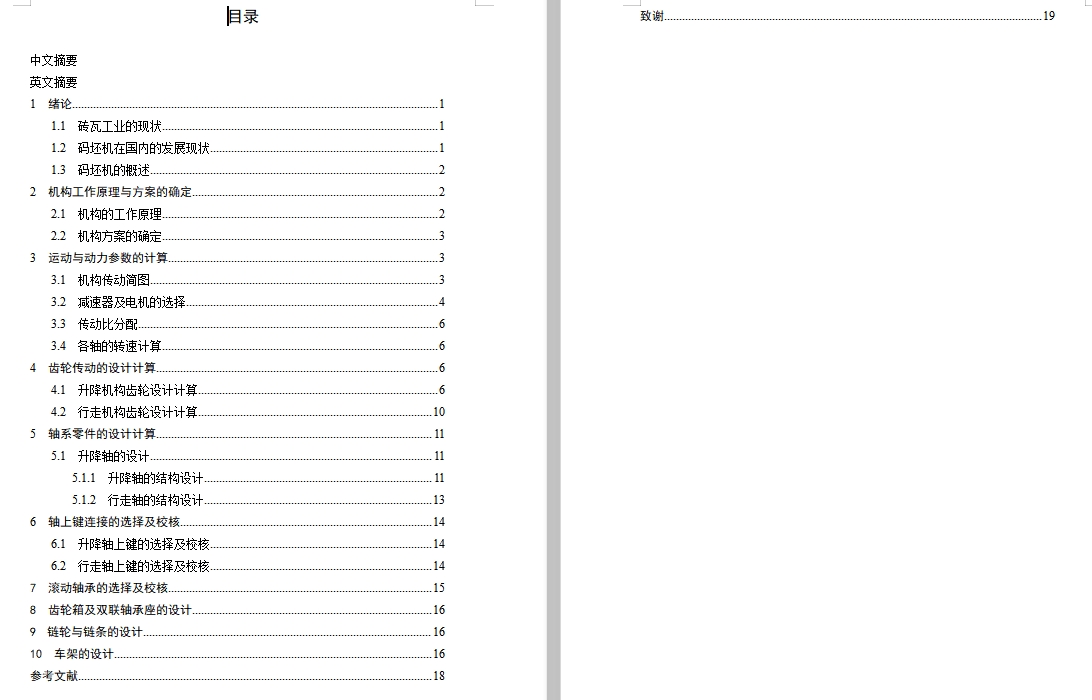

| 25 | 目录.doc | 30.00K |
| 26 | 行走主动轮.dwg | 59.57K |
| 27 | 行走主动轴.dwg | 77.70K |
| 28 | 行走从动齿轮.dwg | 59.00K |
| 29 | 说明书-码坯机升降机构设计.doc | 1013.64K |
| 30 | 轴1.dwg | 66.30K |
