内燃机底座紧固垫片的冲压模具设计-落料冲孔复合模含11张CAD图图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小3.43M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2007,可供设计参考。
内燃机底座紧固垫片的冲压模具设计-落料冲孔复合模含11张CAD图
图纸描述
内燃机底座紧固垫片的冲压模具设计-落料冲孔复合模含11张CAD图图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小3.43M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2007,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_202979
已分享: 份作品
文件列表

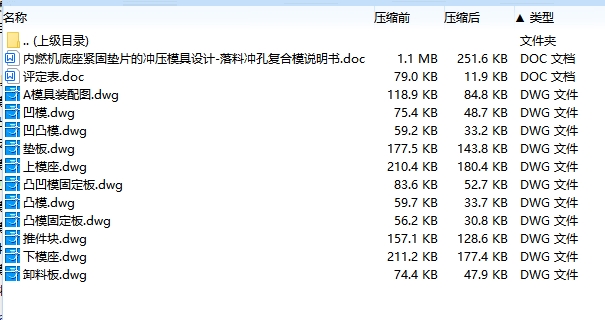

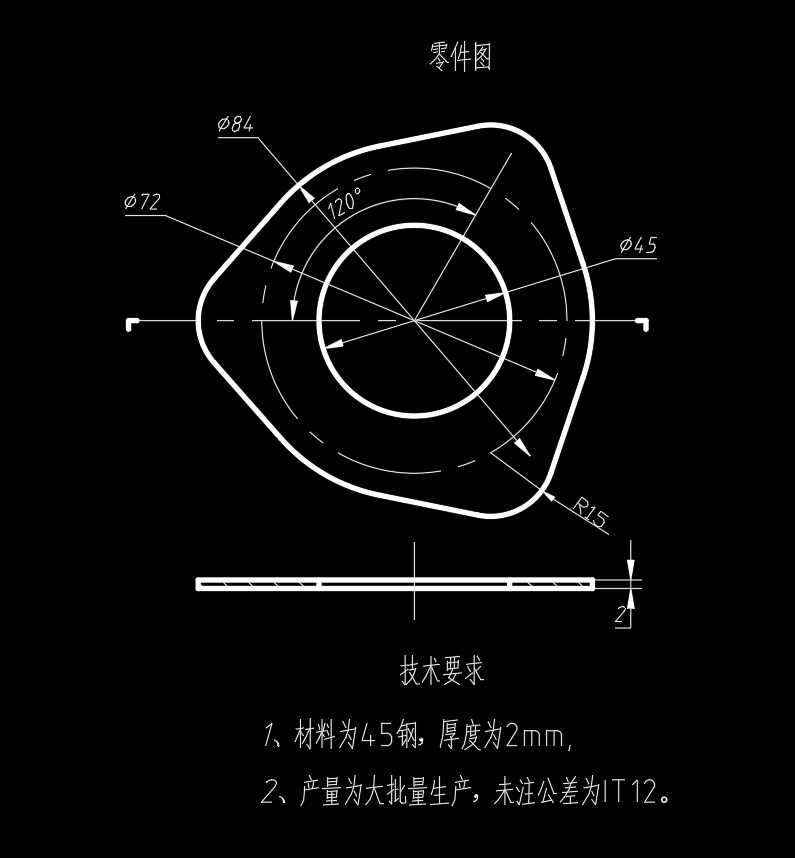

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  A模具装配图.dwg | 118.89K |
| 2 |  X40简介-内燃机底座紧固垫片的冲压模具设计-落料冲孔复合模含11张CAD图.pdf | 1.33M |

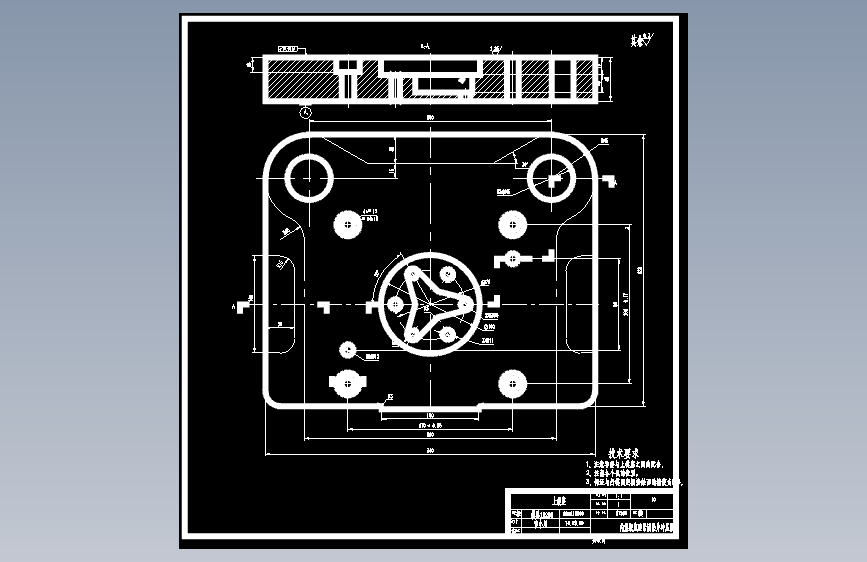

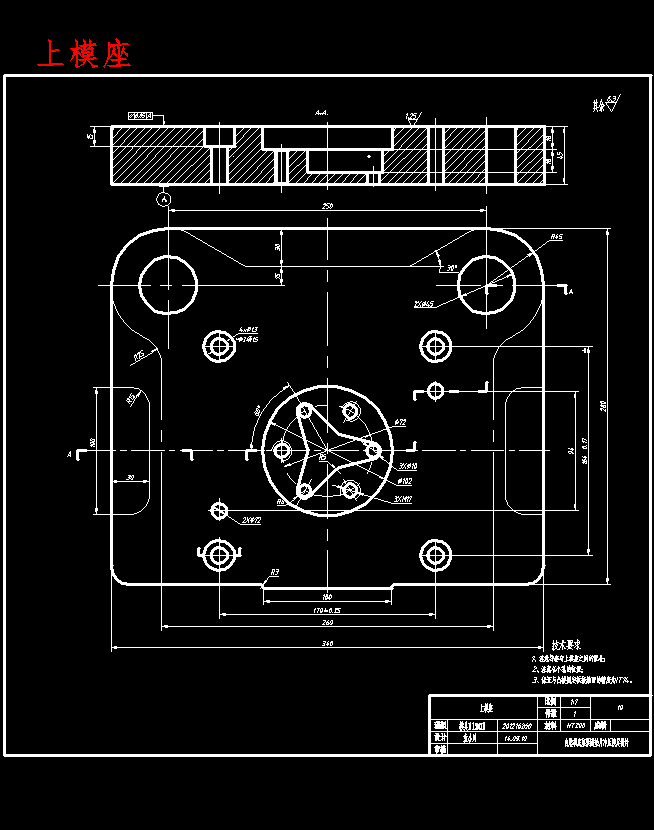

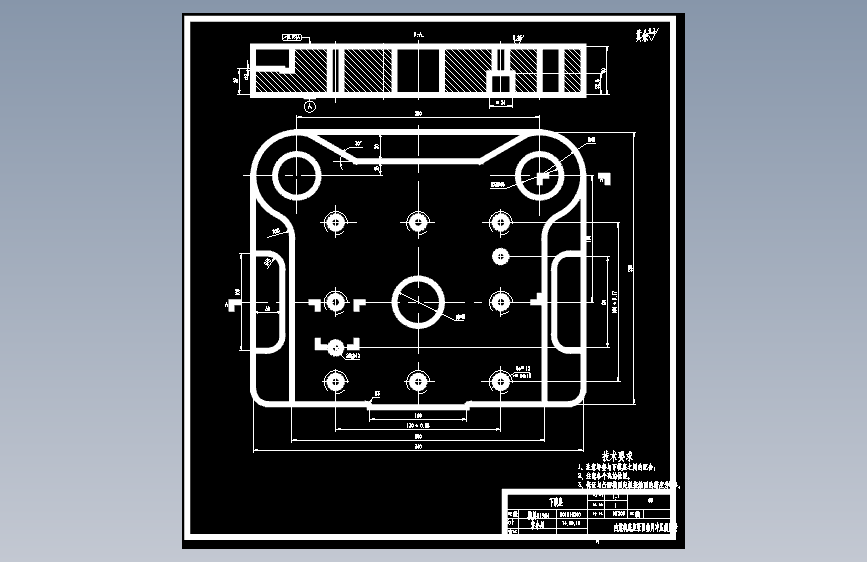

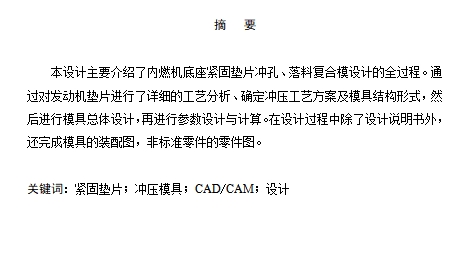

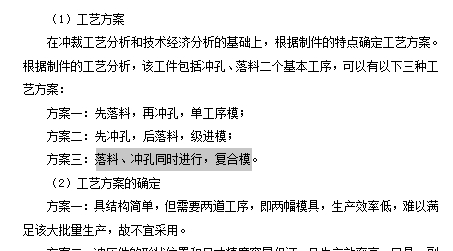

| 3 | 上模座.dwg | 210.38K |
| 4 | 下模座.dwg | 211.16K |
| 5 |  内燃机底座紧固垫片的冲压模具设计-落料冲孔复合模说明书.doc | 1.05M |

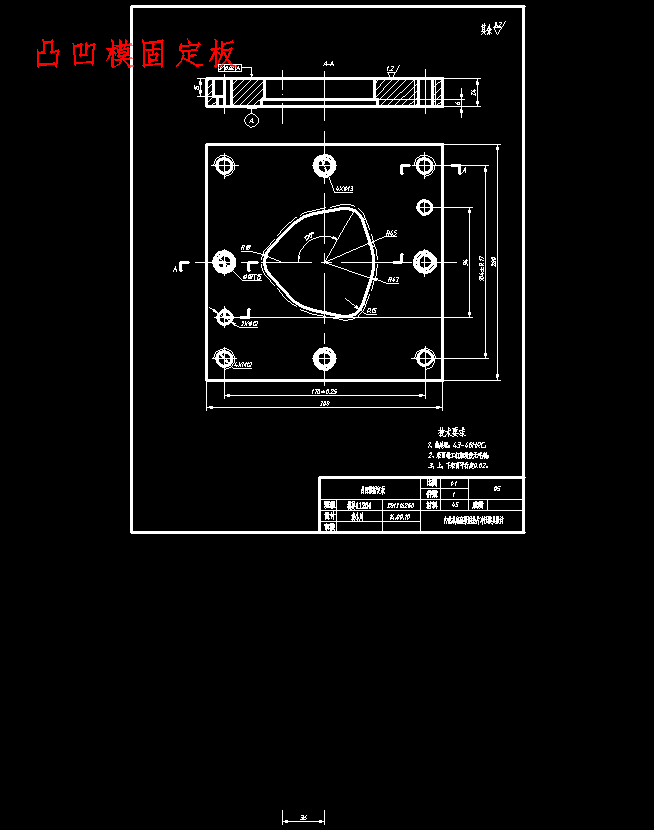

| 6 | 凸凹模固定板.dwg | 83.59K |

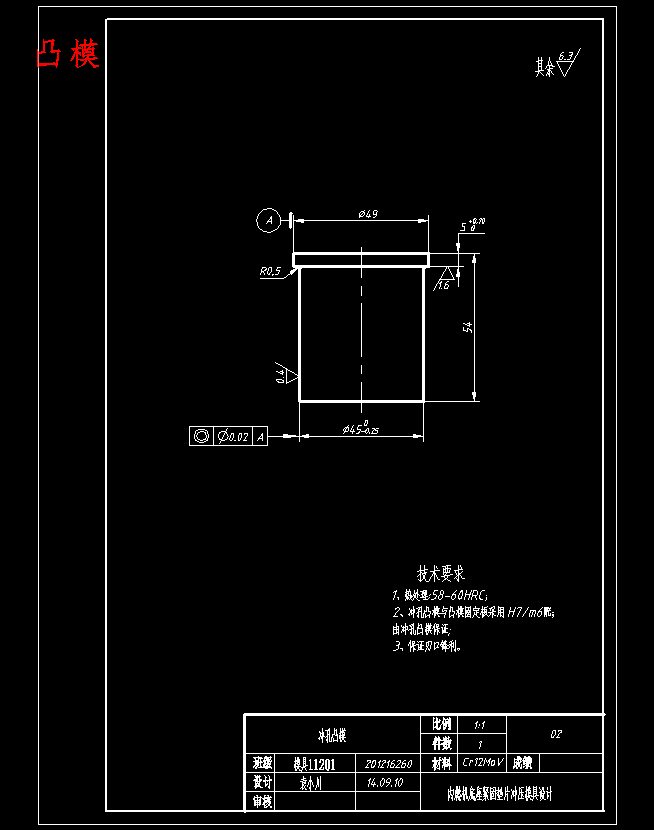

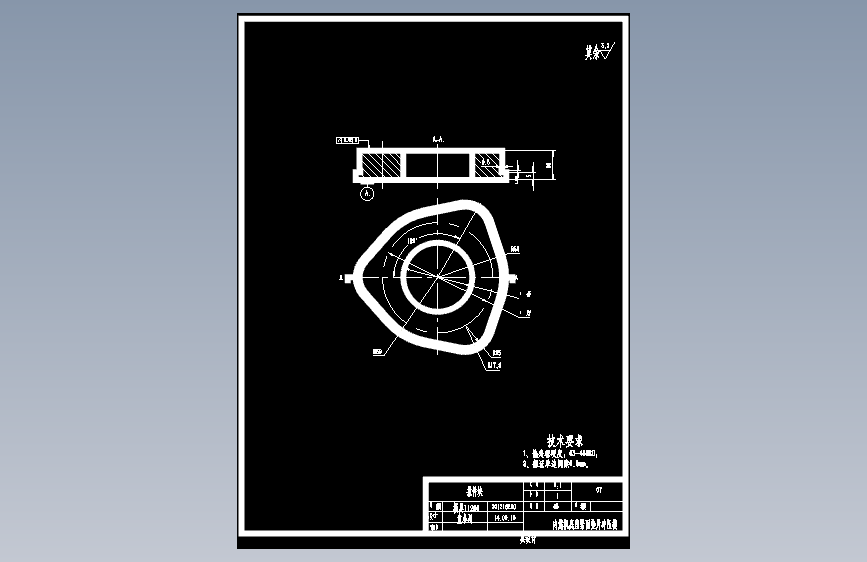

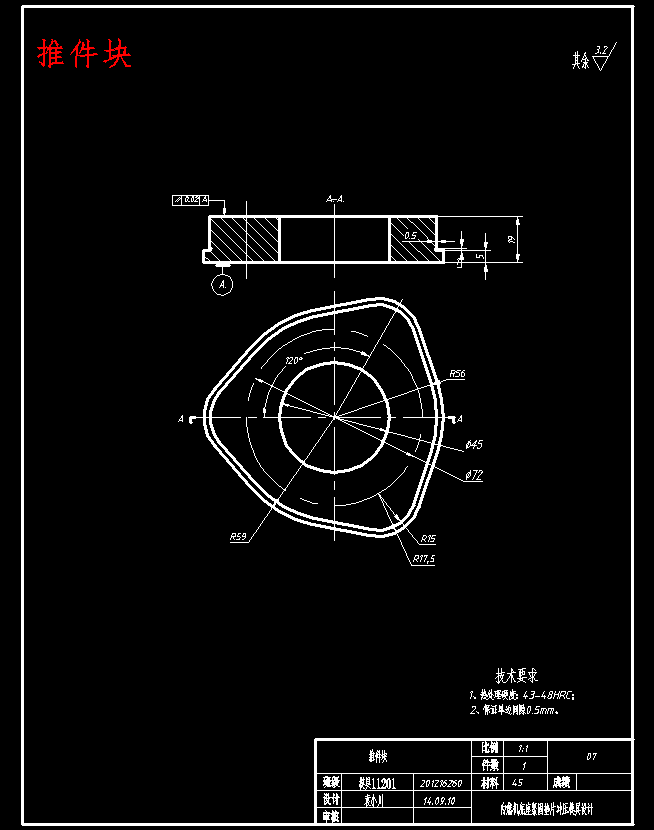

| 7 | 凸模.dwg | 59.66K |
| 8 | 凸模固定板.dwg | 56.19K |
| 9 | 凹凸模.dwg | 59.16K |
| 10 | 凹模.dwg | 75.38K |
| 11 | 卸料板.dwg | 74.38K |
| 12 | 垫板.dwg | 177.53K |
| 13 | 推件块.dwg | 157.09K |
| 14 | 评定表.doc | 79.00K |
