高低挡（高低档）拨叉加工工艺及钻5孔夹具设计
图纸描述

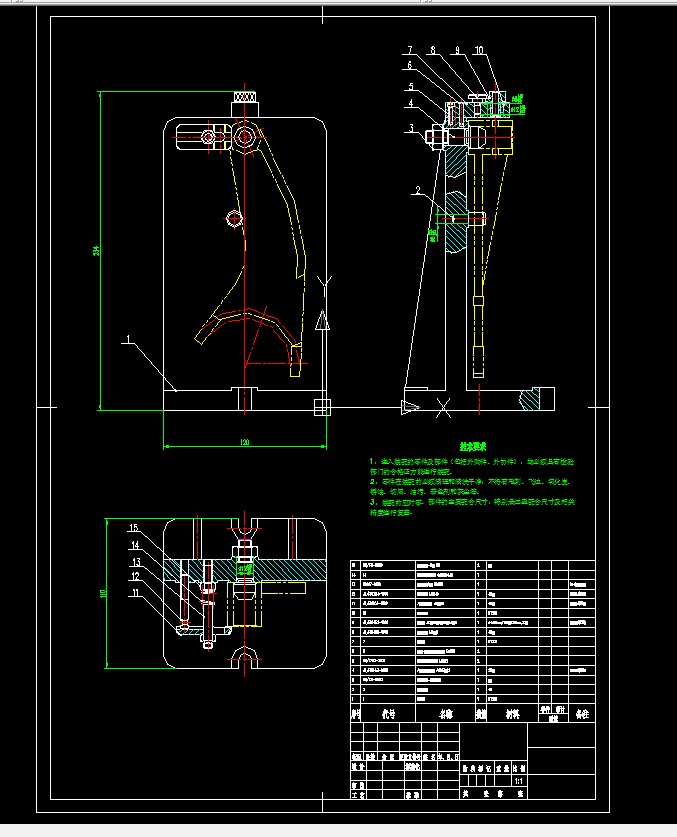

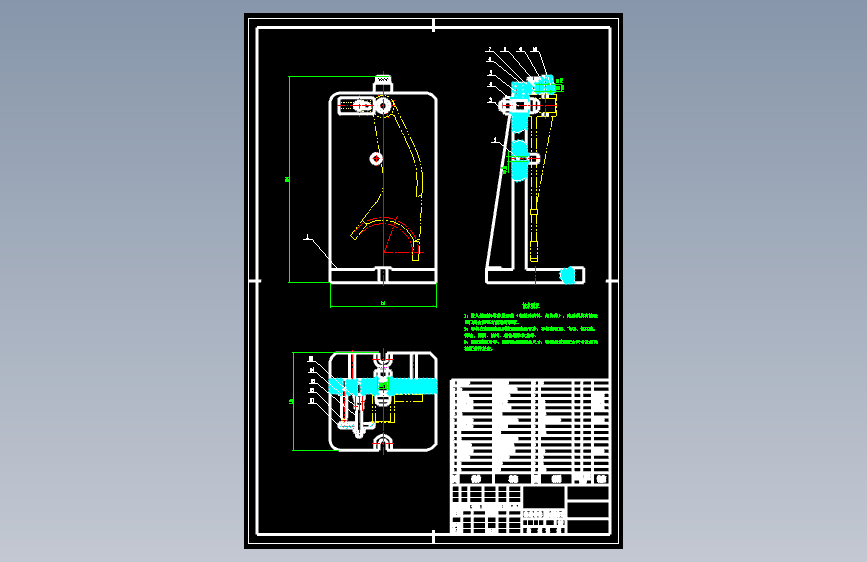

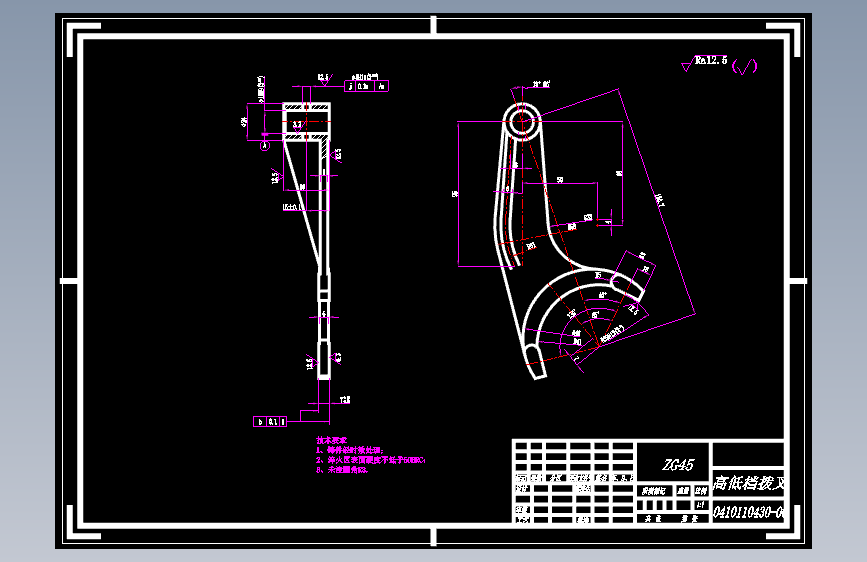

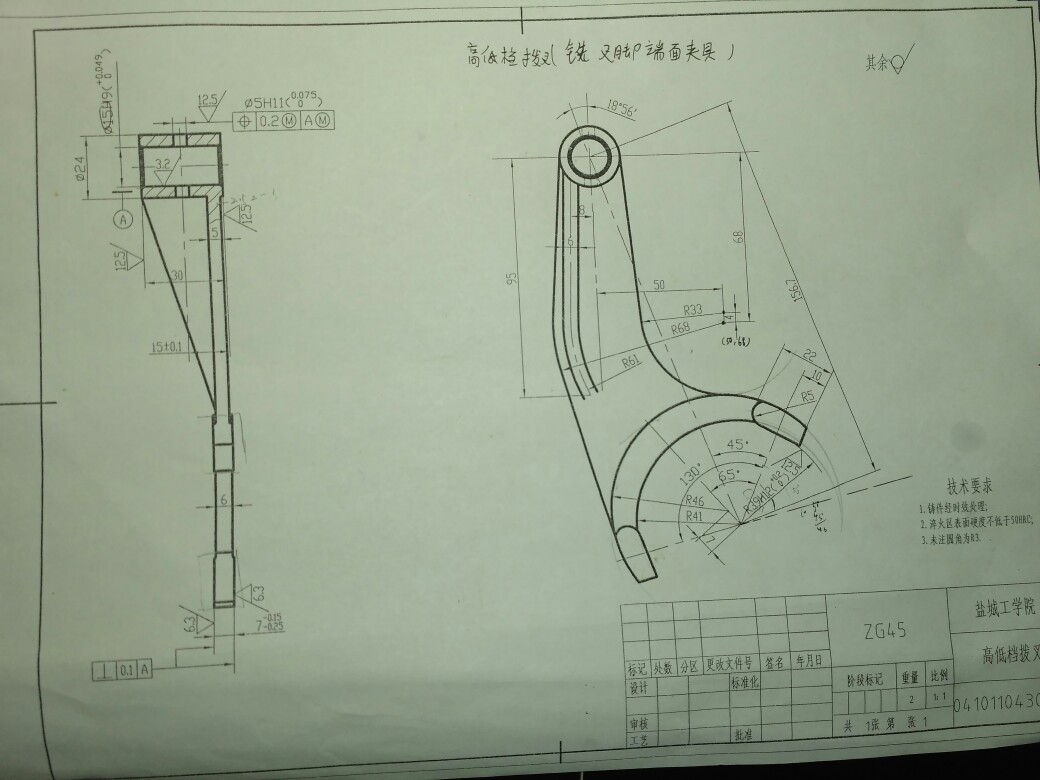

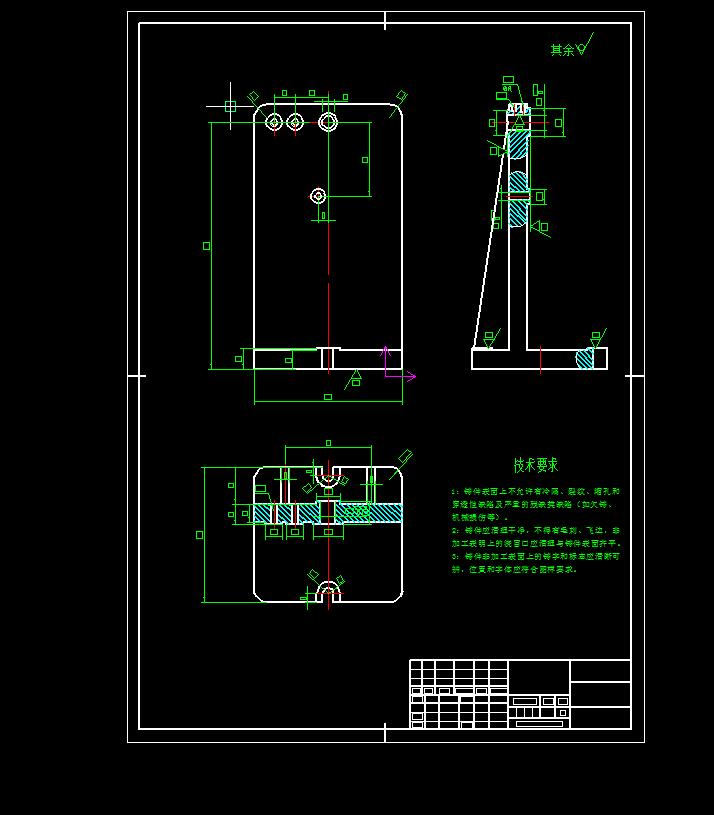

高低挡（高低档）拨叉加工工艺及钻5孔夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.55M，共计12个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_202911
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

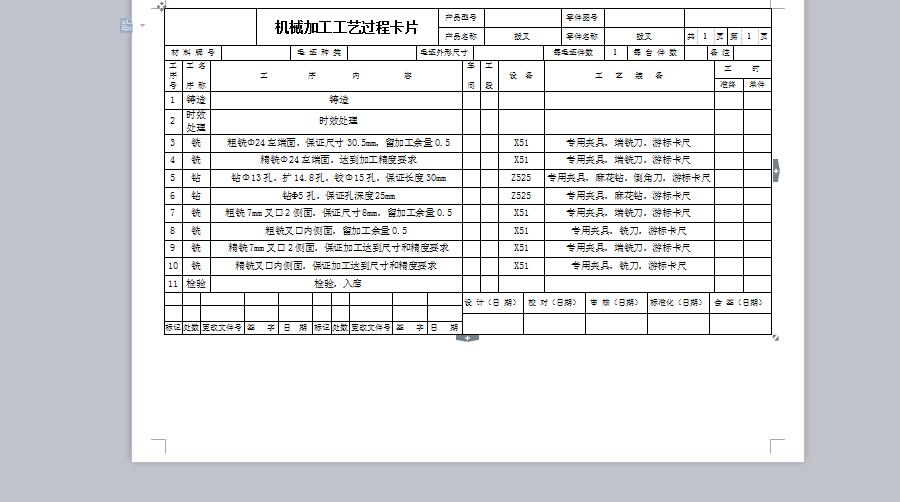

| 1 |  机械加工工艺过程卡片.DOC | 51.50K |
| 2 | 毛坯图.bak | 99.06K |
| 3 |  毛坯图.dwg | 105.67K |

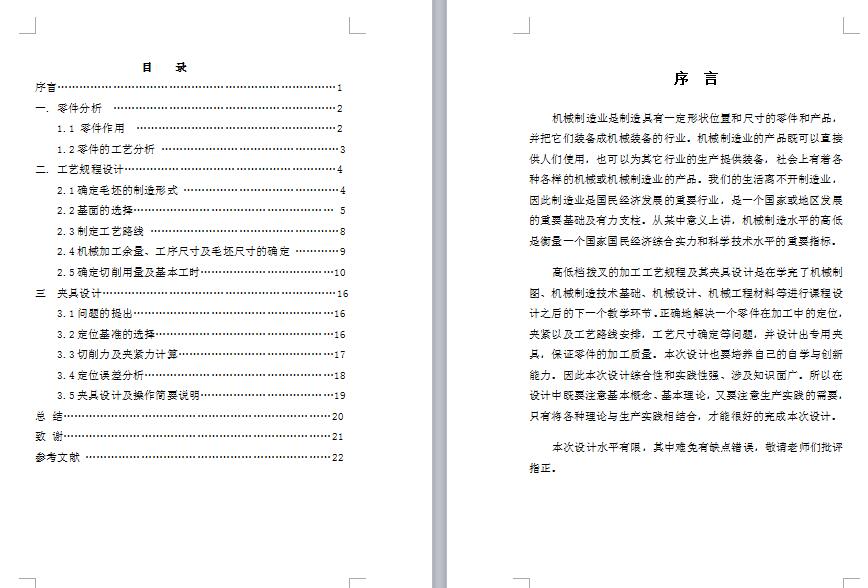

| 4 | 目录.doc | 24.00K |

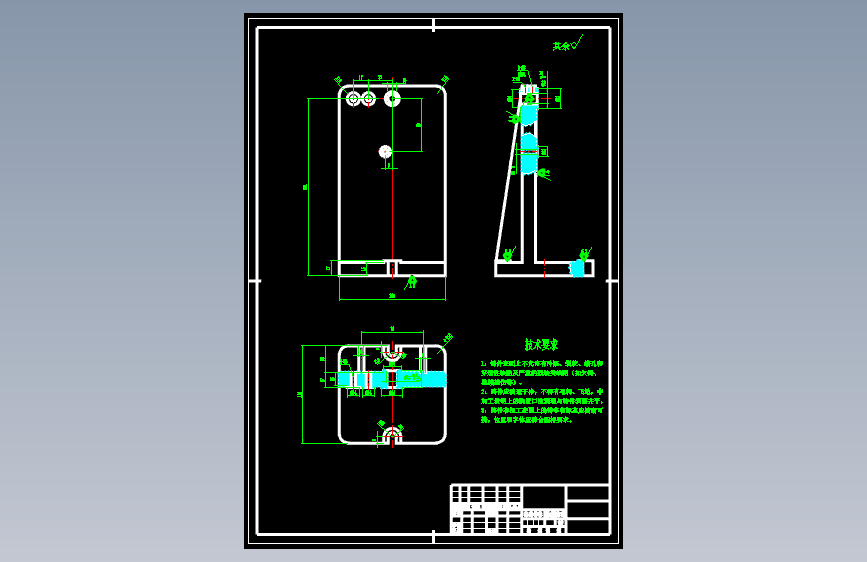

| 5 | 钻5孔夹具体.bak | 91.70K |
| 6 | 钻5孔夹具体.dwg | 121.80K |

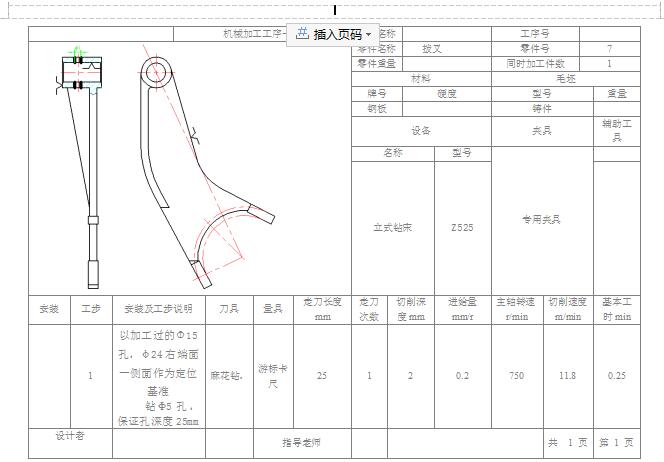

| 7 | 钻5孔工序卡.doc | 51.50K |
| 8 | 钻5孔装配图.bak | 131.51K |
| 9 | 钻5孔装配图.dwg | 213.84K |

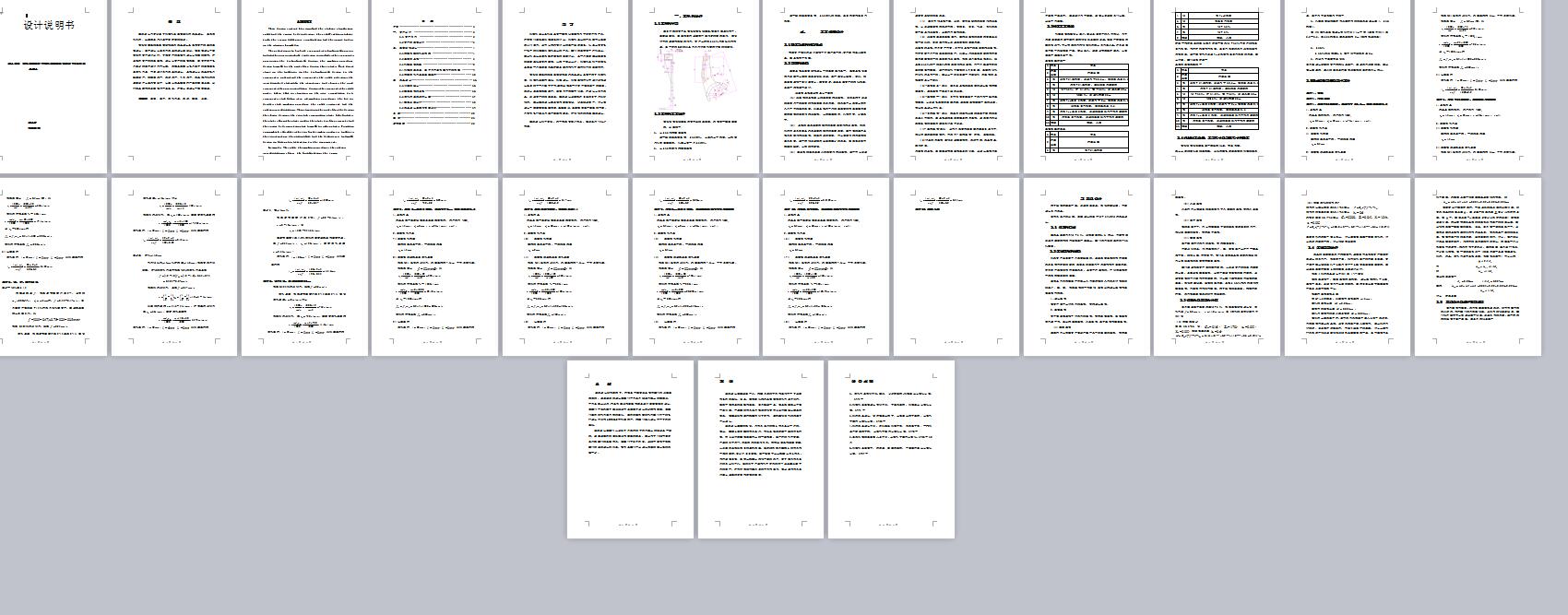

| 10 | 钻5孔说明书.doc | 447.00K |

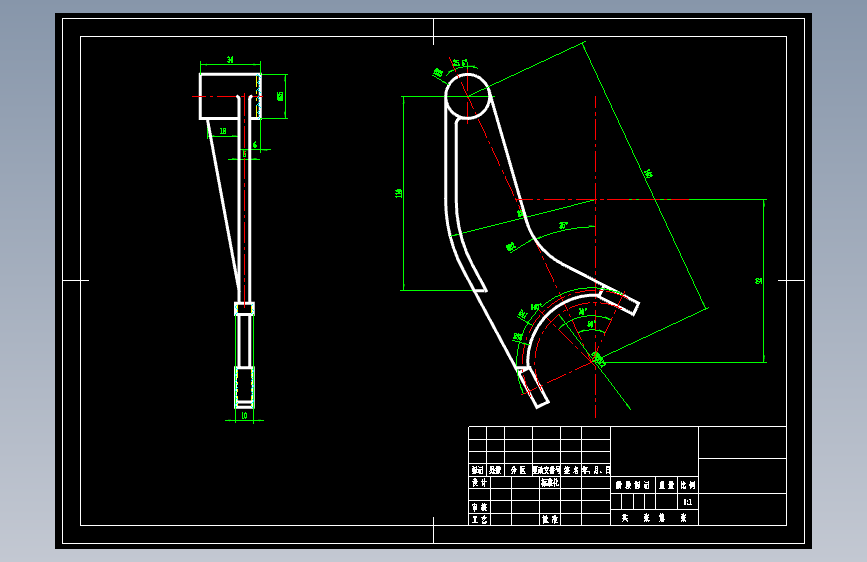

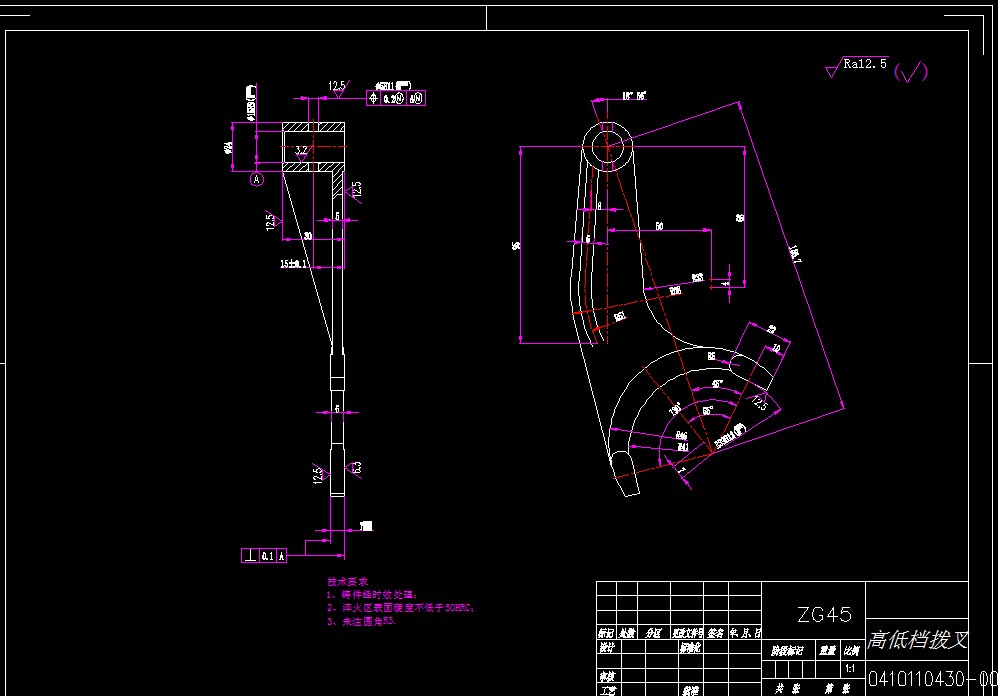

| 11 | 高低档拨叉.bak | 330.17K |
| 12 | 高低档拨叉.DWG | 103.09K |
