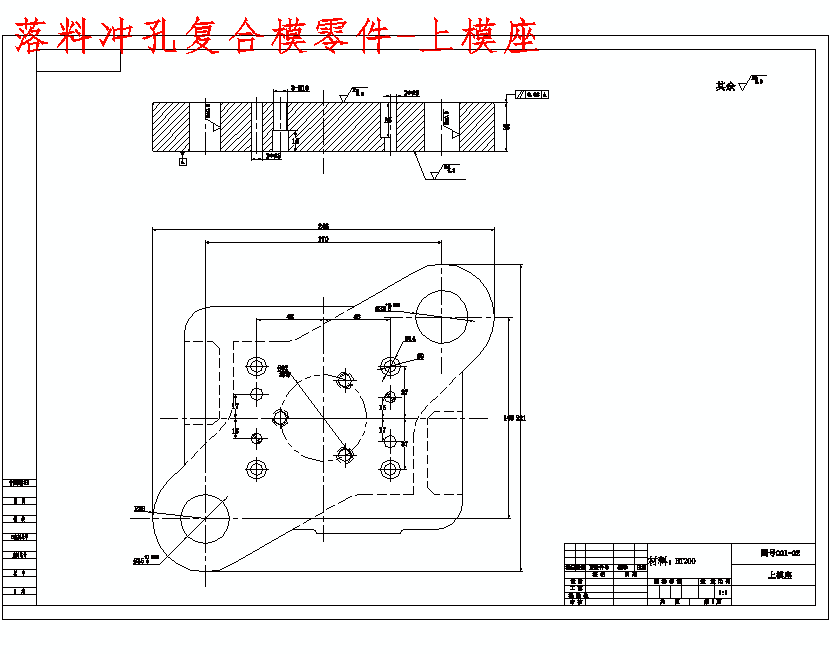

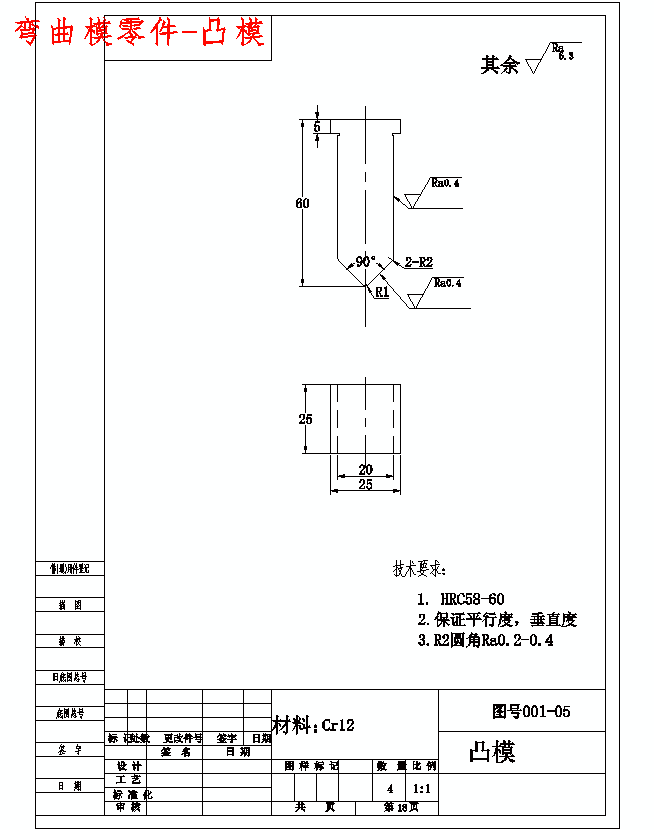

L形单孔支架座的落料冲孔、弯曲复合模具设计图
图纸描述
L形单孔支架座的落料冲孔、弯曲复合模具设计图图纸下载，该图纸类型属于建筑模型、钢结构图纸，图纸大小1.52M，共计23个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要225金币
立即下载 收藏
图纸信息
作者
齿轮王
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zongzhuangtu.dwg | 52.22K |
| 2 | 弯曲模装配图.dwg | 107.36K |
| 3 | 弯曲模零件-上垫板.dwg | 50.10K |
| 4 | 弯曲模零件-下模座板.dwg | 61.45K |
| 5 | 弯曲模零件-凸模.dwg | 52.22K |
| 6 | 弯曲模零件-凸模固定板.dwg | 57.41K |

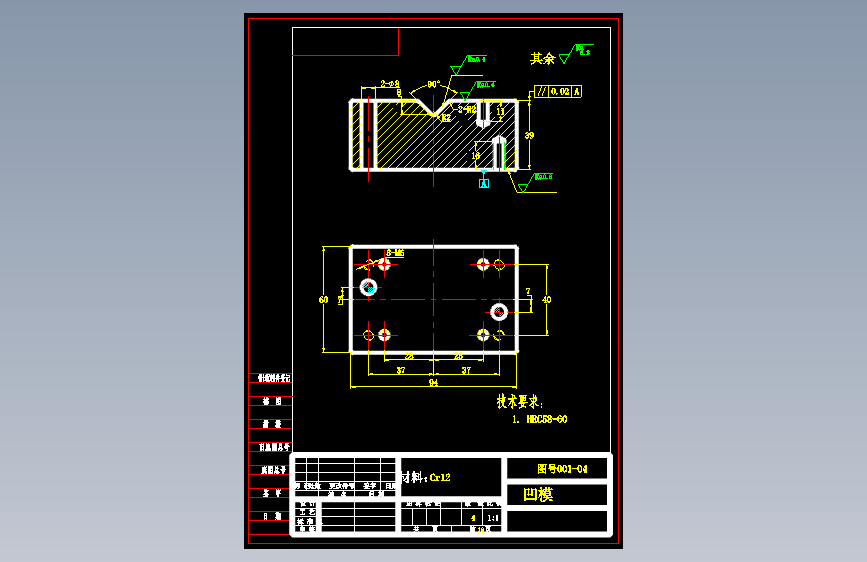

| 7 | 弯曲模零件-凹模.dwg | 65.77K |
| 8 | 弯曲模零件-定位板.dwg | 55.60K |
| 9 | 弯曲模零件-模柄固定板.dwg | 59.33K |

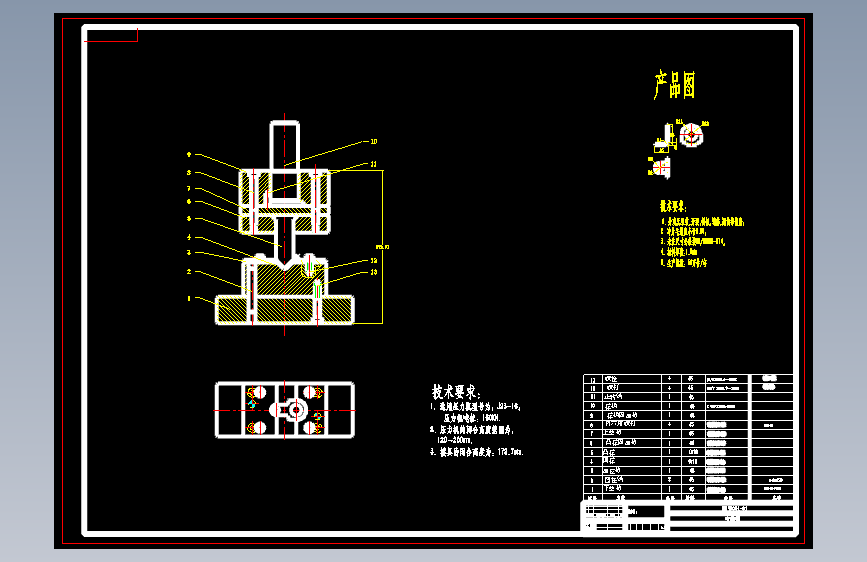

| 10 | 落料冲孔复合模装配图.dwg | 96.50K |
| 11 | 落料冲孔复合模零件-上垫板.dwg | 58.42K |

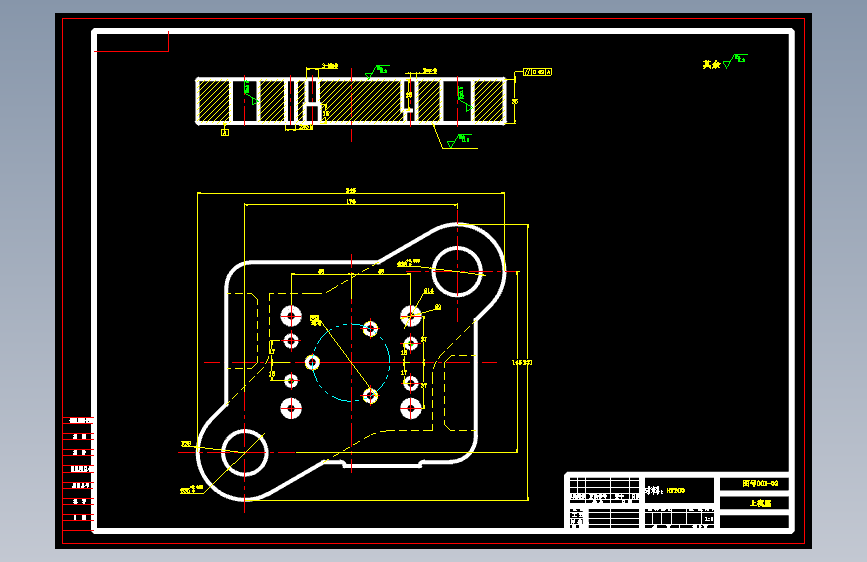

| 12 | 落料冲孔复合模零件-上模座.dwg | 69.48K |
| 13 | 落料冲孔复合模零件-下垫板.dwg | 56.25K |

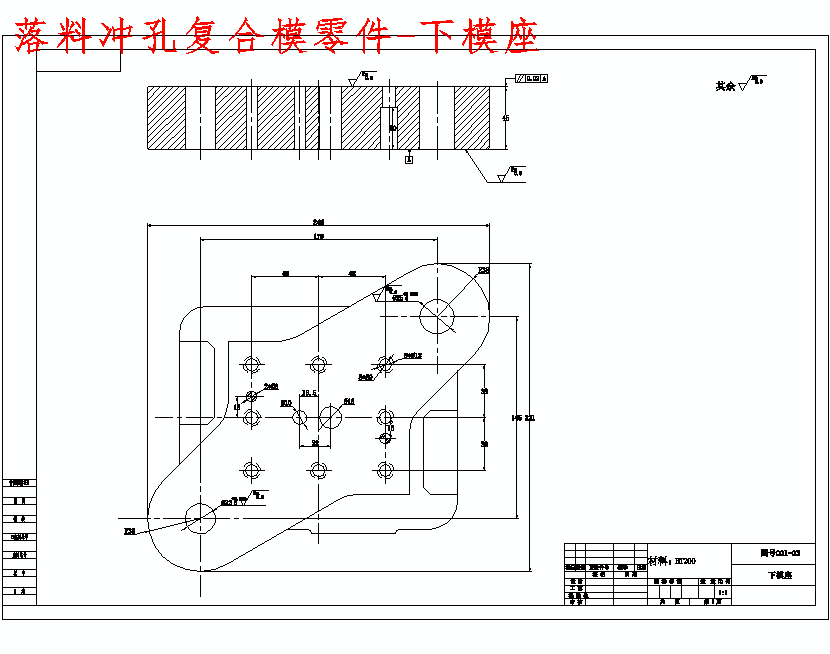

| 14 | 落料冲孔复合模零件-下模座.dwg | 65.02K |

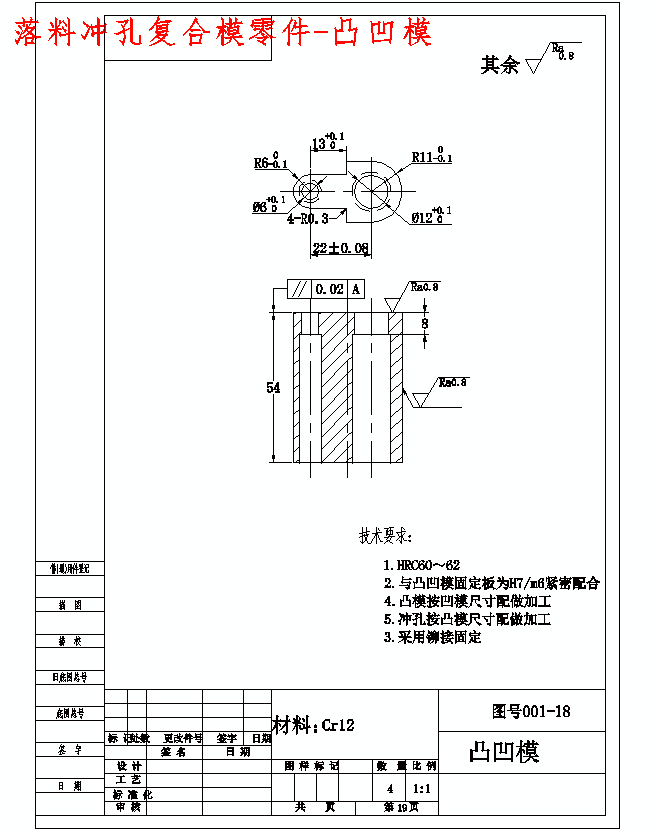

| 15 | 落料冲孔复合模零件-凸凹模.dwg | 54.38K |
| 16 | 落料冲孔复合模零件-凸凹模固定板.dwg | 63.04K |

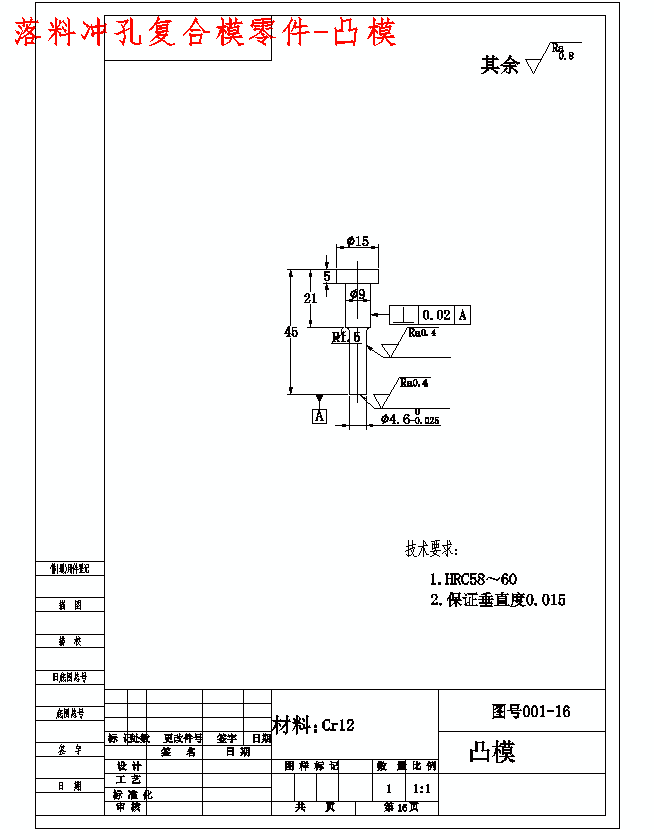

| 17 | 落料冲孔复合模零件-凸模.dwg | 52.07K |
| 18 | 落料冲孔复合模零件-凸模固定板.dwg | 62.67K |
| 19 | 落料冲孔复合模零件-凹模.dwg | 64.05K |

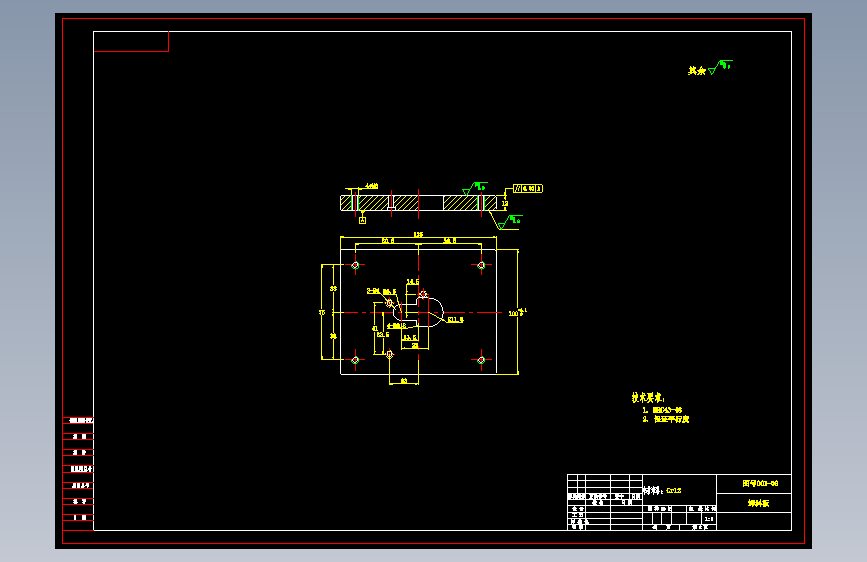

| 20 | 落料冲孔复合模零件-卸料板.dwg | 68.36K |
| 21 | 落料冲孔复合模零件-模柄.dwg | 60.04K |
| 22 | 落料冲孔复合模零件-顶件器.dwg | 56.10K |

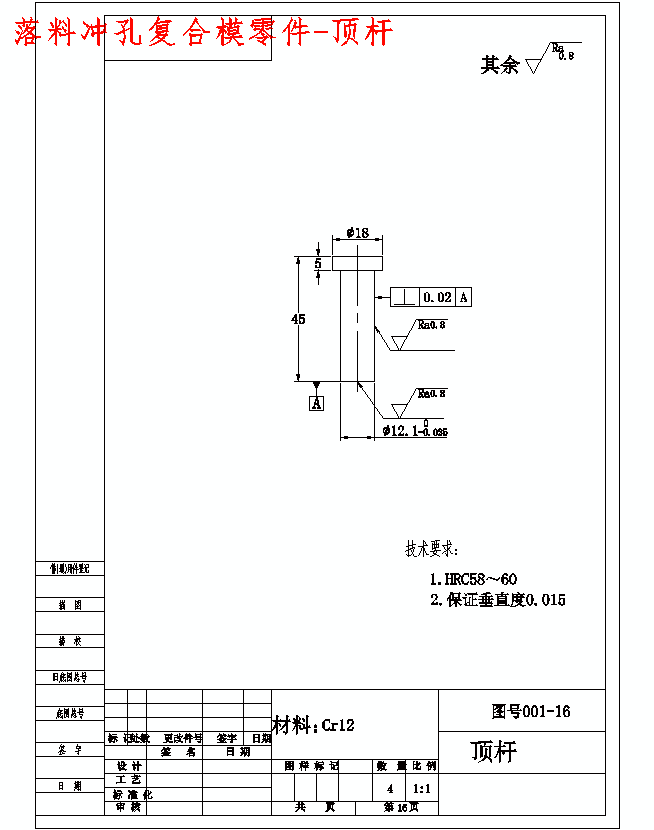

| 23 | 落料冲孔复合模零件-顶杆.dwg | 52.63K |
