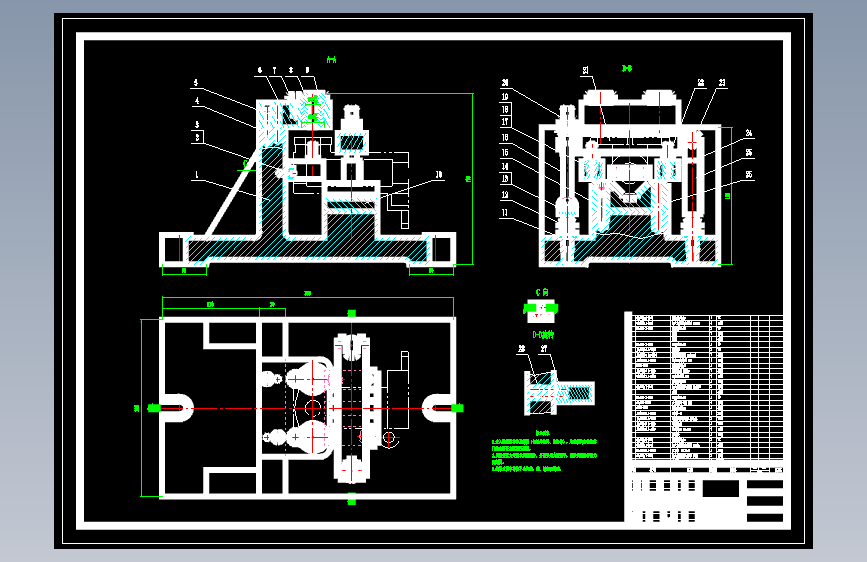

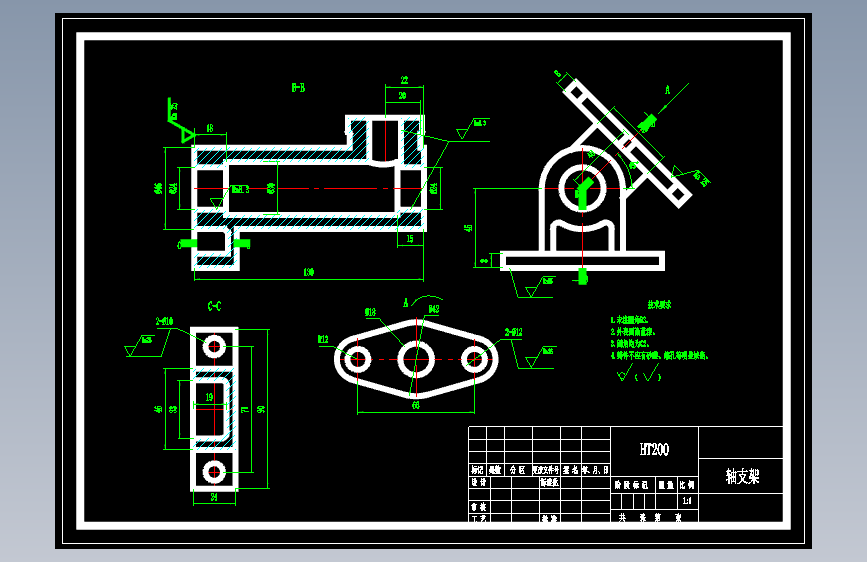

轴支架的加工工艺工装及钻2φ12孔夹具设计图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小3.43M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
轴支架的加工工艺工装及钻2φ12孔夹具设计
图纸描述
轴支架的加工工艺工装及钻2φ12孔夹具设计图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小3.43M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
王雨
已分享: 份作品

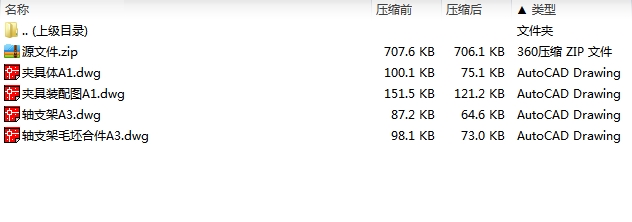

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

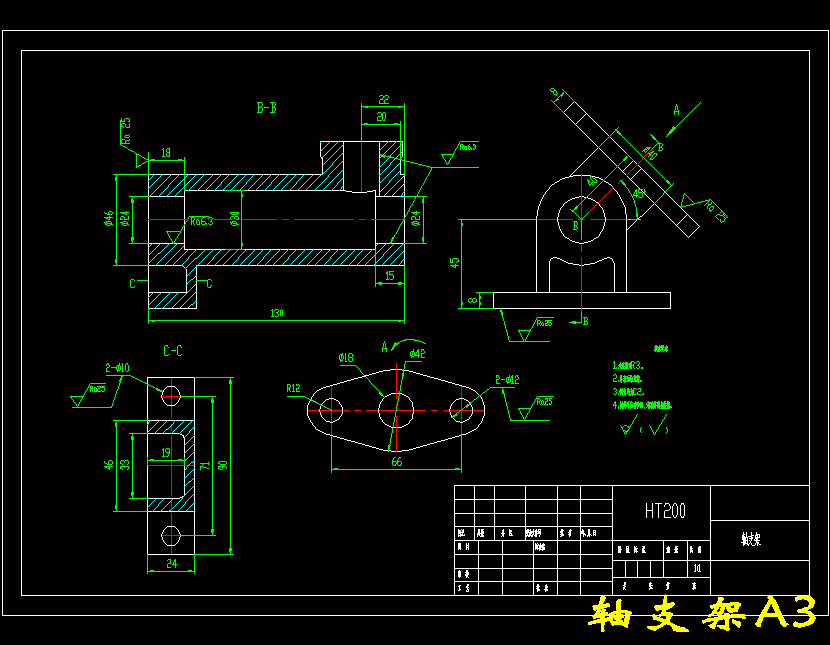

| 1 |  1-轴支架的加工工艺工装设计-钻2-Φ12孔夹具.doc | 874.45K |

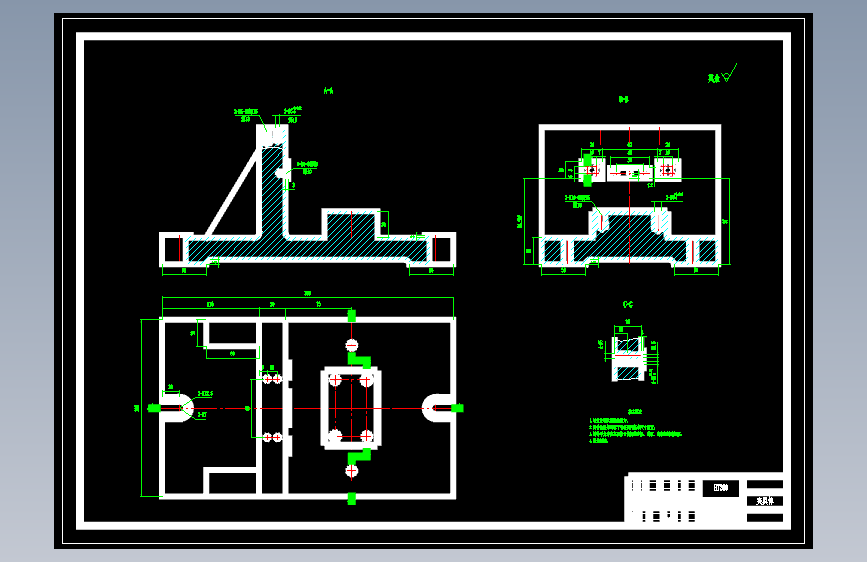

| 2 | 夹具体A1.bak | 100.12K |

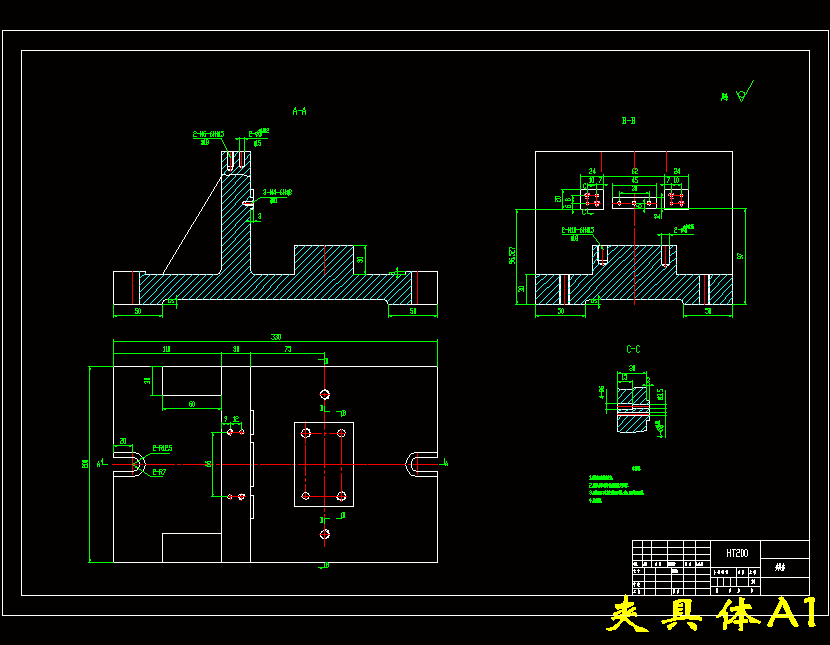

| 3 |  夹具体A1.dwg | 137.79K |
| 4 | 夹具装配图A1.bak | 151.52K |

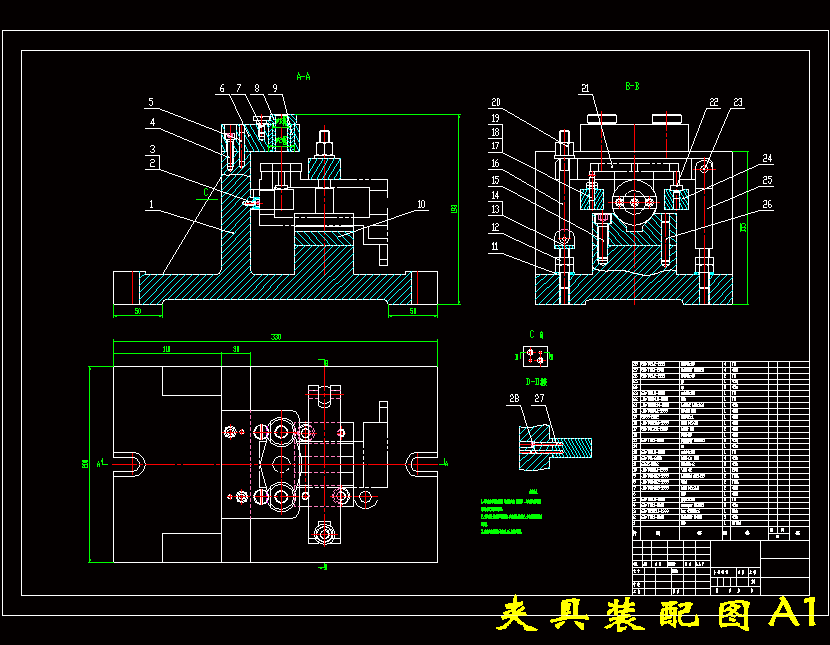

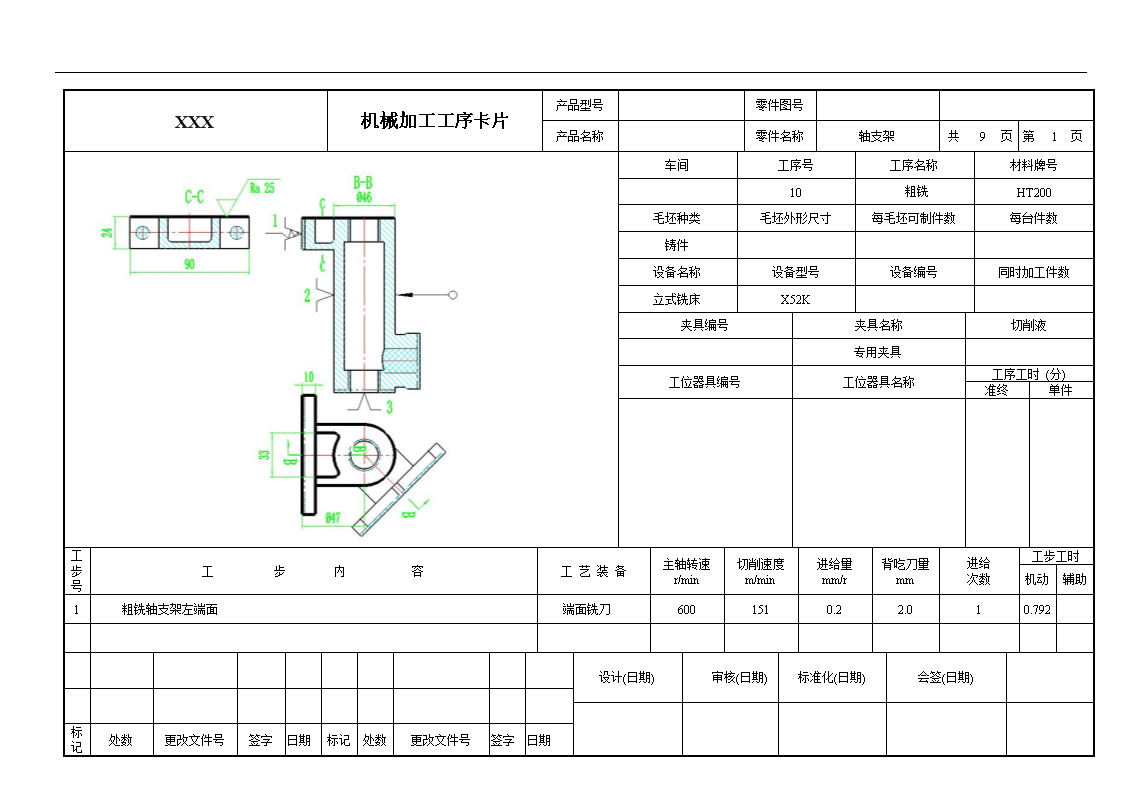

| 5 | 夹具装配图A1.dwg | 188.28K |
| 6 | 工序卡片10.doc | 80.00K |
| 7 | 工序卡片15.doc | 72.00K |
| 8 | 工序卡片20.doc | 76.50K |
| 9 | 工序卡片25.doc | 70.50K |
| 10 | 工序卡片30.doc | 70.00K |
| 11 | 工序卡片35.doc | 75.50K |
| 12 | 工序卡片40.doc | 77.50K |
| 13 | 工序卡片45.doc | 75.00K |
| 14 | 工序卡片50.doc | 75.50K |
| 15 | 工艺过程卡片.doc | 46.00K |

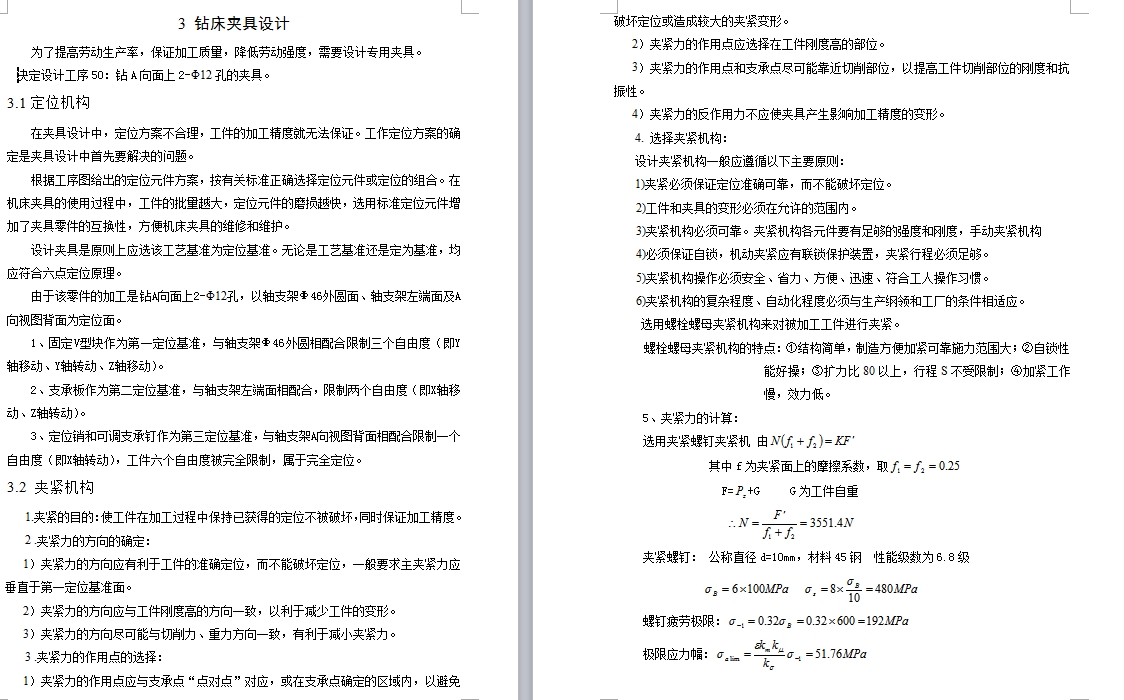

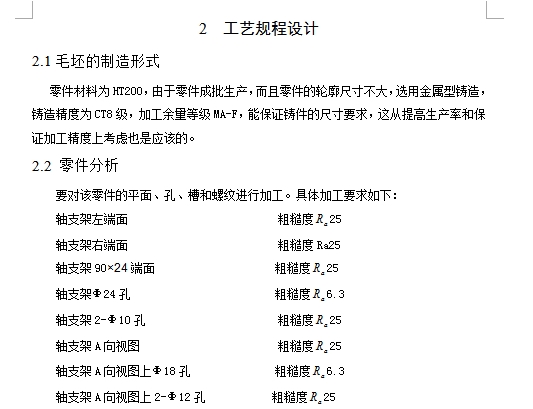

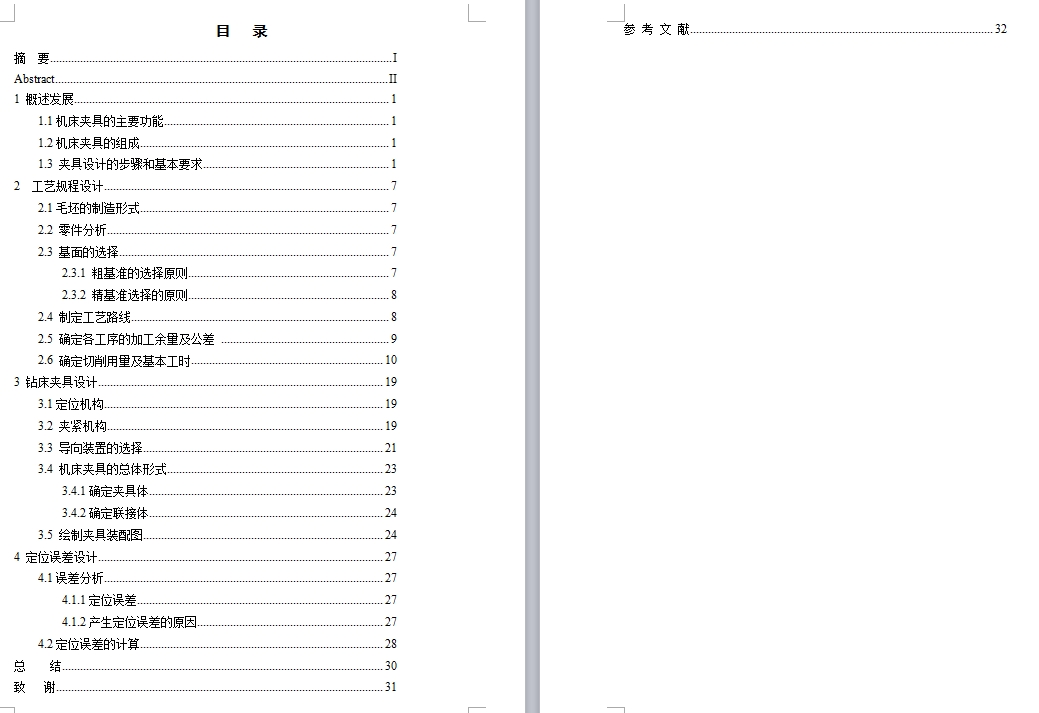

| 16 | 说明书.doc | 873.89K |
| 17 | 轴支架A3.bak | 87.21K |
| 18 | 轴支架A3.dwg | 124.90K |

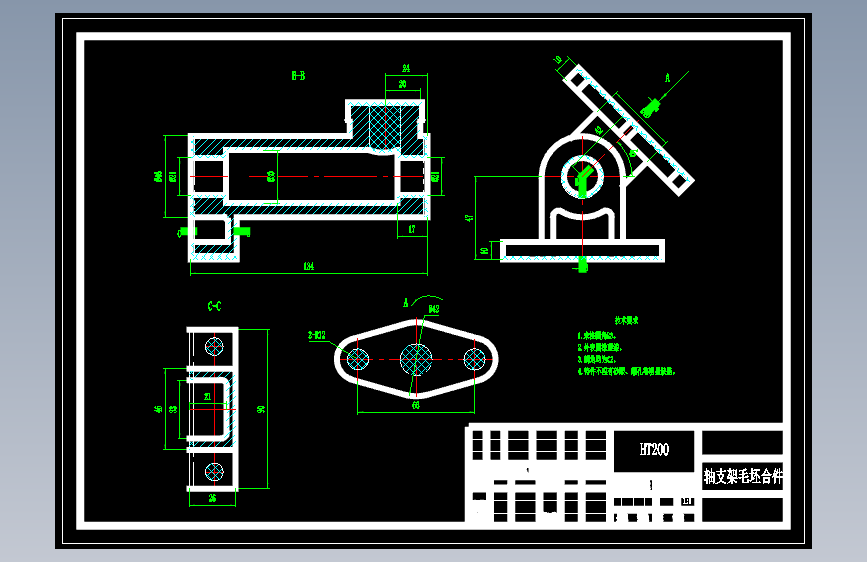

| 19 | 轴支架毛坯合件A3.bak | 98.12K |
| 20 | 轴支架毛坯合件A3.dwg | 132.24K |
| 21 |  轴支架的加工工艺工装设计-钻2-Φ12孔夹具任务书.docx | 18.45K |
