开关座板铣13×46的槽的夹具设计
图纸描述
开关座板铣13×46的槽的夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.08M，共计9个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_203026
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

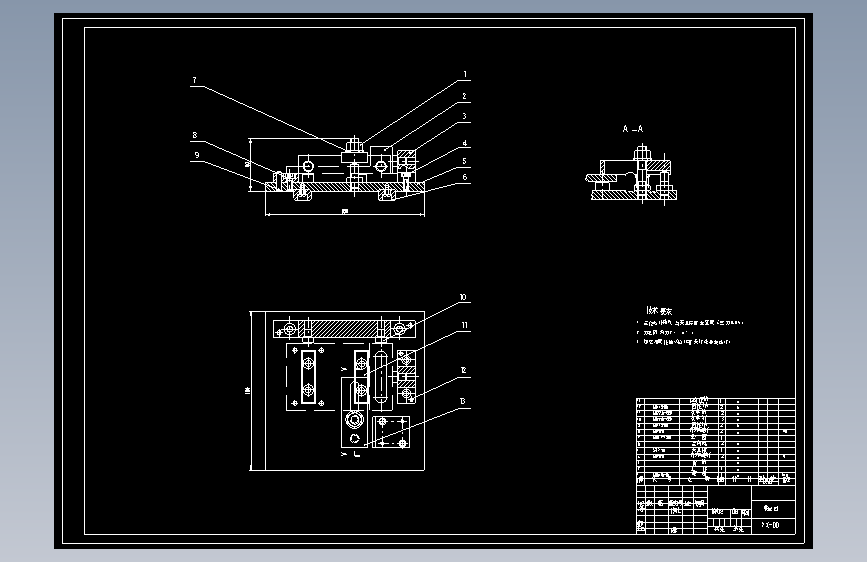

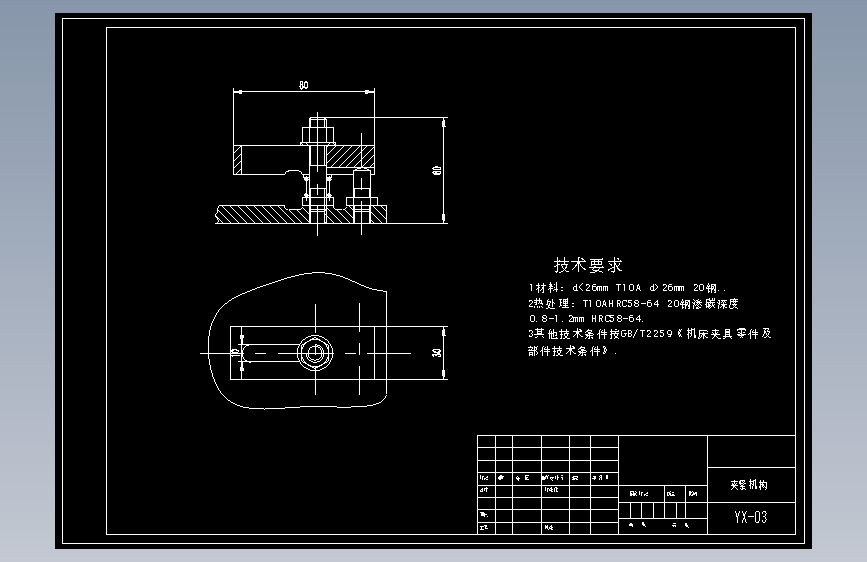

| 1 |  A1-装配图.dwg | 211.89K |
| 2 | A3-夹紧机构.dwg | 169.87K |

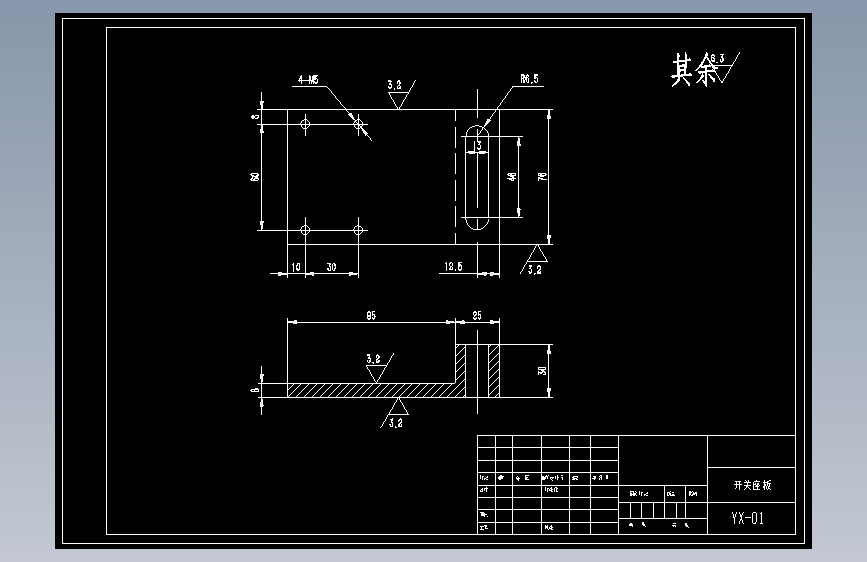

| 3 | A3-开关座板零件图.dwg | 149.06K |

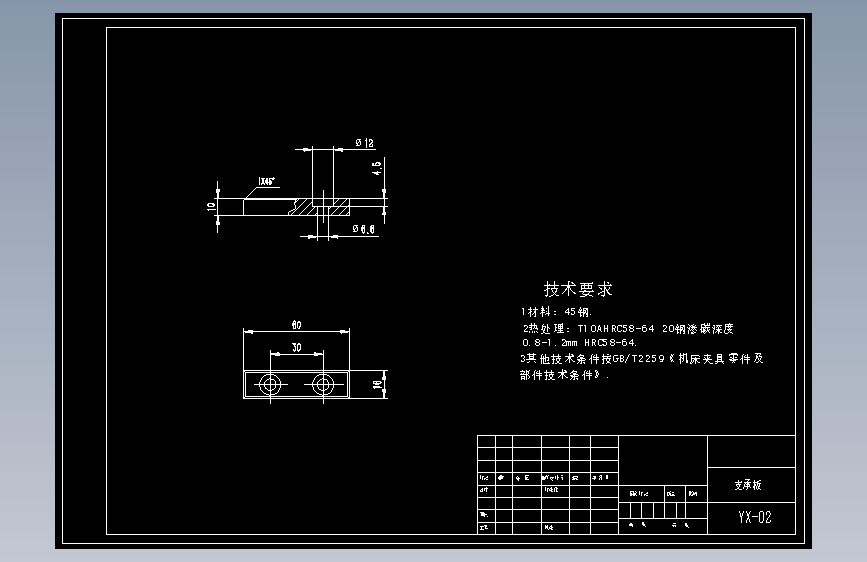

| 4 | A3-支撑板.dwg | 140.55K |

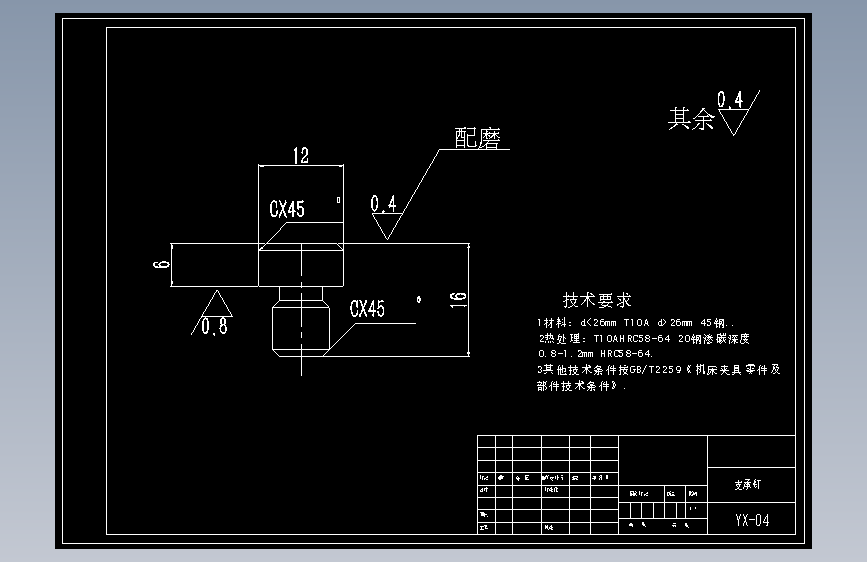

| 5 | A3-支撑钉.dwg | 139.76K |
| 6 |  装备课设任务书.doc | 13.50K |
| 7 | 装备课设计划书.doc | 18.00K |
| 8 | 说明书封皮.doc | 13.50K |
| 9 | 说明书：开关座板夹具设计.doc | 226.00K |
