在现代工业当中，模具属于最基本的技术，很多机械理论都是建立在模具技术之上，因此模具技术对机械行业做出了很大的贡献。模具技术是否先进，很大程度上，决定了机械工业技术的先进程度。现代生活中，模具技术应用于各个领域，日常生活中，很多日用品也是模具生产出来的，而且一些还是国外进口的，也就是说，国外的模具技术，在一定的程度上，还领先与中国，从这个方面看，我国模具技术还有待于提高和发展。 本次课题，选择的是一个U形弯曲件，作为典型的案例，设计其模具结构。此零件形状简单，生产量为中批量。设计模具前，对零件进行分析，选择合适的工序组合和冲压方案，通过合理组合选择最佳排样方案，这部分尤为重要，后续对型腔尺寸，模

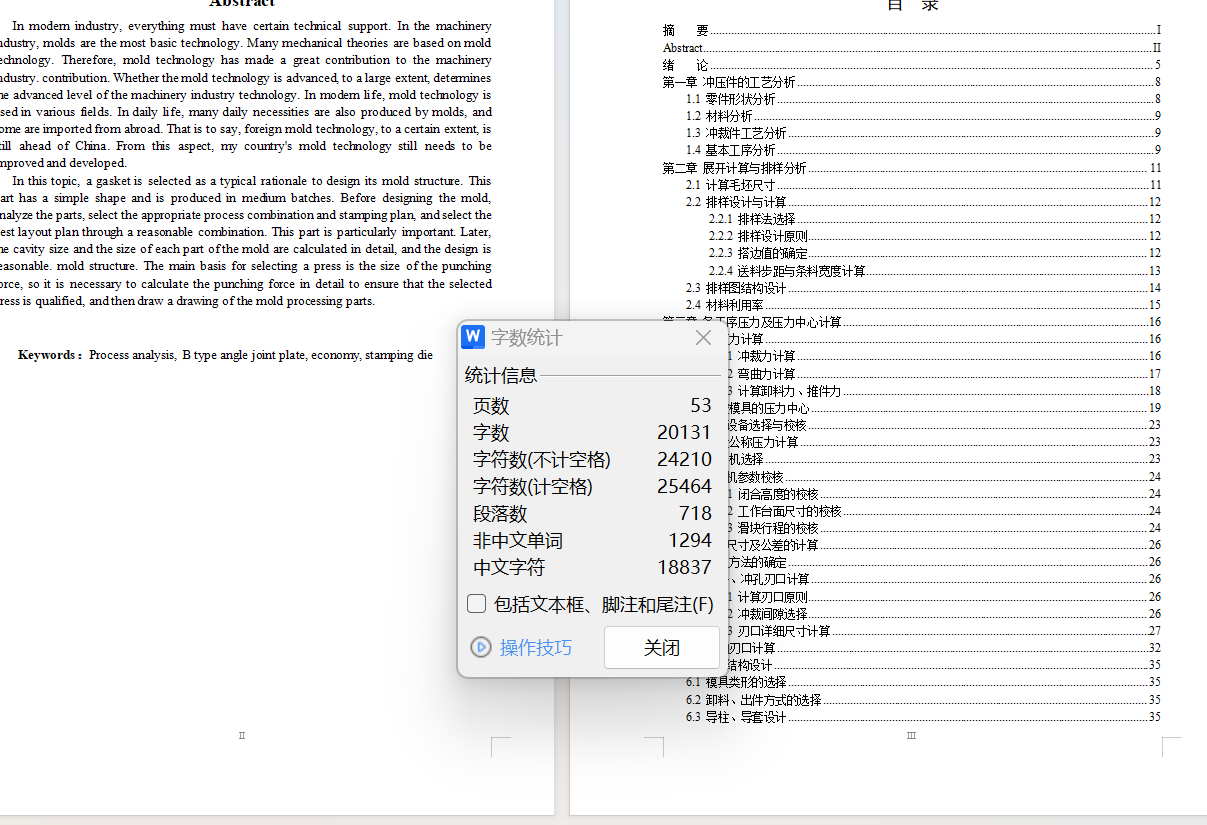

U形弯曲件级进模设计说明书20000字+二维图

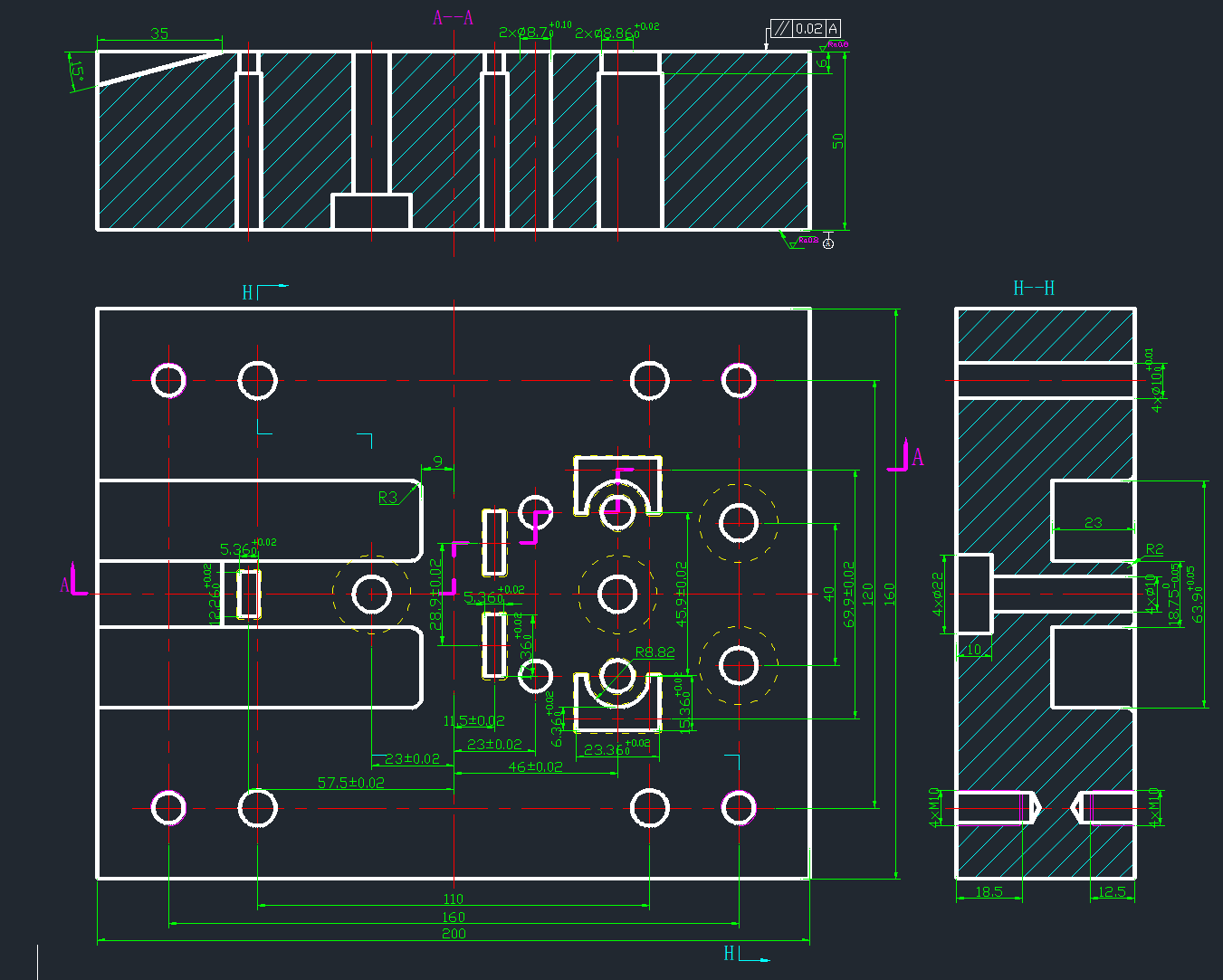

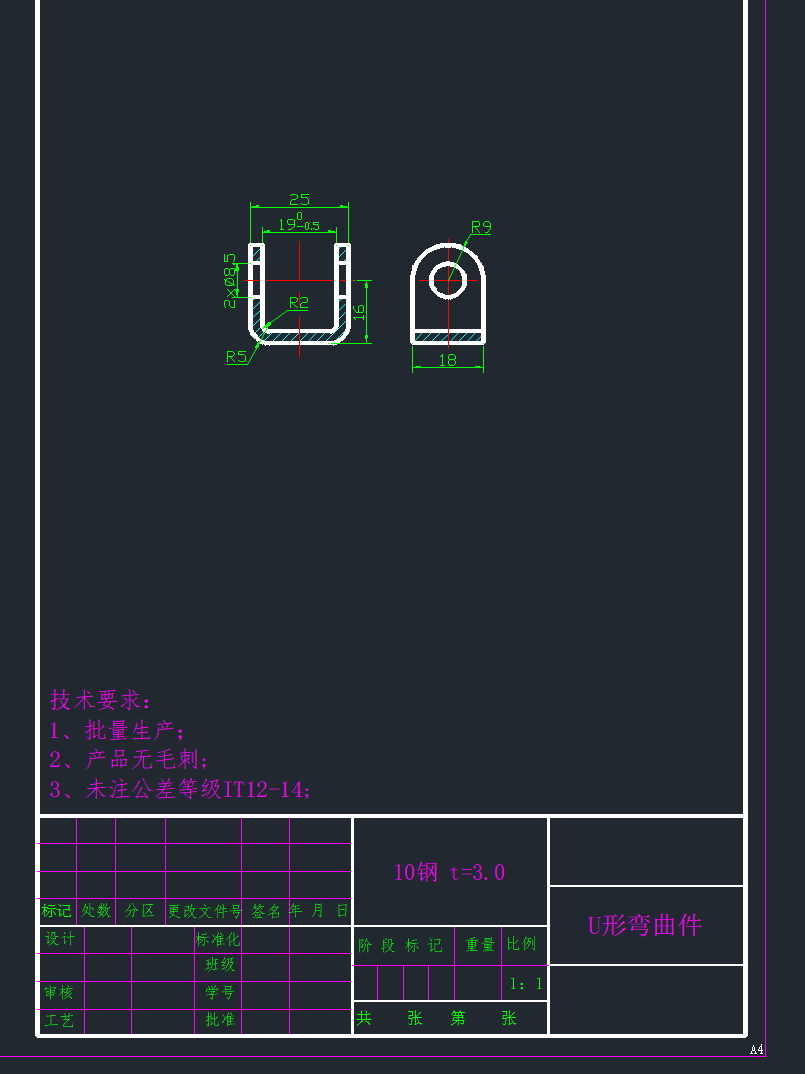

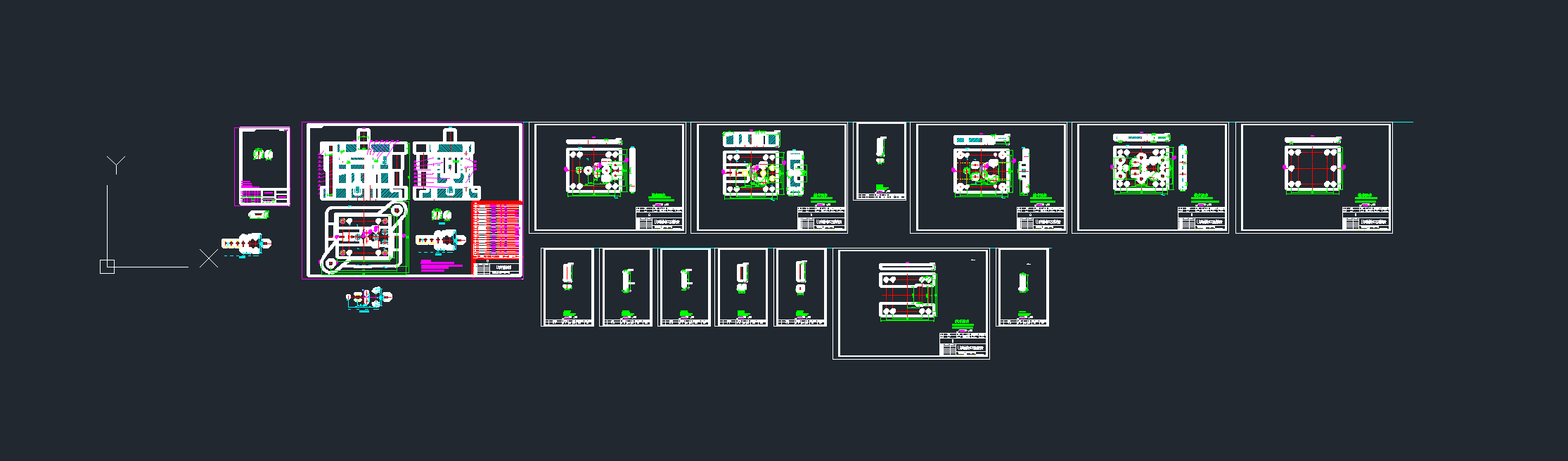

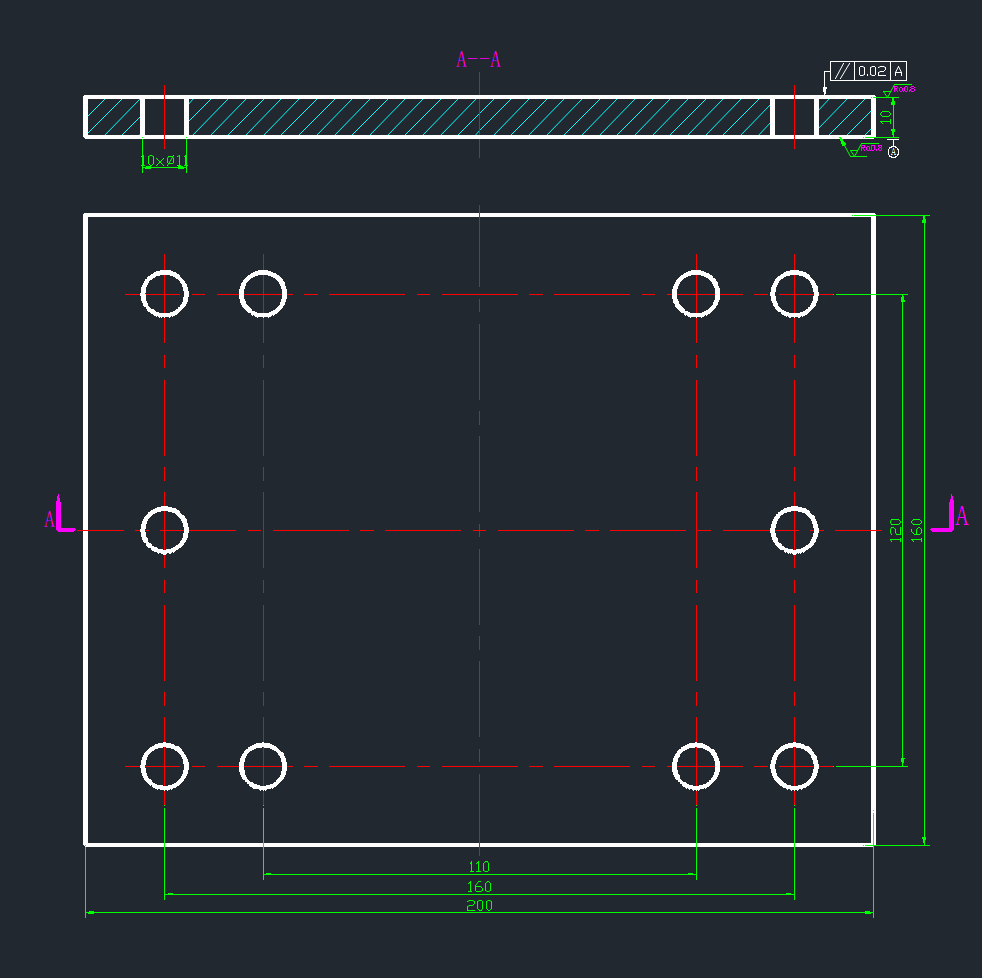

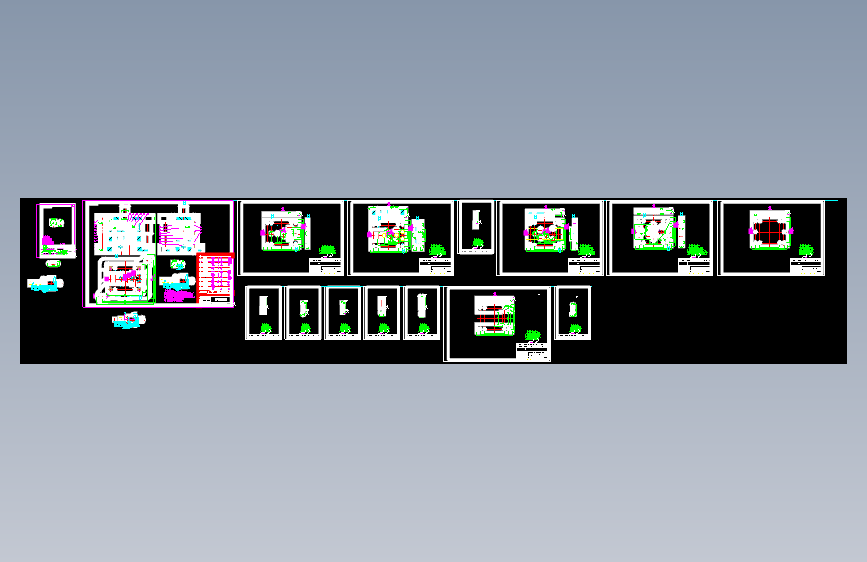

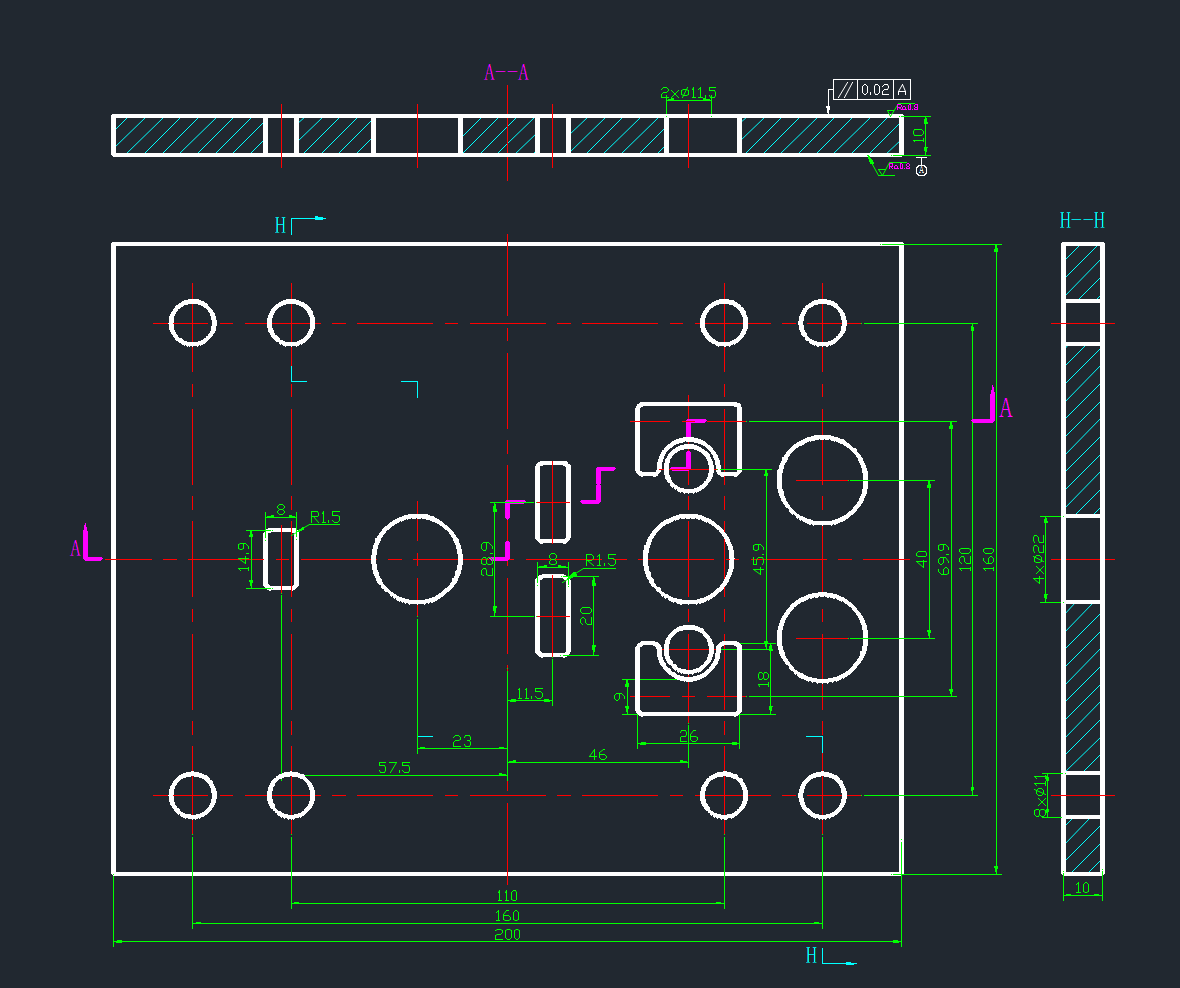

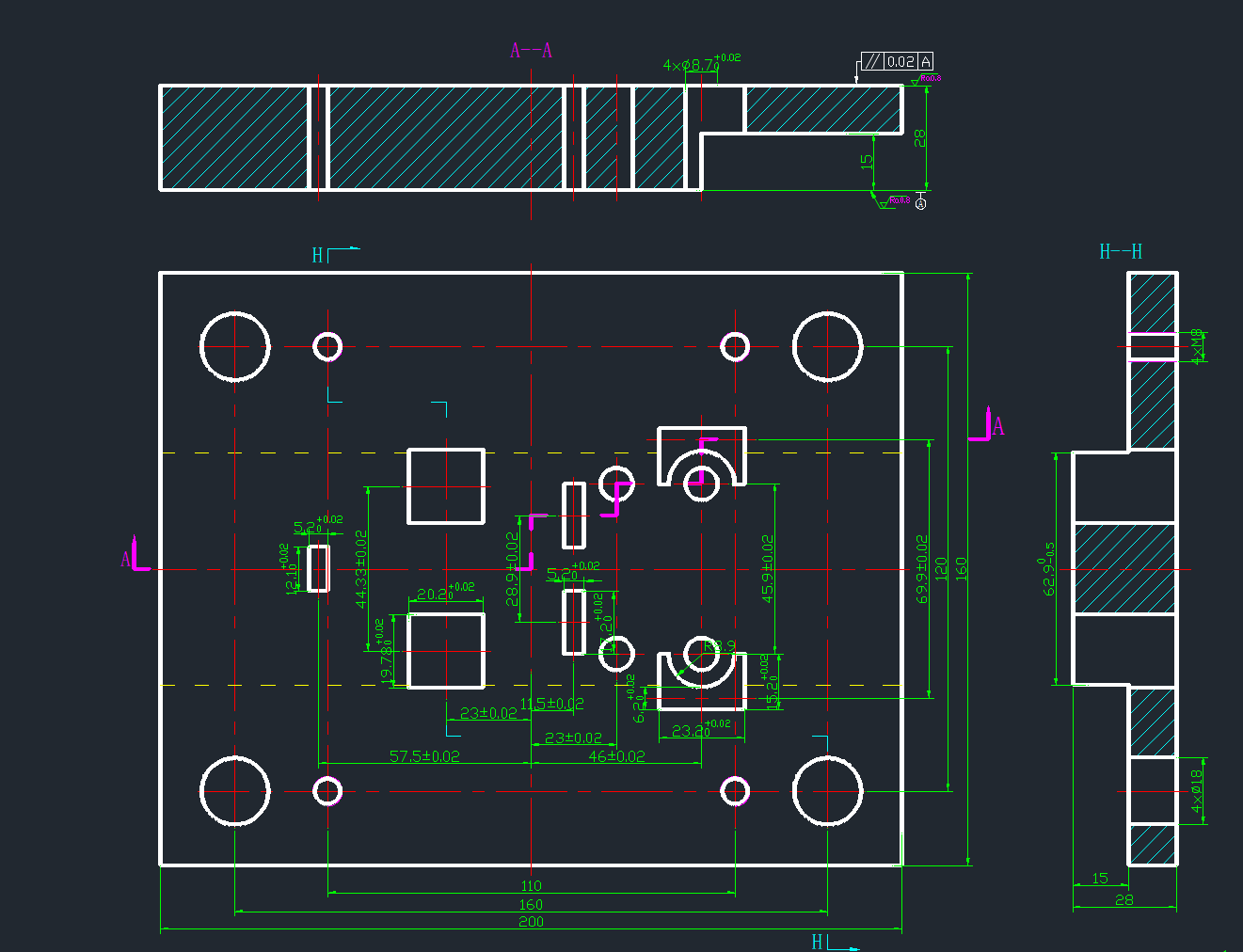

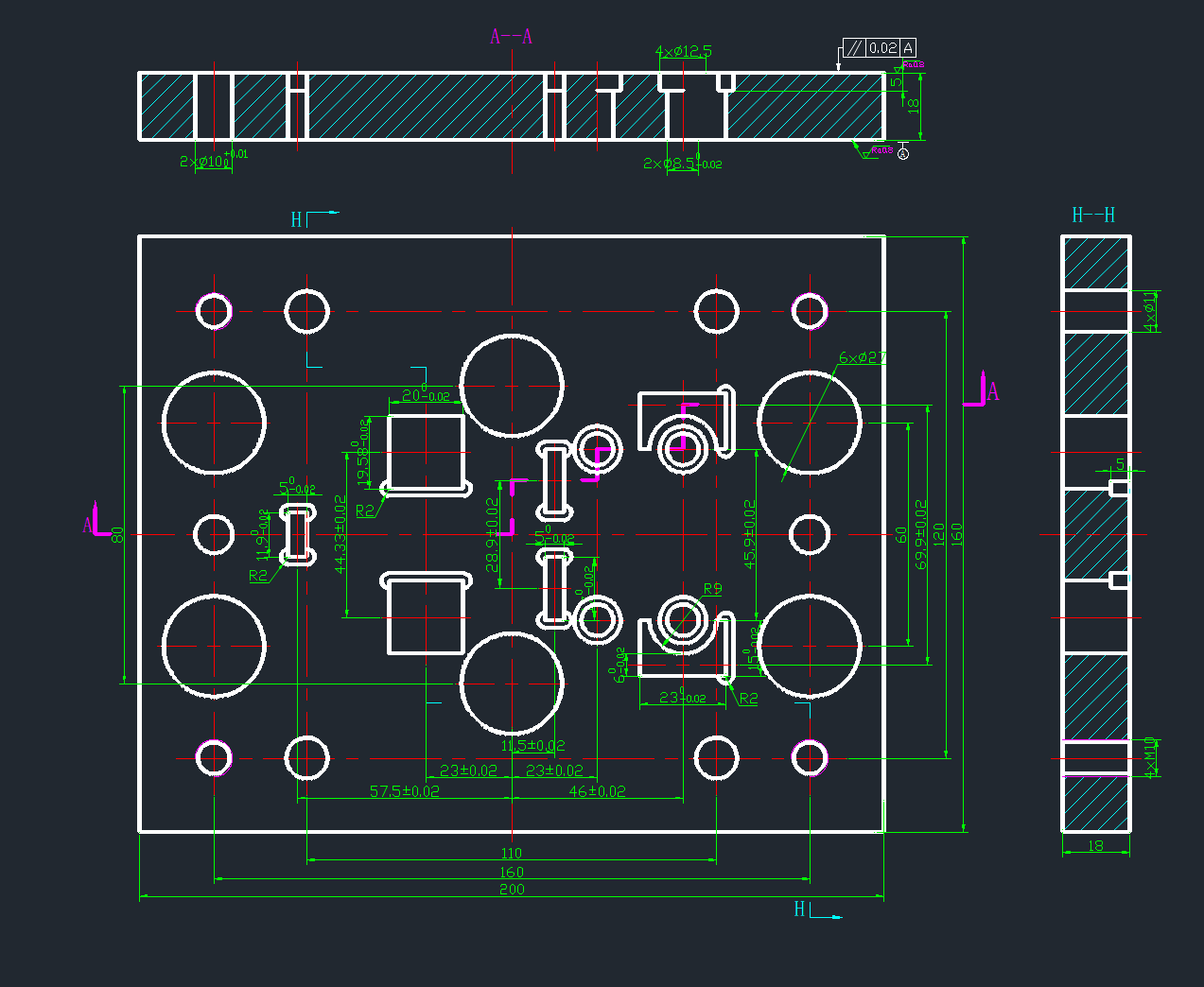

图纸描述
在现代工业当中，模具属于最基本的技术，很多机械理论都是建立在模具技术之上，因此模具技术对机械行业做出了很大的贡献。模具技术是否先进，很大程度上，决定了机械工业技术的先进程度。现代生活中，模具技术应用于各个领域，日常生活中，很多日用品也是模具生产出来的，而且一些还是国外进口的，也就是说，国外的模具技术，在一定的程度上，还领先与中国，从这个方面看，我国模具技术还有待于提高和发展。 本次课题，选择的是一个U形弯曲件，作为典型的案例，设计其模具结构。此零件形状简单，生产量为中批量。设计模具前，对零件进行分析，选择合适的工序组合和冲压方案，通过合理组合选择最佳排样方案，这部分尤为重要，后续对型腔尺寸，模
下载需要350金币
立即下载 收藏
图纸信息
作者
WX_203005
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  U形弯曲件-级进模.bak | 792.07K |
| 2 |  U形弯曲件-级进模.dwg | 841.91K |
| 3 | U形弯曲件-设计说明书20000字.doc | 909.50K |
