JDCC1000型履带式起重机底盘的设计
图纸描述
JDCC1000型履带式起重机底盘的设计图纸下载，该图纸类型属于机械设备、工程/建筑机械图纸，图纸大小22.12M，共计24个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
铸造侠
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  下车液压系统.dwg | 262.41K |
| 2 | 履带板.dwg | 303.47K |

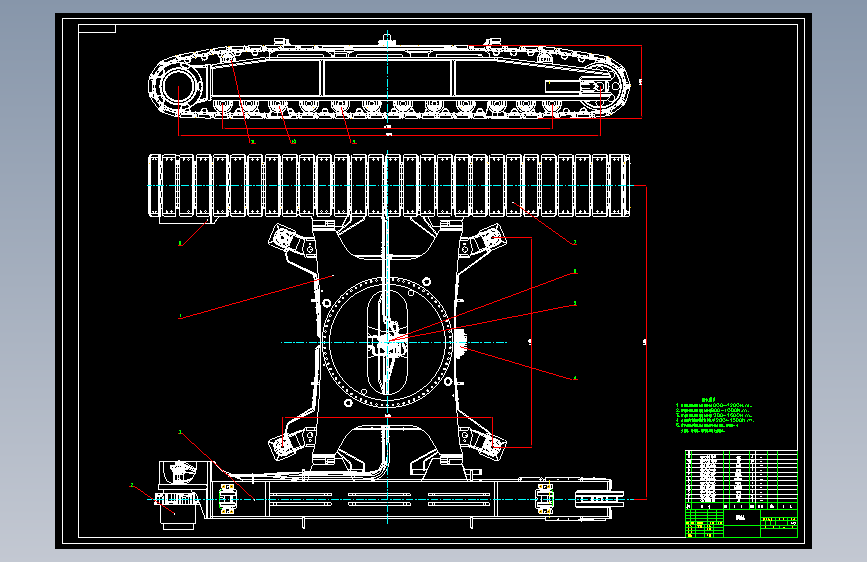

| 3 | 底盘装配图.dwg | 1.22M |

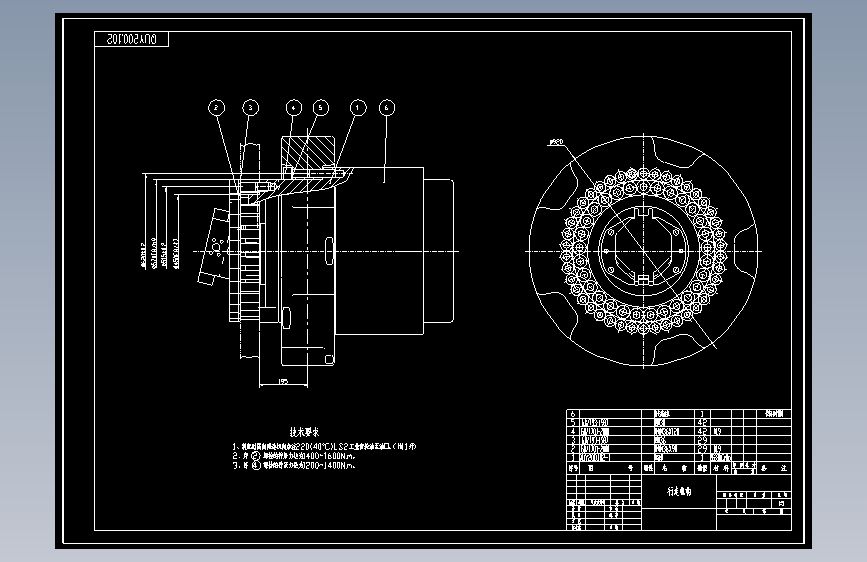

| 4 | 行走机构.dwg | 479.44K |
| 5 |  JDCC1000履带起重机底盘设计-丁美莲.DOC | 8.51M |
| 6 |  下车液压系统.exb | 182.50K |
| 7 | 履带板.exb | 207.00K |
| 8 | 底盘装配图.exb | 765.50K |
| 9 | 行走机构.exb | 291.50K |
| 10 | JDCC1000履带起重机底盘设计-丁美莲.DOC | 8.51M |
| 11 | 下车液压系统.exb | 182.50K |
| 12 | 履带板.exb | 207.00K |
| 13 | 底盘装配图.exb | 765.50K |
| 14 | 行走机构.exb | 291.50K |
| 15 | JDCC1000履带起重机底盘设计-丁美莲.DOC | 8.51M |
| 16 |  下车液压系统.pdf | 52.27K |
| 17 | 履带板.pdf | 64.26K |
| 18 | 底盘电气原理.pdf | 30.55K |
| 19 | 支腿油缸.pdf | 81.33K |
| 20 | 行走机构.pdf | 109.59K |
| 21 | 装配图.pdf | 415.75K |
| 22 | 车架.pdf | 143.35K |
| 23 | 销轴.pdf | 30.86K |
| 24 | 驱动轮.pdf | 66.92K |
