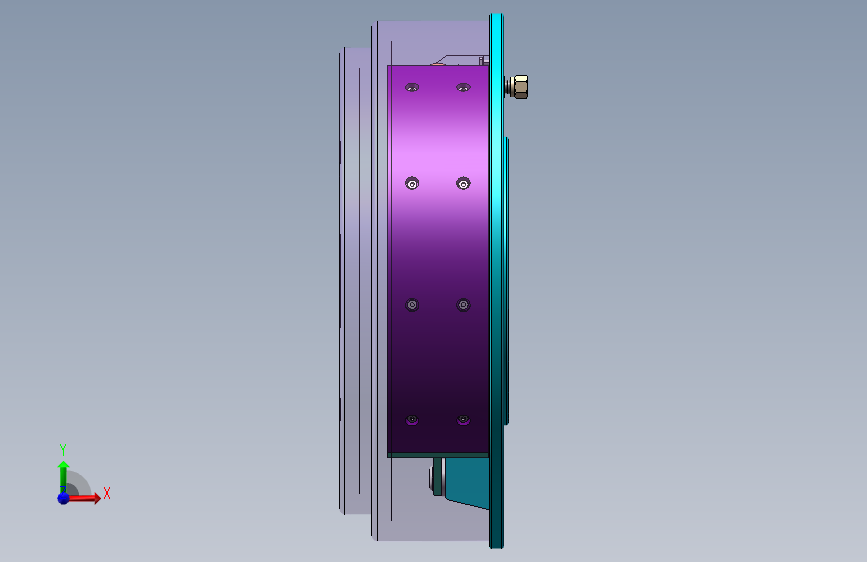

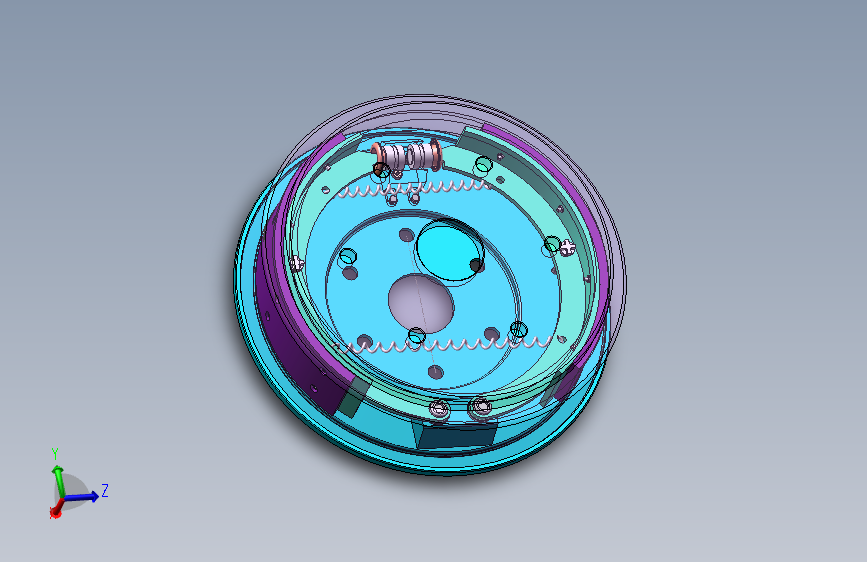

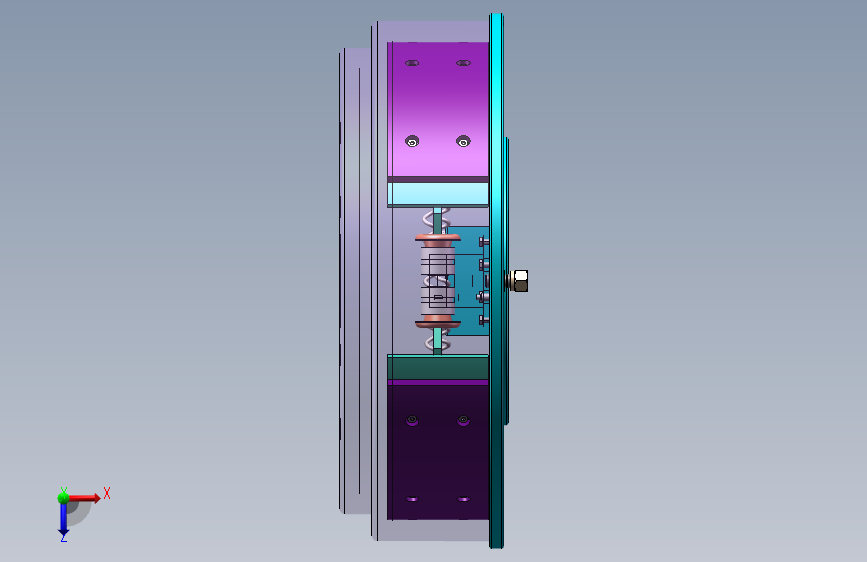

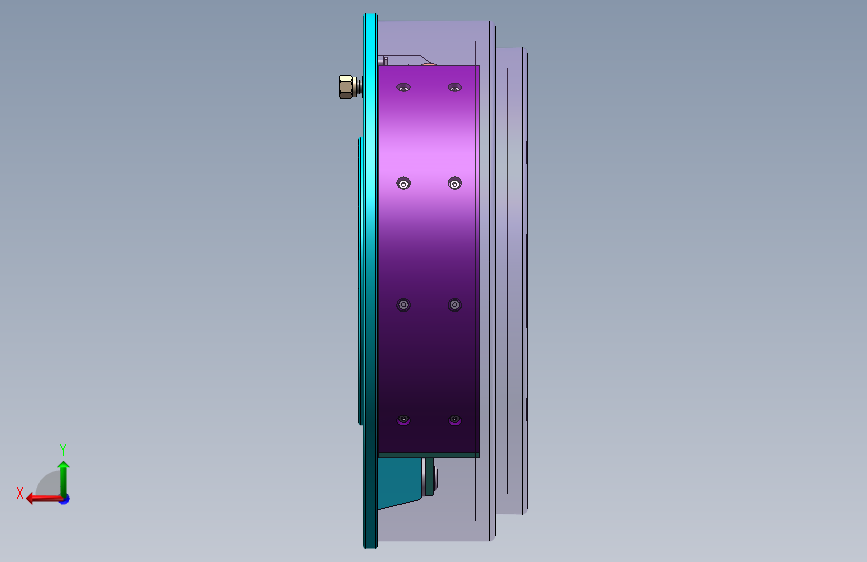

商用客车鼓式制动器结构及其操纵机构设计及三维仿真【三维SolidWorks】图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小25.31M,图纸格式为dwg,sldprt,sldasm,图纸软件为SOLIDWORKS 2021,可供设计参考。
商用客车鼓式制动器结构及其操纵机构设计及三维仿真【三维SolidWorks】
图纸描述
商用客车鼓式制动器结构及其操纵机构设计及三维仿真【三维SolidWorks】图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小25.31M,图纸格式为dwg,sldprt,sldasm,图纸软件为SOLIDWORKS 2021,可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
小黄
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

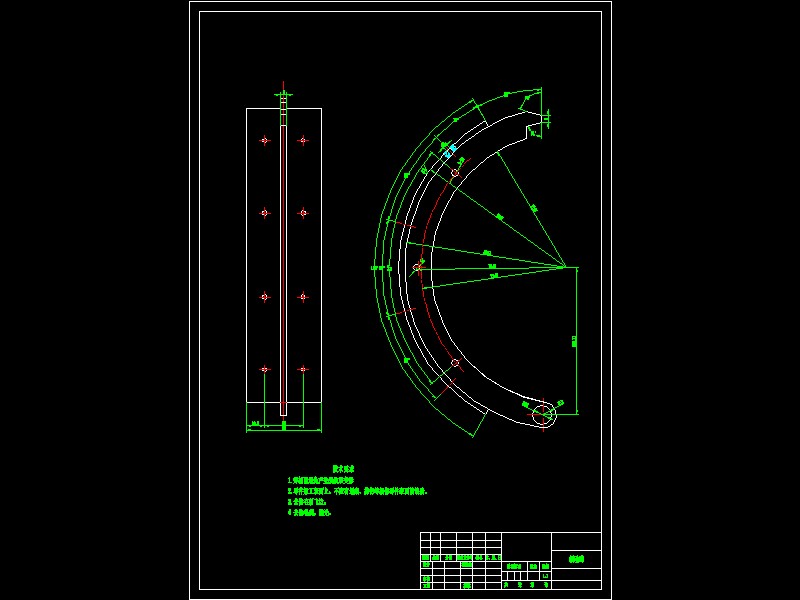

| 1 |  制动主缸A1.dwg | 268.66K |
| 2 | 制动蹄A2.dwg | 150.53K |

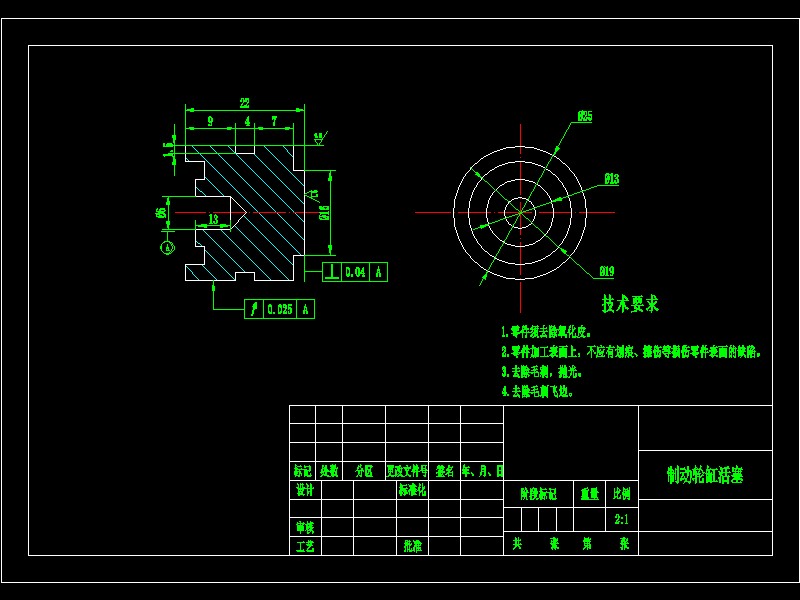

| 3 | 制动轮缸活塞A4.dwg | 139.59K |

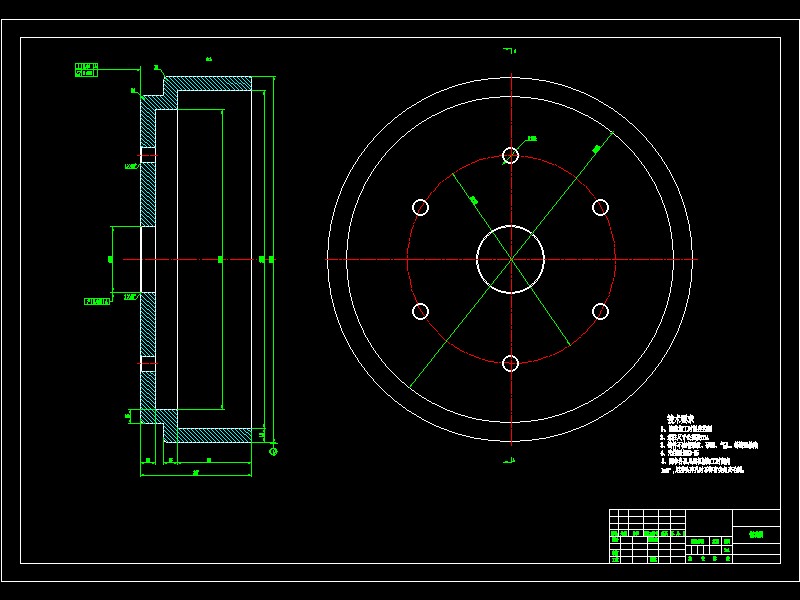

| 4 | 制动鼓A1.dwg | 147.81K |
| 5 |  开题报告.doc | 29.50K |
| 6 | 摩擦衬片A2.dwg | 131.56K |
| 7 | 说明书.doc | 815.51K |
| 8 | 领从蹄式鼓式制动器A0.dwg | 367.50K |
| 9 |  GB／T41-20001型六角螺母C级M20.SLDPRT | 92.21K |
| 10 | GB／T91-2000开口销A型6．3×32.SLDPRT | 97.03K |
| 11 | GB／T93-1987标准型弹性垫圈零件8×4．2.SLDPRT | 121.26K |
| 12 | JBZQ4075Z形橡胶油封20.SLDPRT | 101.20K |
| 13 | 出油口单向阀.SLDPRT | 79.51K |
| 14 | 出油口垫圈.SLDPRT | 64.24K |
| 15 | 出油口接头.SLDPRT | 82.82K |
| 16 | 出油垫圈.SLDPRT | 163.97K |
| 17 | 出油螺栓.SLDPRT | 112.72K |

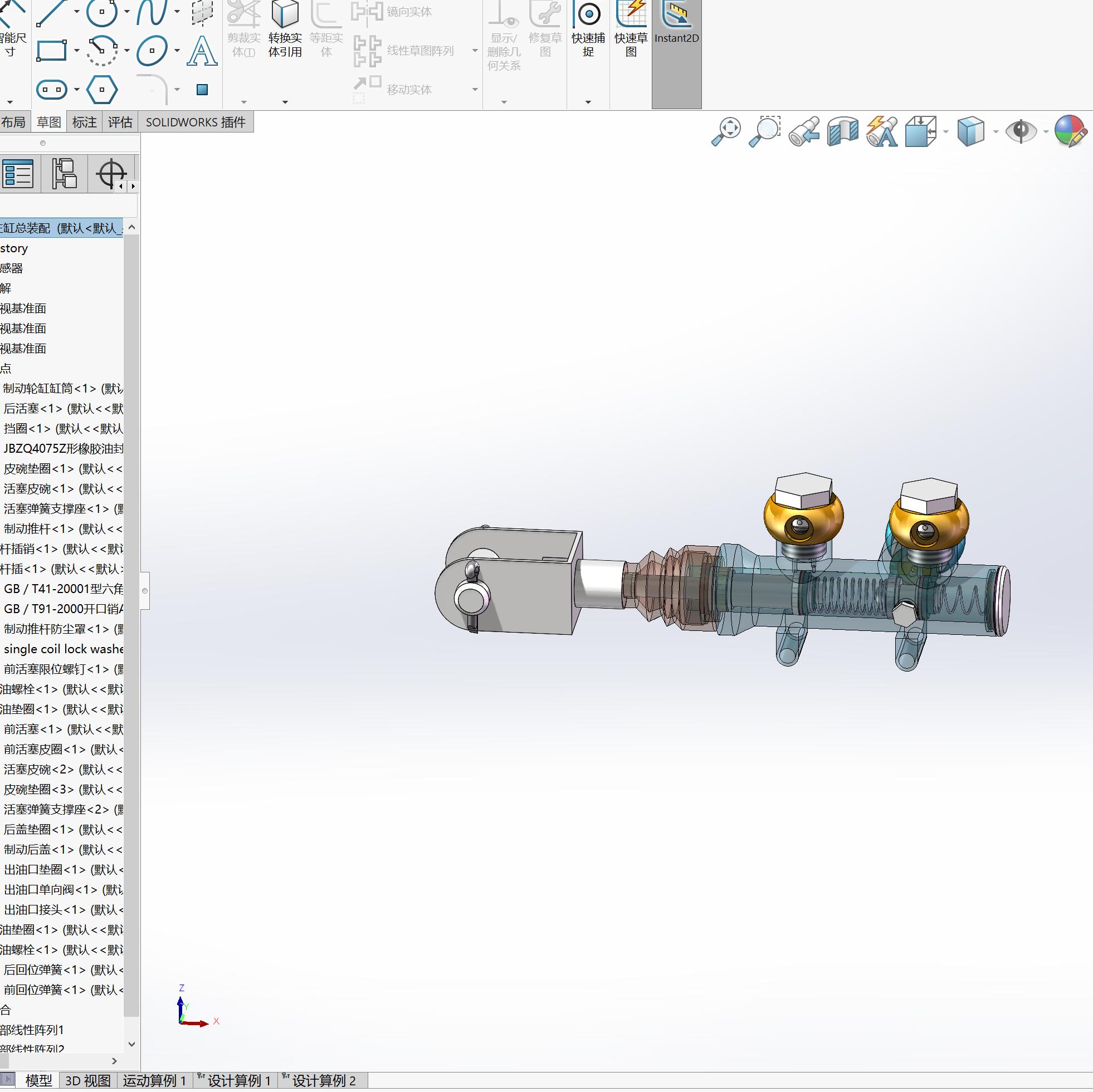

| 18 |  制动主缸总装配.SLDASM | 1.79M |
| 19 | 制动后盖.SLDPRT | 83.47K |
| 20 | 制动推杆.SLDPRT | 94.09K |
| 21 | 制动推杆防尘罩.SLDPRT | 133.93K |
| 22 | 制动轮缸缸筒.SLDPRT | 258.17K |
| 23 | 前回位弹簧.SLDPRT | 849.14K |
| 24 | 前活塞.SLDPRT | 85.88K |
| 25 | 前活塞皮圈.SLDPRT | 102.10K |
| 26 | 前活塞限位螺钉.SLDPRT | 94.04K |
| 27 | 后回位弹簧.SLDPRT | 1.56M |
| 28 | 后活塞.SLDPRT | 96.54K |
| 29 | 后盖垫圈.SLDPRT | 65.95K |
| 30 | 弹性垫圈8.sldprt | 86.28K |
| 31 | 挡圈.SLDPRT | 73.32K |
| 32 | 推杆插.SLDPRT | 92.09K |
| 33 | 推杆插销.SLDPRT | 96.17K |
| 34 | 活塞弹簧支撑座.SLDPRT | 72.18K |
| 35 | 活塞皮碗.SLDPRT | 69.18K |
| 36 | 皮碗垫圈.SLDPRT | 65.14K |
| 37 | 进油垫圈.SLDPRT | 156.96K |
| 38 | 进油螺栓.SLDPRT | 108.10K |
| 39 | GB75-85开槽长圆柱端紧定螺钉M6×20.SLDPRT | 92.90K |
| 40 | GB／T3733．1-1983卡套式端直通管接头G254.SLDPRT | 201.47K |
| 41 | GB／T41-20001型六角螺母C级M10.SLDPRT | 92.10K |
| 42 | GB／T5782-2000六角头螺栓A级和B级M4×15.SLDPRT | 128.81K |
| 43 | GB／T6172．1-2000六角薄螺母A级和B级M6.SLDPRT | 102.21K |
| 44 | GB／T70．1-2000内六角圆柱头螺钉M4×15.SLDPRT | 104.08K |
| 45 | GB／T808-1988小六角特扁细牙螺母M4×0．5.SLDPRT | 74.25K |
| 46 | GB／T93-1987标准型弹性垫圈装配10×2．6.SLDPRT | 73.90K |
| 47 | 内六角螺栓支撑销M10.SLDPRT | 113.33K |
| 48 | 制动底板.SLDPRT | 324.22K |
| 49 | 制动蹄-摩擦衬片.SLDASM | 119.09K |
| 50 | 制动蹄.SLDPRT | 135.72K |
| 51 | 制动蹄垫圈.SLDPRT | 66.08K |
| 52 | 制动轮缸活塞.SLDPRT | 82.04K |
| 53 | 制动轮缸端盖片.SLDPRT | 164.87K |
| 54 | 制动轮缸缸筒.SLDPRT | 163.80K |
| 55 | 制动轮缸装配.SLDASM | 238.83K |
| 56 | 制动轮缸顶块.SLDPRT | 109.87K |
| 57 | 制动鼓.SLDPRT | 134.54K |
| 58 | 压紧弹簧销.SLDPRT | 95.20K |
| 59 | 压紧弹簧销弹簧.SLDPRT | 328.26K |
| 60 | 回位弹簧.SLDPRT | 1.84M |
| 61 | 回位弹簧2.SLDPRT | 1.90M |
| 62 | 摩擦衬片.SLDPRT | 126.47K |

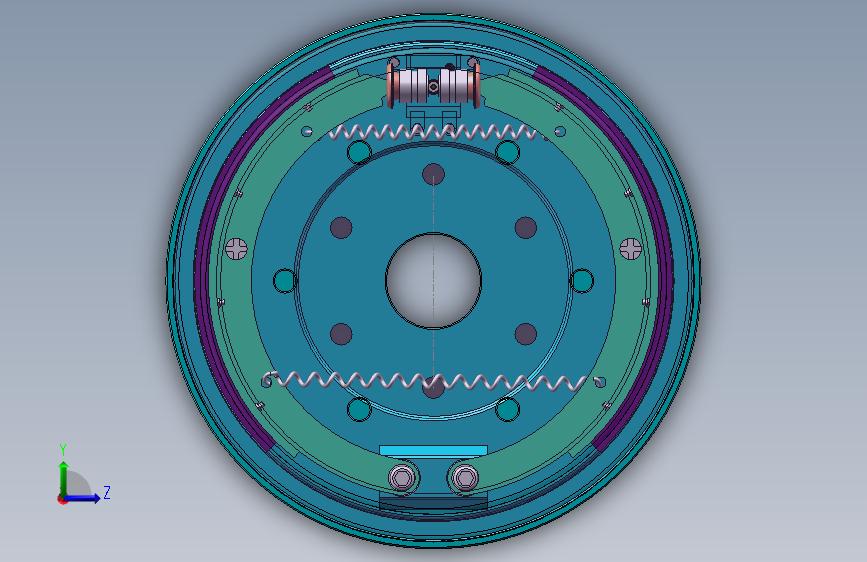

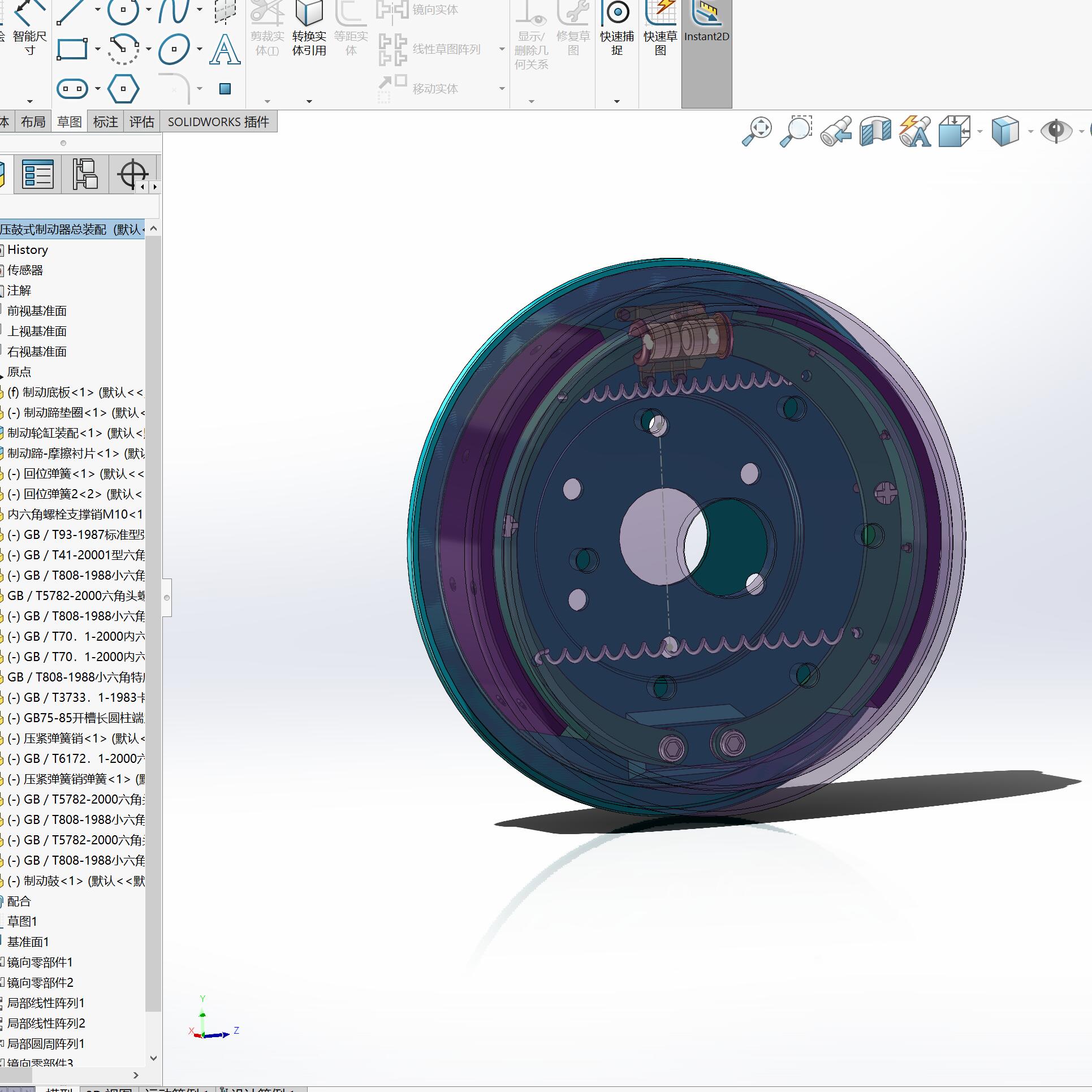

| 63 | 液压鼓式制动器总装配.SLDASM | 4.23M |
| 64 | 制动轮缸装配1.avi | 1.13M |
| 65 | 液压鼓式制动器总装配2.avi | 3.49M |
