轴盖零件复合模设计-冲压模具含13张CAD图
图纸描述

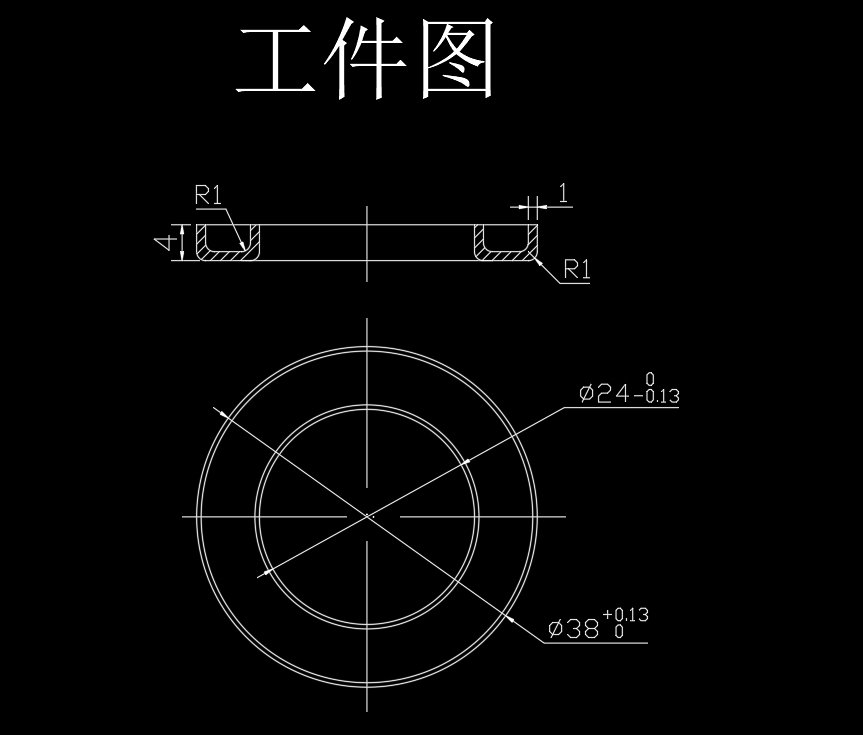

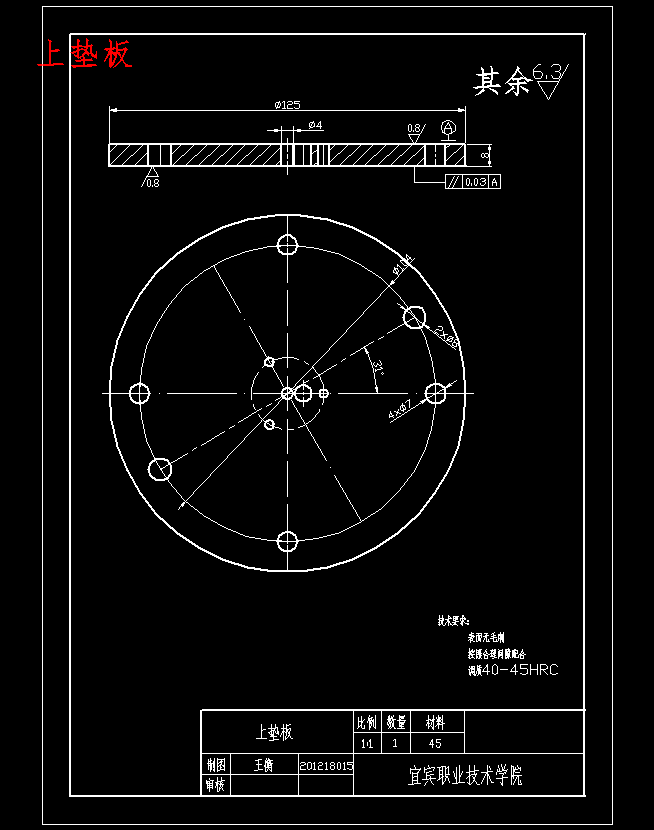

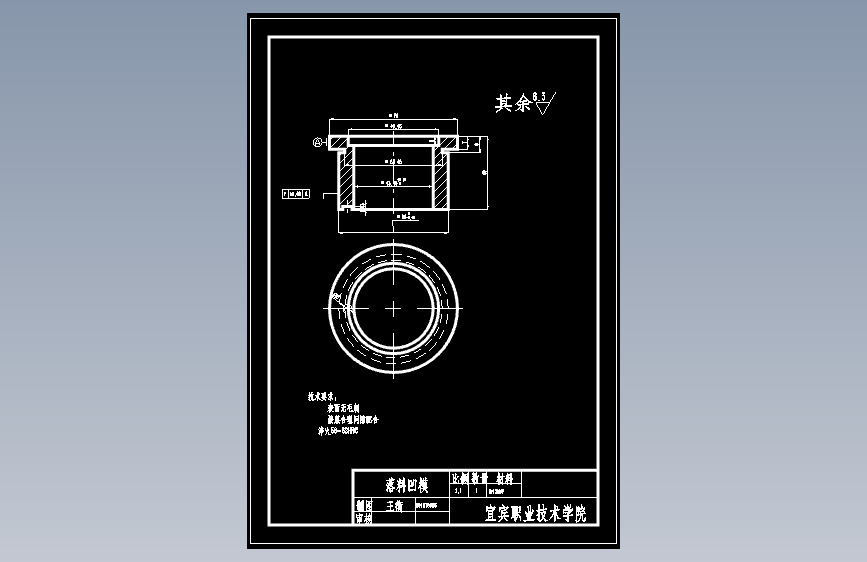

轴盖零件复合模设计-冲压模具含13张CAD图图纸下载，该图纸类型属于模具图纸、其他模具图纸，图纸大小2.94M，共计16个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
语轻扬
已分享: 份作品

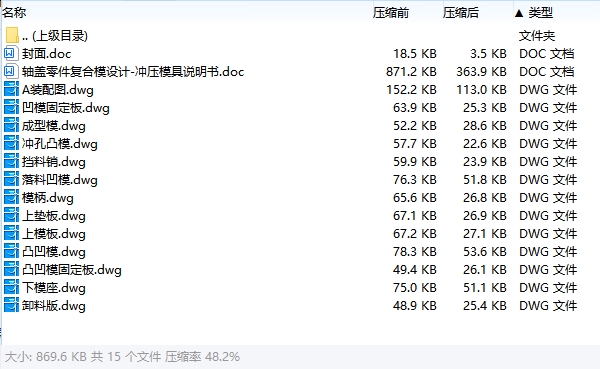

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

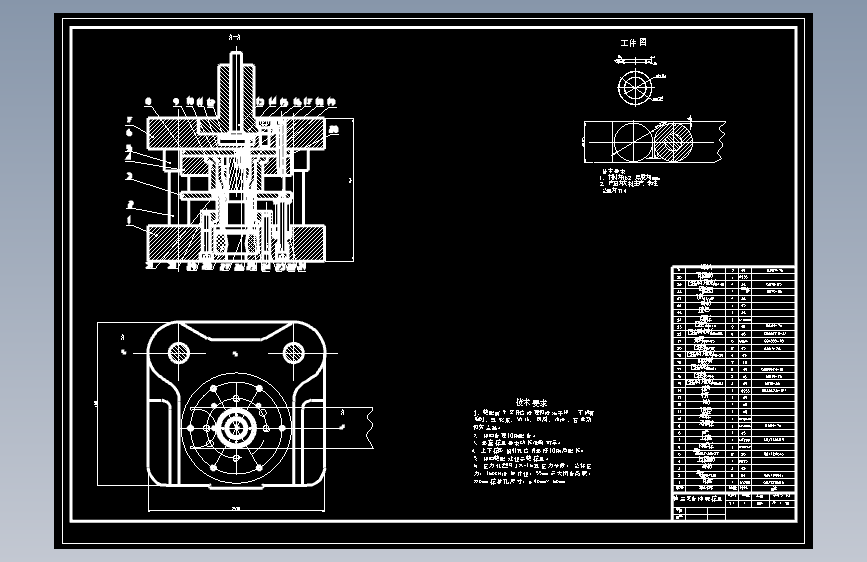

| 1 |  A装配图.dwg | 152.23K |
| 2 |  X50简介-轴盖零件复合模设计-冲压模具含13张CAD图.pdf | 1.18M |

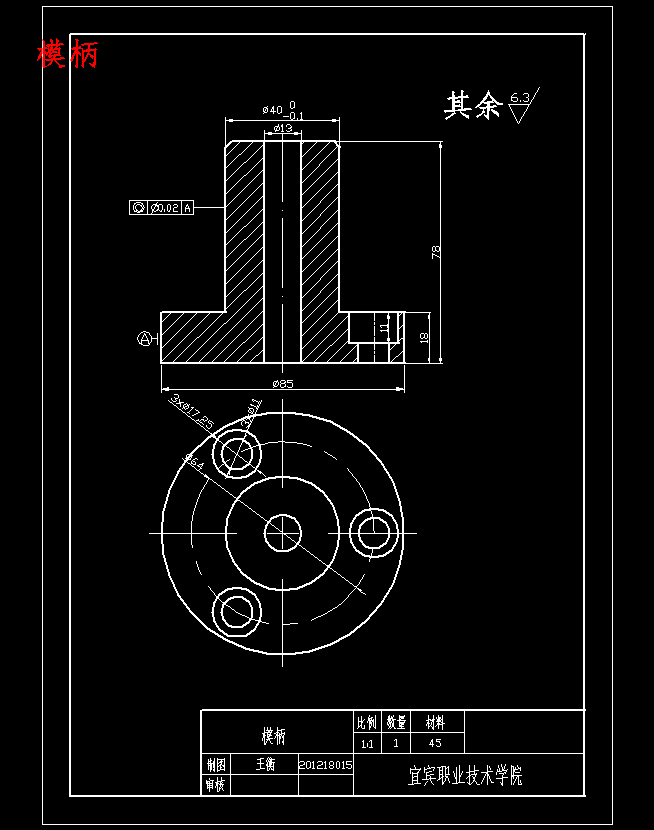

| 3 | 上垫板.dwg | 67.09K |
| 4 | 上模板.dwg | 67.22K |

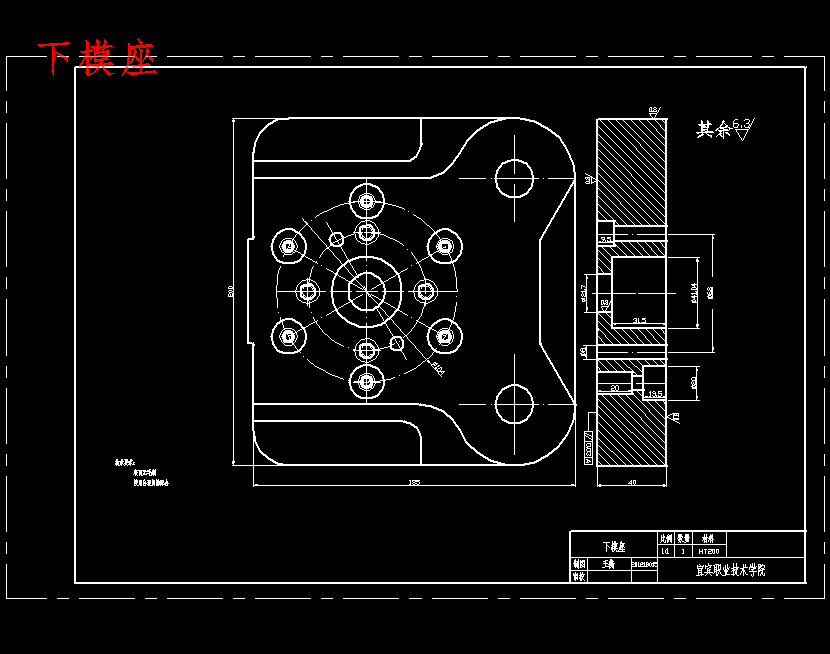

| 5 | 下模座.dwg | 74.97K |
| 6 | 冲孔凸模.dwg | 57.66K |
| 7 | 凸凹模.dwg | 78.31K |
| 8 | 凸凹模固定板.dwg | 49.41K |
| 9 | 凹模固定板.dwg | 63.88K |

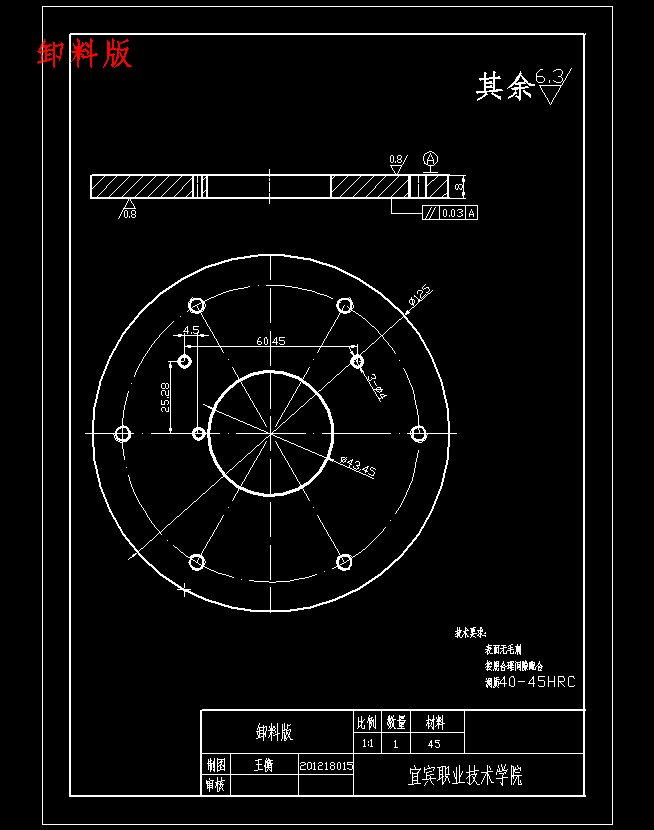

| 10 | 卸料版.dwg | 48.91K |
| 11 |  封面.doc | 18.50K |
| 12 | 成型模.dwg | 52.16K |
| 13 | 挡料销.dwg | 59.91K |
| 14 | 模柄.dwg | 65.59K |
| 15 | 落料凹模.dwg | 76.34K |

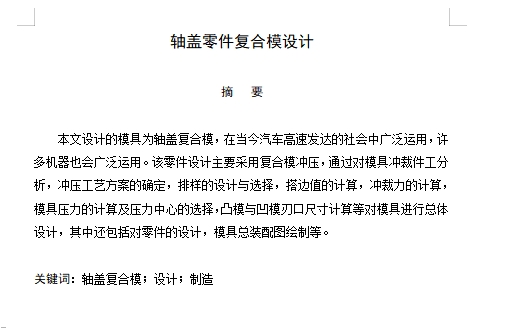

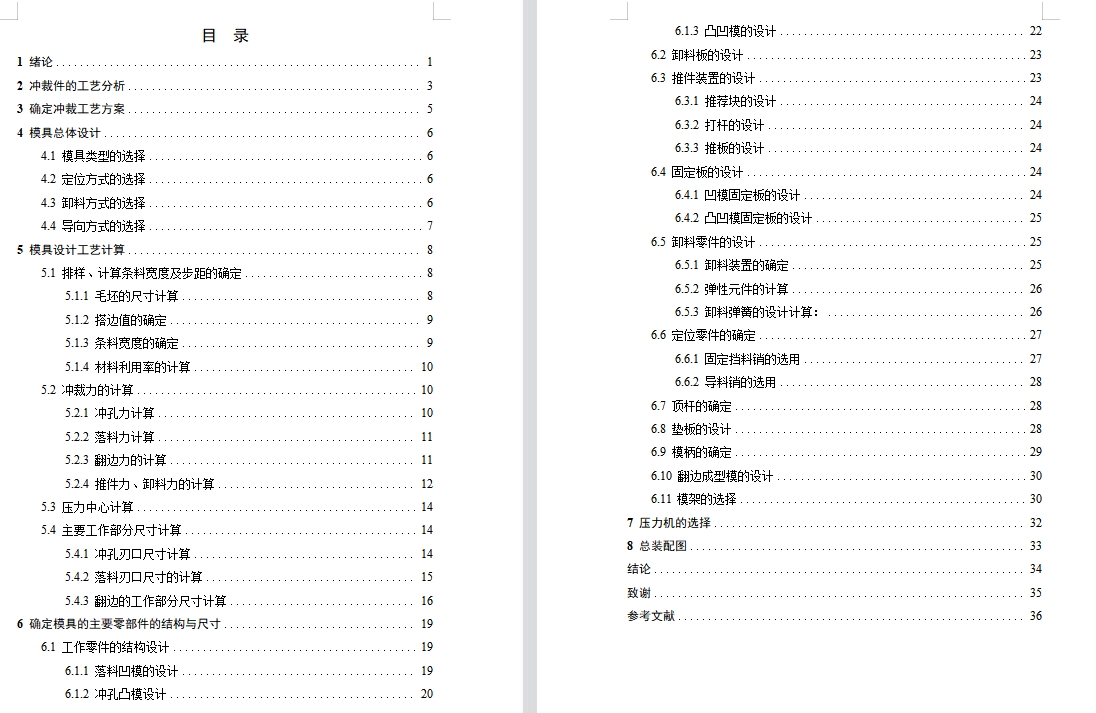

| 16 | 轴盖零件复合模设计-冲压模具说明书.doc | 871.18K |
