潜孔钻机连接法兰的钻孔夹具设计及工装工艺6张CAD图图纸下载,该图纸类型属于零部件模型、管道附件图纸,图纸大小2.31M,图纸格式为pdf,dwg,图纸软件为AutoCAD 2004,可供设计参考。
潜孔钻机连接法兰的钻孔夹具设计及工装工艺6张CAD图
图纸描述
潜孔钻机连接法兰的钻孔夹具设计及工装工艺6张CAD图图纸下载,该图纸类型属于零部件模型、管道附件图纸,图纸大小2.31M,图纸格式为pdf,dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
加工仔
已分享: 份作品

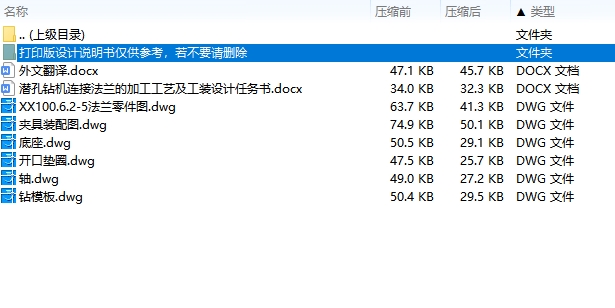

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  X50简介-潜孔钻机连接法兰的钻孔夹具设计及工装工艺6张CAD图.pdf | 219.82K |

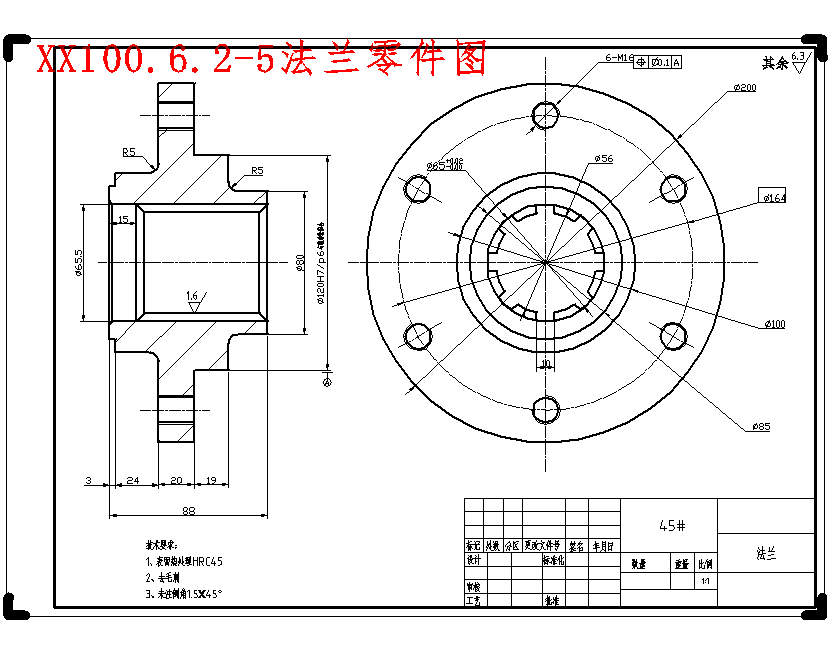

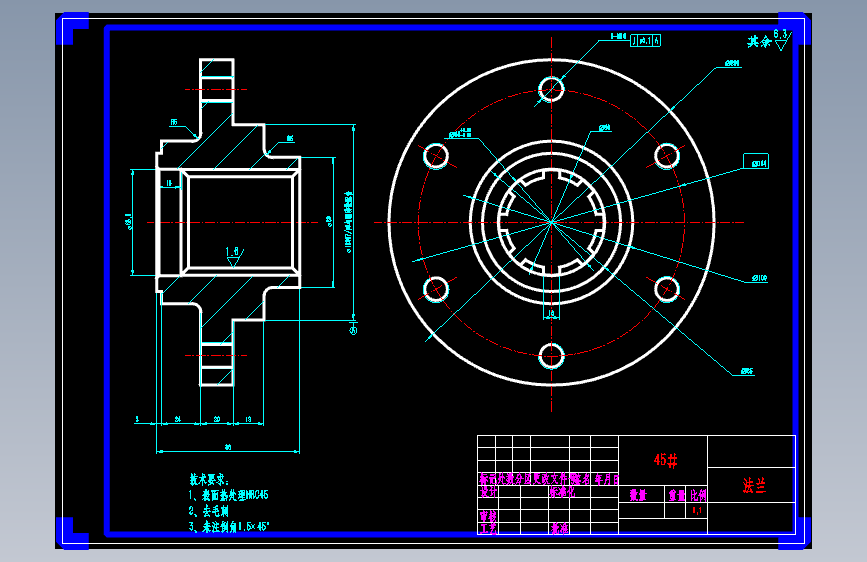

| 2 |  XX100.6.2-5法兰零件图.dwg | 63.70K |
| 3 |  外文翻译.docx | 47.14K |

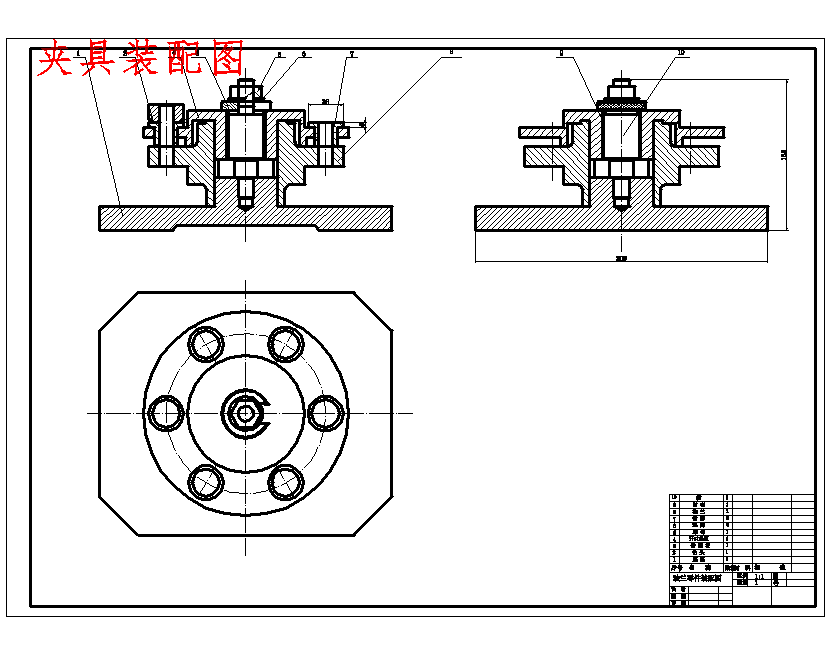

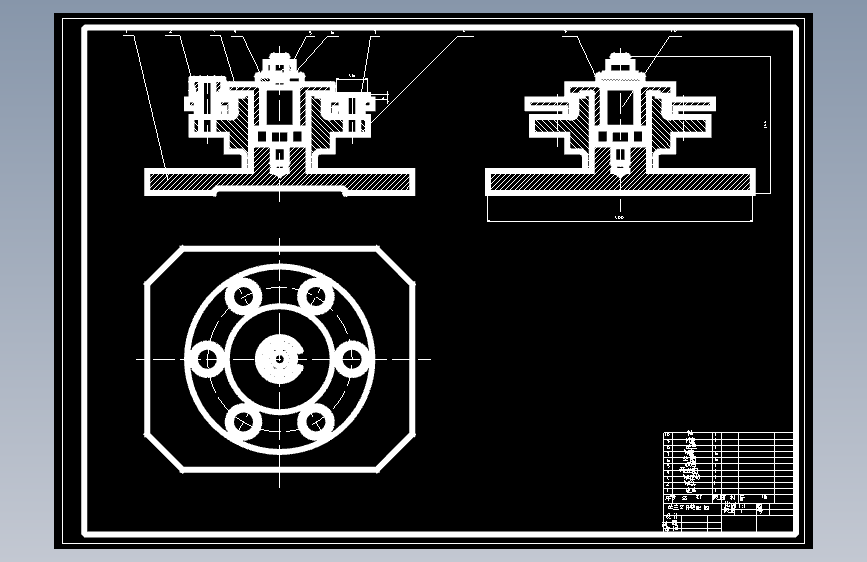

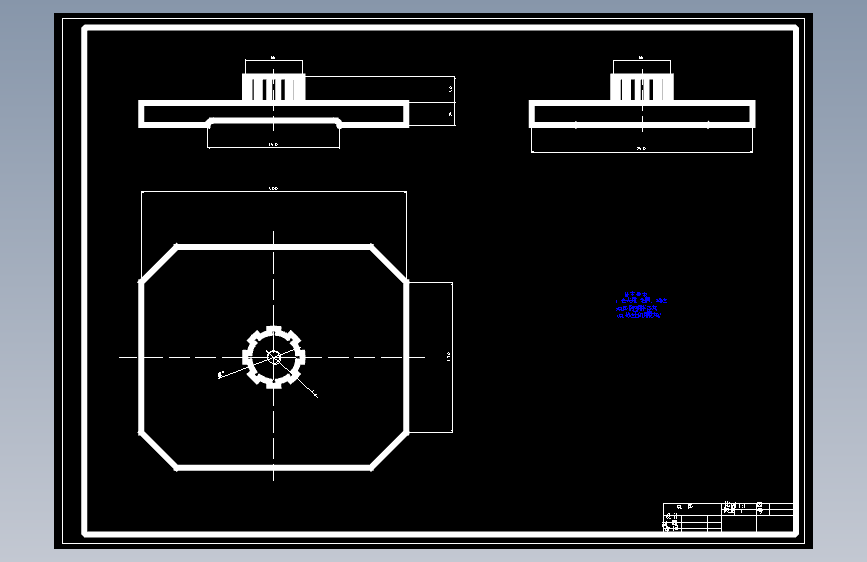

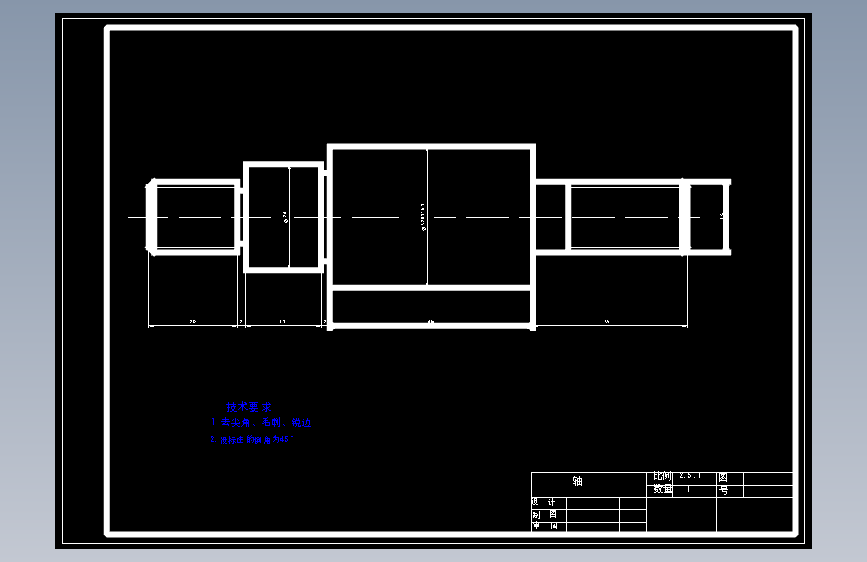

| 4 | 夹具装配图.dwg | 74.89K |
| 5 | 底座.dwg | 50.54K |
| 6 | 开口垫圈.dwg | 47.55K |
| 7 | 潜孔钻机连接法兰的加工工艺及工装设计任务书.docx | 34.04K |
| 8 | 轴.dwg | 49.01K |

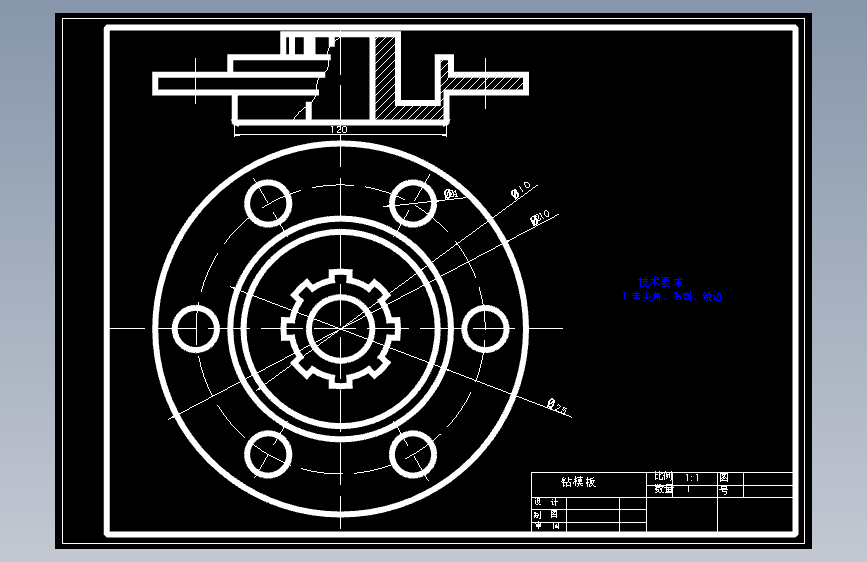

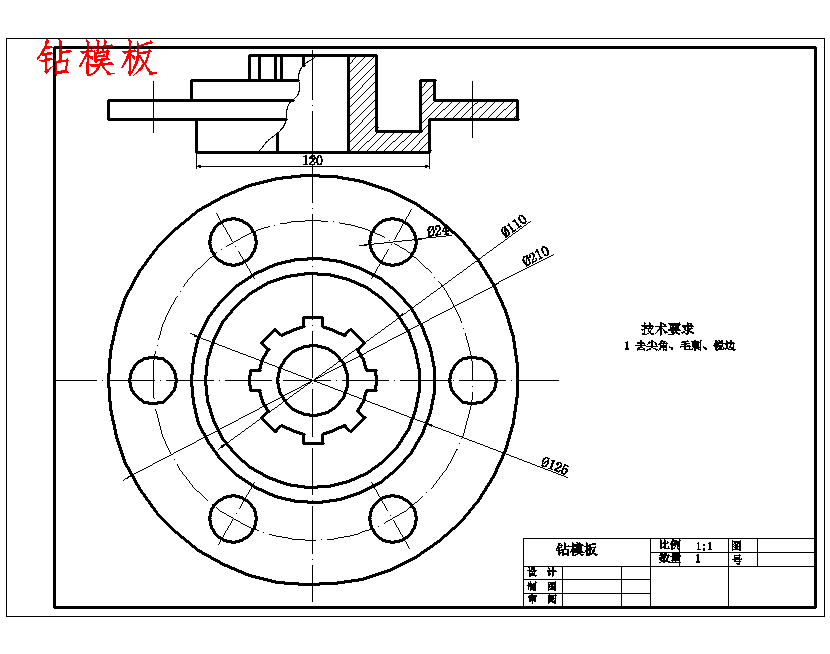

| 9 | 钻模板.dwg | 50.38K |
| 10 | 潜孔钻机连接法兰的工装工艺及工装设计-钻孔夹具说明书.docx | 412.37K |
