铝箔冲孔下脚料打包设备设计含14张CAD图
图纸描述
铝箔冲孔下脚料打包设备设计含14张CAD图图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小4.63M，共计17个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
铁匠阿赵
已分享: 份作品

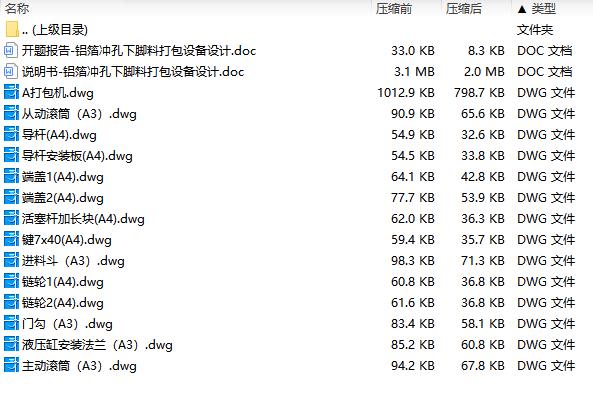

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

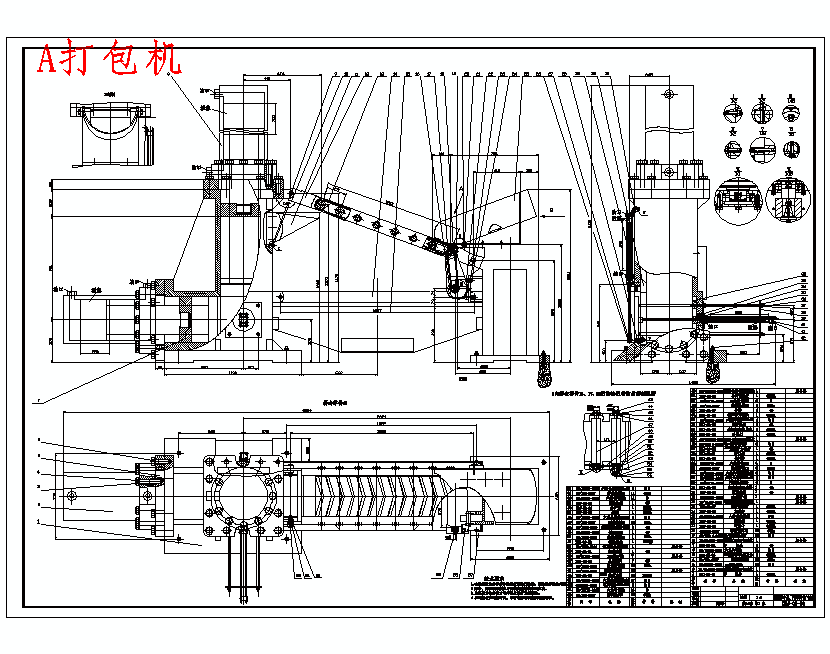

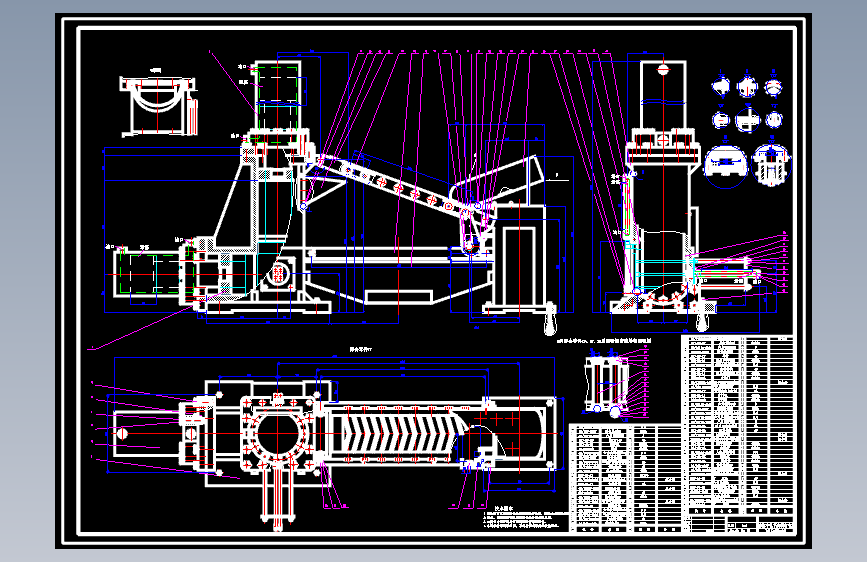

| 1 |  A打包机.dwg | 1012.94K |
| 2 |  X50简介-铝箔冲孔下脚料打包设备设计含14张CAD图.pdf | 599.42K |

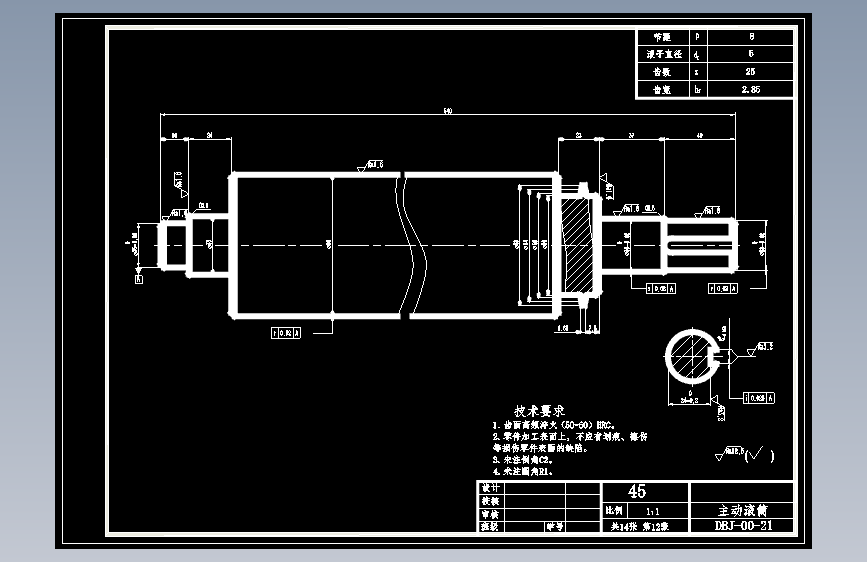

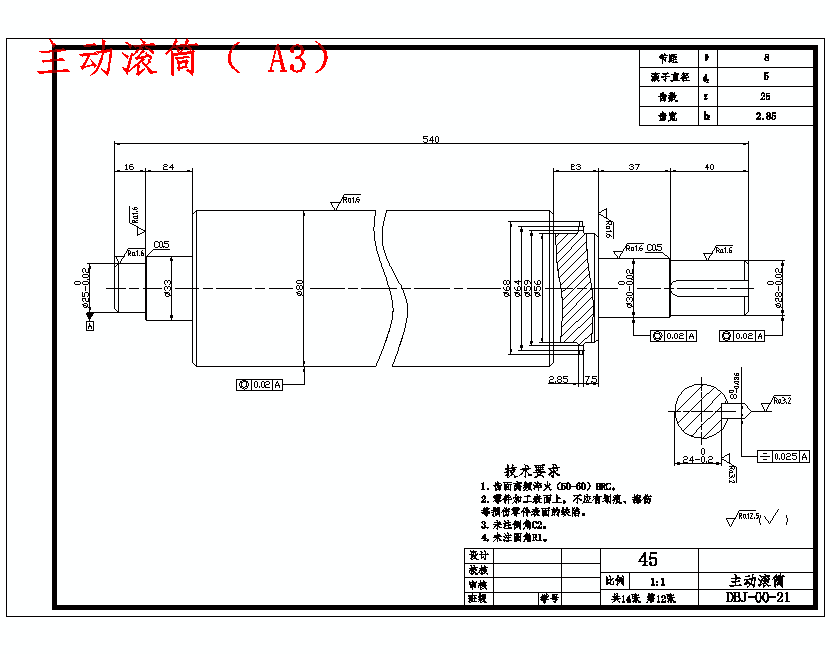

| 3 | 主动滚筒（A3）.dwg | 94.20K |

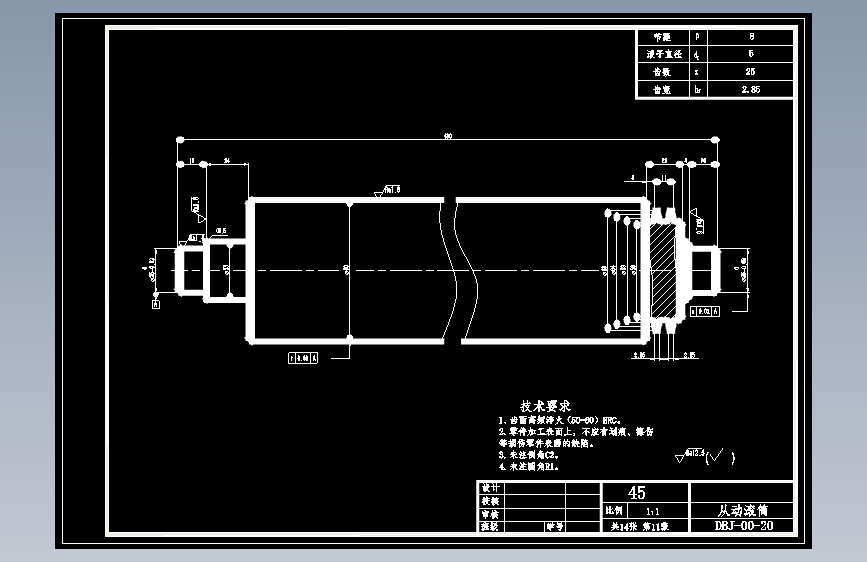

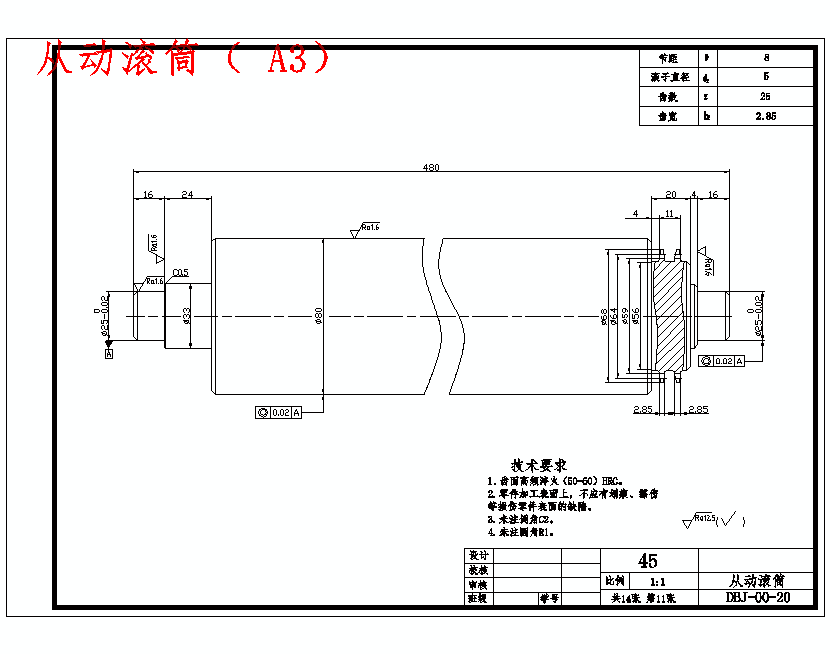

| 4 | 从动滚筒（A3）.dwg | 90.93K |
| 5 | 导杆A4.dwg | 54.85K |
| 6 | 导杆安装板A4.dwg | 54.51K |
| 7 |  开题报告-铝箔冲孔下脚料打包设备设计.doc | 33.00K |
| 8 | 活塞杆加长块A4.dwg | 62.00K |

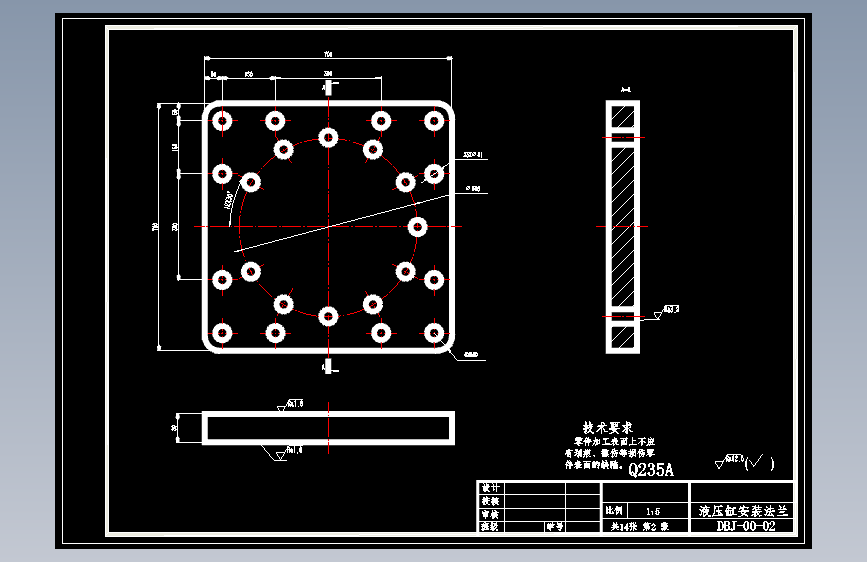

| 9 | 液压缸安装法兰（A3）.dwg | 85.23K |
| 10 | 端盖1A4.dwg | 64.10K |
| 11 | 端盖2A4.dwg | 77.70K |

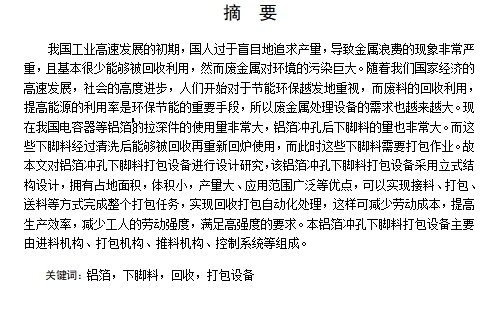

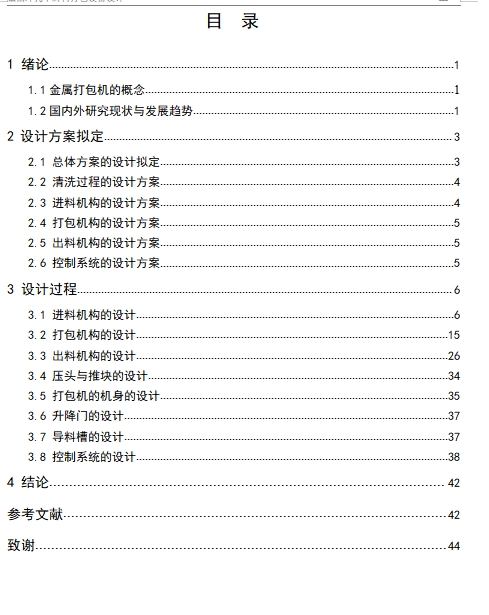

| 12 | 说明书-铝箔冲孔下脚料打包设备设计.doc | 3.10M |
| 13 | 进料斗（A3）.dwg | 98.33K |

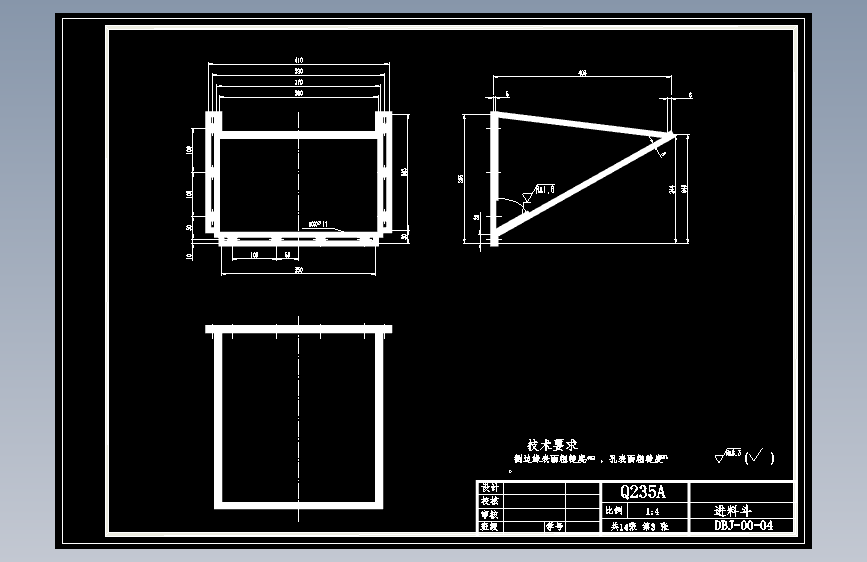

| 14 | 链轮1A4.dwg | 60.79K |
| 15 | 链轮2A4.dwg | 61.57K |
| 16 | 键7x40A4.dwg | 59.45K |
| 17 | 门勾（A3）.dwg | 83.36K |
