扣耳的冲压模具设计及成型工艺-落料冲孔复合模、弯曲模含12张CAD图图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小3.34M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2004,可供设计参考。
扣耳的冲压模具设计及成型工艺-落料冲孔复合模、弯曲模含12张CAD图
图纸描述
扣耳的冲压模具设计及成型工艺-落料冲孔复合模、弯曲模含12张CAD图图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小3.34M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2004,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
WX_202800
已分享: 份作品

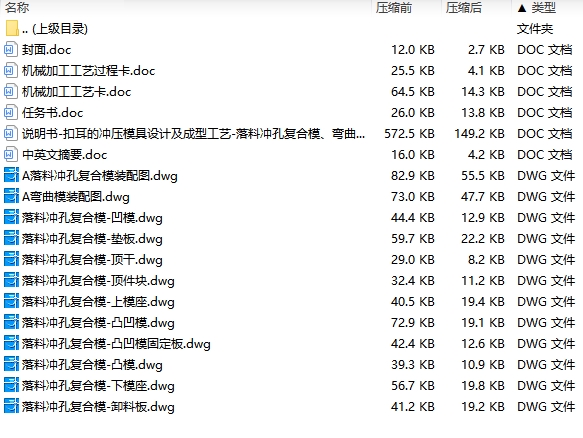

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

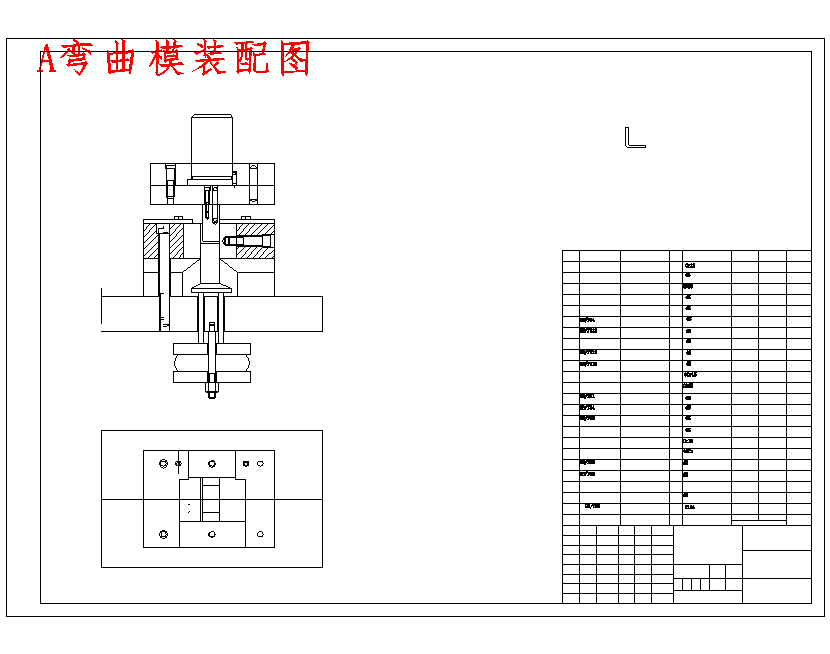

| 1 |  A弯曲模装配图.dwg | 72.95K |

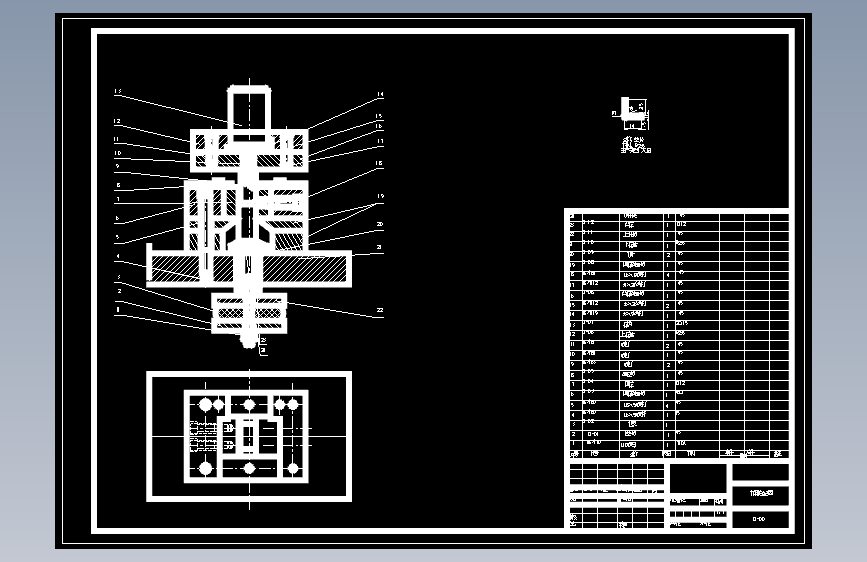

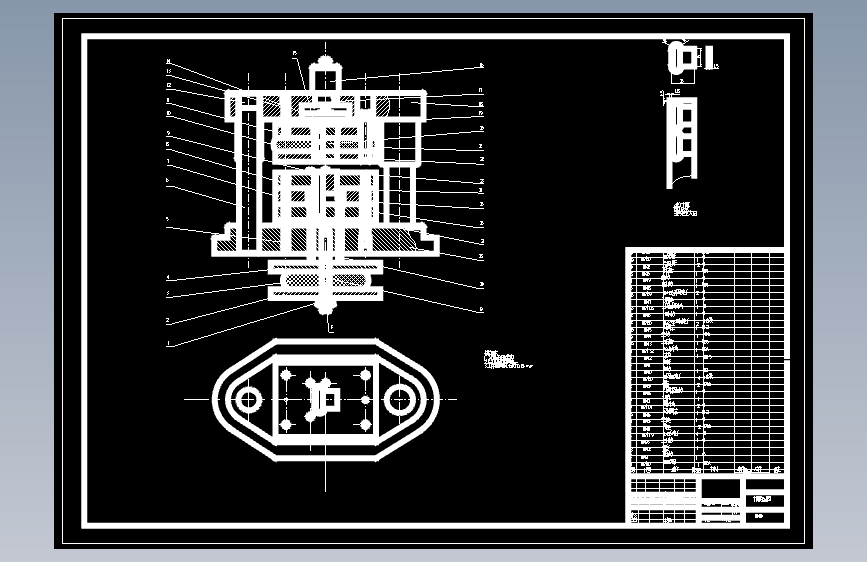

| 2 | A落料冲孔复合模装配图.dwg | 82.86K |
| 3 |  C50简介-扣耳的冲压模具设计及成型工艺-落料冲孔复合模、弯曲模含12张CAD图.pdf | 1.59M |

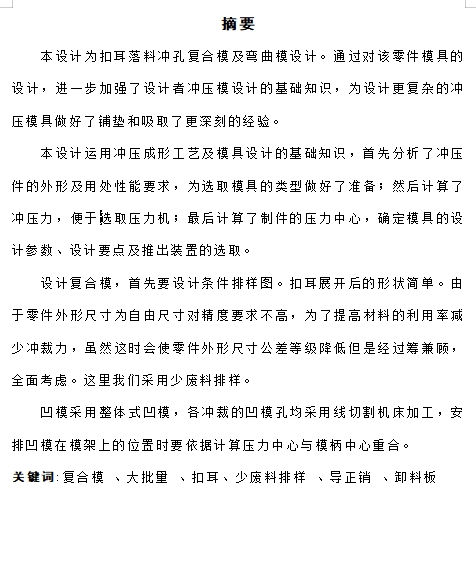

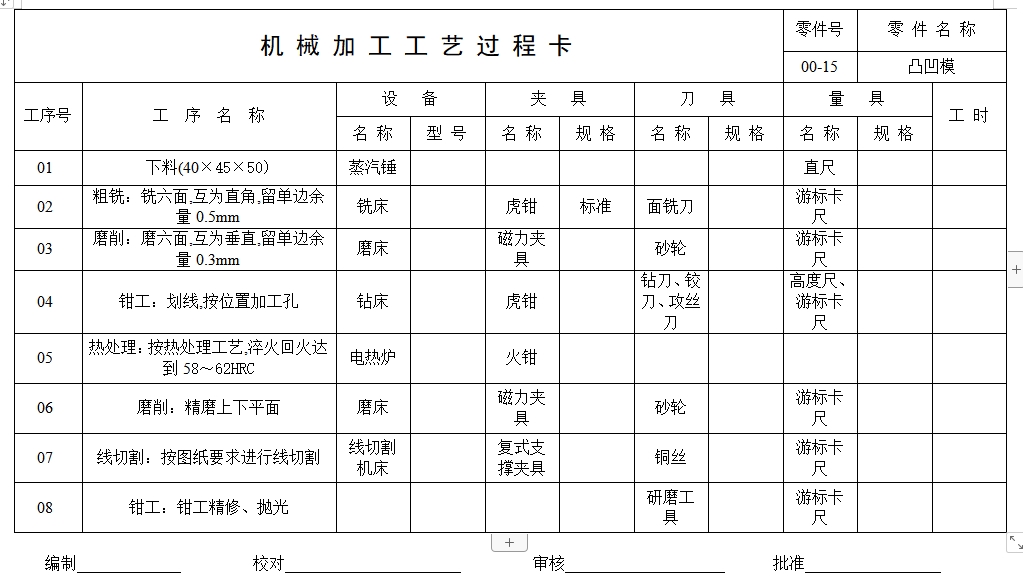

| 4 |  中英文摘要.doc | 16.00K |
| 5 | 任务书.doc | 26.00K |
| 6 | 封面.doc | 12.00K |
| 7 | 机械加工工艺卡.doc | 64.50K |
| 8 | 机械加工工艺过程卡.doc | 25.50K |

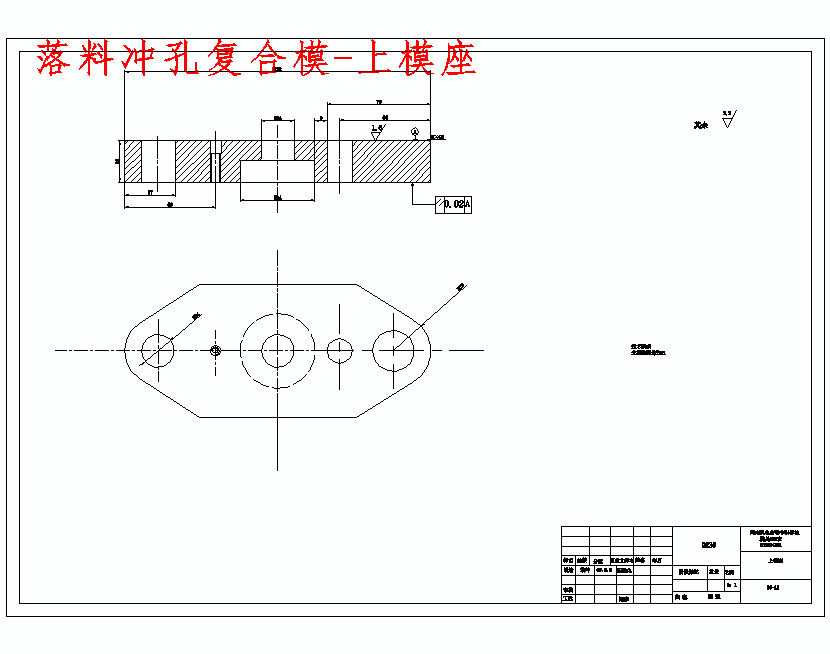

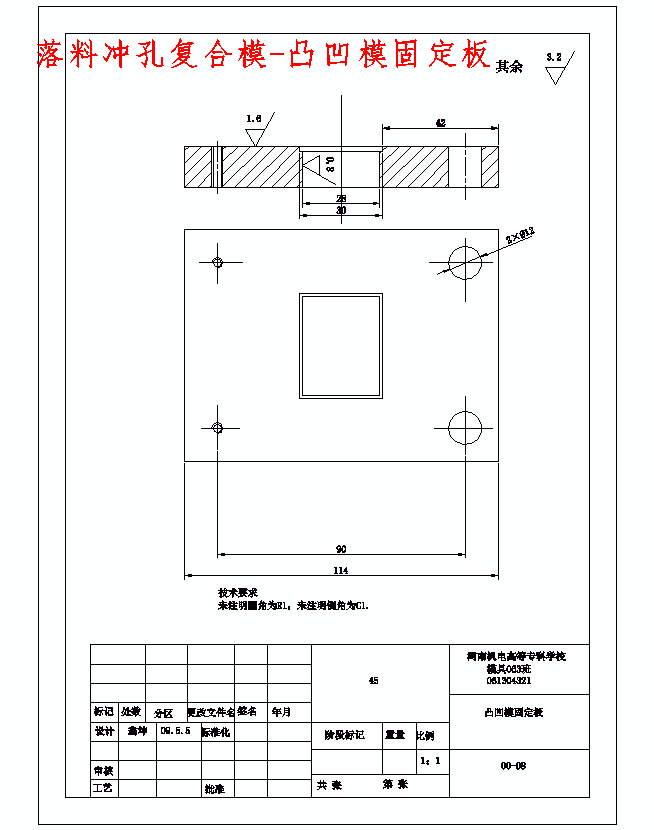

| 9 | 落料冲孔复合模-上模座.dwg | 40.52K |
| 10 | 落料冲孔复合模-下模座.dwg | 56.66K |
| 11 | 落料冲孔复合模-凸凹模.dwg | 72.86K |
| 12 | 落料冲孔复合模-凸凹模固定板.dwg | 42.36K |
| 13 | 落料冲孔复合模-凸模.dwg | 39.30K |
| 14 | 落料冲孔复合模-凹模.dwg | 44.37K |
| 15 | 落料冲孔复合模-卸料板.dwg | 41.21K |
| 16 | 落料冲孔复合模-垫板.dwg | 59.69K |

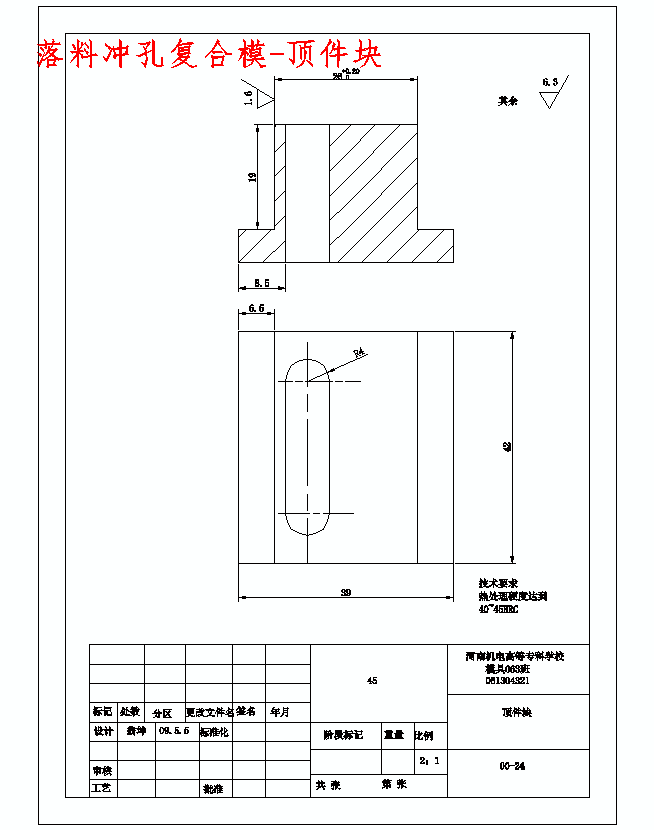

| 17 | 落料冲孔复合模-顶件块.dwg | 32.42K |
| 18 | 落料冲孔复合模-顶干.dwg | 29.04K |

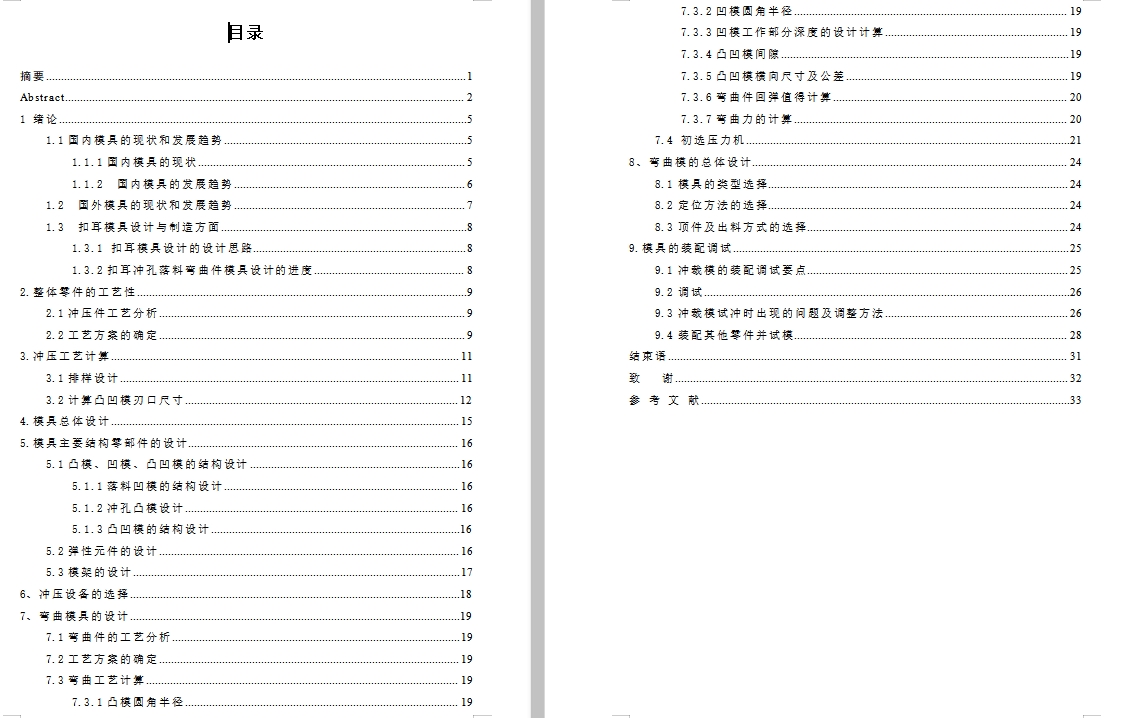

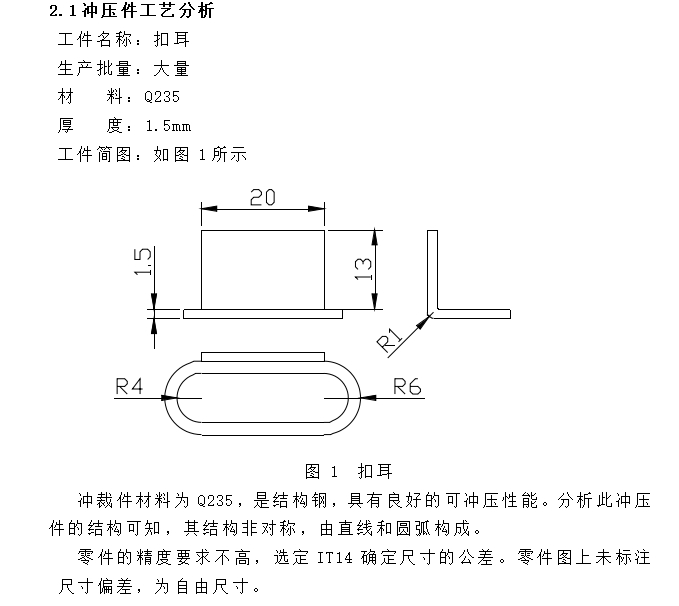

| 19 | 说明书-扣耳的冲压模具设计及成型工艺-落料冲孔复合模、弯曲模.doc | 572.51K |
