异形型支架的铣内槽夹具设计及机械加工工艺规程含5张CAD图

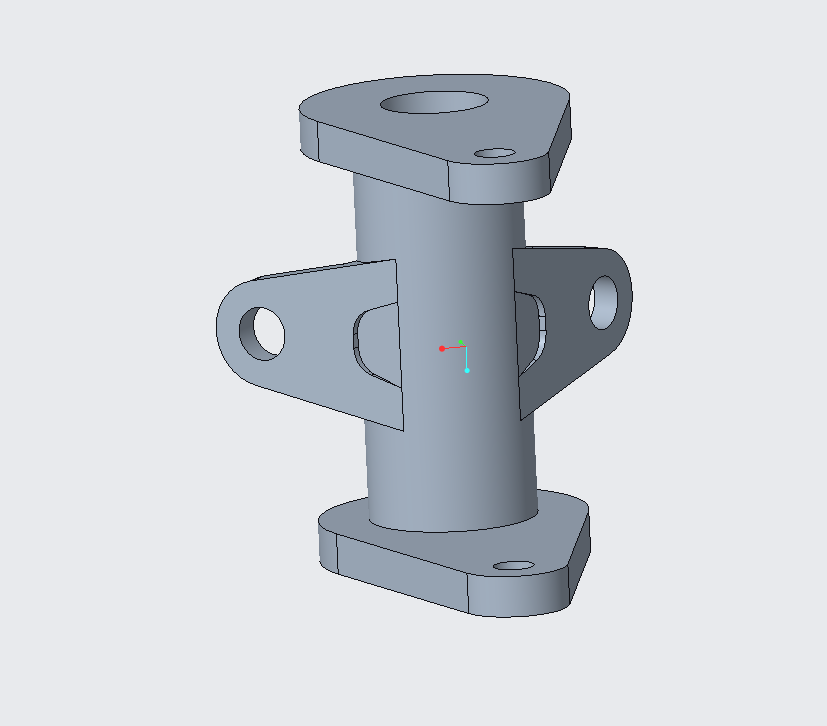

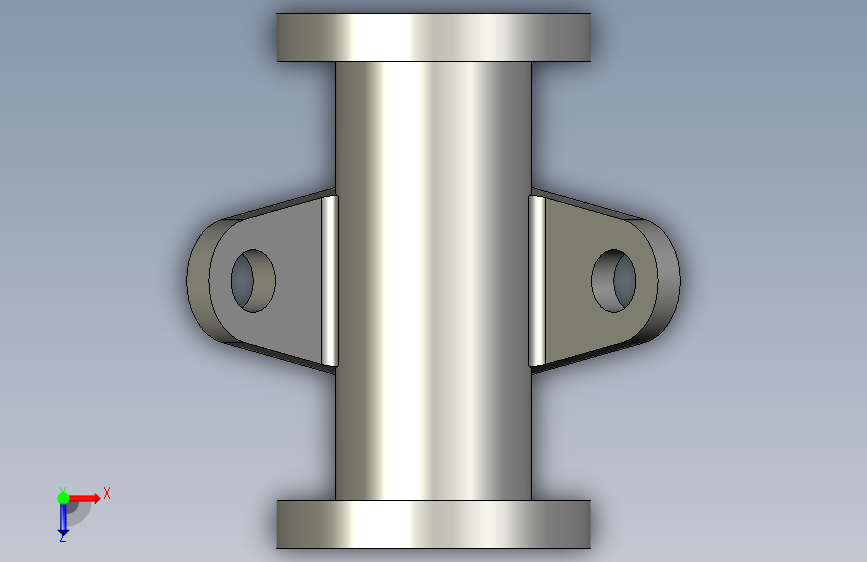

图纸描述

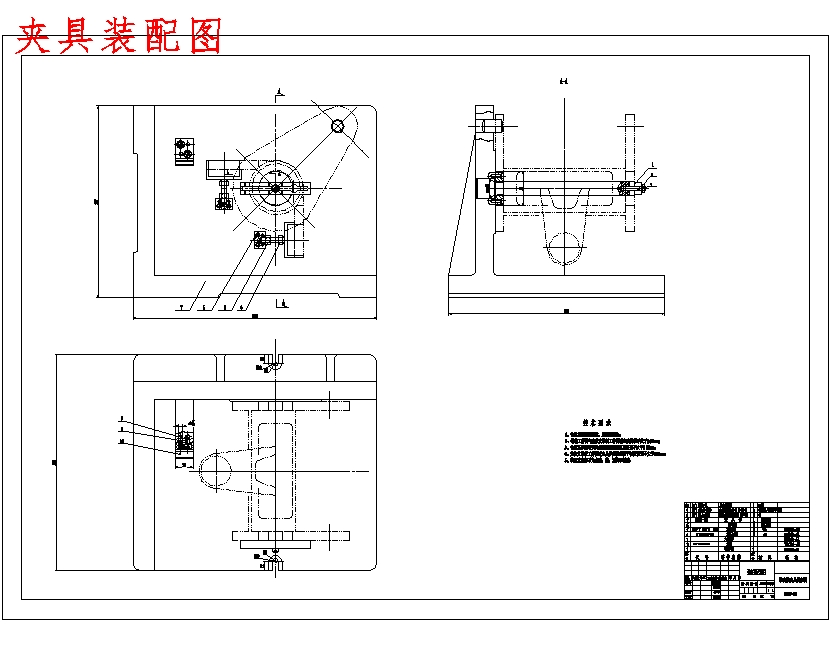

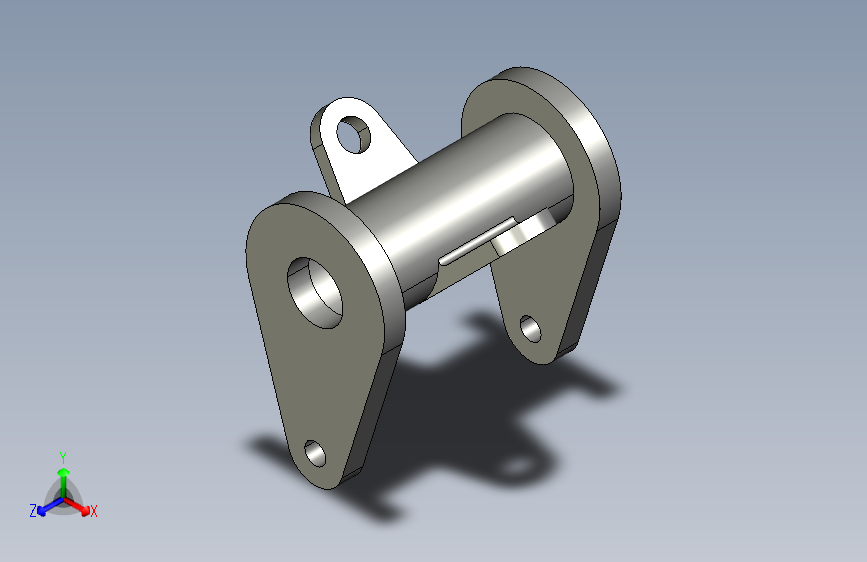

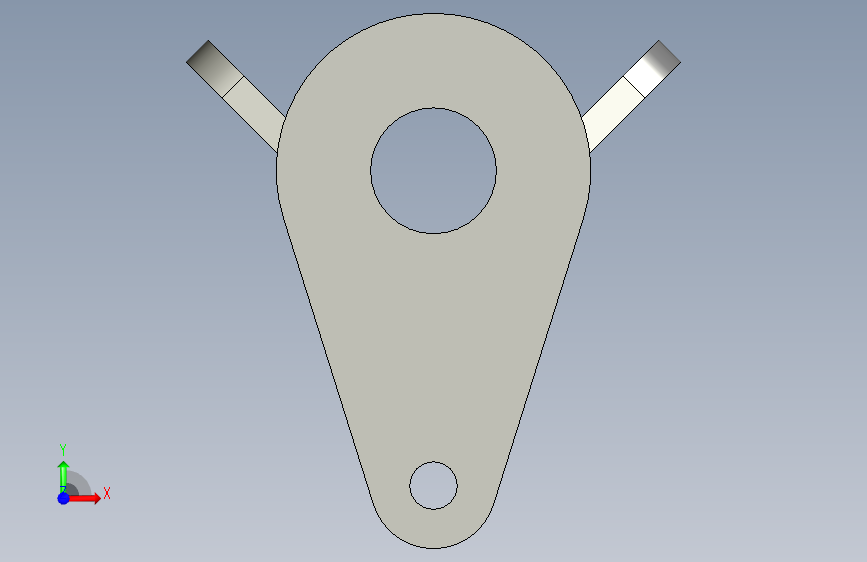

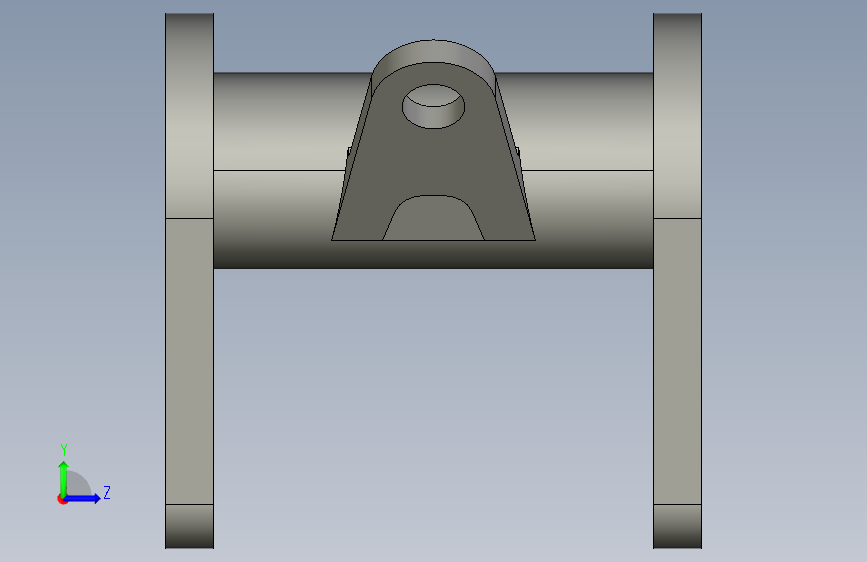

异形型支架的铣内槽夹具设计及机械加工工艺规程含5张CAD图图纸下载，该图纸类型属于建筑模型、钢结构图纸，图纸大小2.51M，共计13个文件，包含3D图纸和2D图纸，图纸主格式为stp,prt,dwg，使用STEP软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
手艺人
已分享: 份作品

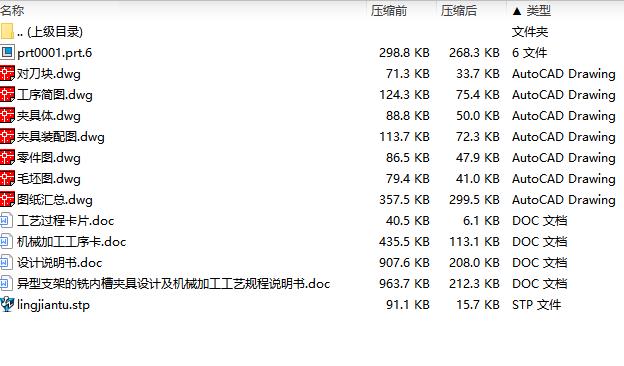

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  lingjiantu.stp | 91.07K |
| 2 |  prt0001.prt.6 | 298.82K |
| 3 |  图纸汇总.dwg | 357.54K |

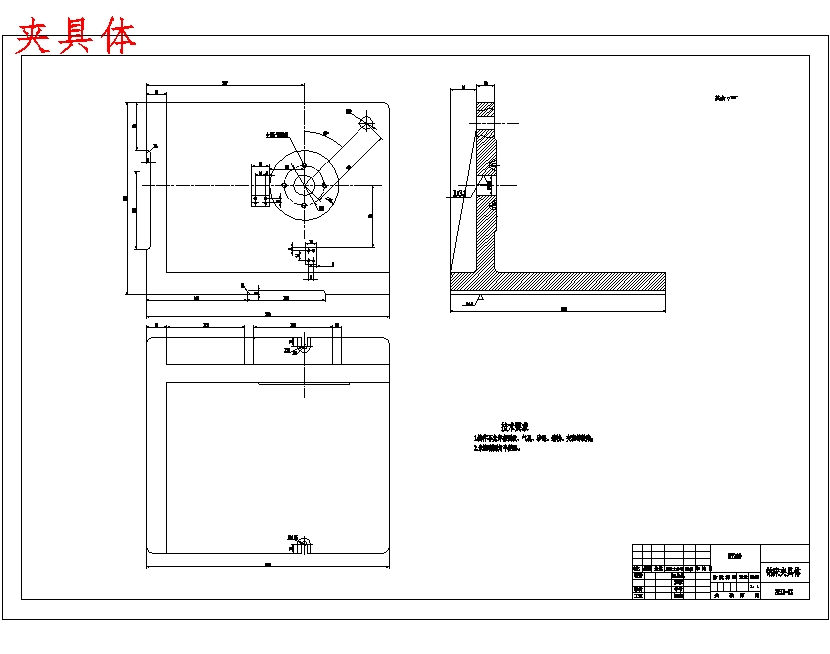

| 4 | 夹具体.dwg | 88.83K |
| 5 | 夹具装配图.dwg | 113.66K |

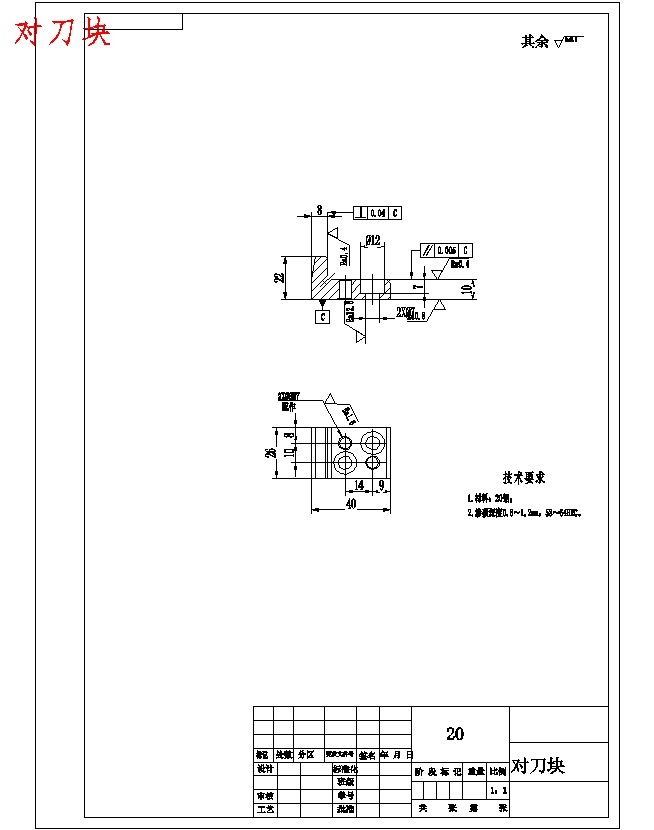

| 6 | 对刀块.dwg | 71.27K |
| 7 | 工序简图.dwg | 124.29K |
| 8 |  工艺过程卡片.doc | 40.50K |

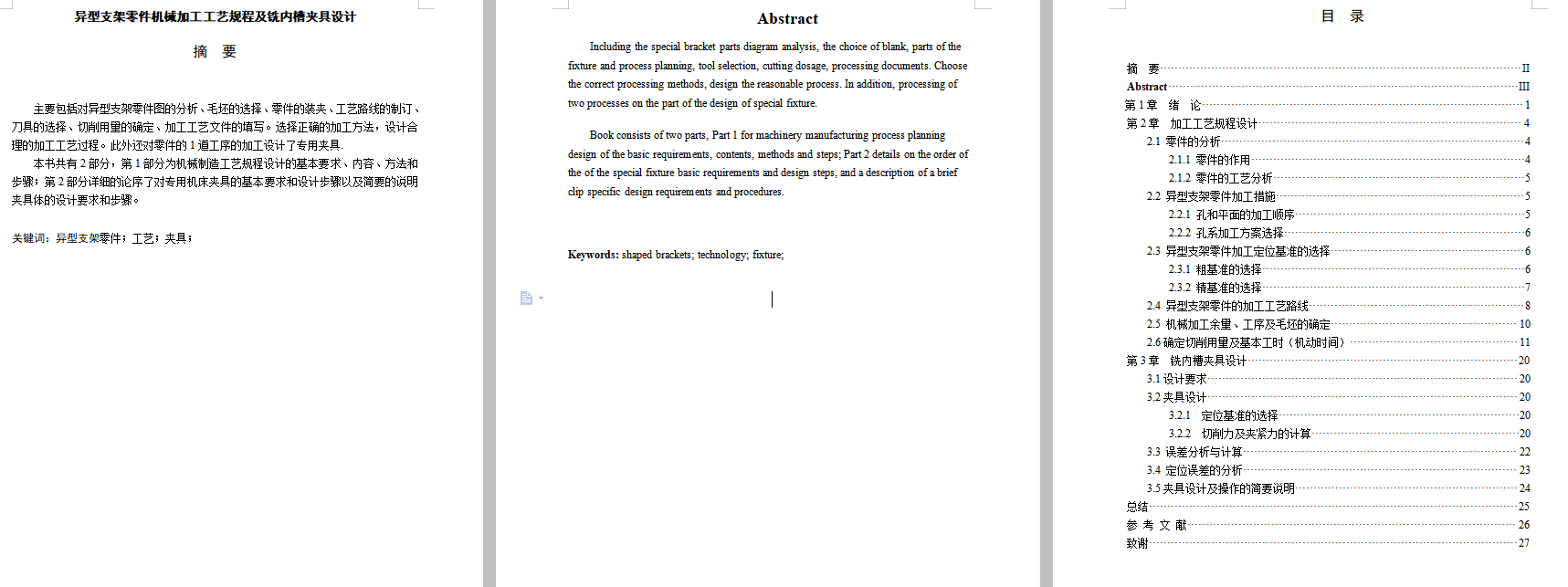

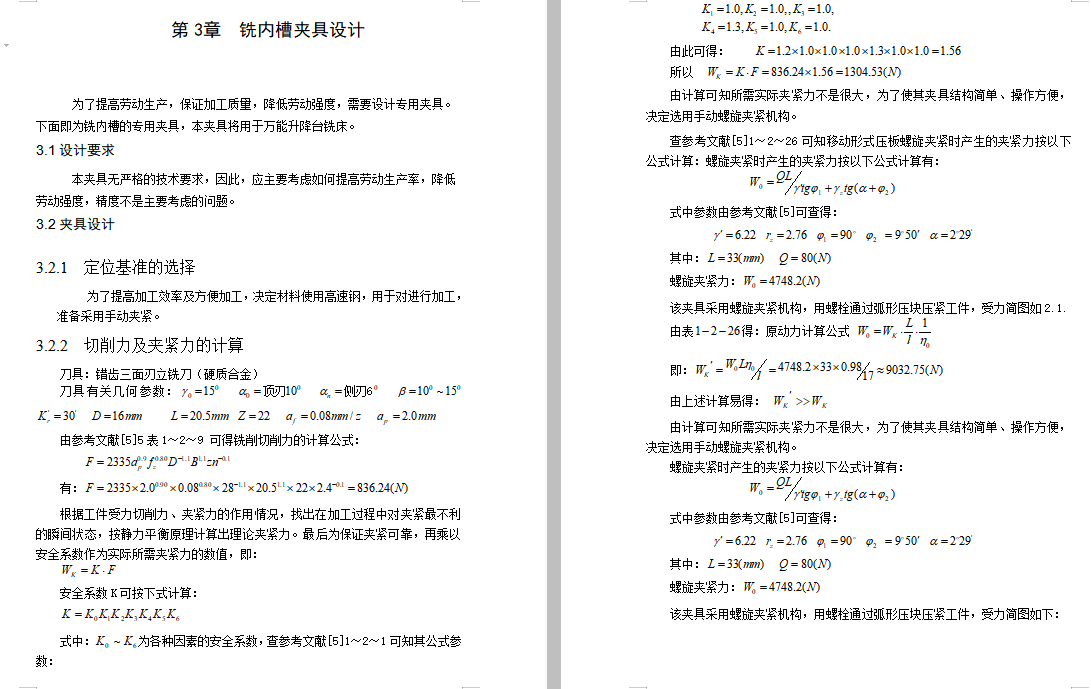

| 9 | 异型支架的铣内槽夹具设计及机械加工工艺规程说明书.doc | 963.71K |
| 10 | 机械加工工序卡.doc | 435.50K |
| 11 | 毛坯图.dwg | 79.42K |
| 12 | 设计说明书.doc | 907.58K |
| 13 | 零件图.dwg | 86.55K |
