连杆盖加工工艺及铣结合面夹具设计【含三维+CAD图+文档】
图纸描述

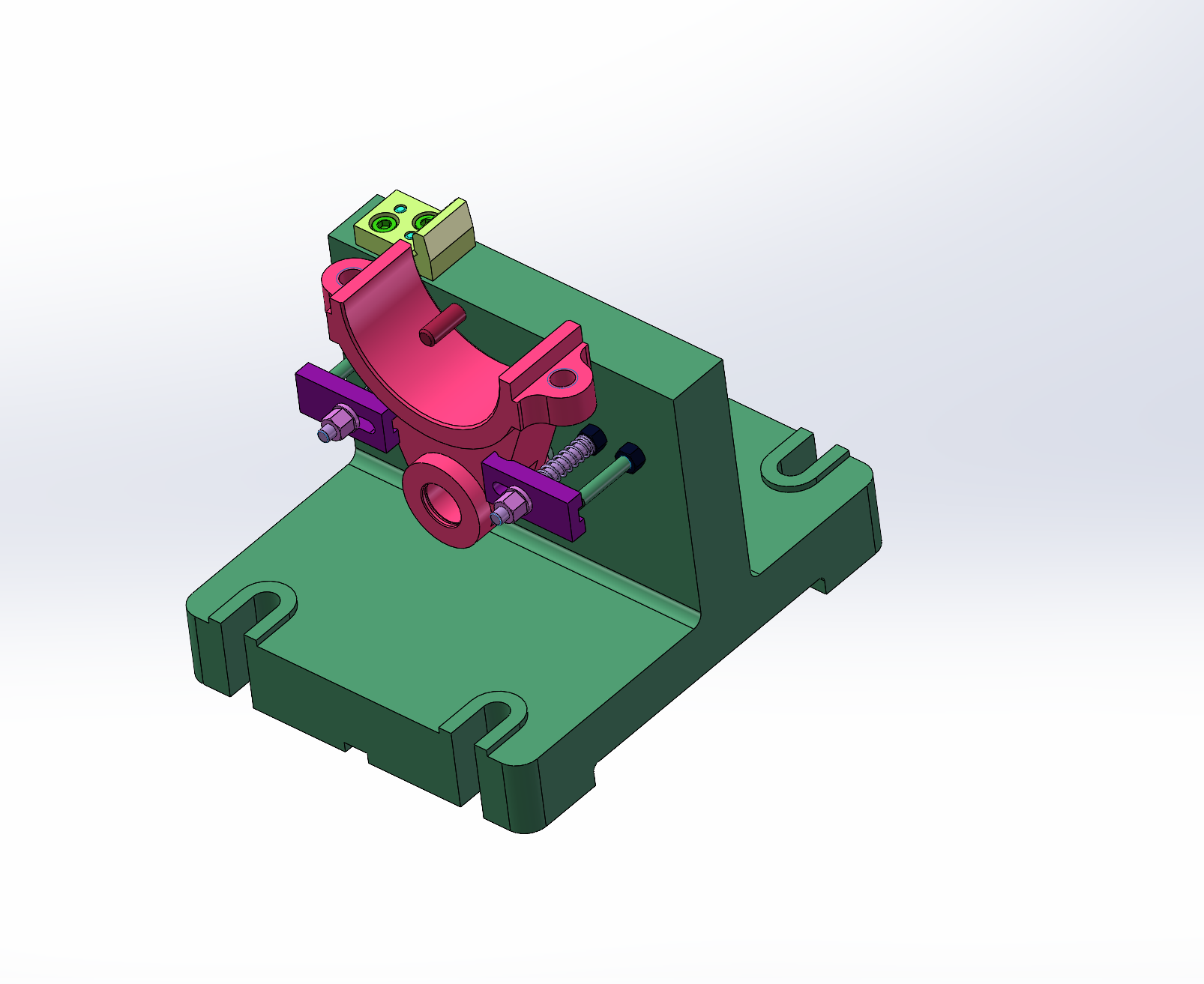

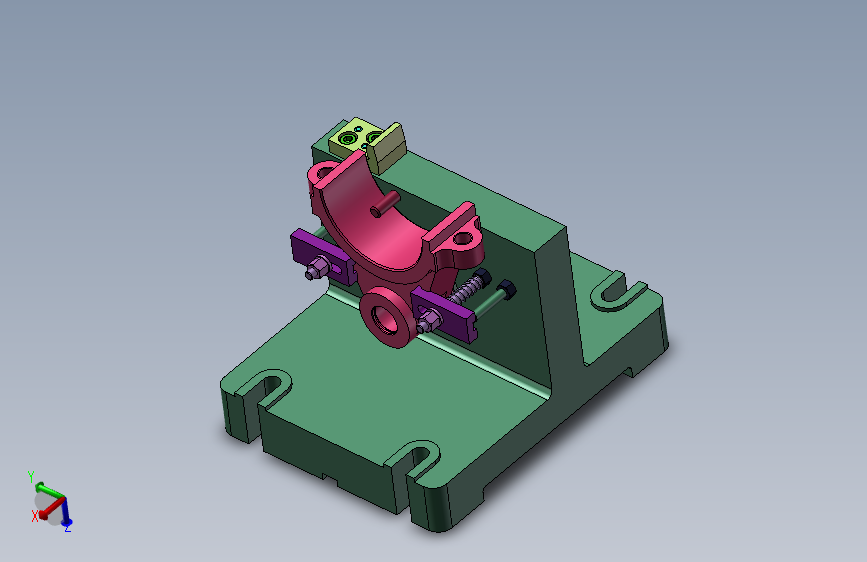

连杆盖加工工艺及铣结合面夹具设计【含三维+CAD图+文档】图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小6.42M，共计26个文件，包含3D图纸和2D图纸，图纸主格式为stp,dwg,sldprt,sldasm，使用SOLIDWORKS 2021软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
图纸ID ：402255
文件大小：6.42M
所需金币：500
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：stp,dwg,sldprt,sldasm
软件版本：SOLIDWORKS 2021
作者
WX_203025
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  3D.stp | 1.06M |

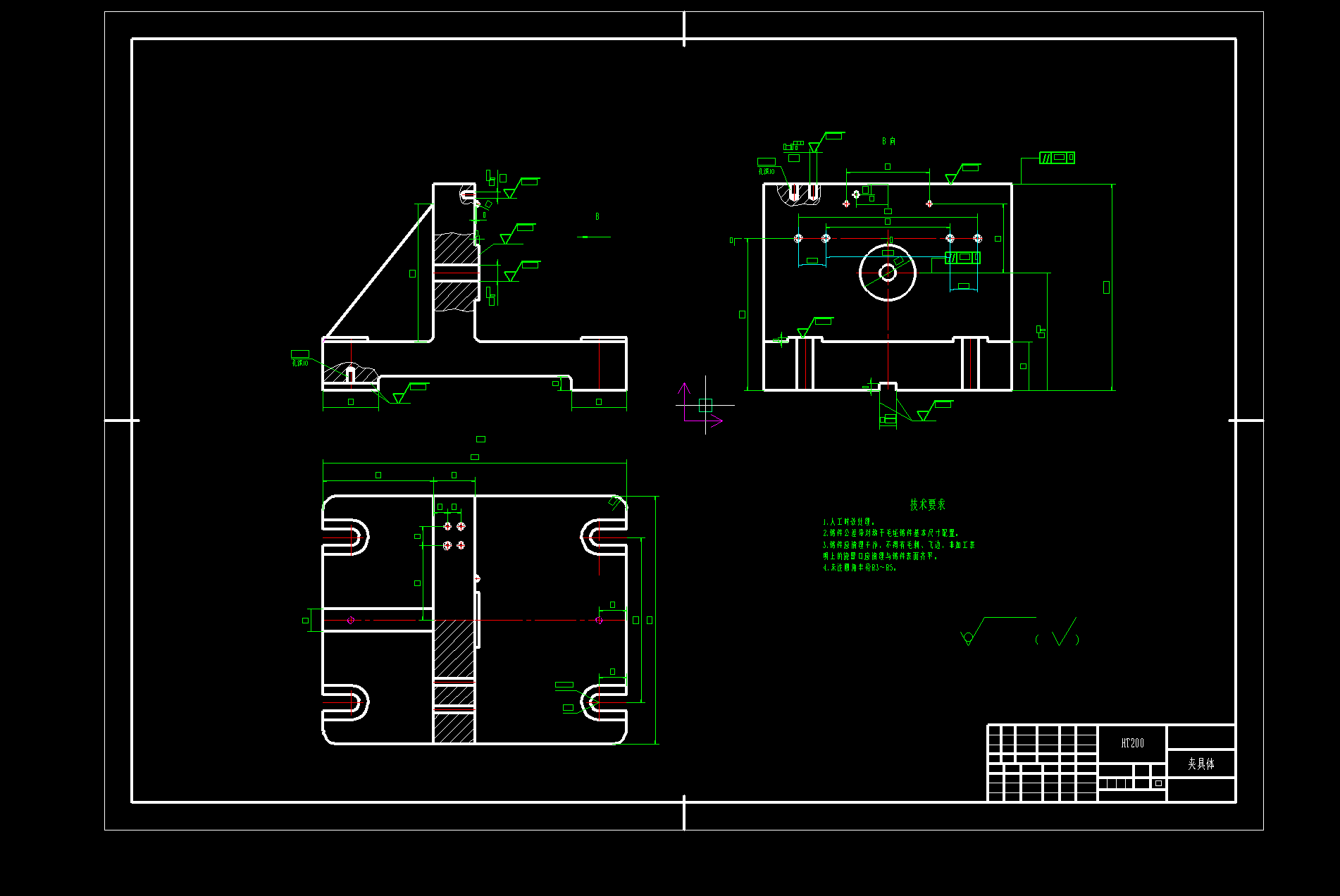

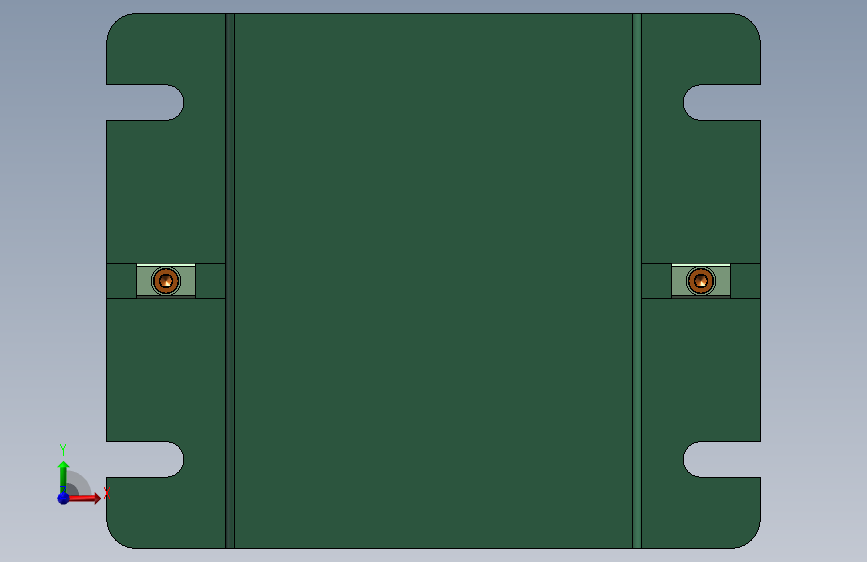

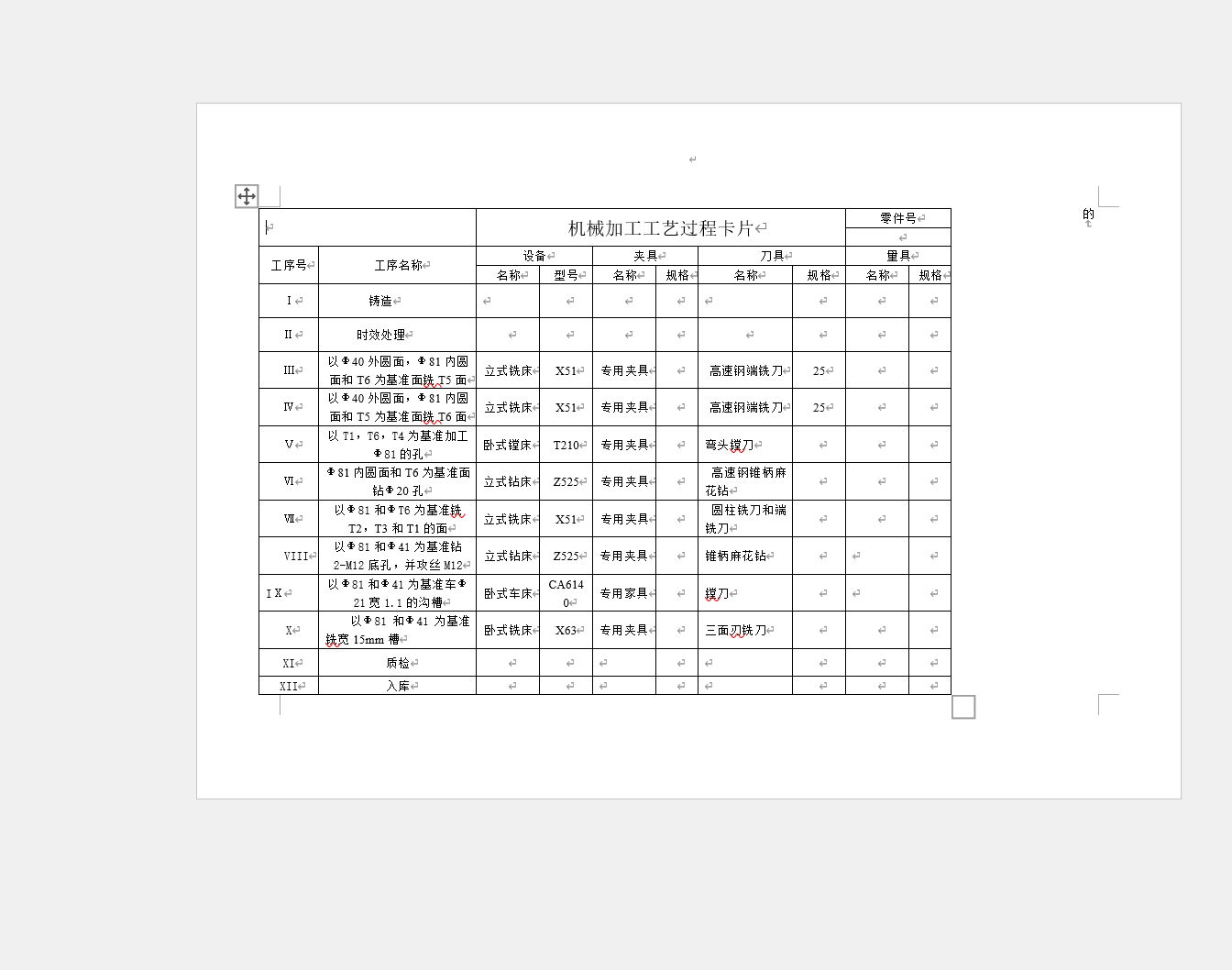

| 2 |  夹具体A1.dwg | 126.30K |
| 3 |  工序卡.doc | 483.00K |
| 4 | 工艺过程卡.doc | 49.50K |

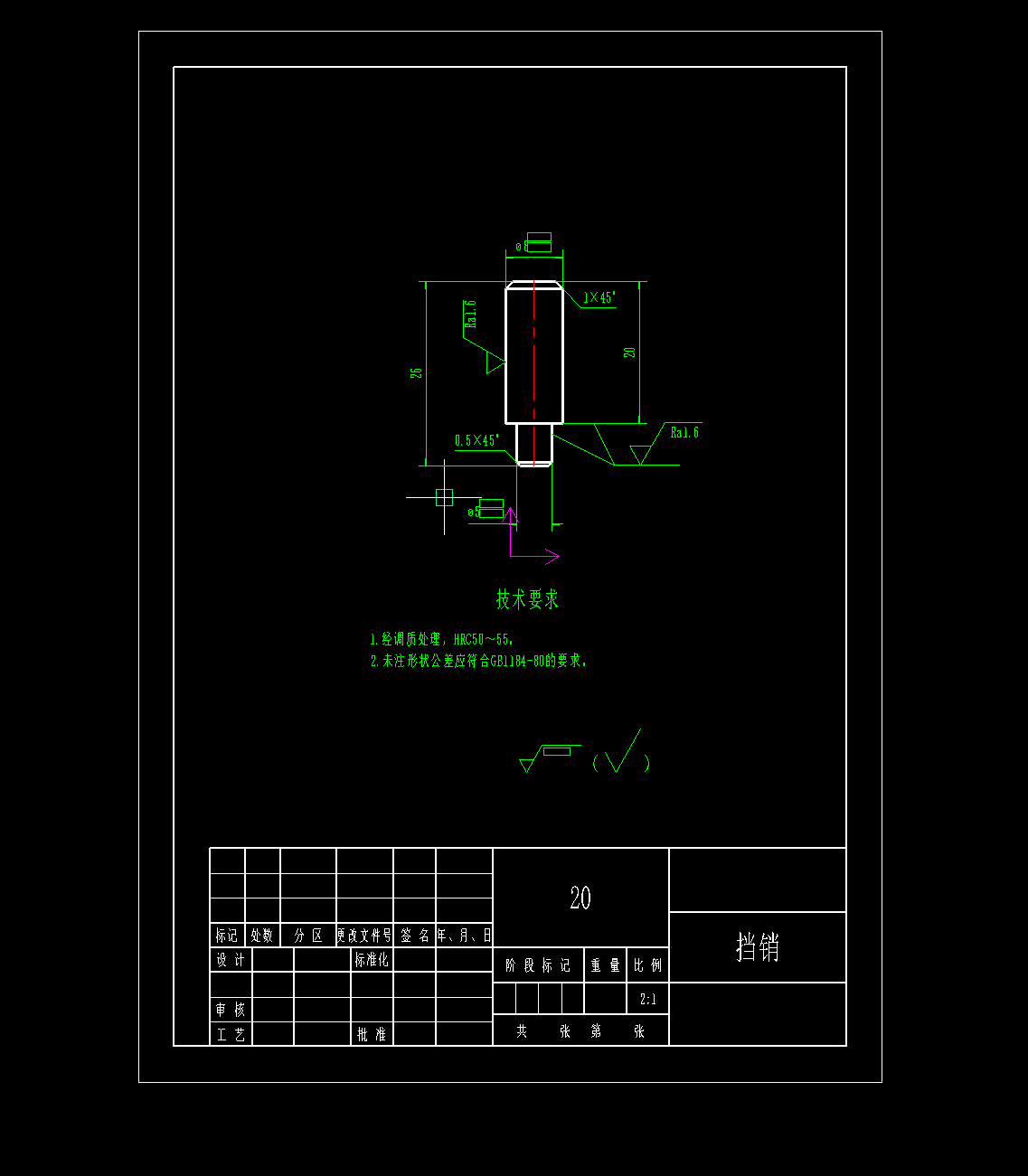

| 5 | 挡销A4.dwg | 106.43K |

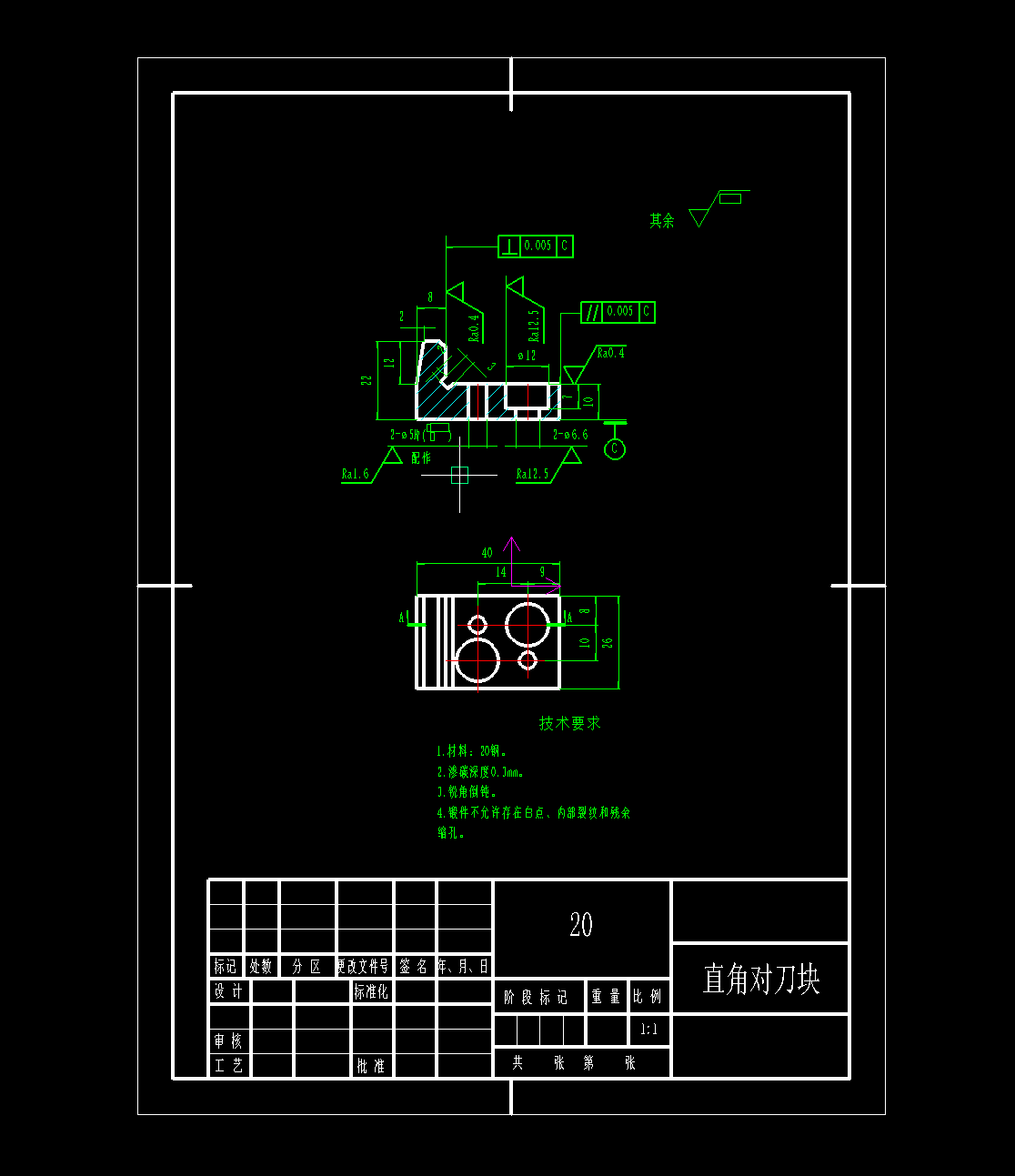

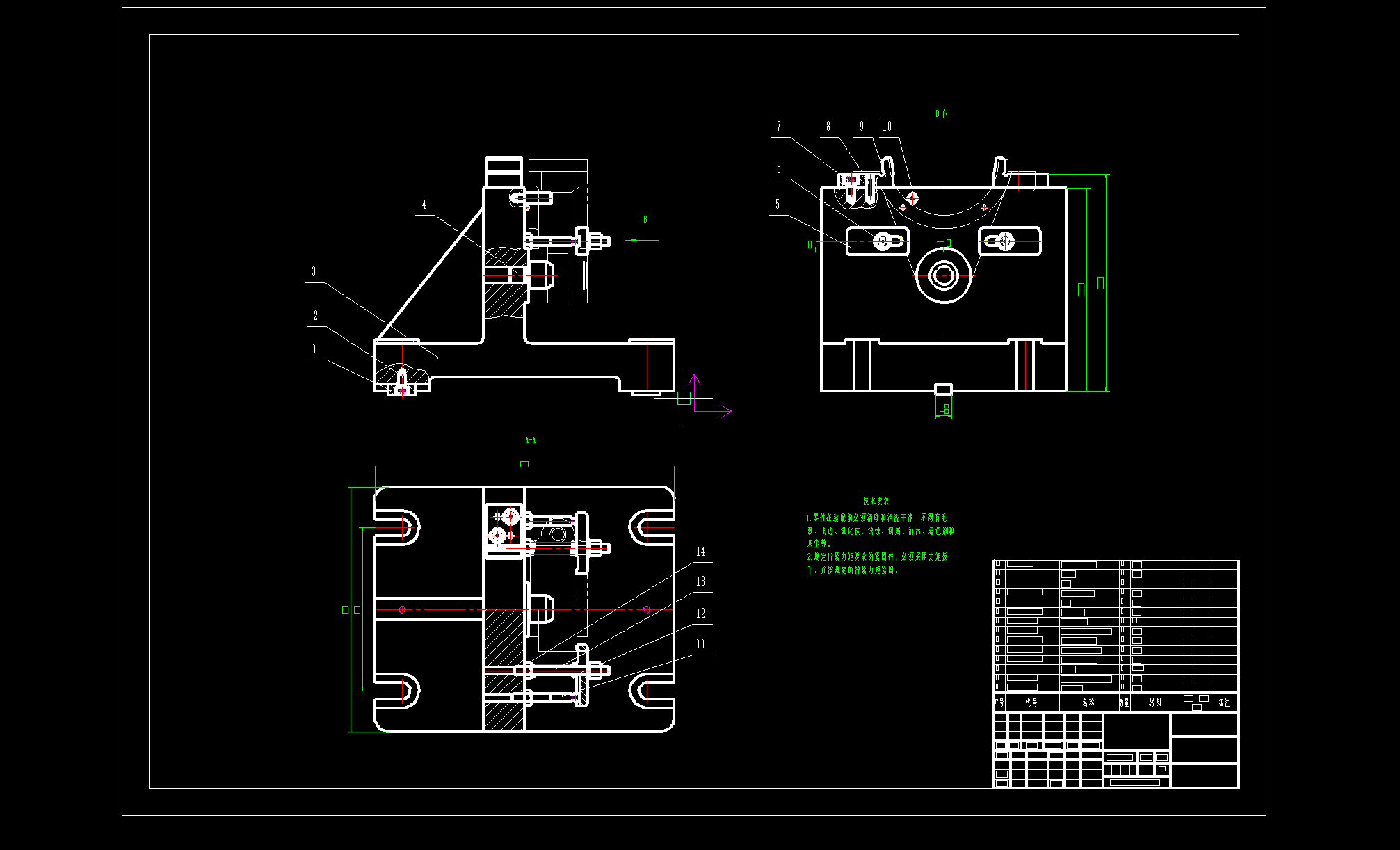

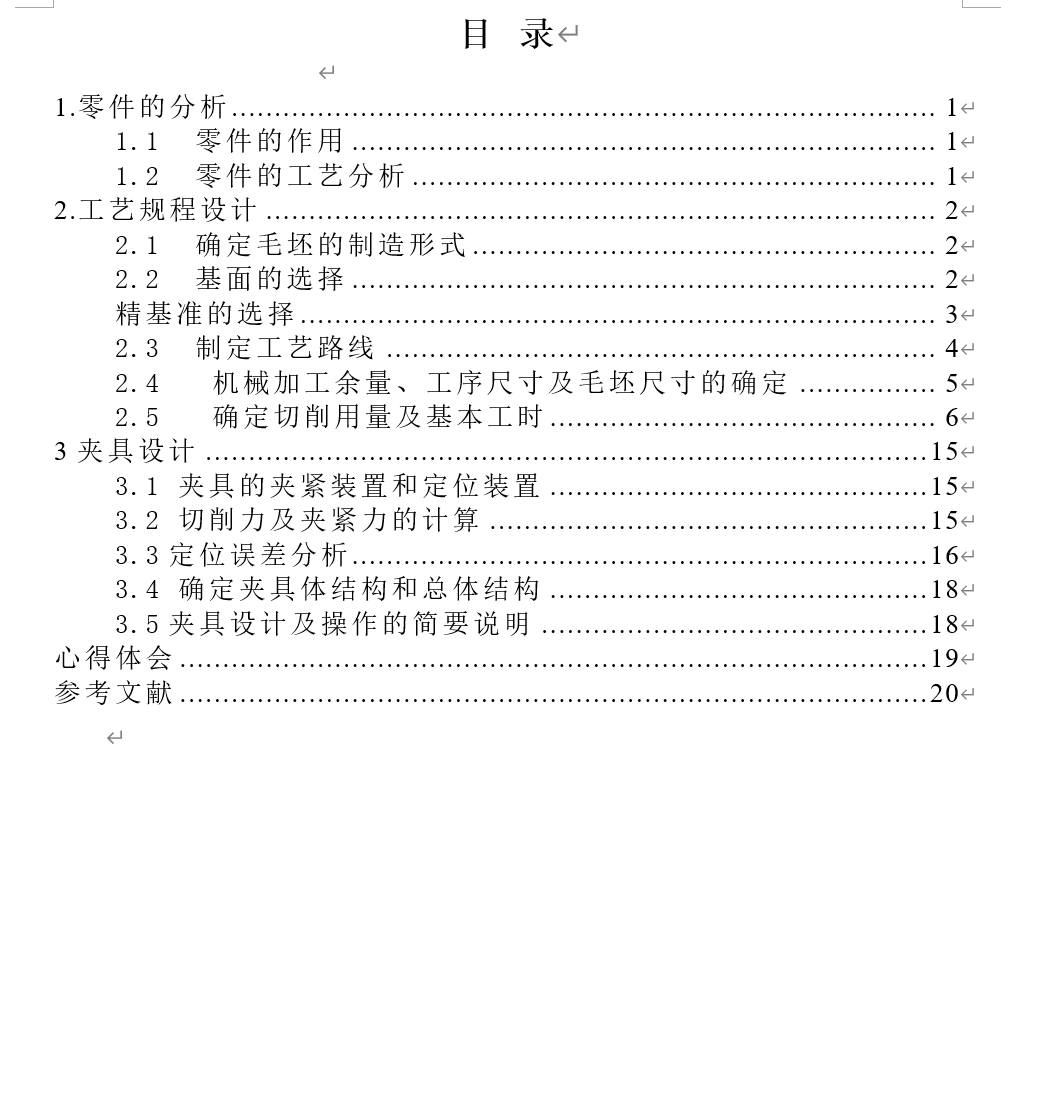

| 6 | 直角对刀块A4.dwg | 102.44K |
| 7 | 装配图A1.dwg | 145.78K |
| 8 | 说明书.doc | 422.50K |

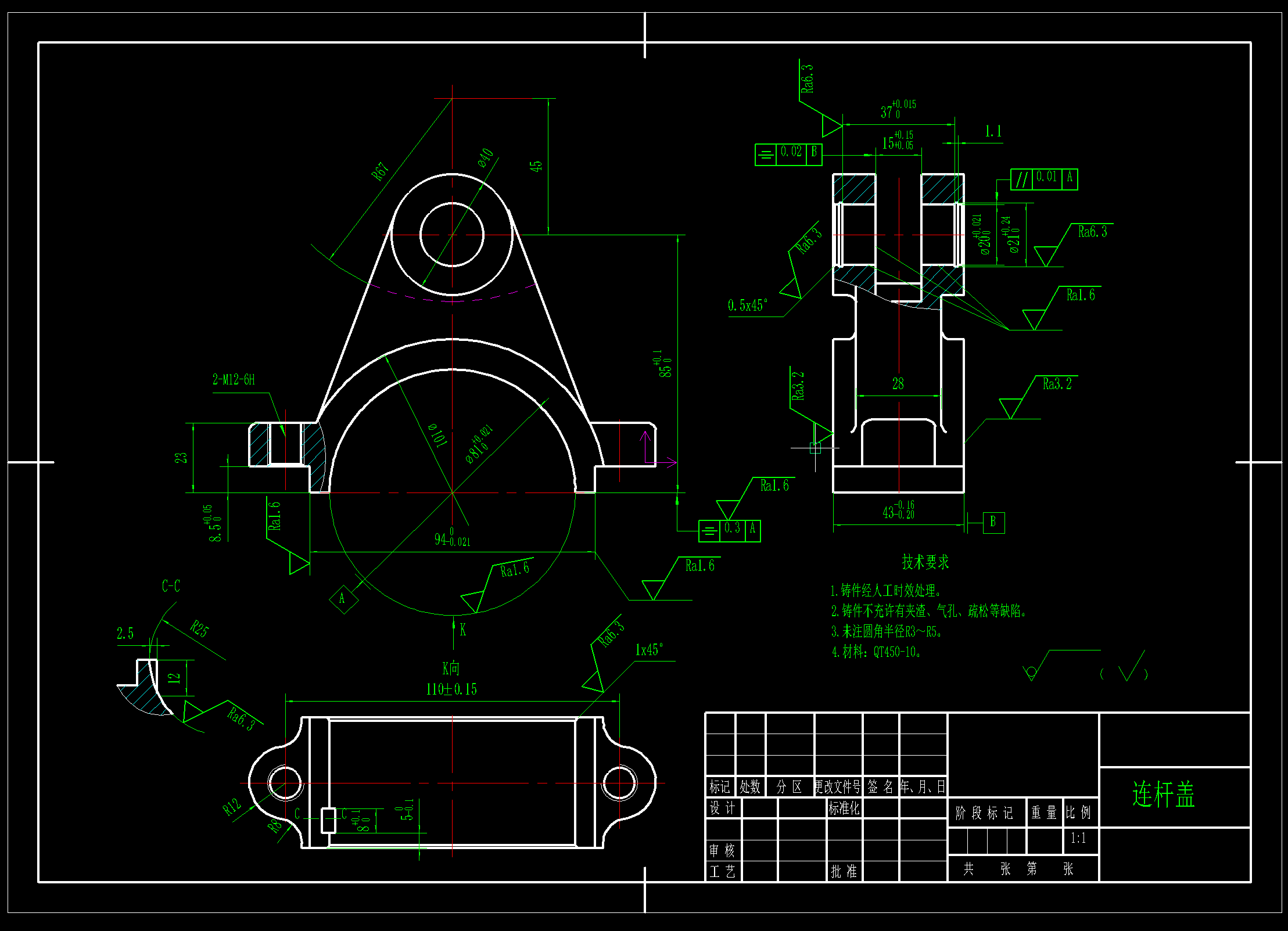

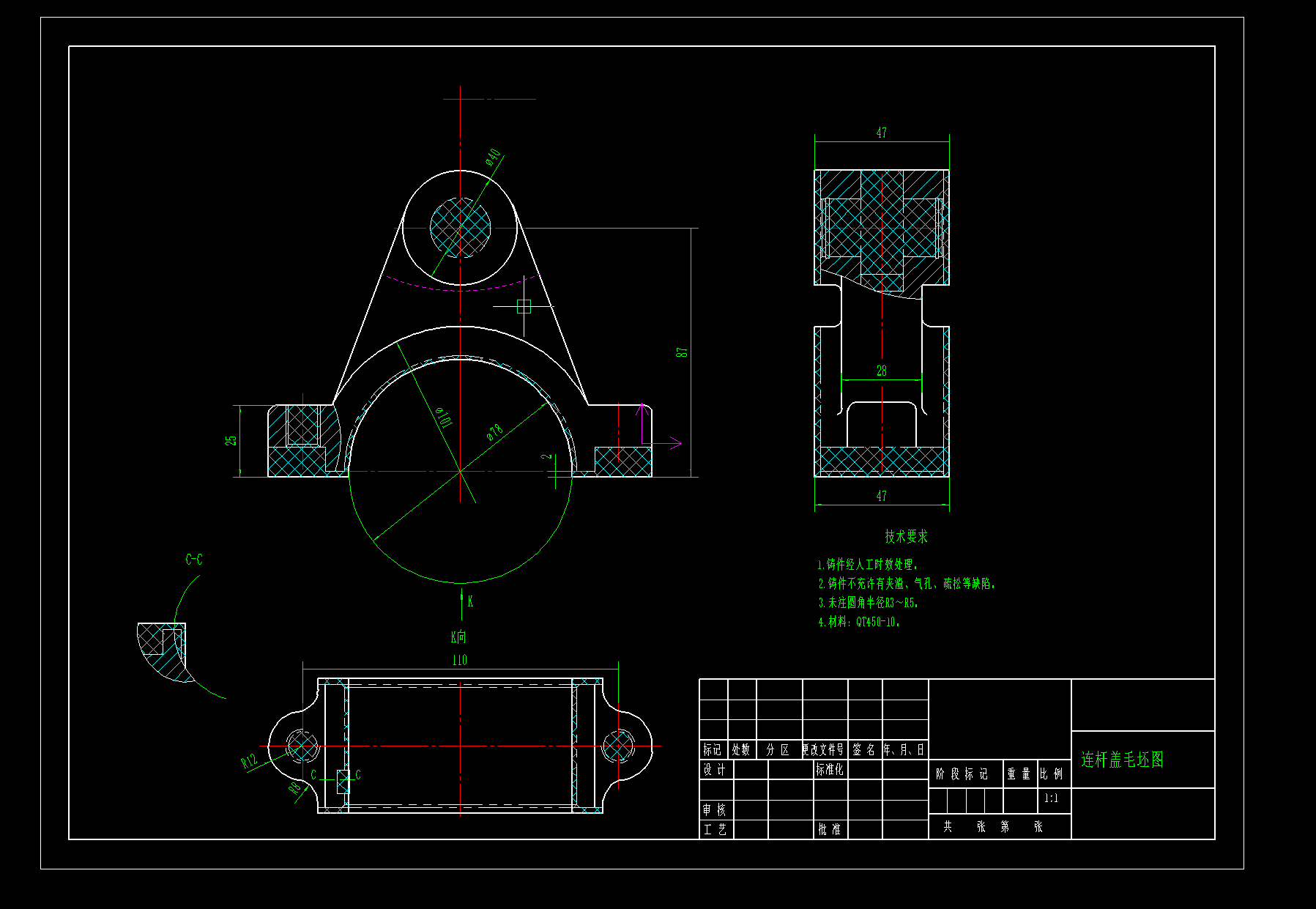

| 9 | 连杆盖A3.dwg | 91.95K |
| 10 | 连杆盖毛坯图A3.dwg | 100.87K |
| 11 |  000.SLDPRT | 130.28K |
| 12 | 1-B0001.SLDPRT | 66.59K |
| 13 | 10-00.SLDPRT | 86.05K |
| 14 | 12_00.SLDPRT | 1.24M |
| 15 | 3-000.SLDPRT | 177.19K |
| 16 | 4-A0001.SLDPRT | 95.30K |
| 17 | 5-A_A6X450001.SLDPRT | 71.40K |
| 18 | 9-0001.SLDPRT | 79.51K |
| 19 | _5X16000.SLDPRT | 49.90K |
| 20 | _M5X10_GB700001.SLDPRT | 81.42K |
| 21 | _M60001.SLDPRT | 89.02K |
| 22 | _M6400001.SLDPRT | 87.72K |
| 23 | _M6X10_GB700001.SLDPRT | 83.07K |
| 24 | _M6X7000.SLDPRT | 45.12K |
| 25 | _M6_GB410001.SLDPRT | 97.52K |

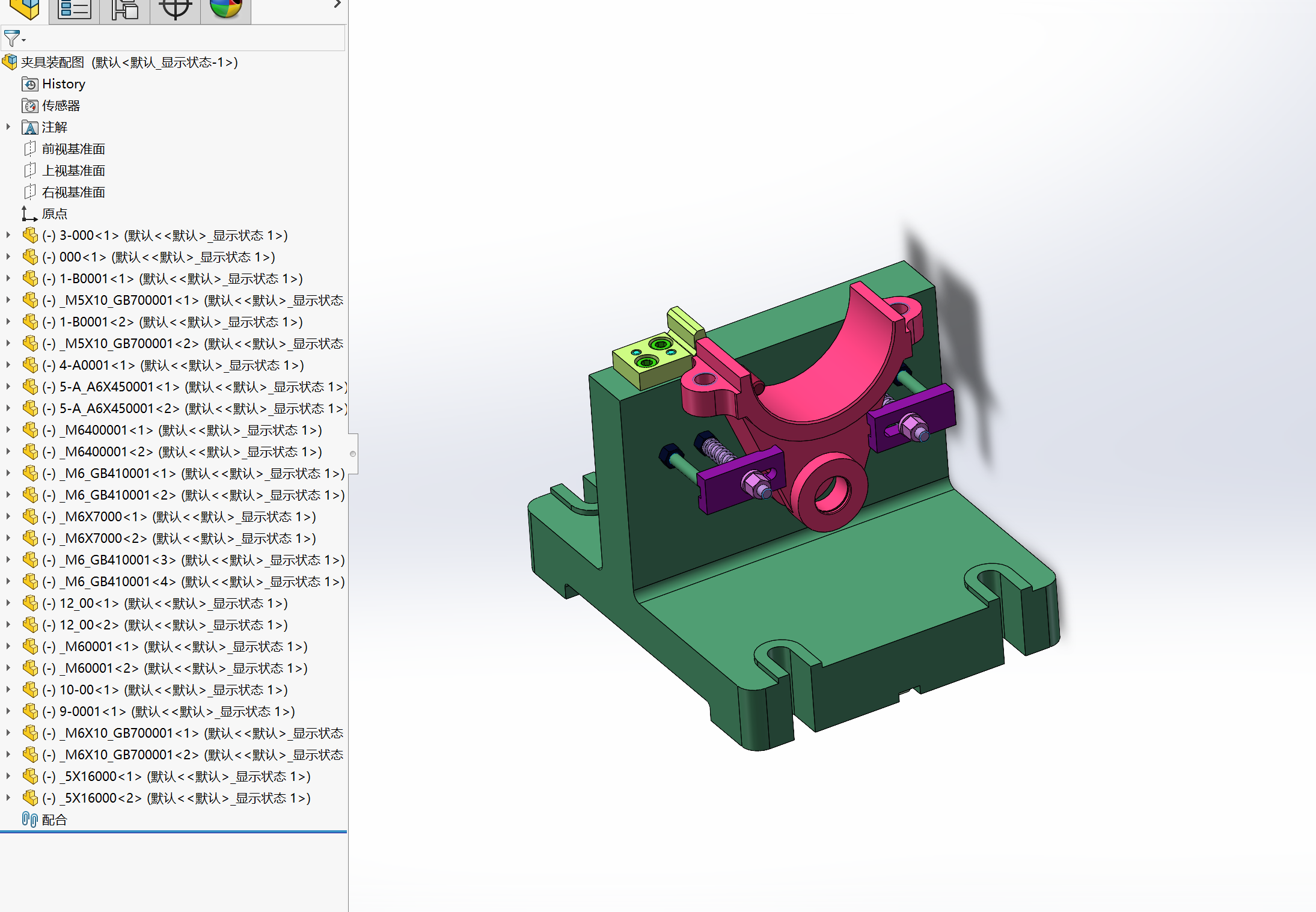

| 26 |  夹具装配图.SLDASM | 1.23M |
