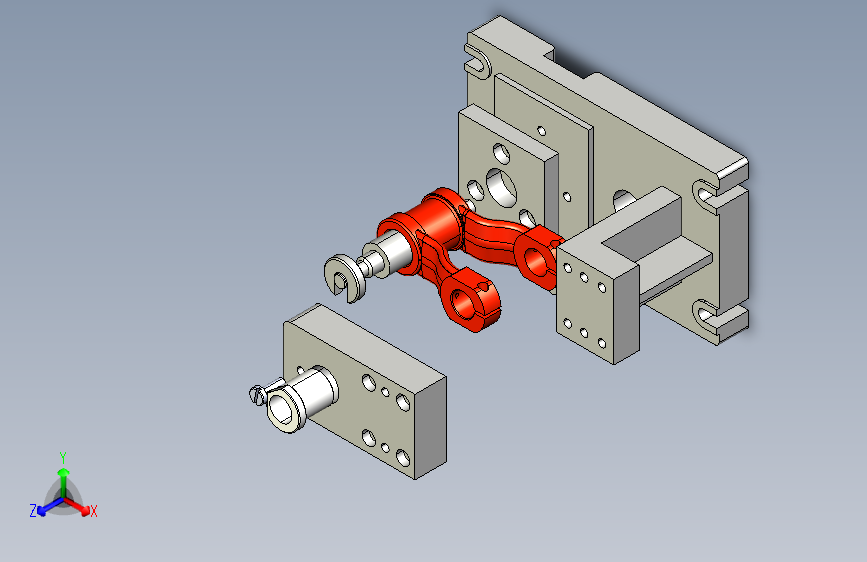

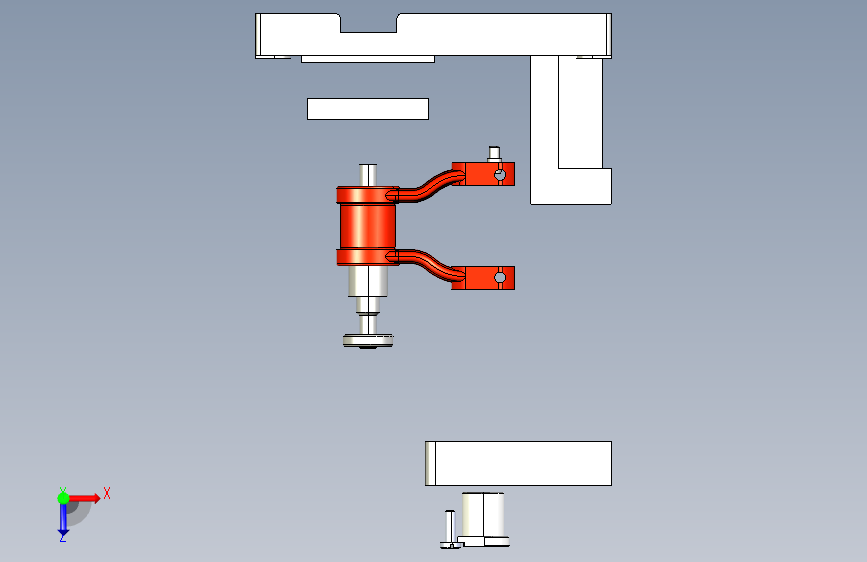

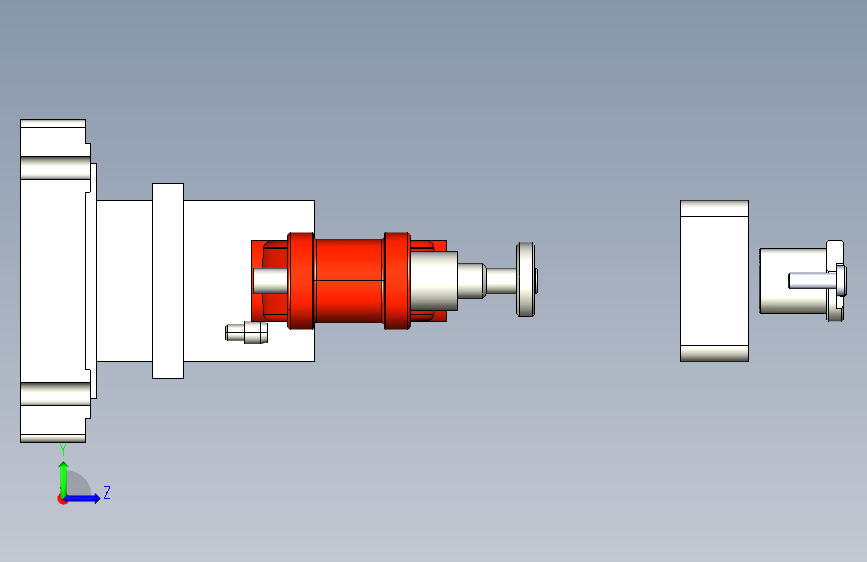

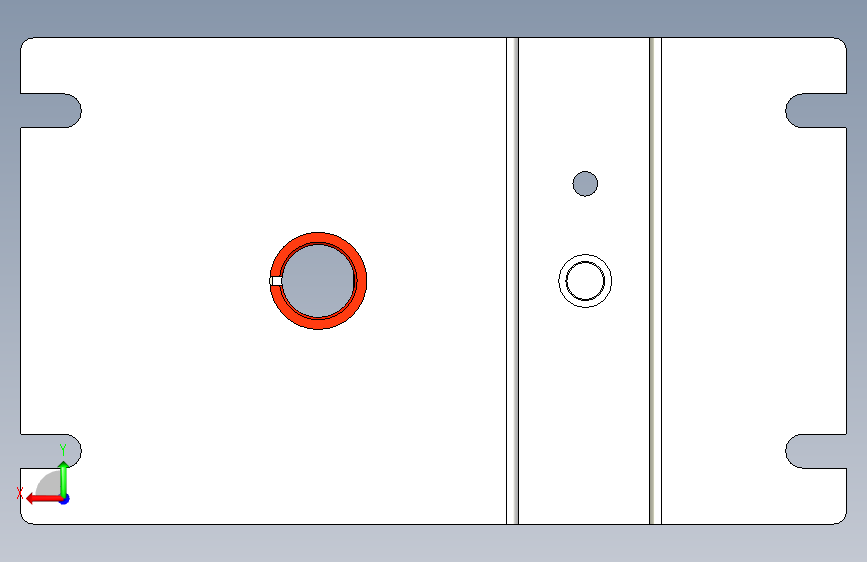

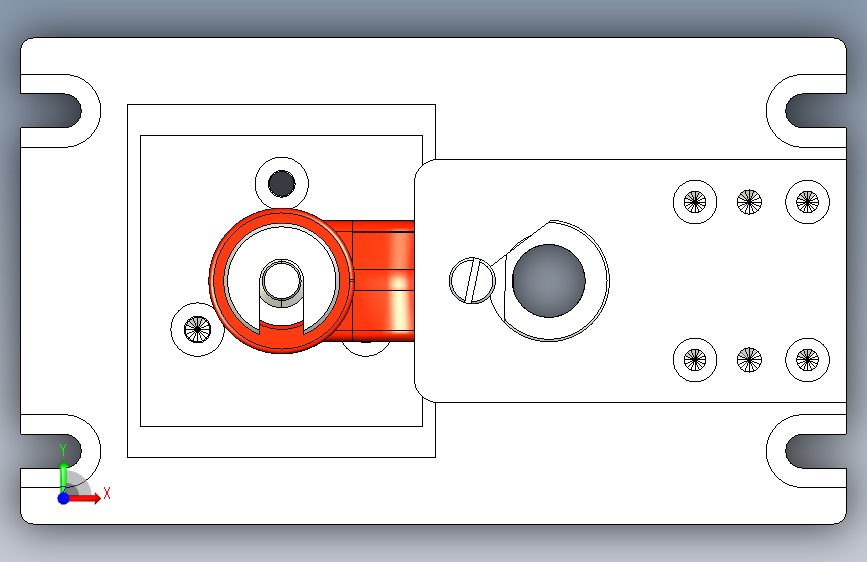

后钢板弹簧吊耳 机械加工工艺规程及钻φ30孔夹具设计【夹具三维】+CAD+工序卡+说明书图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小955.95KB,图纸格式为dwg,catproduct,catpart,图纸软件为CATIA V5R14,可供设计参考。

后钢板弹簧吊耳 机械加工工艺规程及钻φ30孔夹具设计【夹具三维】+CAD+工序卡+说明书
首页>图纸库>五金工具>五金配件2025-12-27报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
8
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
后钢板弹簧吊耳 机械加工工艺规程及钻φ30孔夹具设计【夹具三维】+CAD+工序卡+说明书图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小955.95KB,图纸格式为dwg,catproduct,catpart,图纸软件为CATIA V5R14,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：401808
文件大小：955.95KB
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：五金工具
图纸格式：dwg,catproduct,catpart
软件版本：CATIA V5R14
作者
WX_202854
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标14 吊耳零件图.dwg434.12K
2软件图标14 工序卡.dwg380.96K
3软件图标28 工序卡片.doc397.50K
4软件图标14 工艺过程卡片.dwg358.53K
5软件图标14 机械加工工艺过程卡片.dwg376.24K
6软件图标14 毛坯图.dwg396.82K
7软件图标28 说明书.doc303.50K
8软件图标14 钻30孔夹具体.dwg408.18K
9软件图标14 钻30孔夹具装配图.dwg505.33K
10软件图标7 jiajuzhuangpeitu-baozhatu.CATProduct38.21K
11软件图标6 dianban.CATPart84.95K
12软件图标6 gongjiantu.CATPart345.44K
13软件图标6 hexagonnutsgradecgb.CATPart81.39K
14软件图标6 hexagonnutsgradecgb_1.CATPart75.96K
15软件图标6 hexagonsocketheadcapscrewsgb.CATPart39.98K
16软件图标6 hexagonsocketheadcapscrewsgb_1.CATPart40.02K
17软件图标6 jiajuti.CATPart217.11K
18软件图标6 kaikoudianquan.CATPart56.18K
19软件图标6 parallelpinshardeningsteelgb.CATPart52.00K
20软件图标6 parallelpinshardeningsteelgb_1.CATPart51.94K
21软件图标6 plainwashers-nseries-gradeagb.CATPart51.77K
22软件图标6 xiao.CATPart56.83K
23软件图标6 xinzhou.CATPart69.18K
24软件图标6 zuanmoban.CATPart116.03K
25软件图标6 zuantao.CATPart68.36K
26软件图标6 zuantaoluos.CATPart64.05K
27软件图标14 ._吊耳零件图.dwg186B
28软件图标14 ._工序卡.dwg186B
29软件图标28 ._工序卡片.doc186B
30软件图标14 ._工艺过程卡片.dwg186B
31软件图标14 ._机械加工工艺过程卡片.dwg186B
32软件图标14 ._毛坯图.dwg186B
33软件图标28 ._说明书.doc186B
34软件图标14 ._钻30孔夹具体.dwg186B
35软件图标14 ._钻30孔夹具装配图.dwg186B
