液压支架：第一题：14号专题：换向阀主阀芯设计
图纸描述
液压支架：第一题：14号专题：换向阀主阀芯设计图纸下载，该图纸类型属于零部件模型、液压及气动元件图纸，图纸大小902.38KB，共计3个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2021软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。系统工作压力： 31.5MPa （已知） 系统工作流量 ：250L/min 推移油缸最大受力：880KN （设定，未知）
下载需要500金币
立即下载 收藏
图纸信息
作者
岁月长
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

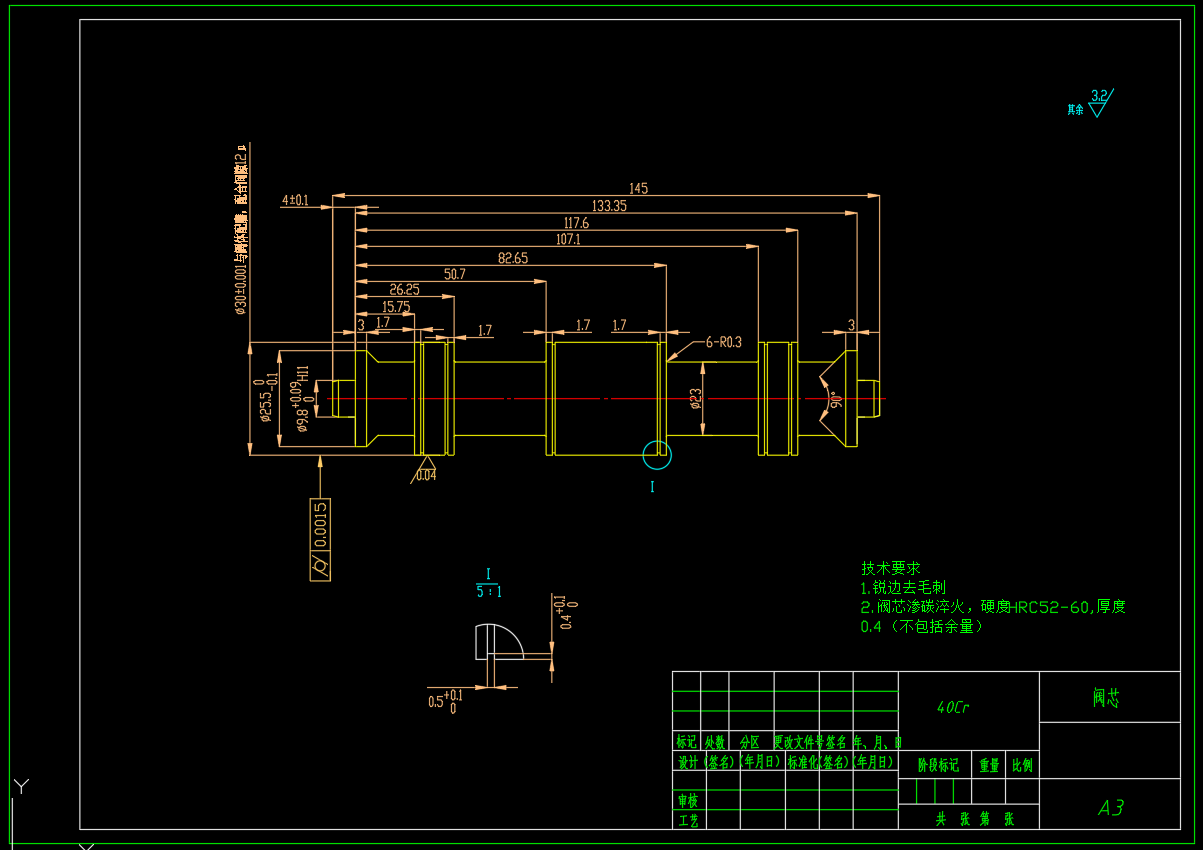

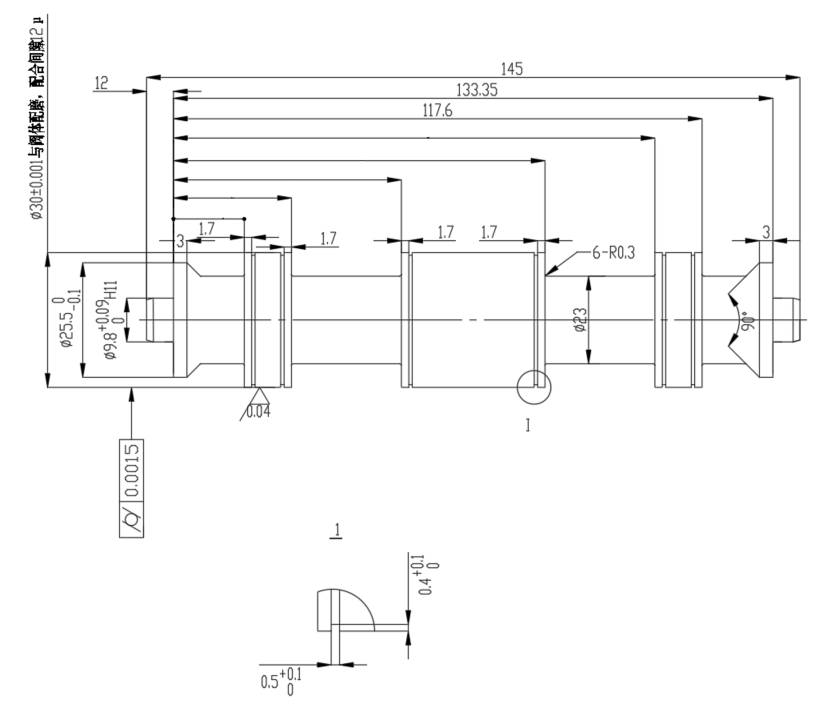

| 1 |  换向阀阀芯-A3.dwg | 52.40K |

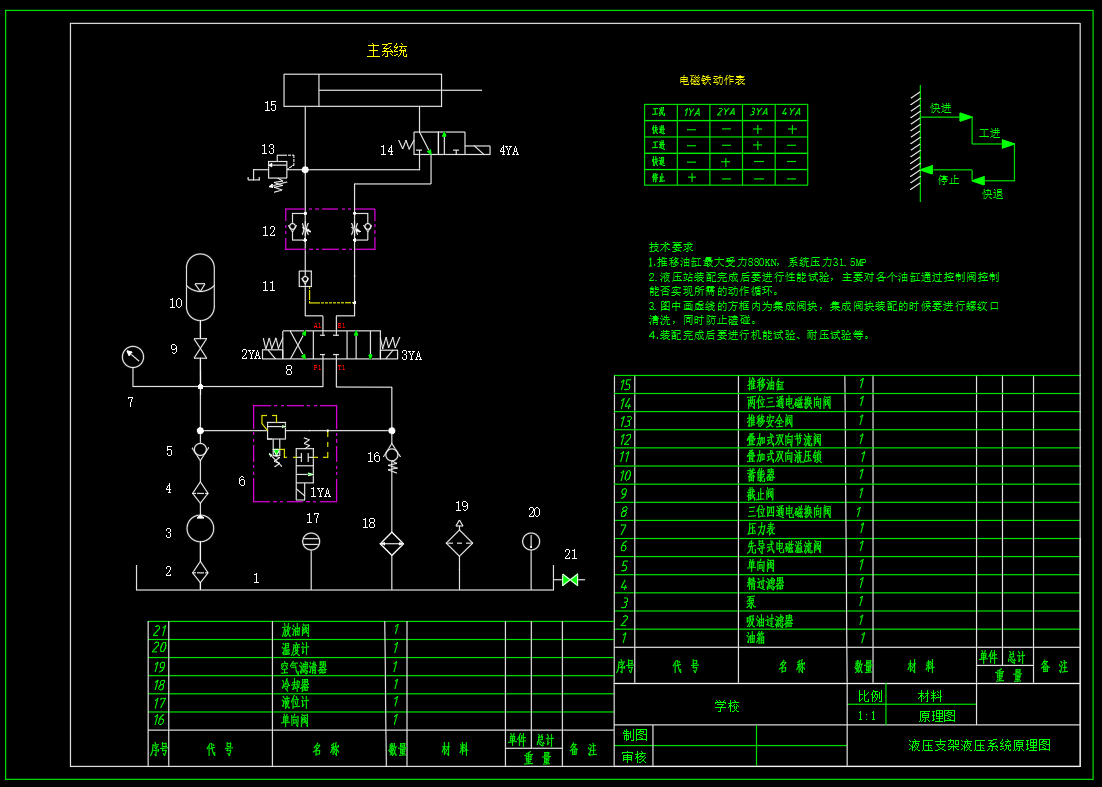

| 2 | 液压支架推移油缸液压系统原理图-A3.dwg | 123.92K |
| 3 |  液压支架液压系统设计说明书（换向阀主阀芯设计）.docx | 531.40K |
