新能源汽车水泵隔水套气密性检测机

首页 >图纸库>机械设备>非标设备2025-11-06报告错误错误问题可与客服联系，感谢您的支持！0

图纸描述

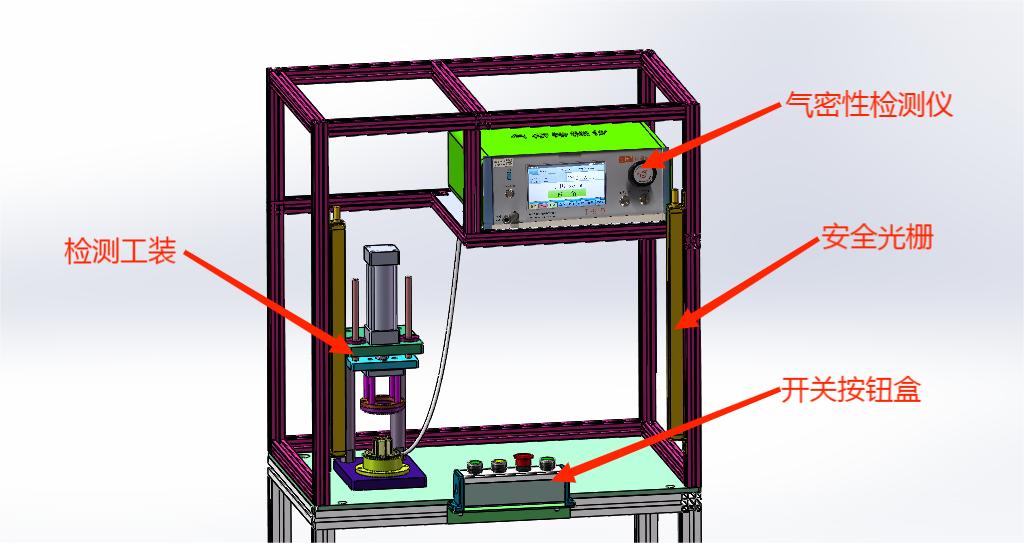

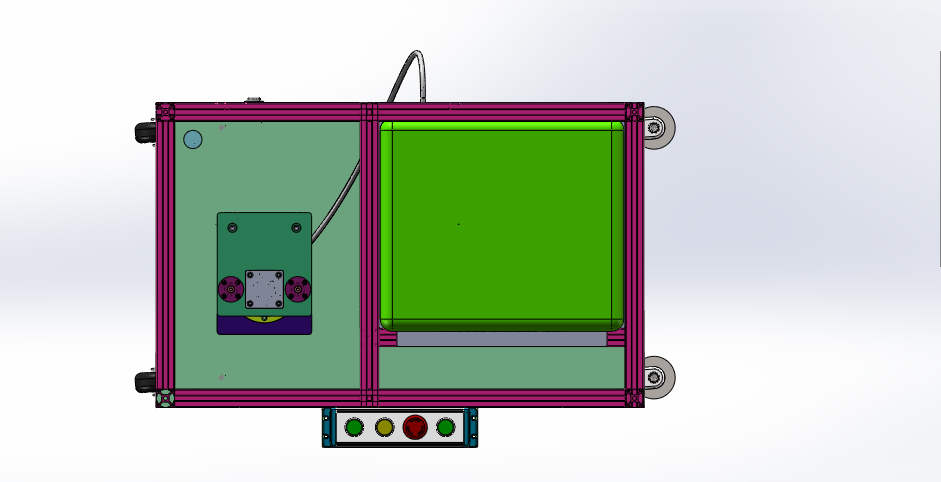

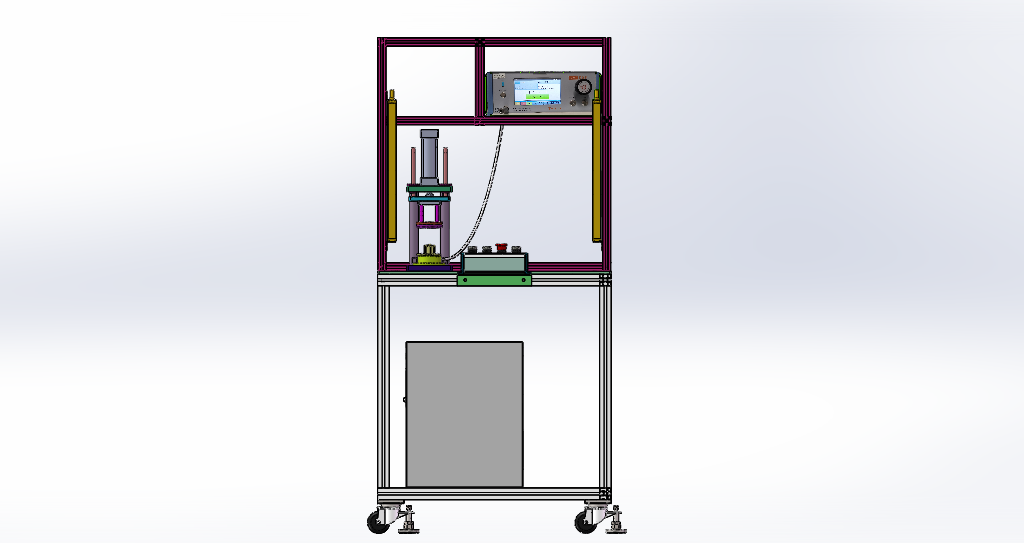

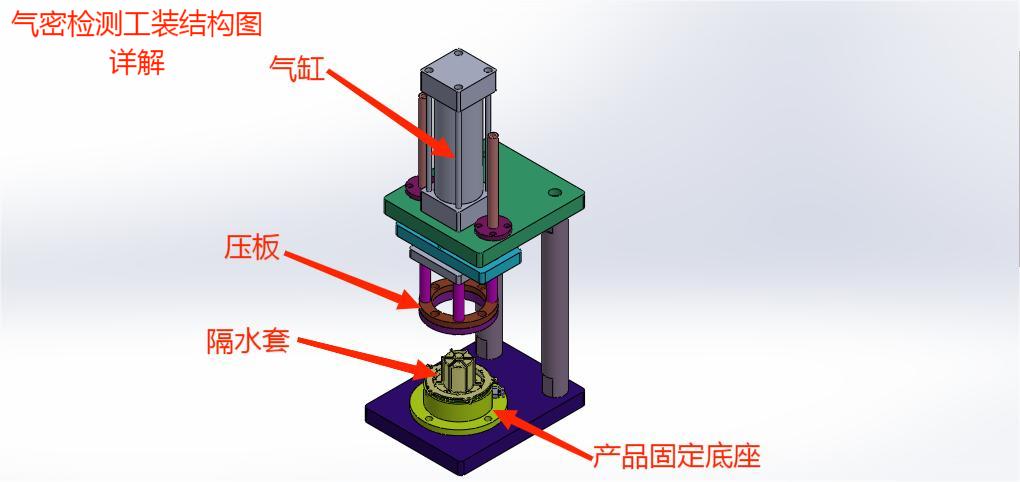

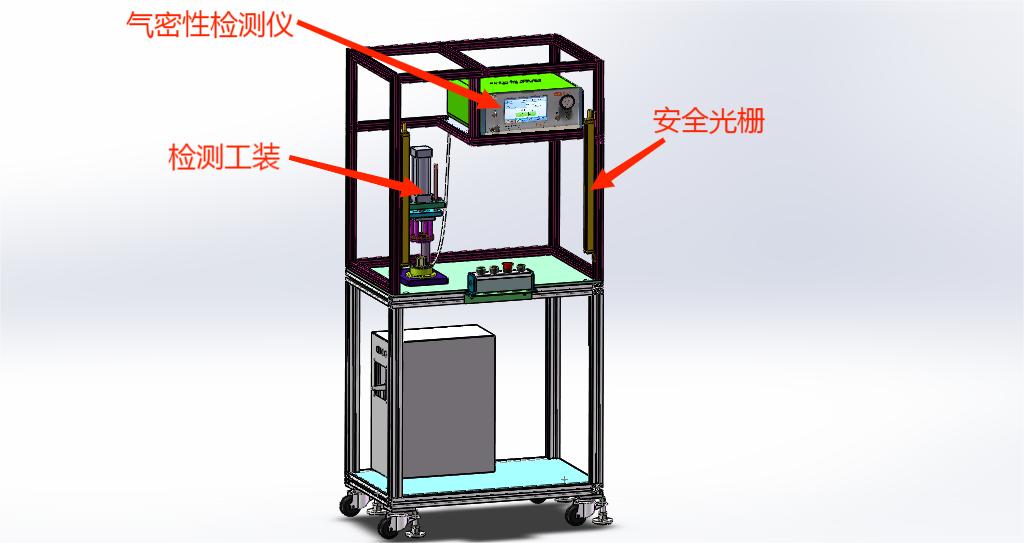

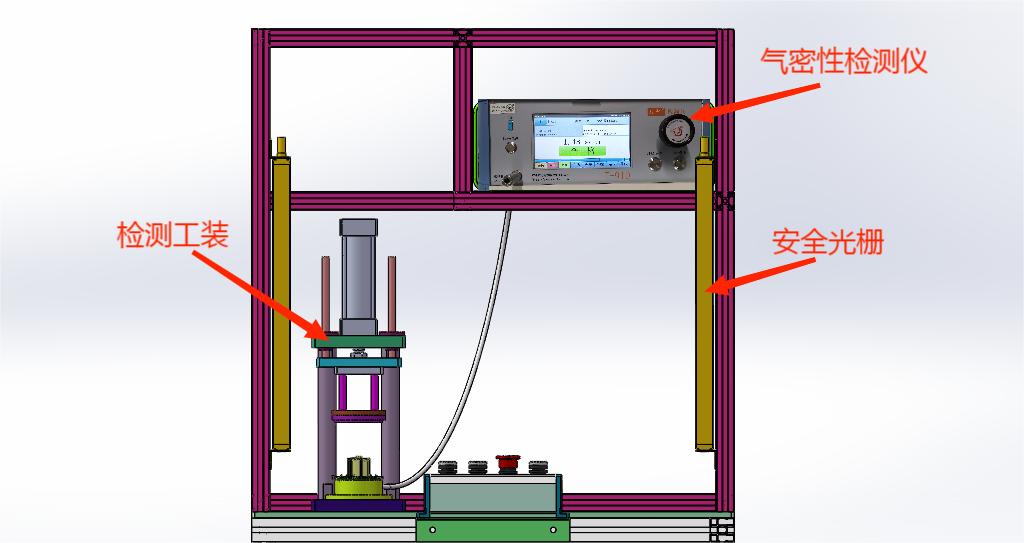

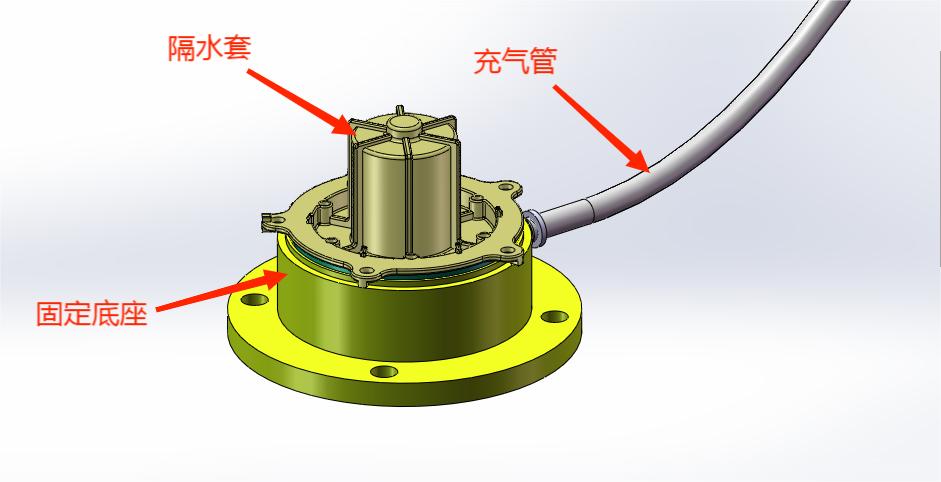

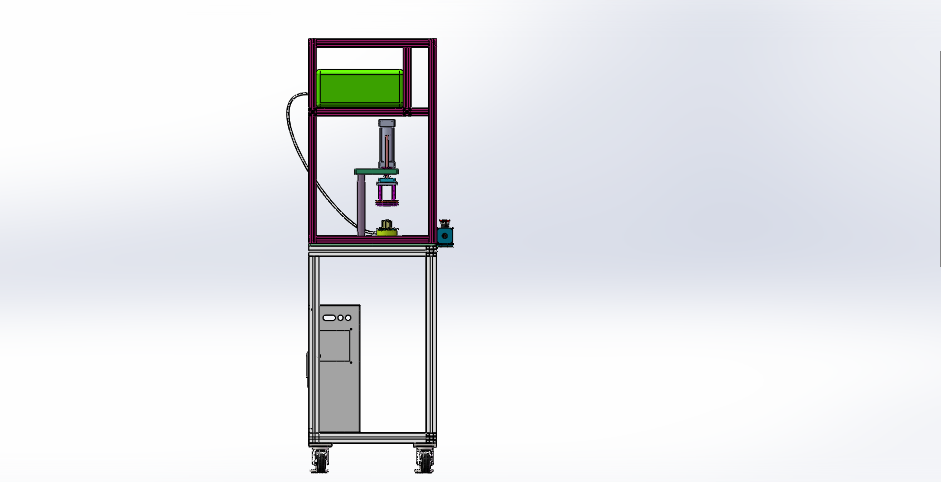

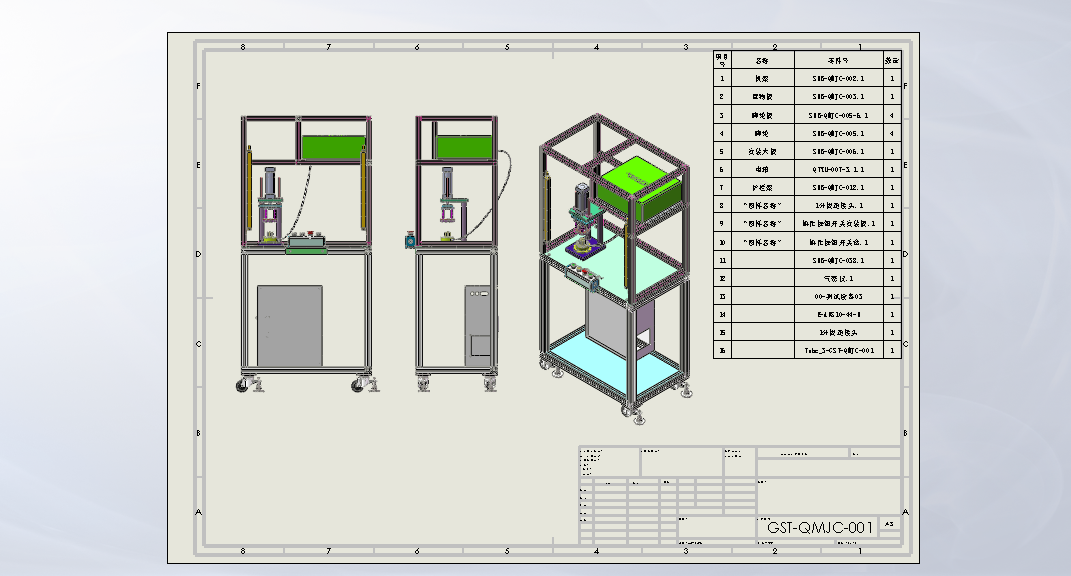

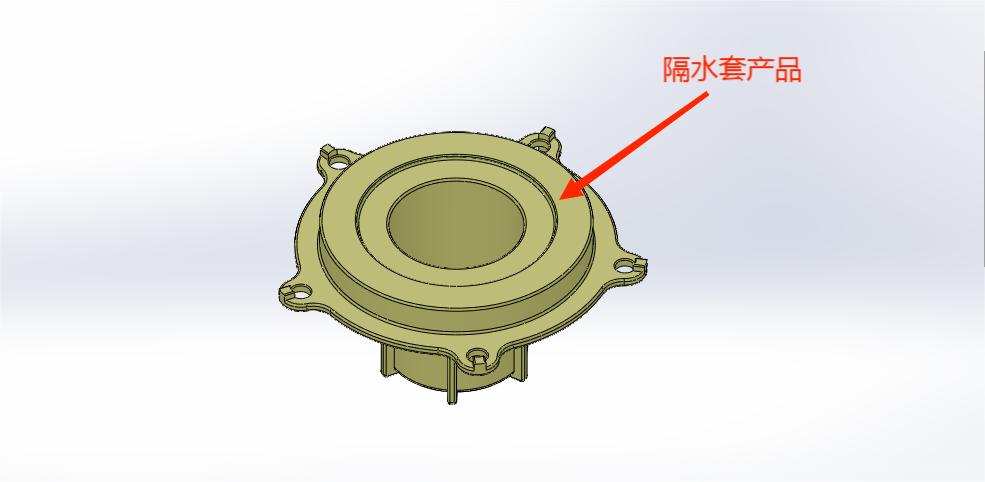

新能源汽车水泵隔水套气密性检测机设计思路：这是新能源汽车水泵组装线的第二道生产工序——水泵隔水套气密性检测机。为了保证隔水套不泄露水，需要检测隔水套是否会漏水，采用了气密性检测的方式检测隔水套的密封性，需要充气保压一定时间判断型腔是否有泄漏。具体检测操作：首先需要用到气密检测仪来检测气密性，检测时把隔水套放置在定位治具上，治具安装密封圈，利用气缸压紧隔水套与密封圈接触边缘，保证不泄露气体，同时在密封腔处通入压力为300pa气体，保压30秒，泄漏不低于250pa为合格产品。新能源汽车水泵隔水套气密性检测机结构介绍：设备防护罩、气密性检测仪、充气压紧密封机构和电气配件构成。程序控制系统：设备
