双工位水泵转子石墨套压装机

首页>图纸库>机械设备>非标设备2025-10-19报告错误错误问题可与客服联系，感谢您的支持！0
0
36
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

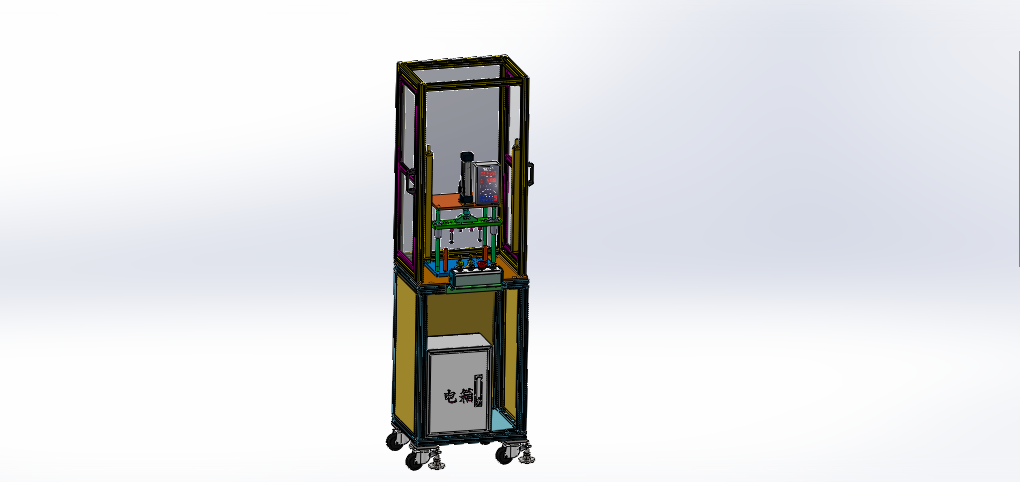

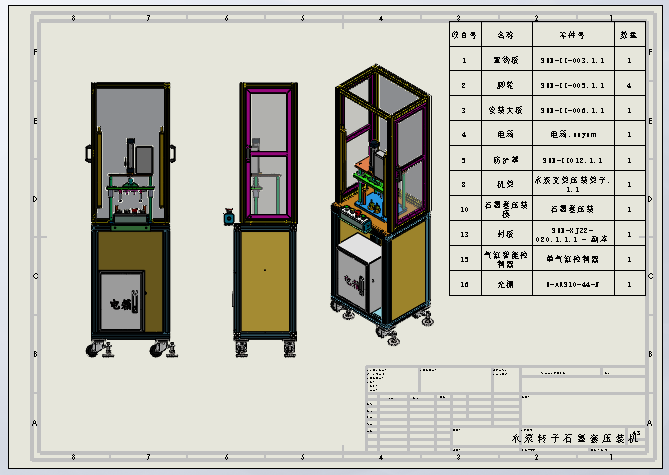

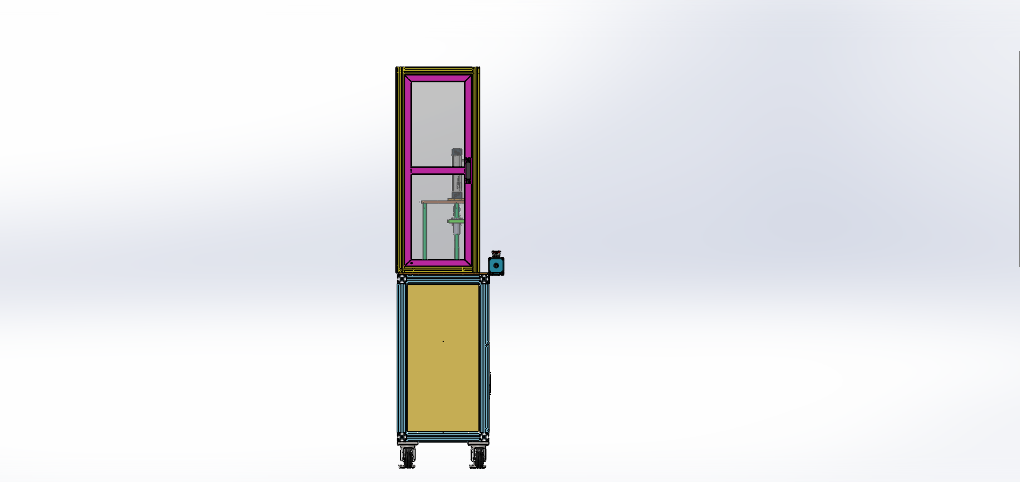

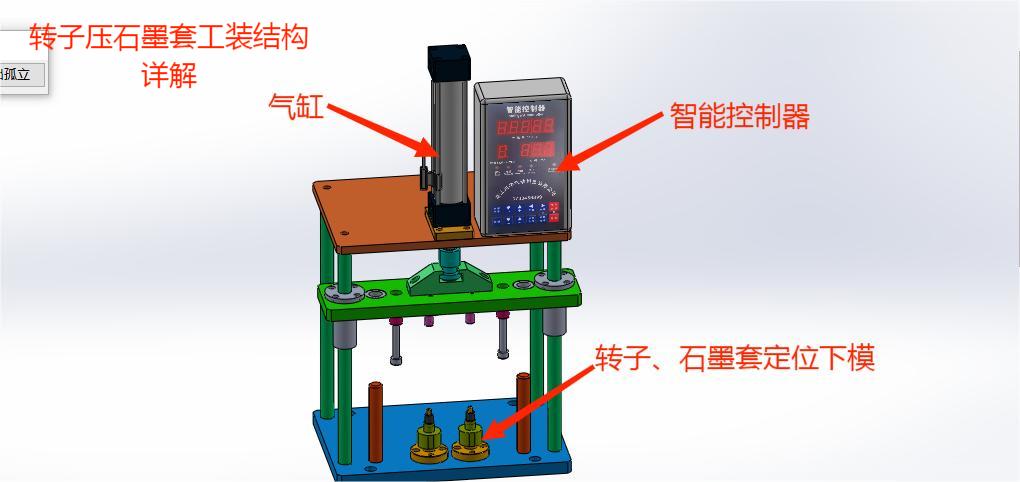

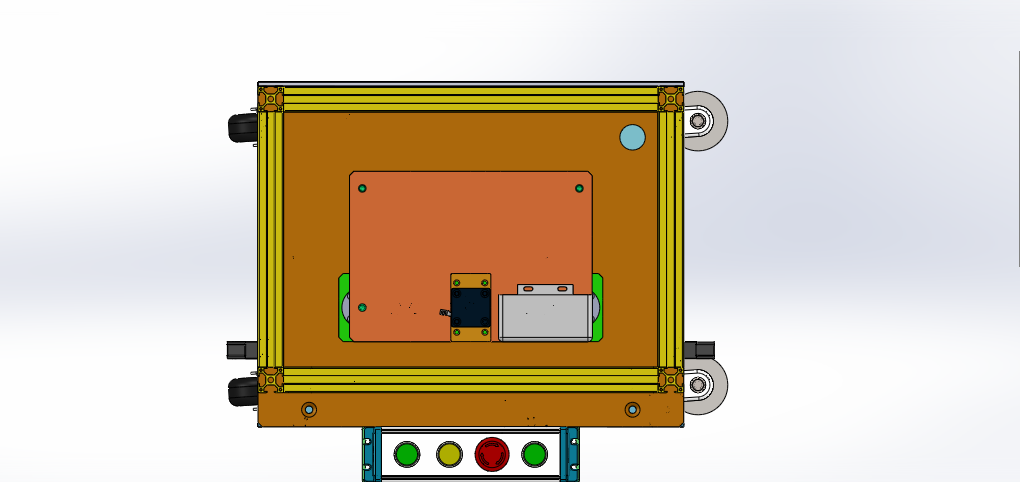

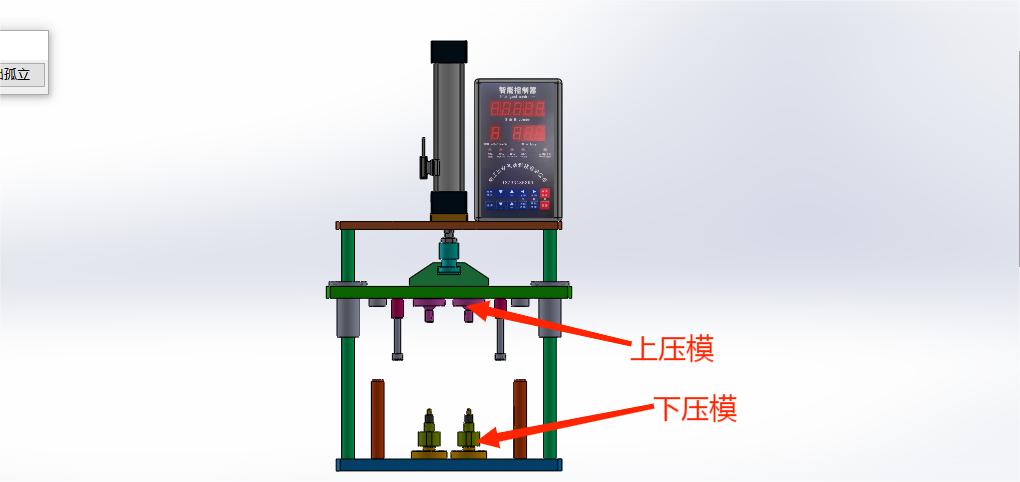

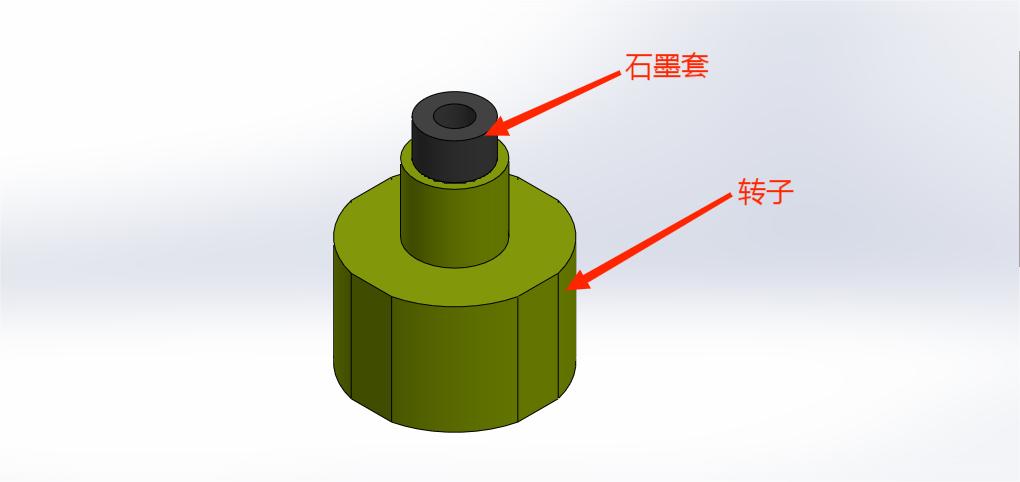

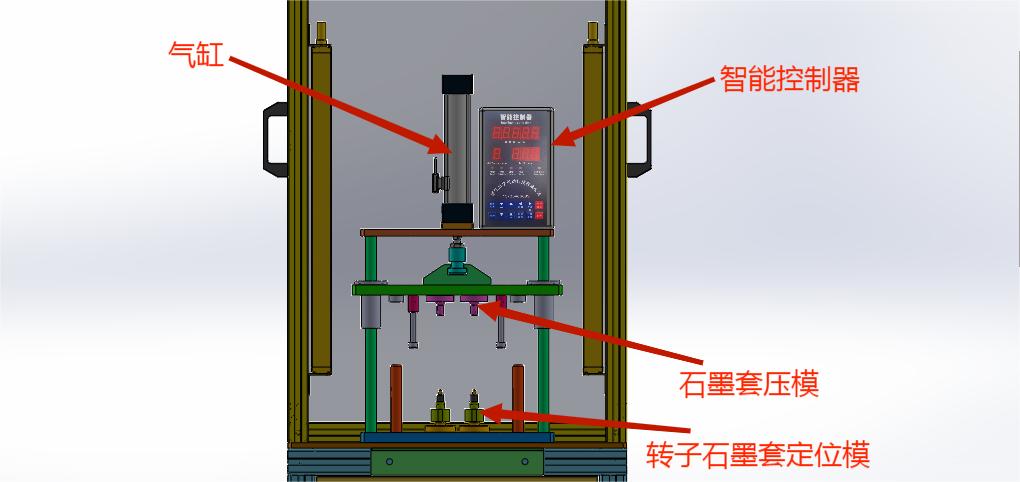

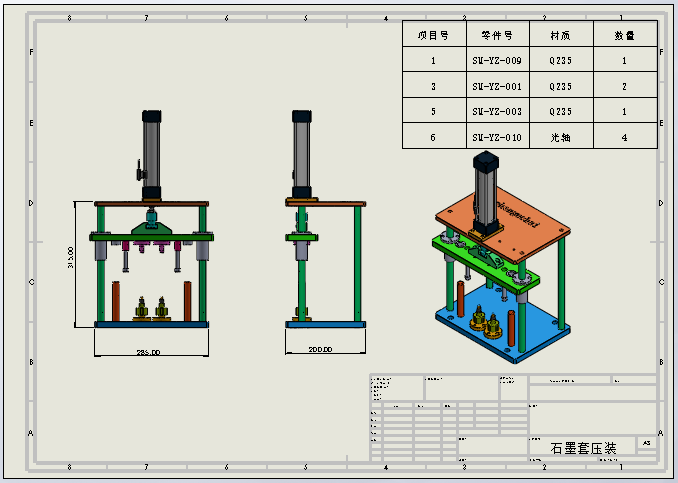

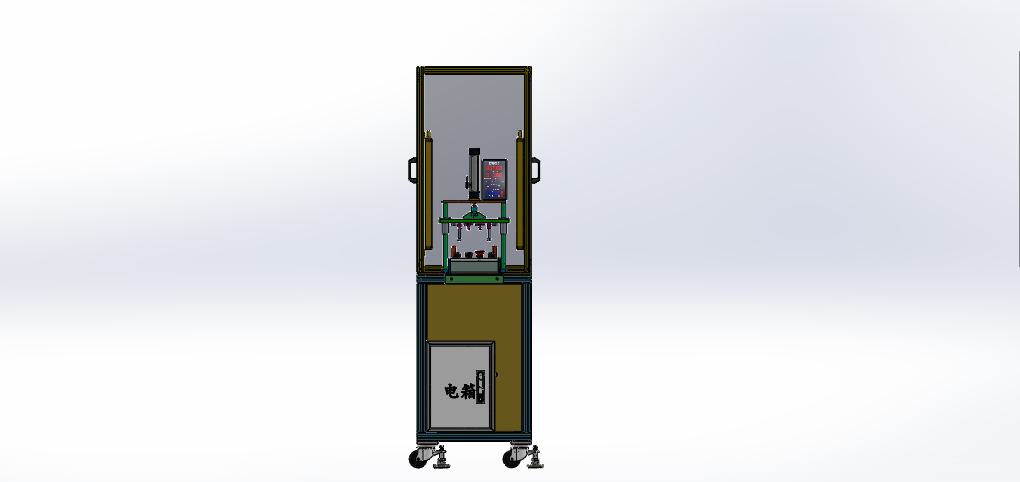

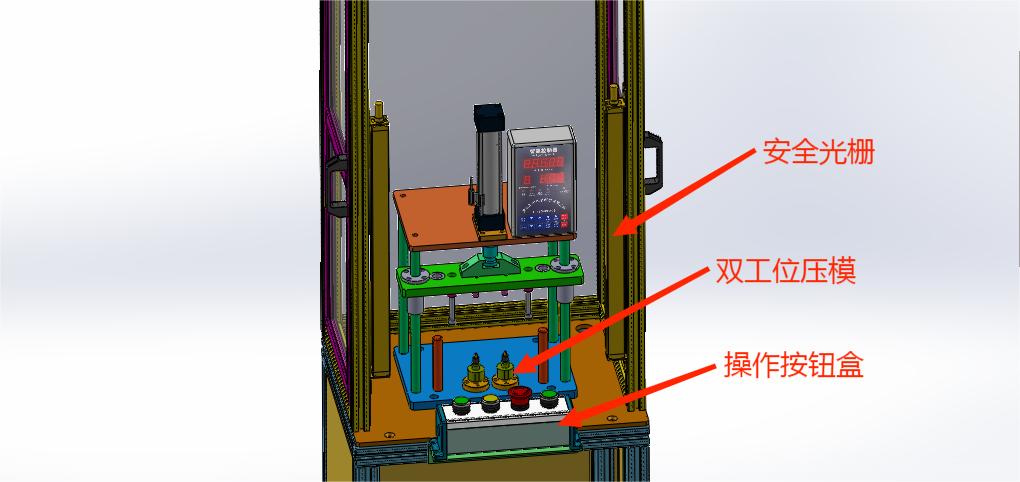

双工位石墨套压装机 设计思路：这是新能源汽车水泵组装线的第一道生产工序——水泵转子石墨套压装。一共需要两个石墨套，其中一个需要与转子注塑为一体，另外一个需要压装。这一套工装是用于压装另外一端石墨套。设计需要保证石墨套压装的同心度，同心度工装为±0.02，一次性压两个工件，需要设计两个转子定位模，转子定位模是一个高精度的定位轴，先放入转子，再放好石墨套。上压模安装在气缸连接板上，与下定位轴精密配合，确保压紧的同心度。 水泵转子石墨套压装机结构介绍：设备防护罩、转子定位下模、压紧上模、气动压紧部件和电气配件构成，各组件结构具体构造如下： 转子定位下模：由一根高精度同心轴组成。 压紧上模：高精度同心
下载需要500金币
立即下载 收藏
图纸信息
图纸ID ：401729
文件大小：26.49M
所需金币：500
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,dwg,slddrw
软件版本：SOLIDWORKS 2018
作者
WX_203061
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 AWKM-058锁扣主体.1.1.1.1.1.sldprt144.45K
2软件图标3 AWKM-059卡板.1.1.1.1.1.sldprt100.37K
3软件图标3 AWKM-060扣臂.1.1.1.1.1.sldprt79.99K
4软件图标3 AWKM-061STOPPER_SCREW_M6.1.1.1.1.1.sldprt47.47K
5软件图标3 AWKM-062STOPPER_SCREW_M5.1.1.1.1.1.sldprt47.72K
6软件图标3 AWKM-063锁扣支架.1.1.1.1.1.SLDPRT116.58K
7软件图标3 BVGY-015-3-1.1.1.1.1.SLDPRT304.49K
8软件图标3 BVGY-015-3-2.1.1.1.1.SLDPRT113.82K
9软件图标3 BVGY-015-3-3.1.1.1.1.SLDPRT356.98K
10软件图标4 BVGY-015-3-4.1.1.1.1.sldasm652.23K
11软件图标3 GB_FASTENER_SCREWS_HSHCSM8X60-N.SLDPRT67.87K
12软件图标3 GP导柱16X100.1.SLDPRT77.98K
13软件图标3 LMFxxUULMFxxLUU直线轴承.SLDPRT368.39K
14软件图标3 pulf-90.1.SLDPRT240.56K
15软件图标3 SHB-KK-003.1.1.SLDPRT162.93K
16软件图标3 SHB-KK-005-1.1.1.SLDPRT118.47K
17软件图标3 SHB-KK-005-2.1.1.SLDPRT191.96K
18软件图标3 SHB-KK-005-3.1.1.SLDPRT116.16K
19软件图标3 SHB-KK-005-4.1.1.SLDPRT159.51K
20软件图标3 SHB-KK-005-5.1.1.SLDPRT101.05K
21软件图标3 SHB-KK-005-6.1.1.SLDPRT105.69K
22软件图标4 SHB-KK-005.1.1.SLDASM313.66K
23软件图标3 SHB-KK-006.1.1.SLDPRT405.21K
24软件图标3 SHB-KK012.1.1.SLDPRT1.90M
25软件图标3 SHB-XJZ2-020.1.1.1-副本.SLDPRT101.57K
26软件图标3 SHB-XJZ2-020.1.1.1.SLDPRT110.20K
27软件图标3 SHB-XJZ2-021.SLDPRT38.06K
28软件图标3 SM-YZ-001.SLDPRT94.14K
29软件图标3 SM-YZ-002.SLDPRT193.00K
30软件图标3 SM-YZ-003.SLDPRT396.19K
31软件图标3 SM-YZ-005.SLDPRT87.06K
32软件图标3 SM-YZ-006.SLDPRT102.05K
33软件图标3 SM-YZ-007.SLDPRT107.47K
34软件图标3 SM-YZ-008.SLDPRT61.22K
35软件图标3 SM-YZ-009.SLDPRT191.27K
36软件图标3 SM-YZ-010.SLDPRT47.96K
37软件图标3 ~$pulf-90.1.SLDPRT14B
38软件图标3 ~$SHB-KK012.1.1.SLDPRT14B
39软件图标3 ~$SHB-XJZ2-020.1.1.1 - 副本.SLDPRT14B
40软件图标3 ~$SHB-XJZ2-020.1.1.1.SLDPRT14B
41软件图标3 ~$SHB-XJZ2-021.SLDPRT14B
42软件图标3 ~$单气缸控制器.SLDPRT14B
43软件图标3 ~$操作按钮开关安装板.1.SLDPRT14B
44软件图标3 ~$水泵支架压装架子.1.1.SLDPRT14B
45软件图标4 ~$水泵转子石墨套压装机.sldasm14B
46软件图标3 ~$门框.SLDPRT14B
47软件图标3 单气缸控制器.SLDPRT3.21M
48软件图标3 导套16X25.0.1.SLDPRT59.74K
49软件图标3 急停开关.1.1.1.SLDPRT363.73K
50软件图标3 按钮-启动-带指示灯.11.1.1.SLDPRT163.13K
51软件图标3 按钮-复位-带指示灯.1.1.1.1.SLDPRT159.15K
52软件图标3 按钮盒.1.1.SLDPRT93.27K
53软件图标3 按钮盒支架.1.1.SLDPRT213.73K
54软件图标3 按钮盒盖.1.1.SLDPRT136.25K
55软件图标3 操作按钮开关安装板.1.SLDPRT103.38K
56软件图标4 操作按钮开关盒.1.1.SLDASM310.55K
57软件图标3 水泵支架压装架子.1.1.SLDPRT1.55M
58软件图标4 水泵转子石墨套压装机.sldasm5.44M
59软件图标4 电箱.zzysm.SLDASM858.78K
60软件图标4 石墨套压装.SLDASM444.57K
61软件图标3 石墨模型.SLDPRT44.33K
62软件图标4 装配体1.sldasm34.62K
63软件图标4 装配体2.sldasm37.91K
64软件图标3 转子模型.SLDPRT63.56K
65软件图标3 门框.SLDPRT374.44K
66软件图标4 E-ARS10-44-N.sldasm131.85K
67软件图标28 E-ARS10-44-N.swb61.76K
68软件图标3 E-ARS10-44-N_b-1.sldprt538.29K
69软件图标28 readme-and-terms-of-use-3d-cad-models.txt1.91K
70软件图标4 ~$E-ARS10-44-N.sldasm14B
71软件图标14 水泵转子石墨套压装机.DWG786.43K
72软件图标5 水泵转子石墨套压装机.SLDDRW2.35M
73软件图标14 石墨套压装.DWG941.23K
74软件图标5 石墨套压装.SLDDRW473.97K
75软件图标14 转子石墨套压装机.dwg213.96K
76软件图标3 CS1-ASC32.2.sldprt114.33K
77软件图标3 F-SC32FASC.2.sldprt111.81K
78软件图标3 SC-32-M10x1_25-Nut.2.sldprt85.32K
79软件图标3 SC-32x125-S-FA0_r.2.sldprt79.30K
80软件图标4 SC32x125SFA000CMSG-1.2.sldasm175.76K
81软件图标3 SC32X125_c.2.sldprt196.54K
82软件图标17 双工位水泵转子石墨套压装机.docx11.81K
