绞车液压系统设计（4）

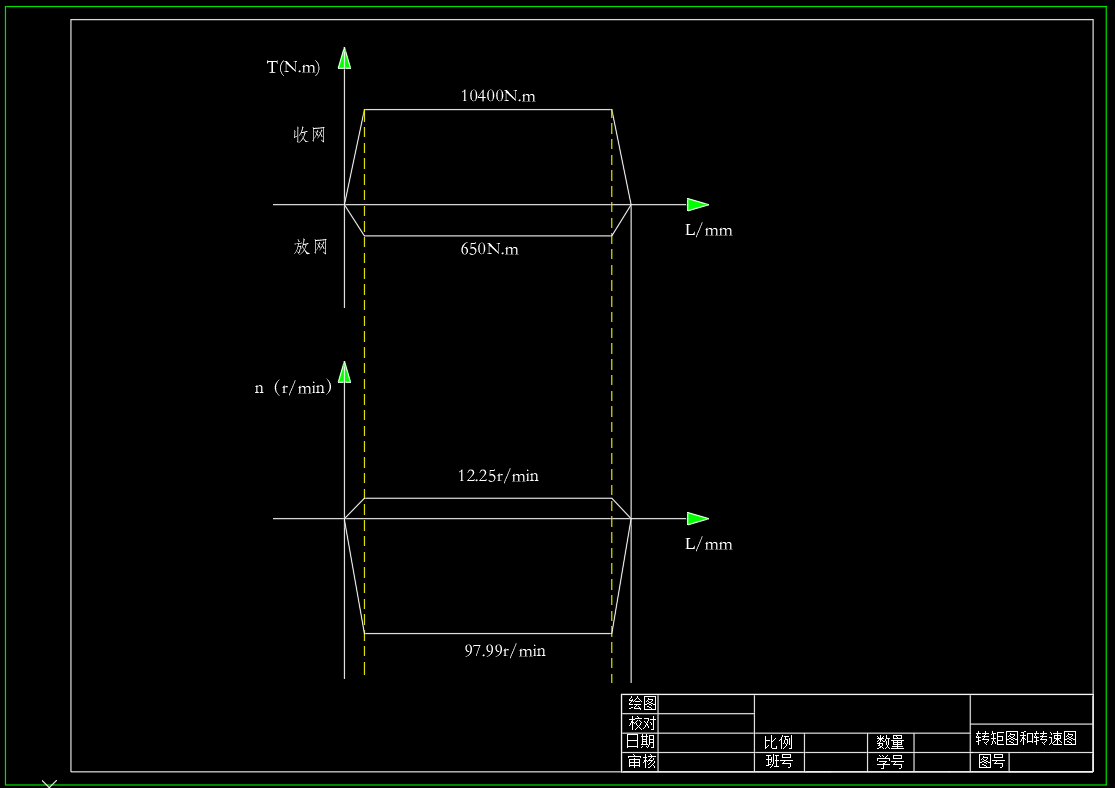

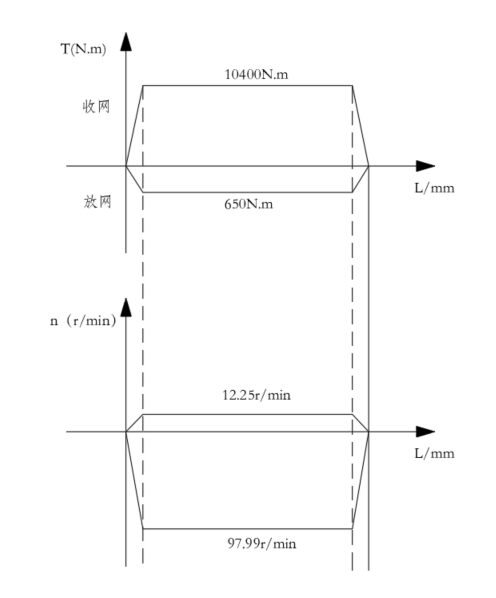

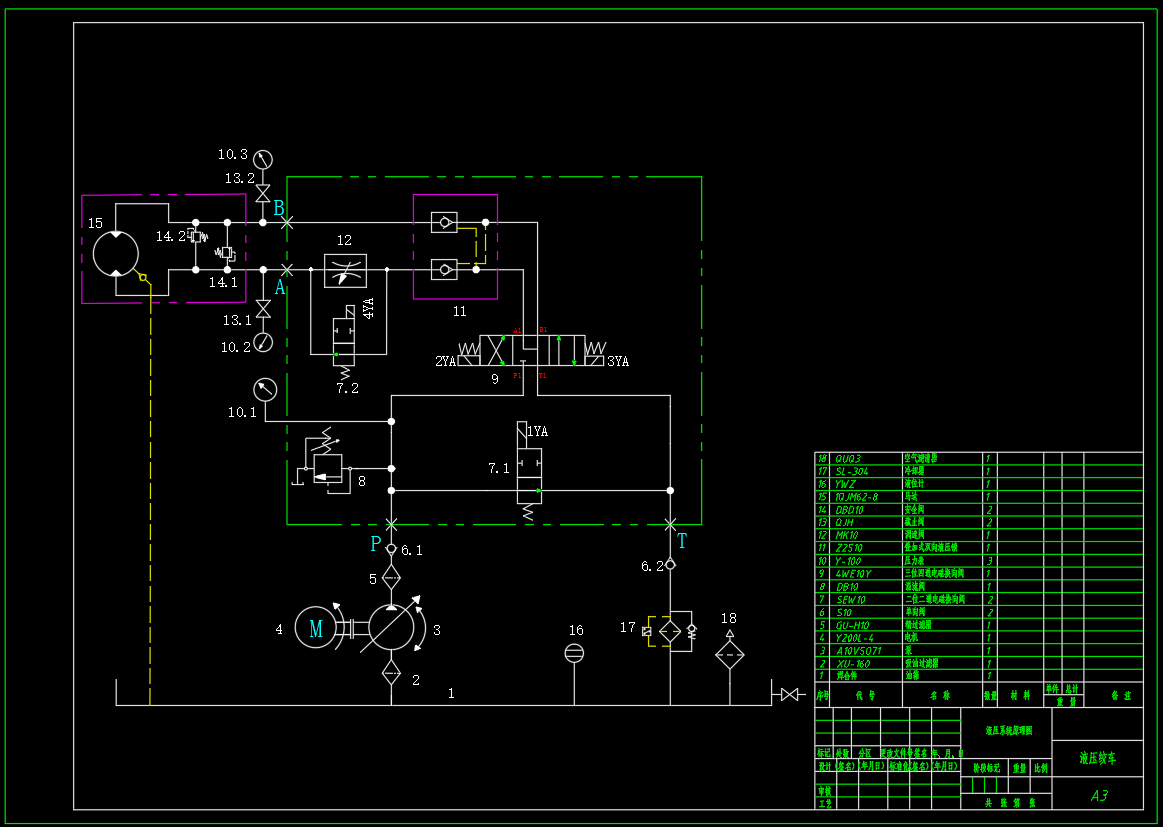

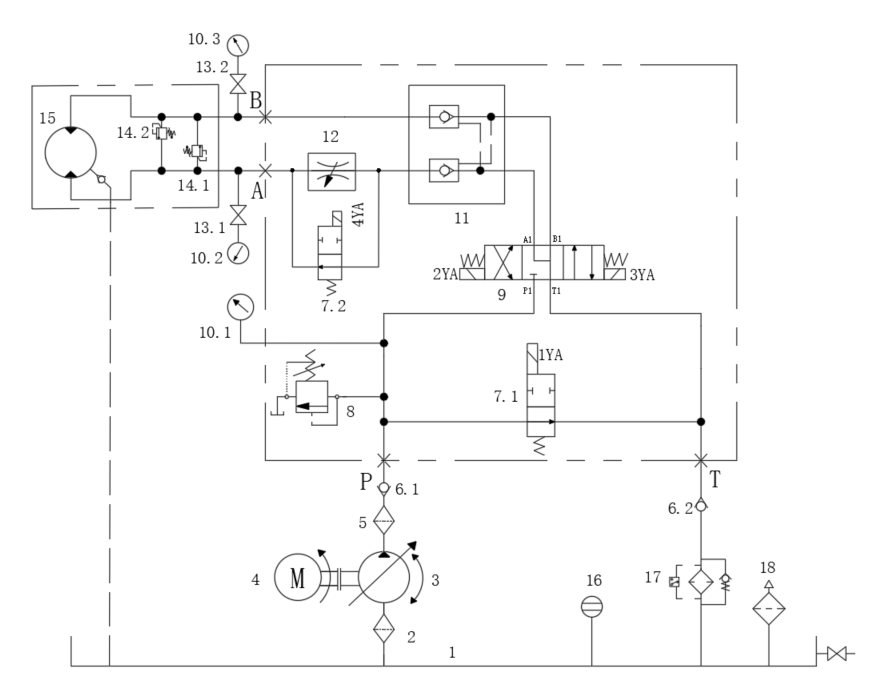

图纸描述
设计液压绞车液压系统，绞车能实现正反向牵引与制动，最大牵引力8吨，最大牵引速度10m/min，牵引速度与牵引力均可无级调节，制动力矩不小于2倍的牵引力矩。 系统最大工作压力：12MPa 系统最大工作流量：80L/min 最大牵引力为：80000N 空载牵引力为：5000N（未知，设定） 最大牵引线速度：v=10m/min； 最大放网线速度：v=80m/min（未知，设定） 卷平均直径:D=260mm 底座重:2T 制动力矩：不小于2倍的牵引力矩，设定为2T
下载需要500金币
立即下载 收藏
图纸信息
作者
彭工ppp
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  液压绞车液压系统原理图-A3（4）.dwg | 126.22K |
| 2 |  液压绞车液压系统课程设计说明书（4）.doc | 1.69M |
| 3 | 转矩图和转速图-A3.dwg | 164.20K |
