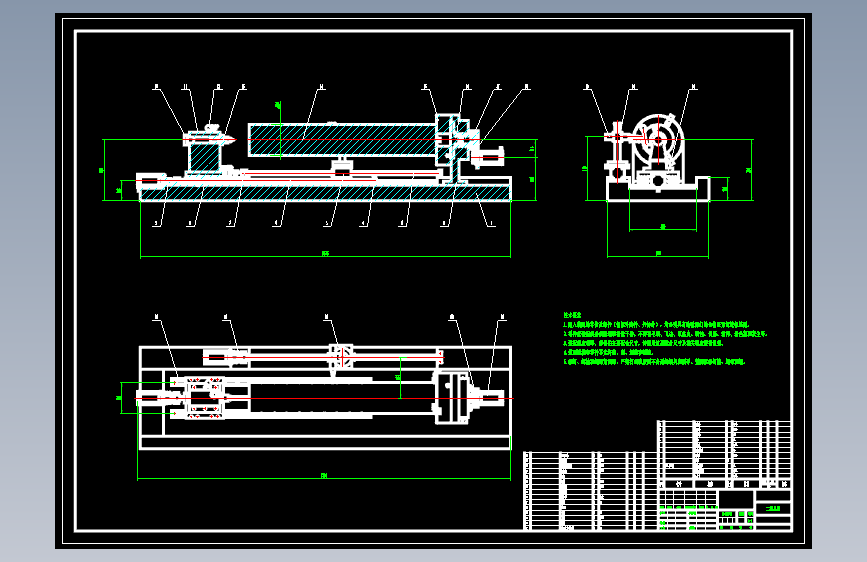

此设计为一款形位公差测量设备，用来测量大型轴类零件的几何公差和误差，例如同轴度，跳动度、直线度和圆度等，此图纸为测量仪的测量条总成，包括滚动导轨，滚珠丝杆、万向测量杆和传感器等。
形位公差测量设备CAD
图纸描述
此设计为一款形位公差测量设备，用来测量大型轴类零件的几何公差和误差，例如同轴度，跳动度、直线度和圆度等，此图纸为测量仪的测量条总成，包括滚动导轨，滚珠丝杆、万向测量杆和传感器等。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_202768
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

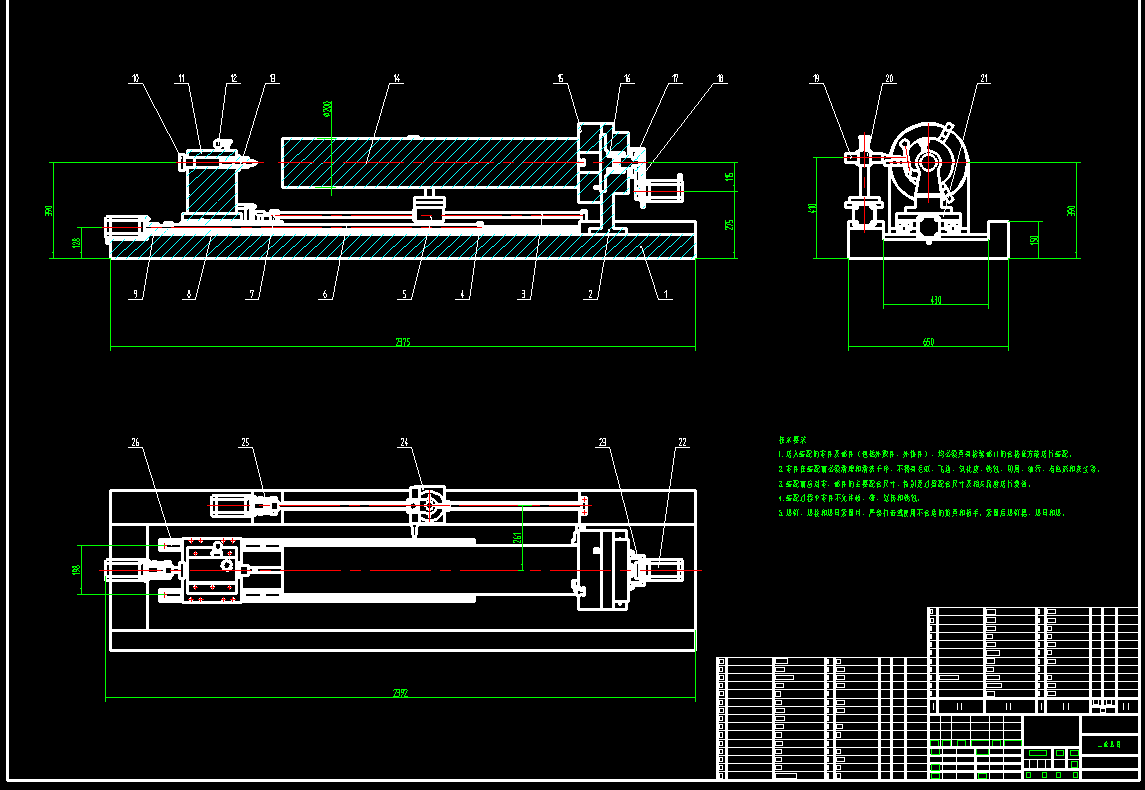

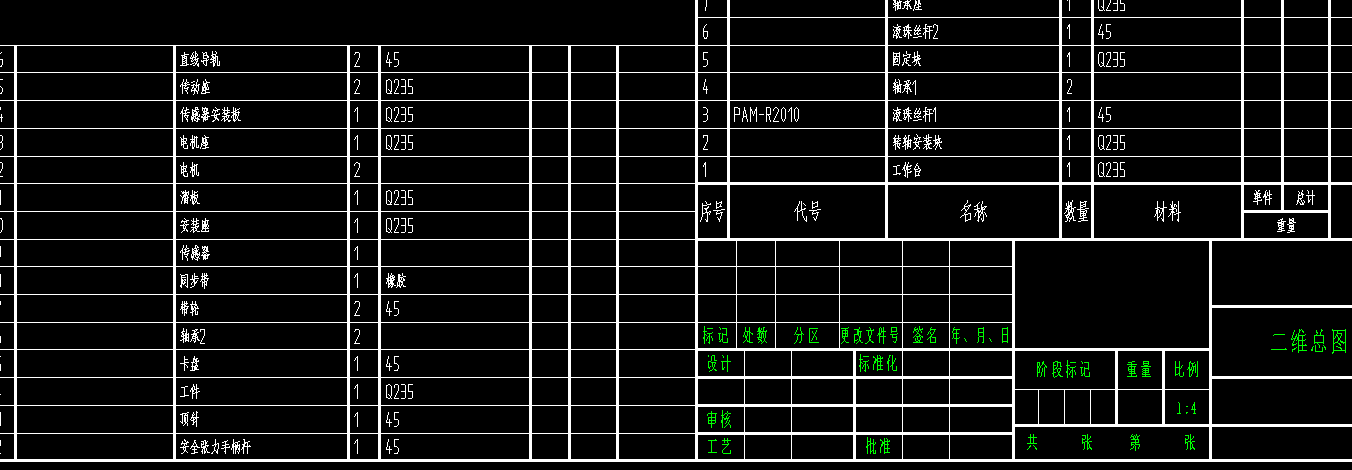

| 1 |  二维总图.dwg | 282.72K |

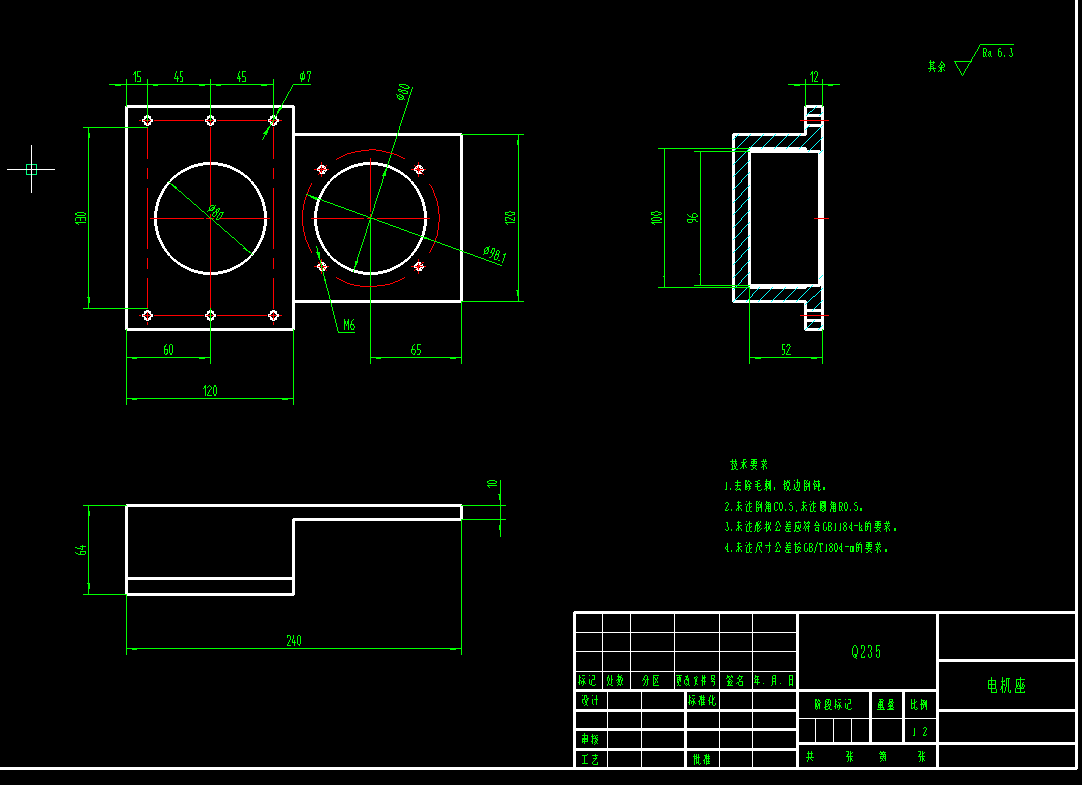

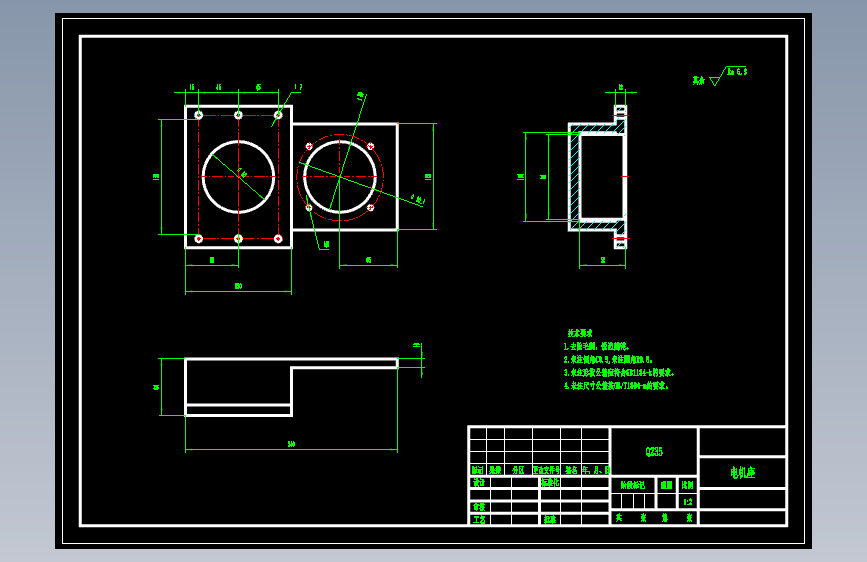

| 2 | 电机座.dwg | 90.59K |

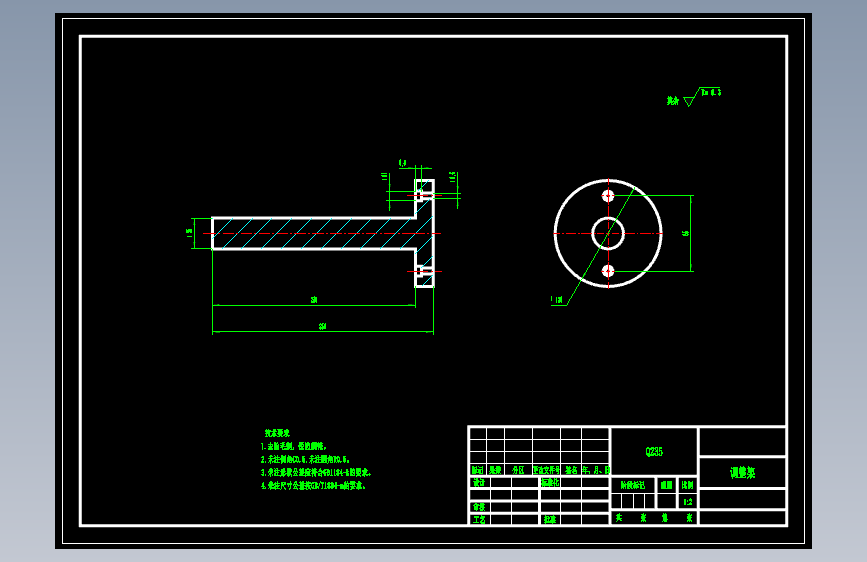

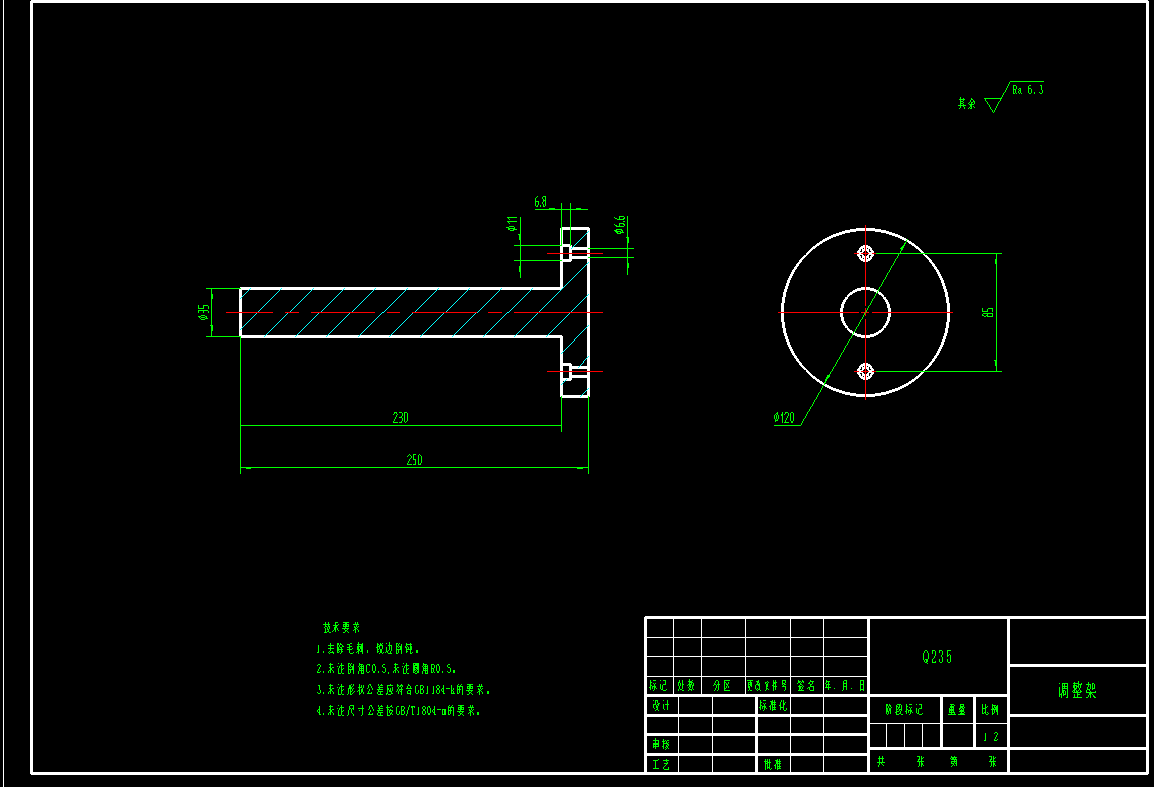

| 3 | 调整架.dwg | 84.13K |
