半自动专用铣床液压系统（FL=50KN，G=1.9KN）
图纸描述

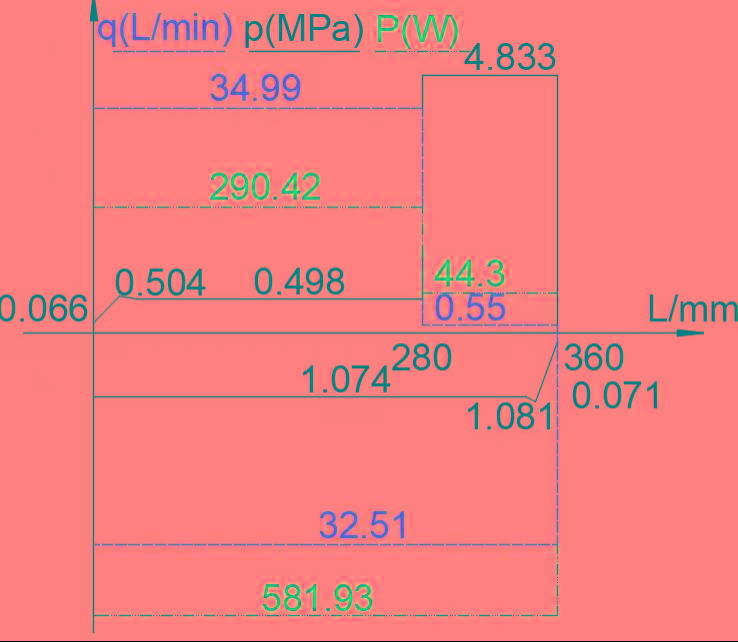

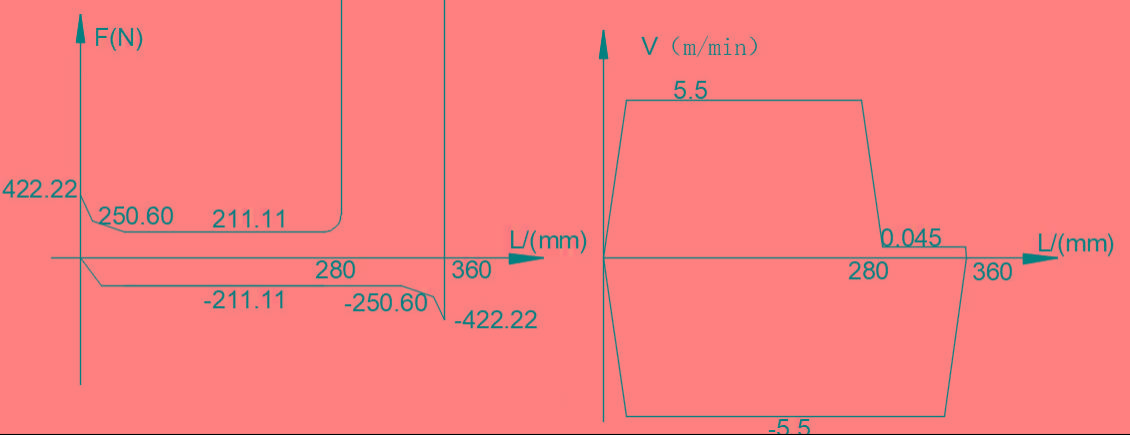

要求设计的动力滑台实现的工作循环是：快进、工进、快退、停止。主要性能参数 与性能要求如下：切削阻力FL=50KN; 运动部件所受重力G=1.9KN;快进、快退速度V1=V3=5.5m/min, 工进速度V2=45mm/min; 快进行程L1=280mm,工进行程L2=80mm; 往复运动的加速时间△t=0.5s;动力滑台采用平导轨，静摩擦系数μs=0.2, 动摩擦系数μd=0.1。液压系统执行元件选为液压缸，液压缸的机械效率ηcm=0.9。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_202923
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

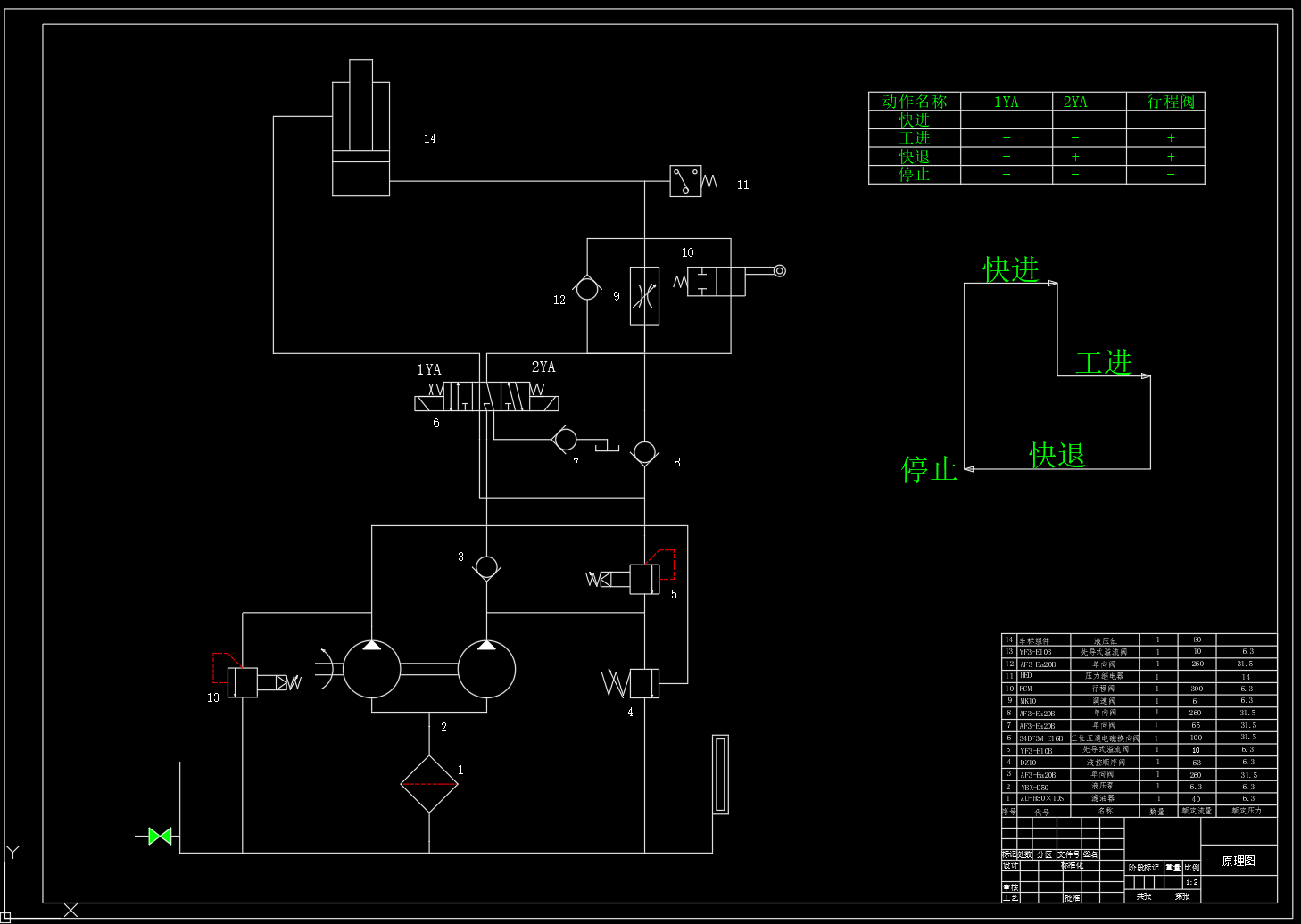

| 1 |  半自动液压专用铣床-原理图_A1_1：2.dwg | 89.29K |

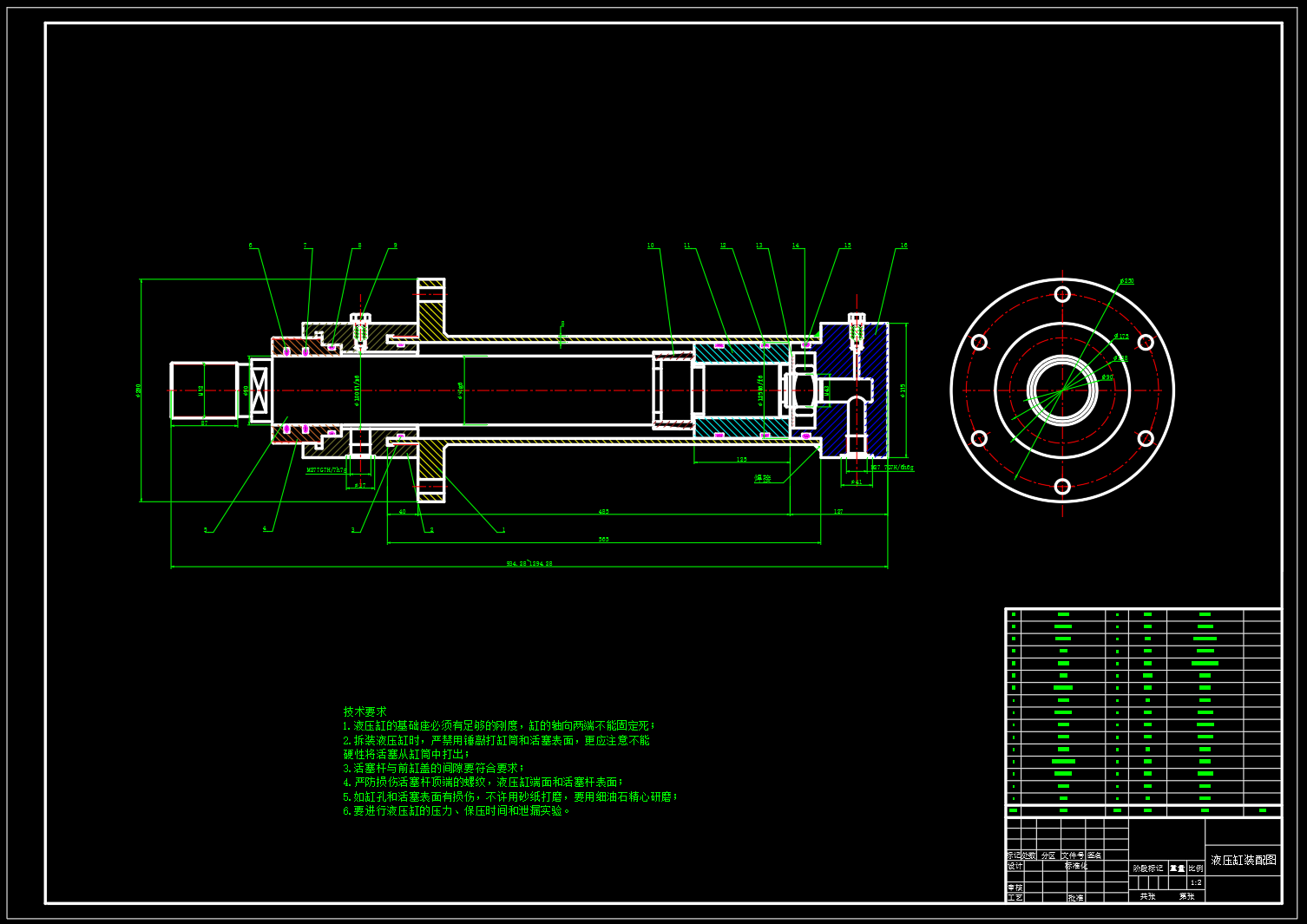

| 2 | 半自动液压专用铣床-油缸装配图_A1_1：2.dwg | 675.86K |
| 3 |  （设计书）半自动专用铣床液压系统设计.doc | 510.42K |
