CZ螺旋秤图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小44.13M,图纸格式为sldprt,sldasm,step,图纸软件为SOLIDWORKS 2023,可供设计参考。

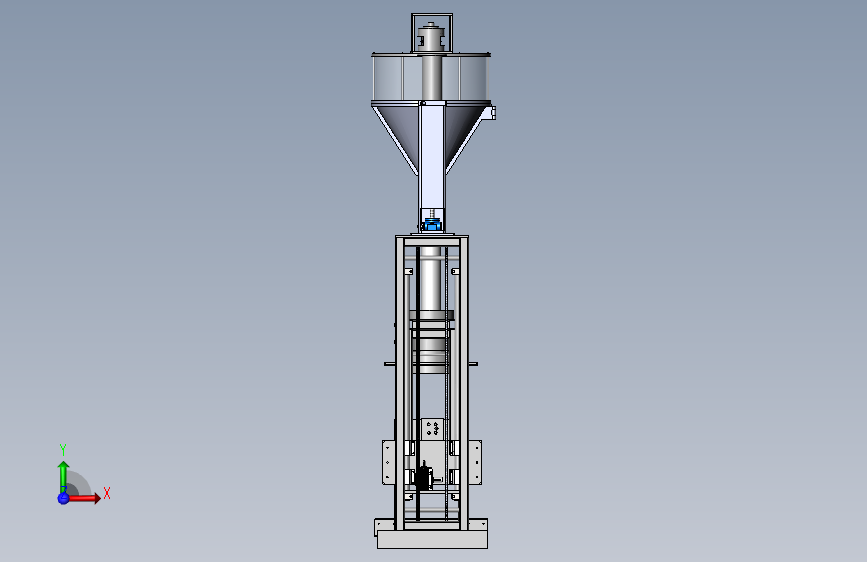

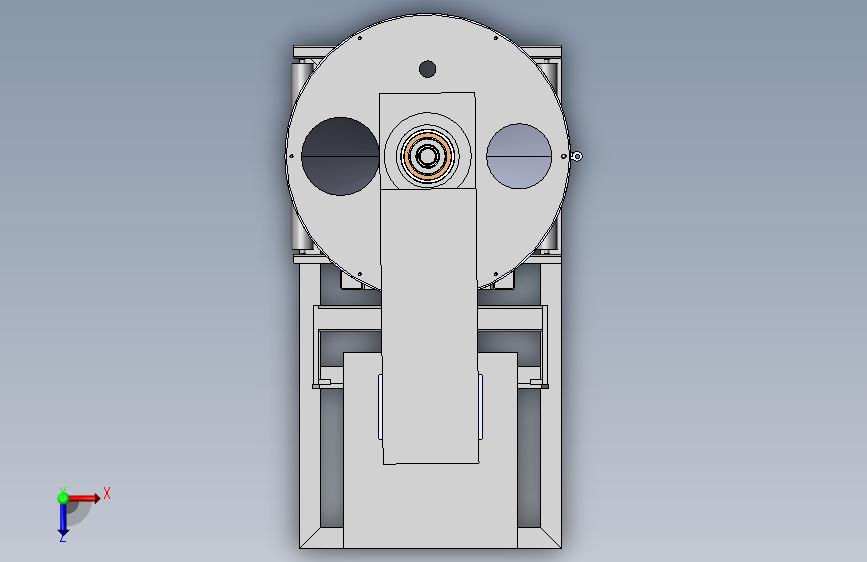

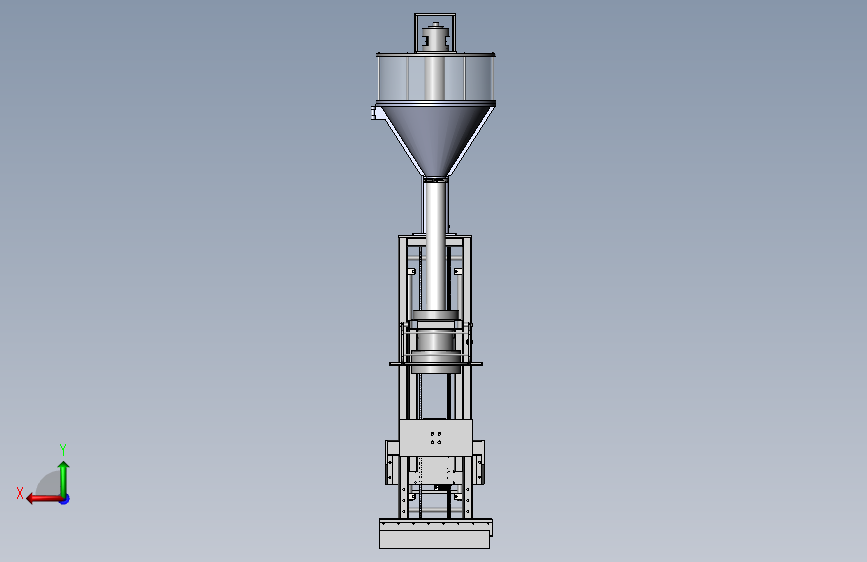

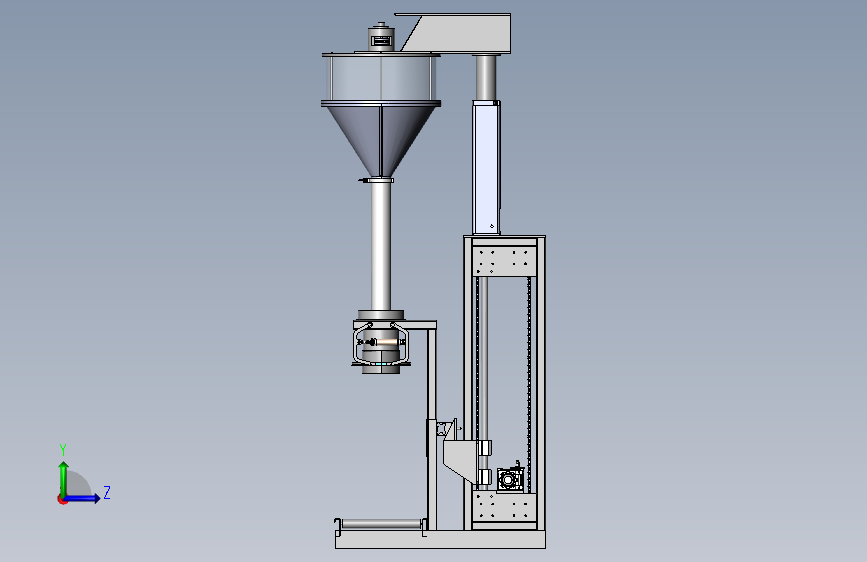

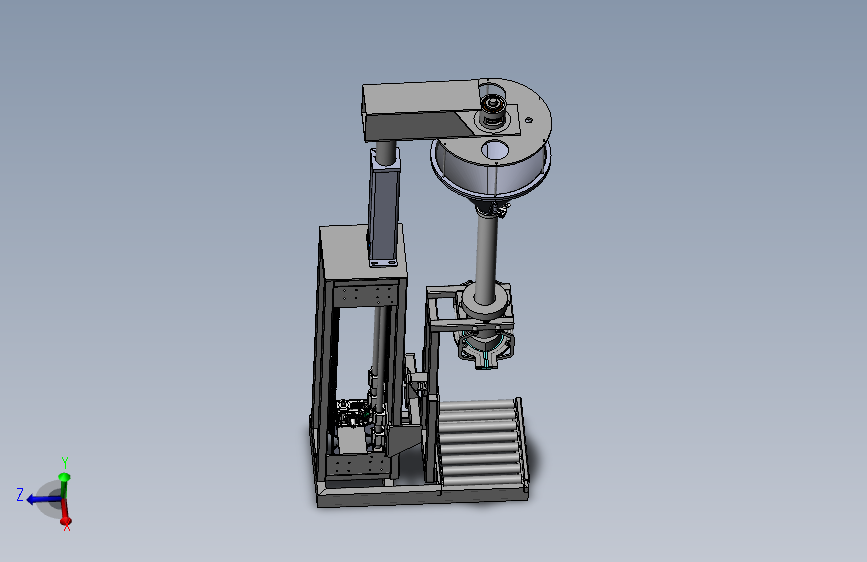

CZ螺旋秤
图纸描述
CZ螺旋秤图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小44.13M,图纸格式为sldprt,sldasm,step,图纸软件为SOLIDWORKS 2023,可供设计参考。
下载需要520金币
立即下载 收藏
图纸信息
作者
成工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  14RMP端头[14RMP-73T304].sldprt | 157.40K |
| 2 |  CZ螺旋秤-00总装.SLDASM | 9.76M |
| 3 | CZ螺旋秤-01料仓装配.SLDASM | 301.27K |
| 4 | cz螺旋秤-01螺旋管.SLDPRT | 110.94K |
| 5 | CZ螺旋秤-02机架装配.SLDASM | 1.64M |
| 6 | cz螺旋秤-02锥料仓A.SLDPRT | 263.67K |
| 7 | CZ螺旋秤-03转轴固定座装配.SLDASM | 2.78M |
| 8 | cz螺旋秤-03锥料仓B.SLDPRT | 217.99K |
| 9 | cz螺旋秤-04仓顶部.SLDPRT | 101.54K |
| 10 | CZ螺旋秤-04料仓柱装配.SLDASM | 200.72K |
| 11 | cz螺旋秤-05料仓杆件.SLDPRT | 65.59K |
| 12 | CZ螺旋秤-05秤台装配.SLDASM | 363.17K |
| 13 | cz螺旋秤-06直段料仓.SLDPRT | 84.66K |
| 14 | CZ螺旋秤-06秤升降系统.SLDASM | 3.51M |
| 15 | cz螺旋秤-07料仓柱.SLDPRT | 210.84K |
| 16 | cz螺旋秤-08尼龙密封轴承.SLDPRT | 78.28K |
| 17 | cz螺旋秤-09机架.SLDPRT | 362.10K |
| 18 | cz螺旋秤-10光轴导柱.SLDPRT | 46.49K |
| 19 | cz螺旋秤-11升降座板.SLDPRT | 127.86K |
| 20 | cz螺旋秤-12传感器尾板.SLDPRT | 168.90K |
| 21 | cz螺旋秤-13轴安装固定座.SLDPRT | 105.45K |
| 22 | cz螺旋秤-14过渡轴.SLDPRT | 44.96K |
| 23 | cz螺旋秤-15搅拌链轮10A21齿.SLDPRT | 507.38K |
| 24 | cz螺旋秤-15搅拌链轮10A25齿（废）.SLDPRT | 567.89K |
| 25 | cz螺旋秤-16从动链轮座.SLDPRT | 83.92K |
| 26 | cz螺旋秤-17料仓调节柱.SLDPRT | 84.77K |
| 27 | cz螺旋秤-18机架底座.SLDPRT | 157.38K |
| 28 | cz螺旋秤-19料仓安装座.SLDPRT | 109.90K |
| 29 | cz螺旋秤-20传感器连接板.SLDPRT | 199.39K |
| 30 | cz螺旋秤-21秤台.SLDPRT | 222.80K |
| 31 | cz螺旋秤-22夹带器.SLDPRT | 284.99K |
| 32 | cz螺旋秤-23夹带筒.SLDPRT | 102.80K |
| 33 | cz螺旋秤-24夹带臂.SLDPRT | 176.18K |
| 34 | cz螺旋秤-25夹带橡皮块.SLDPRT | 67.91K |
| 35 | cz螺旋秤-26夹带销.SLDPRT | 84.96K |
| 36 | cz螺旋秤-27除尘罩.SLDPRT | 79.44K |
| 37 | cz螺旋秤-升降链轮.SLDPRT | 517.51K |
| 38 | cz螺旋秤-链轮轴.SLDPRT | 76.04K |
| 39 | IK02-J双铆钉卡箍[IK02-J-4S].sldprt | 359.83K |
| 40 | 传感器.SLDPRT | 148.21K |
| 41 |  10A系列传动链轮工艺孔链轮[DSCC10AB-25].step | 412.23K |
| 42 | 50-398托辊.SLDPRT | 95.99K |
| 43 | GB╱T13871.1-2007[内包骨架型B型85×110].sldprt | 146.97K |
| 44 | GB╱T276-2013[一面带防尘盖的深沟球轴承[60000-Z]61907-Z].sldprt | 1.81M |
| 45 | GB╱T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]6018-2Z].sldprt | 1.82M |
| 46 | GB╱T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]61817-2Z].sldprt | 2.86M |
| 47 | GB╱T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]6214-2Z].sldprt | 1.56M |
| 48 | GB╱T7810-2017[带方形座轴承[UCFU]UCFU204].sldprt | 538.47K |
| 49 | MACPhi20Phi40-CA[MAC32×75SCA].sldprt | 275.96K |
| 50 | RV050蜗轮蜗杆减速机[RV05050-FB-DZ-b03].sldprt | 1.76M |
| 51 | SC...UU标准型直线轴承箱式单元[SC35UU].sldprt | 2.26M |
| 52 | TC骨架油封[35x70x12].sldprt | 326.88K |
| 53 | TC骨架油封[90x110x12].sldprt | 334.23K |
| 54 | 升降链条.SLDPRT | 5.71M |
| 55 | 立式支撑座SH..A[SH35A].sldprt | 245.67K |
| 56 | 鱼眼接头[F-1010-FBJ].sldprt | 174.71K |
| 57 | SWL1螺母升降型蜗轮丝杆升降机[SWL1TM-2AⅠ-600-X-A].sldasm | 149.37K |
| 58 | SWL1螺母升降型蜗轮丝杆升降机[SWL1TM-2AⅠ-600-X-A]_丝杆.sldprt | 74.98K |
| 59 | SWL1螺母升降型蜗轮丝杆升降机[SWL1TM-2AⅠ-600-X-A]_丝杆螺母.sldprt | 80.61K |
| 60 | SWL1螺母升降型蜗轮丝杆升降机[SWL1TM-2AⅠ-600-X-A]_升降机.sldprt | 402.54K |
| 61 | 丝杆.SLDPRT | 83.01K |
| 62 | 丝杆螺母.SLDPRT | 57.76K |
| 63 | 升降机.SLDPRT | 390.39K |
| 64 | GB╱T802.1-2008[组合式盖形螺母M6].sldprt | 160.64K |
| 65 | 复合型无油衬套-无肩型BSFK[BSFK-D10-L10].SLDPRT | 95.57K |
| 66 | 复合型无油衬套-无肩型BSFK[BSFK-D10-L10].step | 18.75K |
