流水线超声波焊接设备

首页>图纸库>机械设备>非标设备2025-08-01报告错误错误问题可与客服联系，感谢您的支持！0
0
26

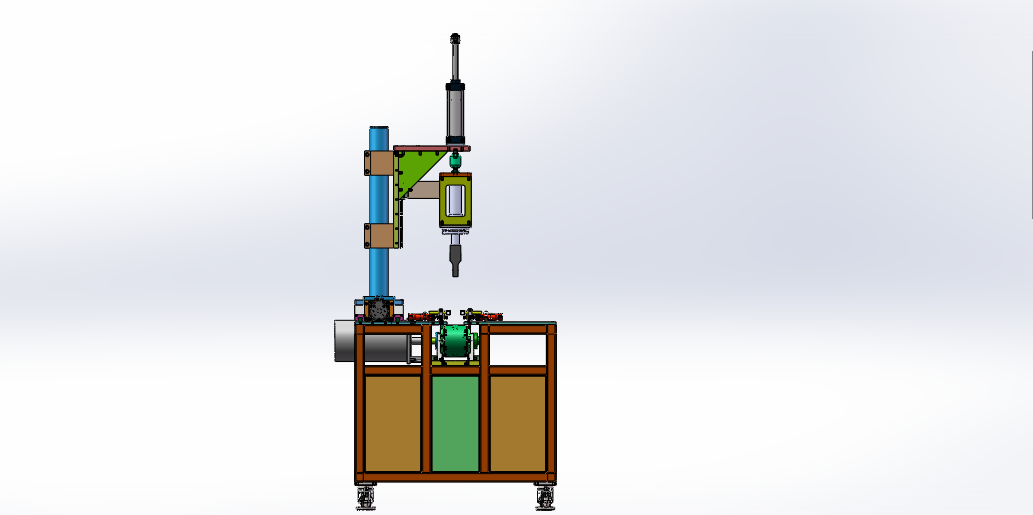

图纸预览图

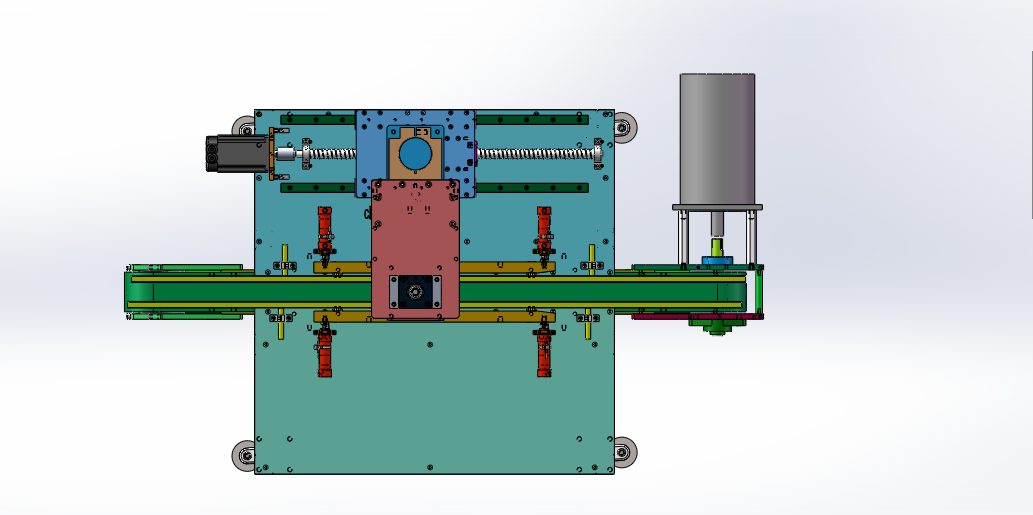

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

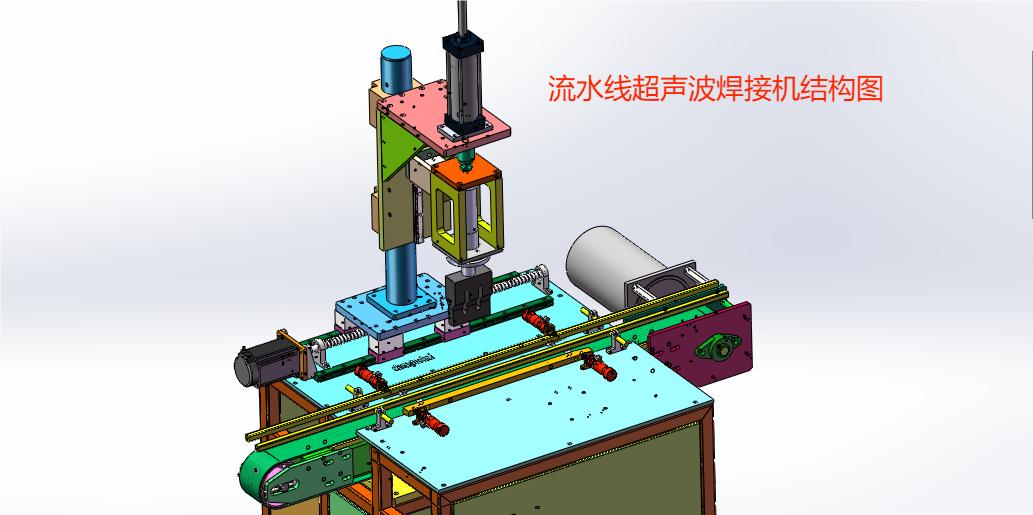

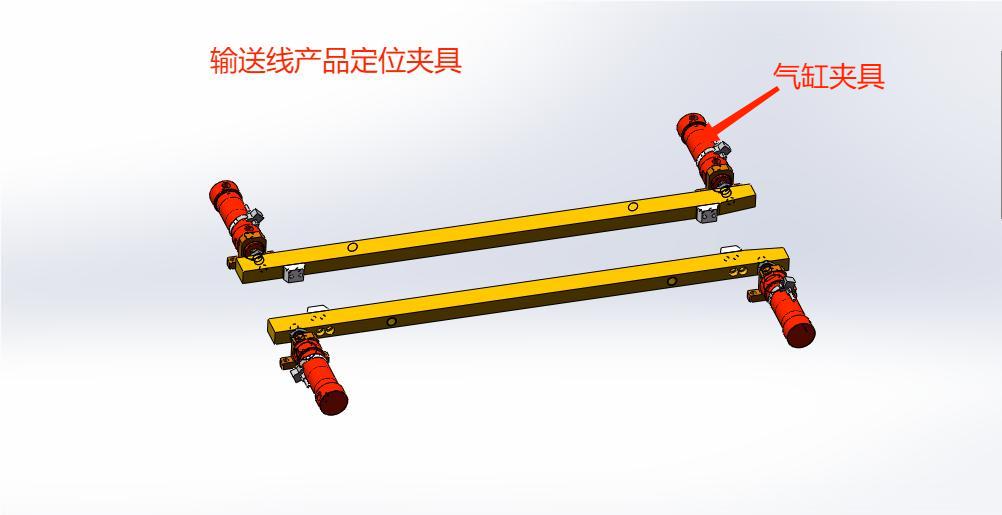

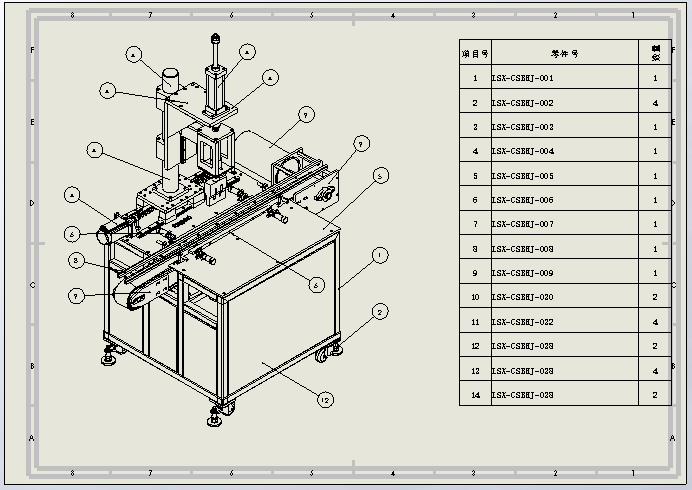

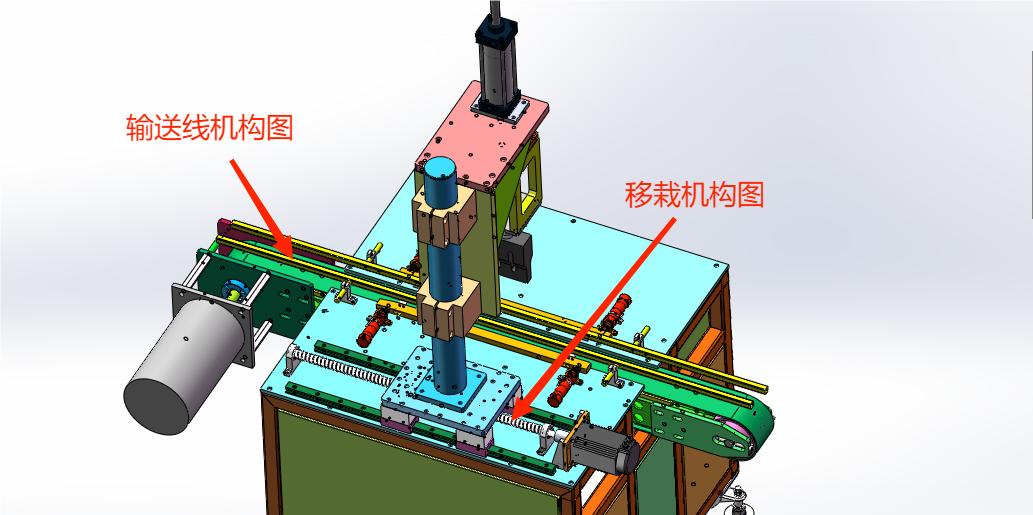

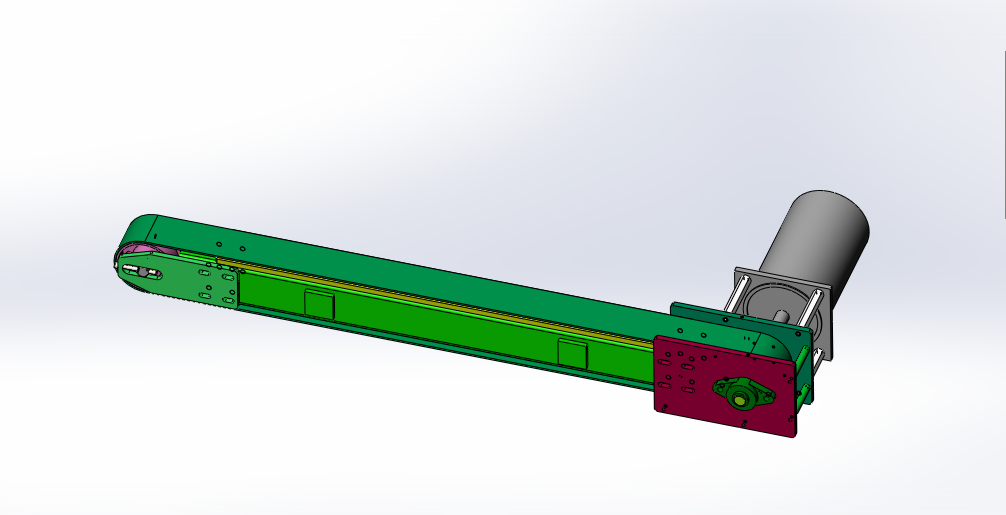

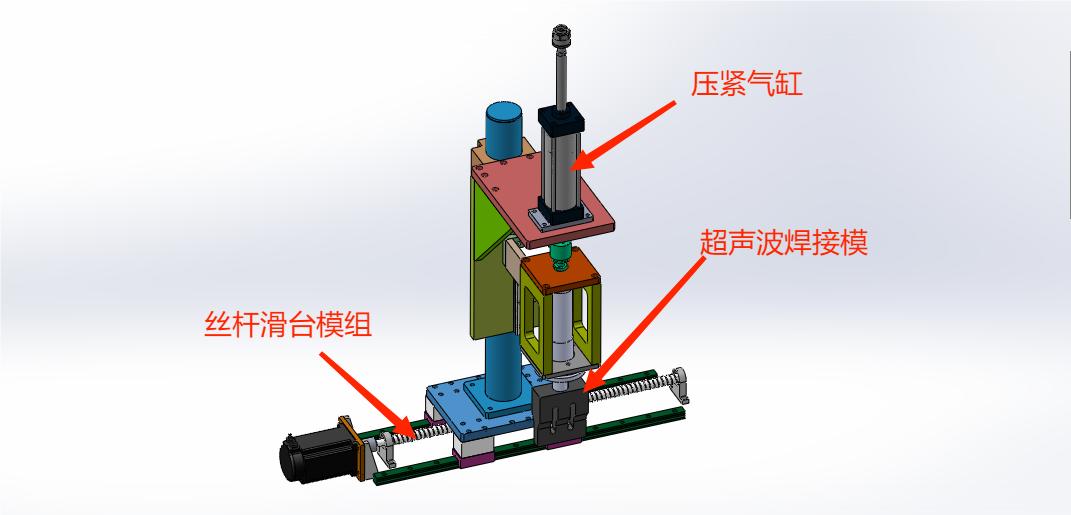

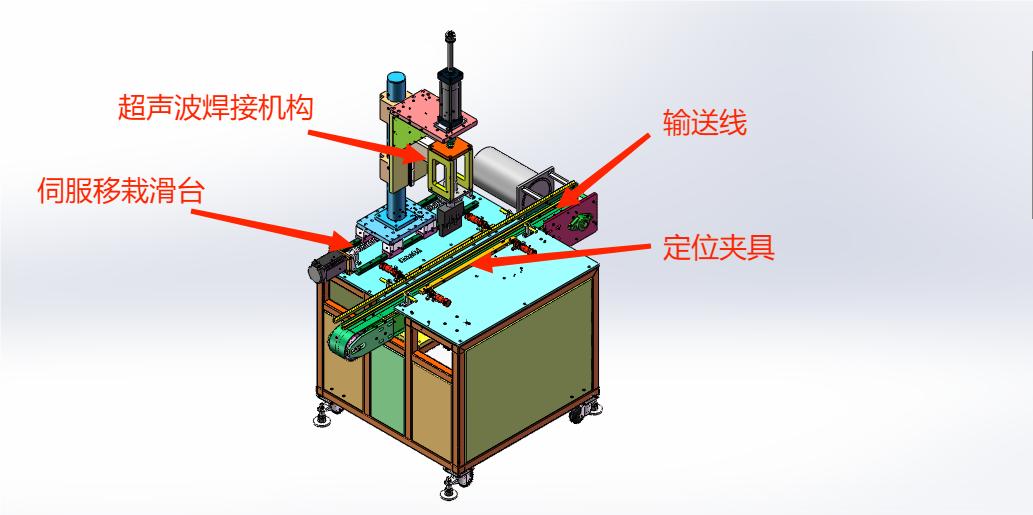

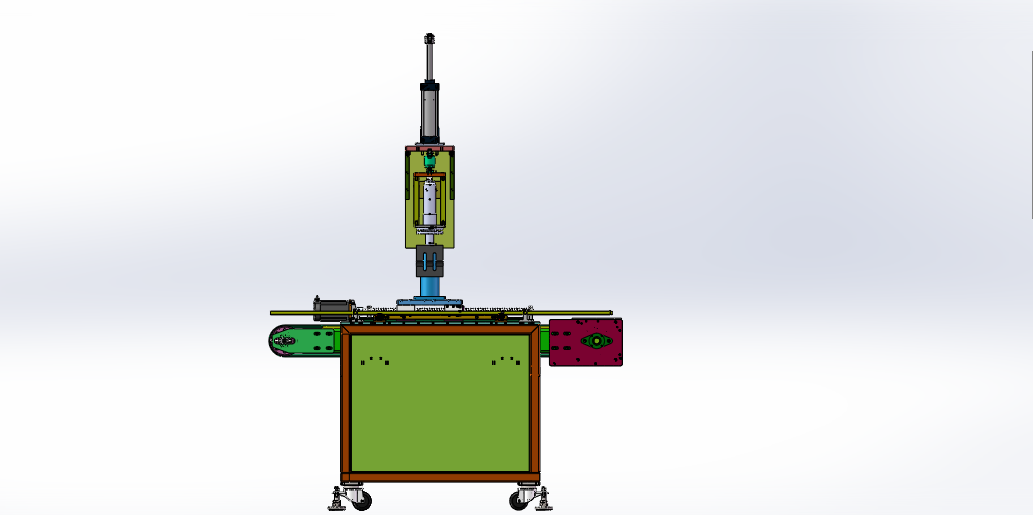

设计思路：在流水线上完成对产品的焊接，产品材质为POM塑料材质，输送线从左往右，焊接机构是超声波焊接，焊接机构可以随产品的位置可以自动调节，流水线安装产品定位夹具，焊接时把产品定位，焊接完自动松开夹具。 流水线超声波焊接机结构介绍：由流水线、超声波焊接机、产品定位夹具工装、距离调节机构和电气配件构成。 工作原理：产品在流水线输送带上输送到达焊接位置后，感应到物料到位，夹具工装气缸伸出，夹紧产品定位，输送带停止，超声波焊接机工作，压紧气动下降，到预设定的焊接时间后，复位，产品夹紧松开，输送线继续送料，完成产品焊接。 图纸为solidworks 2018版本设计，装配图零件齐全。一款流水线超声波焊
下载需要620金币
立即下载 收藏
图纸信息
图纸ID ：401015
文件大小：21.66M
所需金币：620
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,slddrw
软件版本：SOLIDWORKS 2018
作者
工厂摸鱼
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 -6006.SLDPRT671.70K
2软件图标3 -UCFL205.SLDPRT106.42K
3软件图标3 033-超声波焊接机架板A.2.SLDPRT14B
4软件图标3 045-超声波移动底板.2.1.SLDPRT203.45K
5软件图标3 046-滑轨垫块.2.1.SLDPRT73.57K
6软件图标3 05升片电机连接板.2.1.SLDPRT144.40K
7软件图标3 08升片轴承固定板.2.1.SLDPRT151.59K
8软件图标3 09升片轴承固定角板.2.1.SLDPRT80.92K
9软件图标3 20导轨长度580mm.2.1.SLDPRT118.91K
10软件图标3 HGH20导轨.SLDPRT167.52K
11软件图标3 HGH20滑块.sldprt223.71K
12软件图标3 JJ脚轮焊接法兰.1.1.SLDPRT105.08K
13软件图标3 JJ脚轮焊接法兰.1.SLDPRT14B
14软件图标4 LMGH-002脚轮.1.SLDASM14B
15软件图标3 LSX-CSBHJ-001.SLDPRT862.52K
16软件图标4 LSX-CSBHJ-002.SLDASM334.45K
17软件图标3 LSX-CSBHJ-003.SLDPRT623.59K
18软件图标4 LSX-CSBHJ-004.sldasm2.20M
19软件图标3 LSX-CSBHJ-005.SLDPRT169.10K
20软件图标4 LSX-CSBHJ-006.SLDASM216.68K
21软件图标4 LSX-CSBHJ-007.SLDASM77.38K
22软件图标4 LSX-CSBHJ-008.SLDASM81.84K
23软件图标3 LSX-CSBHJ-008.SLDPRT90.96K
24软件图标4 LSX-CSBHJ-009.SLDASM1.22M
25软件图标3 LSX-CSBHJ-009.SLDPRT96.93K
26软件图标3 LSX-CSBHJ-010.SLDPRT90.09K
27软件图标3 LSX-CSBHJ-011.SLDPRT118.48K
28软件图标3 LSX-CSBHJ-012.SLDPRT83.42K
29软件图标3 LSX-CSBHJ-013.SLDPRT138.21K
30软件图标3 LSX-CSBHJ-014.SLDPRT142.93K
31软件图标3 LSX-CSBHJ-015.SLDPRT148.27K
32软件图标3 LSX-CSBHJ-017.SLDPRT74.11K
33软件图标3 LSX-CSBHJ-018.SLDPRT115.16K
34软件图标3 LSX-CSBHJ-019.SLDPRT175.98K
35软件图标3 LSX-CSBHJ-020.SLDPRT115.55K
36软件图标3 LSX-CSBHJ-021.SLDPRT166.57K
37软件图标3 LSX-CSBHJ-022.SLDPRT178.77K
38软件图标3 LSX-CSBHJ-023.SLDPRT182.90K
39软件图标3 LSX-CSBHJ-024.SLDPRT133.96K
40软件图标3 LSX-CSBHJ-025.SLDPRT130.08K
41软件图标3 LSX-CSBHJ-026.SLDPRT73.60K
42软件图标3 LSX-CSBHJ-027.SLDPRT103.52K
43软件图标3 LSX-CSBHJ-028.SLDPRT85.86K
44软件图标3 LSX-CSBHJ-029.SLDPRT97.86K
45软件图标3 LSX-CSBHJ-030.SLDPRT113.06K
46软件图标3 LSX-CSBHJ-031.SLDPRT90.37K
47软件图标4 LSX-CSBHJ-032.sldasm22.35K
48软件图标3 LSX-CSBHJ-032.SLDPRT106.36K
49软件图标3 LSX-CSBHJ-033.SLDPRT105.19K
50软件图标3 LSX-CSBHJ-034.SLDPRT113.66K
51软件图标3 LSX-CSBHJ-035.SLDPRT72.08K
52软件图标3 LSX-CSBHJ-036.SLDPRT82.04K
53软件图标3 LSX-CSBHJ-037.SLDPRT130.68K
54软件图标3 LSX-CSBHJ-038.SLDPRT203.68K
55软件图标3 M8X80.sldprt142.54K
56软件图标3 MD25x20-NutRod.2.1.sldprt14B
57软件图标3 MD25x20-S20-Body.2.1.sldprt14B
58软件图标3 MD25x20-S20-Rod.2.1.sldprt14B
59软件图标4 MD25x20S0.2.1.sldasm14B
60软件图标3 上部边板.2.SLDPRT14B
61软件图标3 丝杆轴承座.2.1.SLDPRT100.60K
62软件图标3 定位挡块.2.1.1.SLDPRT95.72K
63软件图标3 定位挡块.2.1.SLDPRT14B
64软件图标3 定位环.1.1.1.SLDPRT100.99K
65软件图标3 定位环.1.1.SLDPRT14B
66软件图标3 导轨滑块.2.1.sldprt98.42K
67软件图标3 平形挡边.2.1.1.SLDPRT109.14K
68软件图标3 平形挡边.2.1.SLDPRT14B
69软件图标3 底板.1-XG2.SLDPRT120.32K
70软件图标3 护栏.2.1.SLDPRT14B
71软件图标3 护栏.2.12.1.SLDPRT91.36K
72软件图标3 护栏.2.12.SLDPRT14B
73软件图标3 护栏底座.2.1.1.SLDPRT126.40K
74软件图标3 护栏底座.2.1.SLDPRT14B
75软件图标3 护栏底座.2.12.1.SLDPRT126.40K
76软件图标3 护栏底座.2.12.SLDPRT14B
77软件图标4 挡边装置1.2.1.SLDASM14B
78软件图标4 挡边装置2.2.12.SLDASM14B
79软件图标3 梅花联轴器PCYS34-14-14.2.1.SLDPRT104.78K
80软件图标4 流水线超声波焊接设备.SLDASM4.01M
81软件图标5 流水线超声波焊接设备.SLDDRW264.57K
82软件图标3 滑台机架.SLDPRT14B
83软件图标4 滑块导轨HGH20.SLDASM148.45K
84软件图标3 电机TCG750W.SLDPRT105.14K
85软件图标3 研控两相闭环步进电机YK286EC118A1.2.1.SLDPRT253.09K
86软件图标3 脚轮.1.1.1.SLDPRT115.86K
87软件图标3 脚轮.1.1.SLDPRT14B
88软件图标3 脚轮支架.1.1.1.SLDPRT159.29K
89软件图标3 脚轮支架.1.1.SLDPRT14B
90软件图标3 脚轮架.1.1.1.SLDPRT192.11K
91软件图标3 脚轮架.1.1.SLDPRT14B
92软件图标3 脚轮法兰.1.1.1.SLDPRT118.60K
93软件图标3 脚轮法兰.1.1.SLDPRT14B
94软件图标3 角撑板.2.1.SLDPRT85.09K
95软件图标4 超声波焊接工装.SLDASM14B
96软件图标3 轴承型号2006-4扁形法兰）.2.1.SLDPRT97.86K
97软件图标4 限位.2.1.SLDASM14B
98软件图标3 顶板-CQJ-1-2.2.2.SLDPRT139.54K
99软件图标3 （外购件）超声波滚珠丝杠.2.1.SLDPRT1.29M
100软件图标3 25MA20Rod.sldprt73.46K
101软件图标3 25MANut.sldprt91.37K
102软件图标3 25MANut1.sldprt82.59K
103软件图标3 25MAU20Body.sldprt173.35K
104软件图标3 CS1-M-S25-.sldprt108.28K
105软件图标4 MA25x20SU0CMSG-1.sldasm158.41K
106软件图标4 MA25x25SCASDB_0__CS1-M-2_.SLDASM217.67K
107软件图标3 _25MANut.sldprt26.12K
108软件图标3 _25MANut1.sldprt33.10K
109软件图标3 _25MASDB25Body.sldprt39.85K
110软件图标3 _25SDBMA25Rod.sldprt21.25K
111软件图标3 _F-MA20SDB25.sldprt66.76K
112软件图标3 F-M16X150F.sldprt160.02K
113软件图标3 F-SC63FASC.sldprt108.36K
114软件图标3 SC-63-M16x1_510-A_Nut.sldprt119.74K
115软件图标3 SCJ-63-M16x1_5-Nut.sldprt86.97K
116软件图标3 SCJ-63Screw.sldprt69.55K
117软件图标3 SCJ-63x150-10-S-FA10_r.sldprt92.85K
118软件图标4 SCJ63x150-10SFA0010.sldasm207.40K
119软件图标3 SCJ63X150_c.sldprt215.46K
120软件图标26 设备零件明细图.xlsx13.98K
121软件图标17 流水线超声波焊接设备.docx10.74K
122软件图标3 卡环.sldprt16.73K
123软件图标3 卡环A.sldprt26.07K
124软件图标3 卡环B.sldprt27.75K
125软件图标3 卡环C.sldprt25.43K
126软件图标3 超声波发生器.sldprt18.82K
127软件图标3 超声波固定板.SLDPRT96.70K
128软件图标3 超声波焊头.sldprt70.77K
129软件图标3 超声波联接块11.sldprt36.45K
130软件图标4 超声波装配.sldasm141.93K
131软件图标3 超声波连接头.sldprt26.41K
