双链辊道机CAD
图纸描述

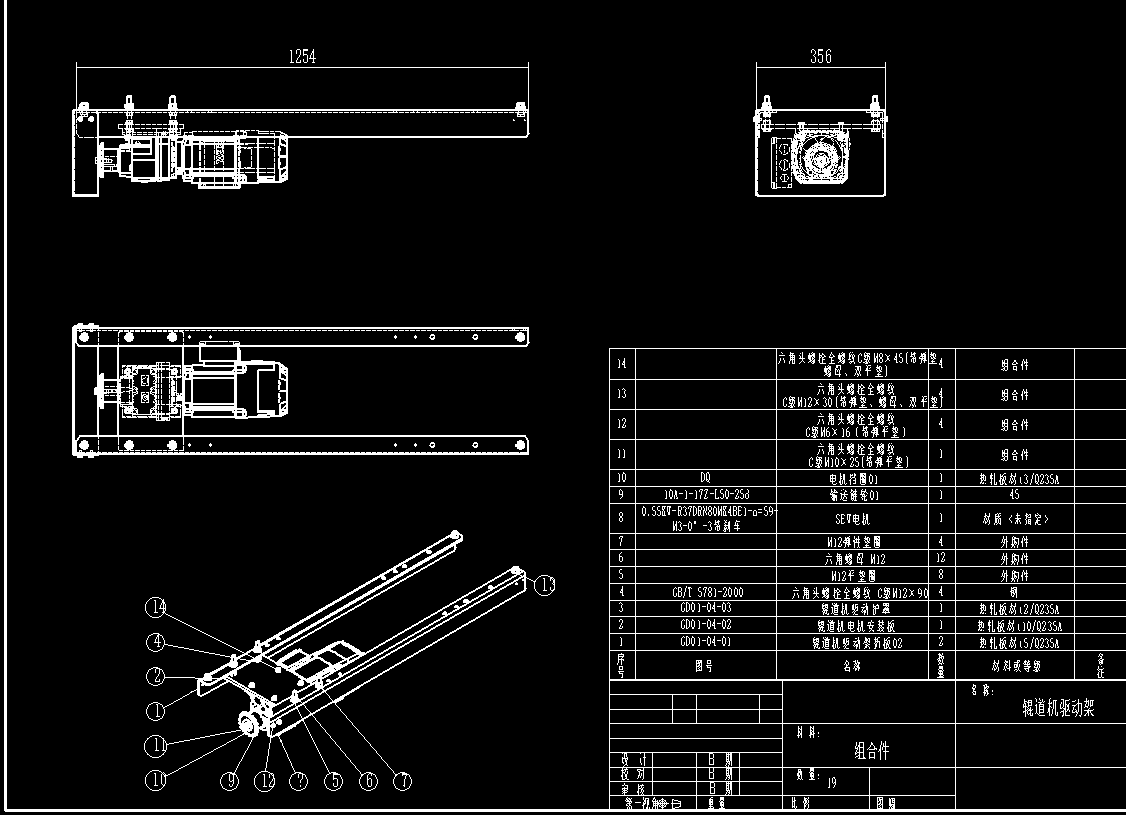

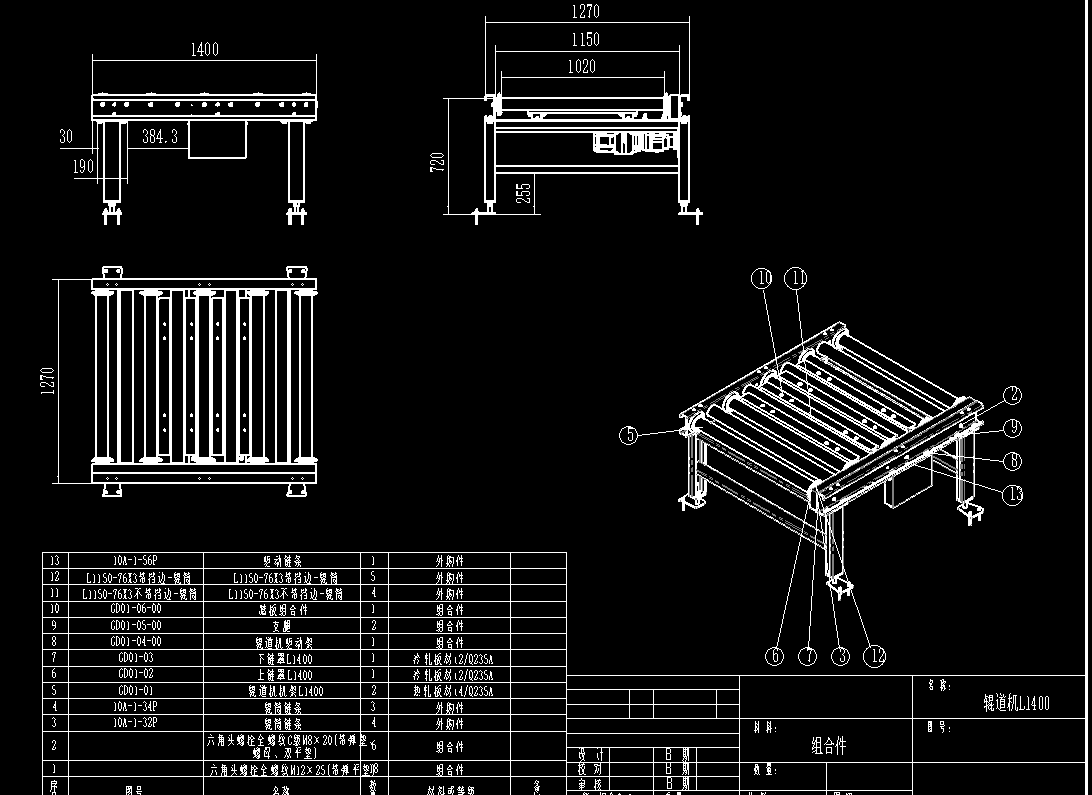

此设计为一款双链辊道机。是托盘输送线的标准辊道机，结构紧凑，功能完善，运行可靠(所有机器均进行过实际运行），所有的零件均有加工图纸和装配图纸，采购件和紧固件
下载需要770金币
立即下载 收藏
图纸信息
作者
岁月静
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

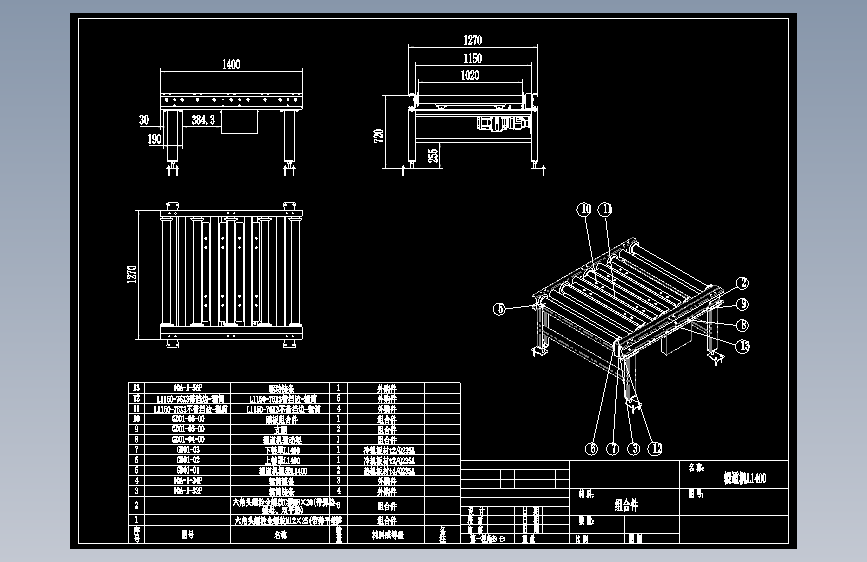

| 1 |  总图.DWG | 403.22K |

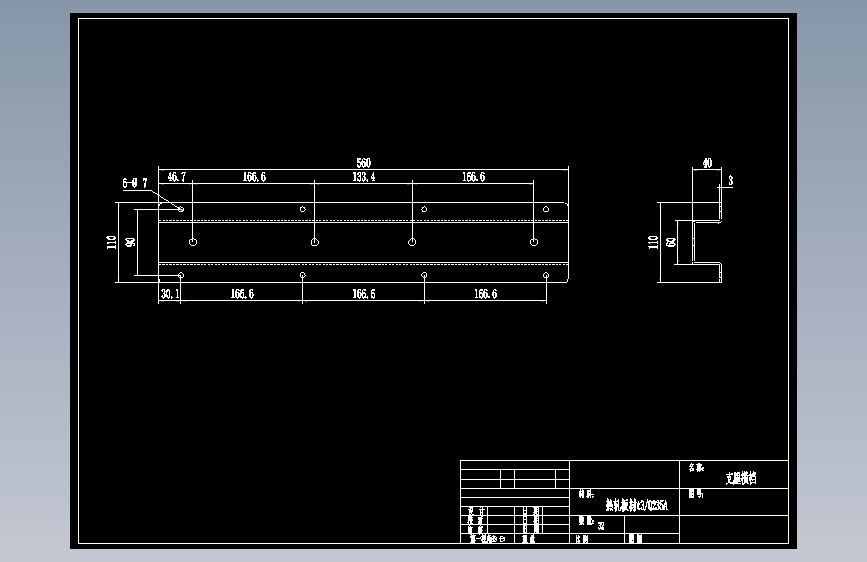

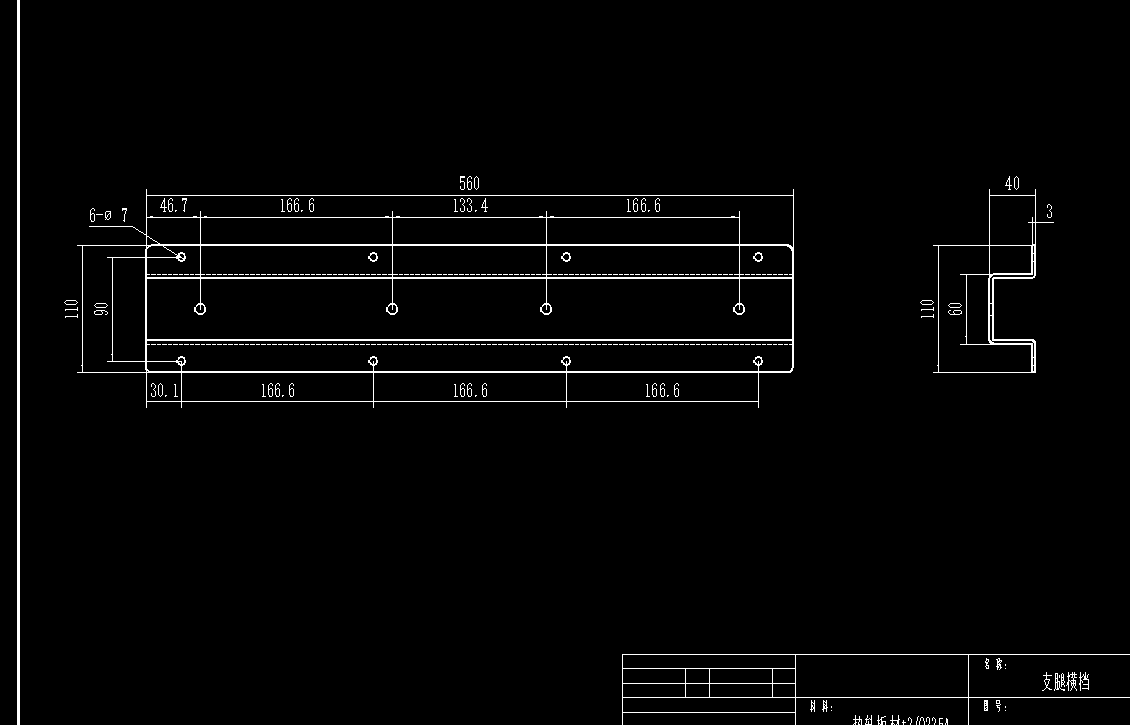

| 2 | 支腿横档.DWG | 81.63K |

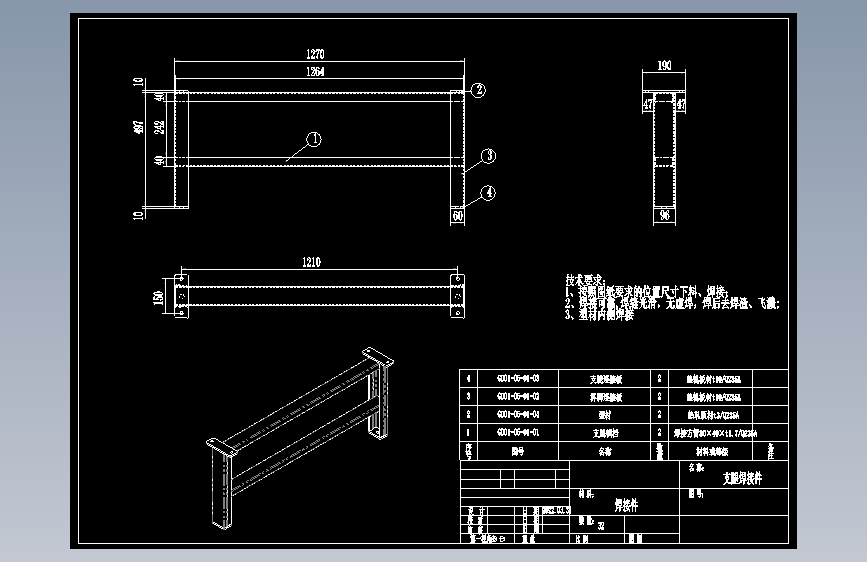

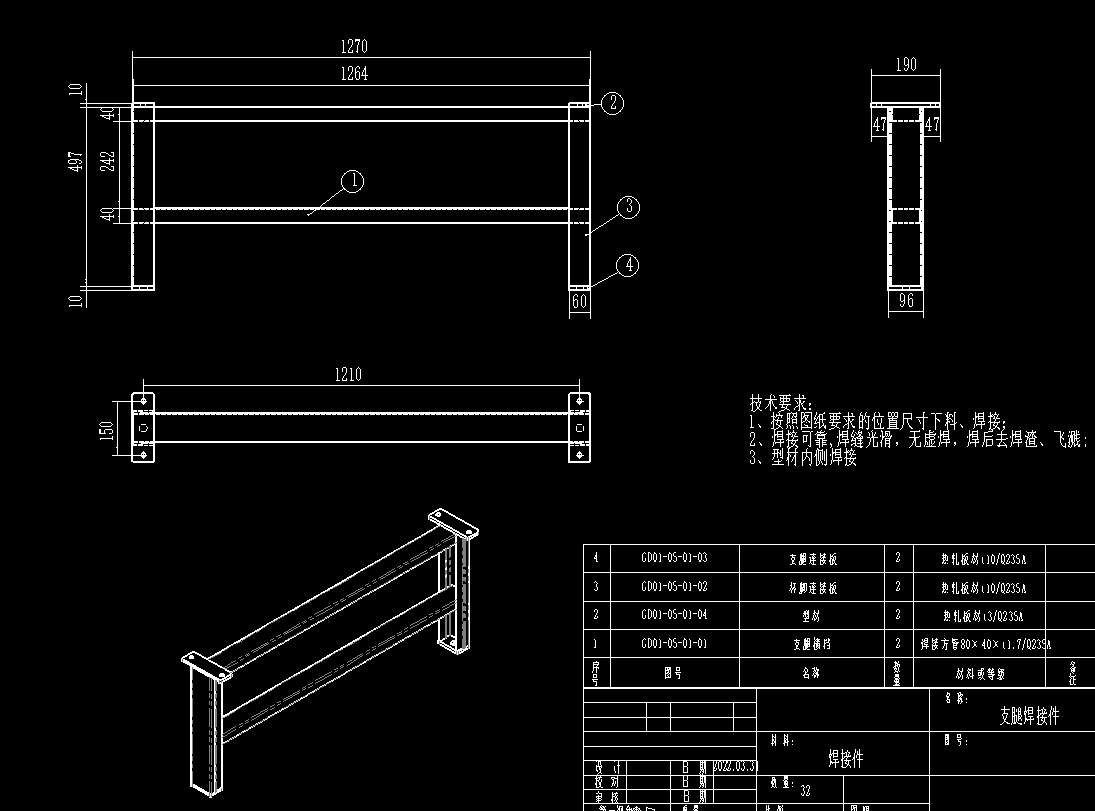

| 3 | 支腿焊接件.DWG | 103.03K |

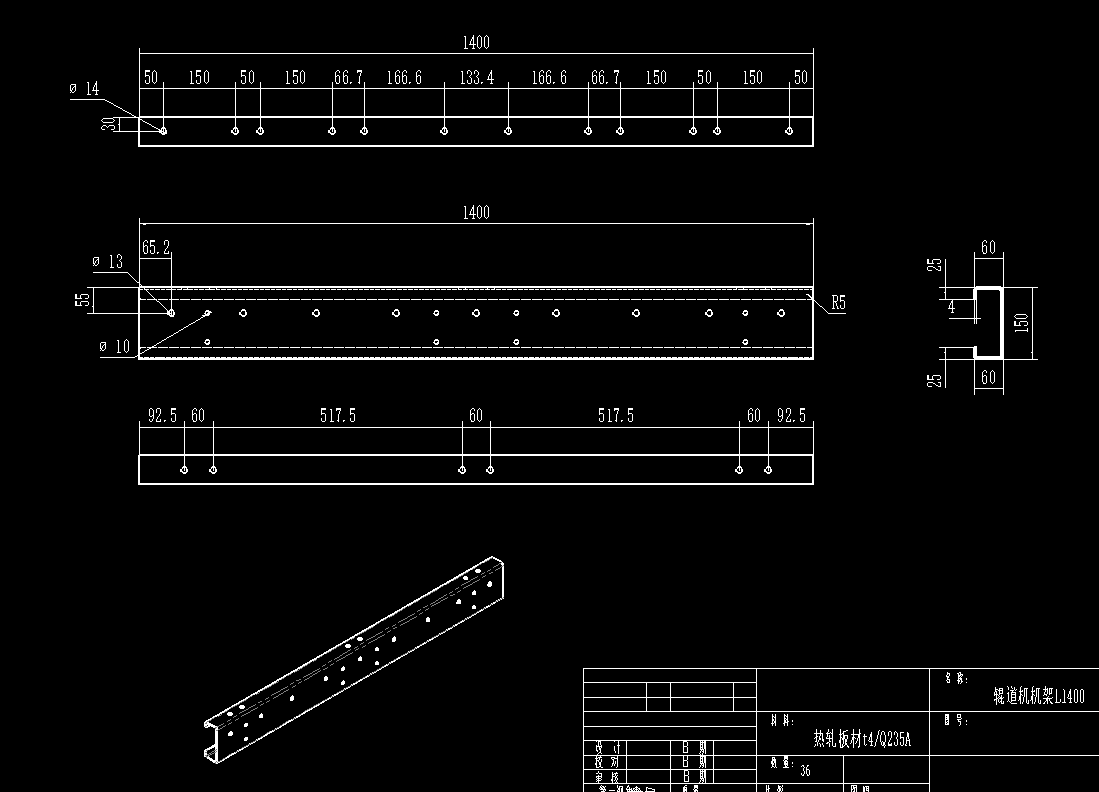

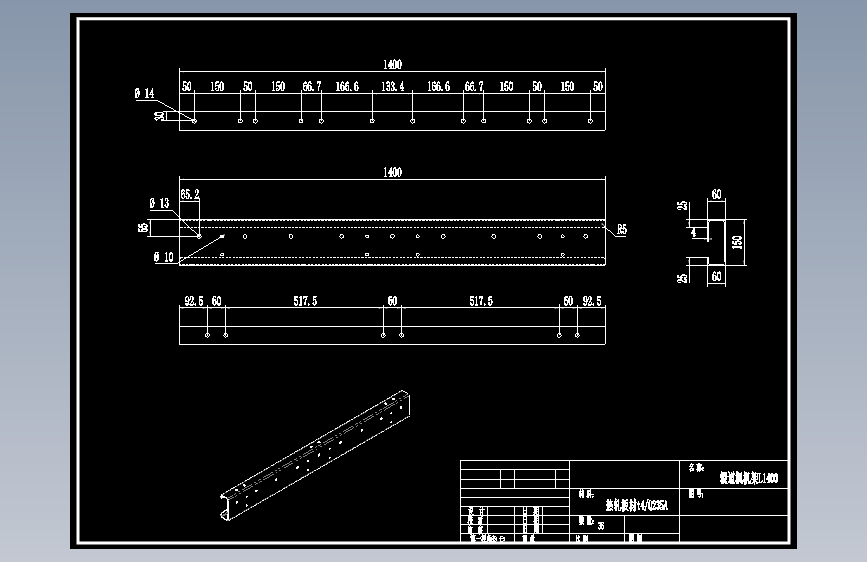

| 4 | 辊道机机架L1400.DWG | 79.33K |

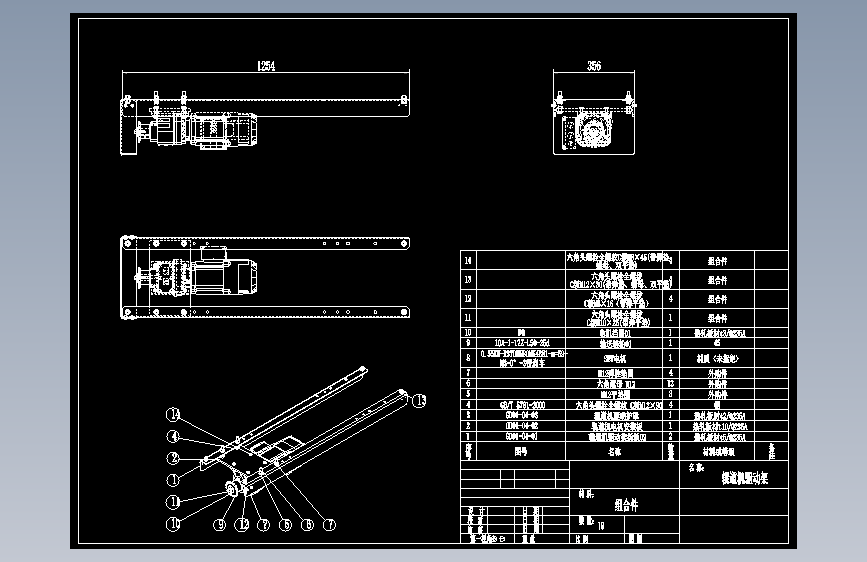

| 5 | 辊道机驱动架.DWG | 531.06K |
