瓦盖加工工艺及镗65孔夹具设计
图纸描述
瓦盖加工工艺及镗65孔夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小2.25M，共计8个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
车间打工仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

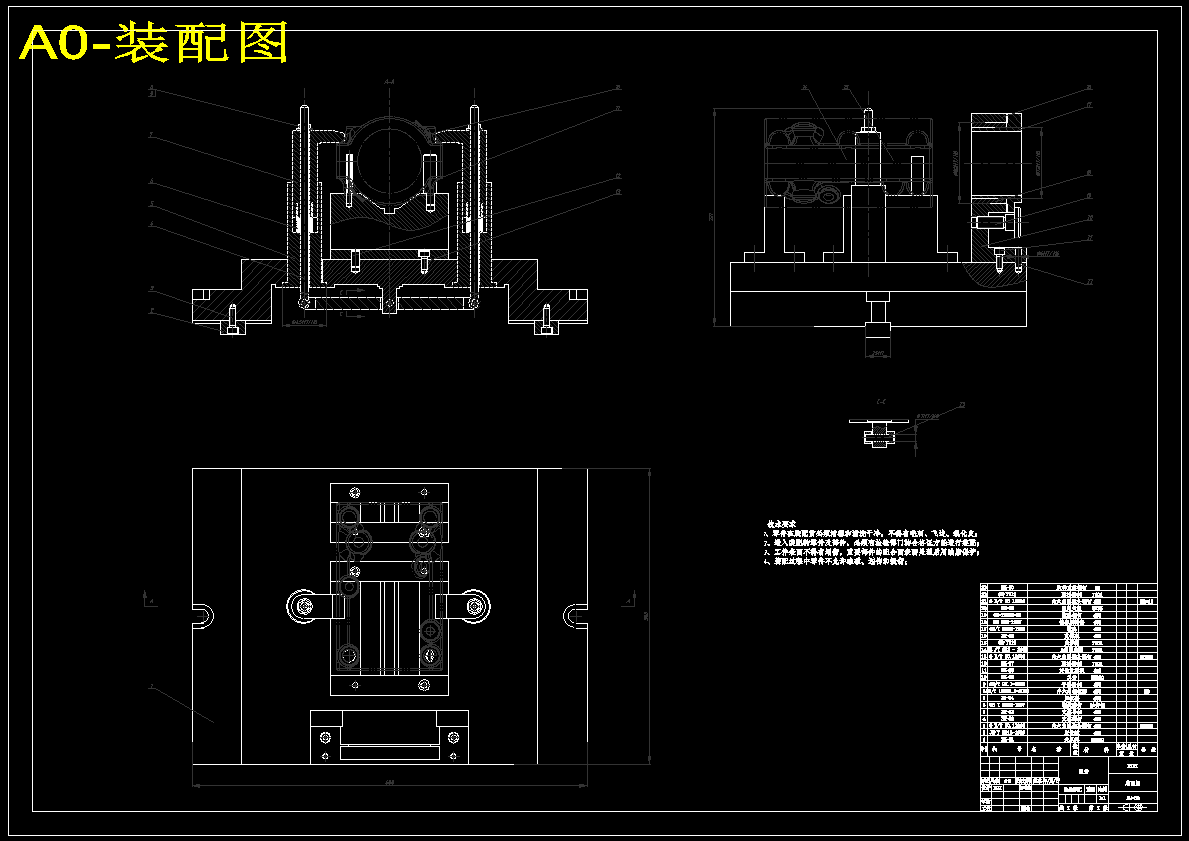

| 1 |  A0-装配图.dwg | 721.75K |
| 2 | A1-夹具体.dwg | 555.56K |
| 3 | A3-工序用图.dwg | 602.34K |
| 4 | A3-瓦盖毛胚图.dwg | 515.06K |
| 5 | A3-瓦盖零件图.dwg | 482.97K |

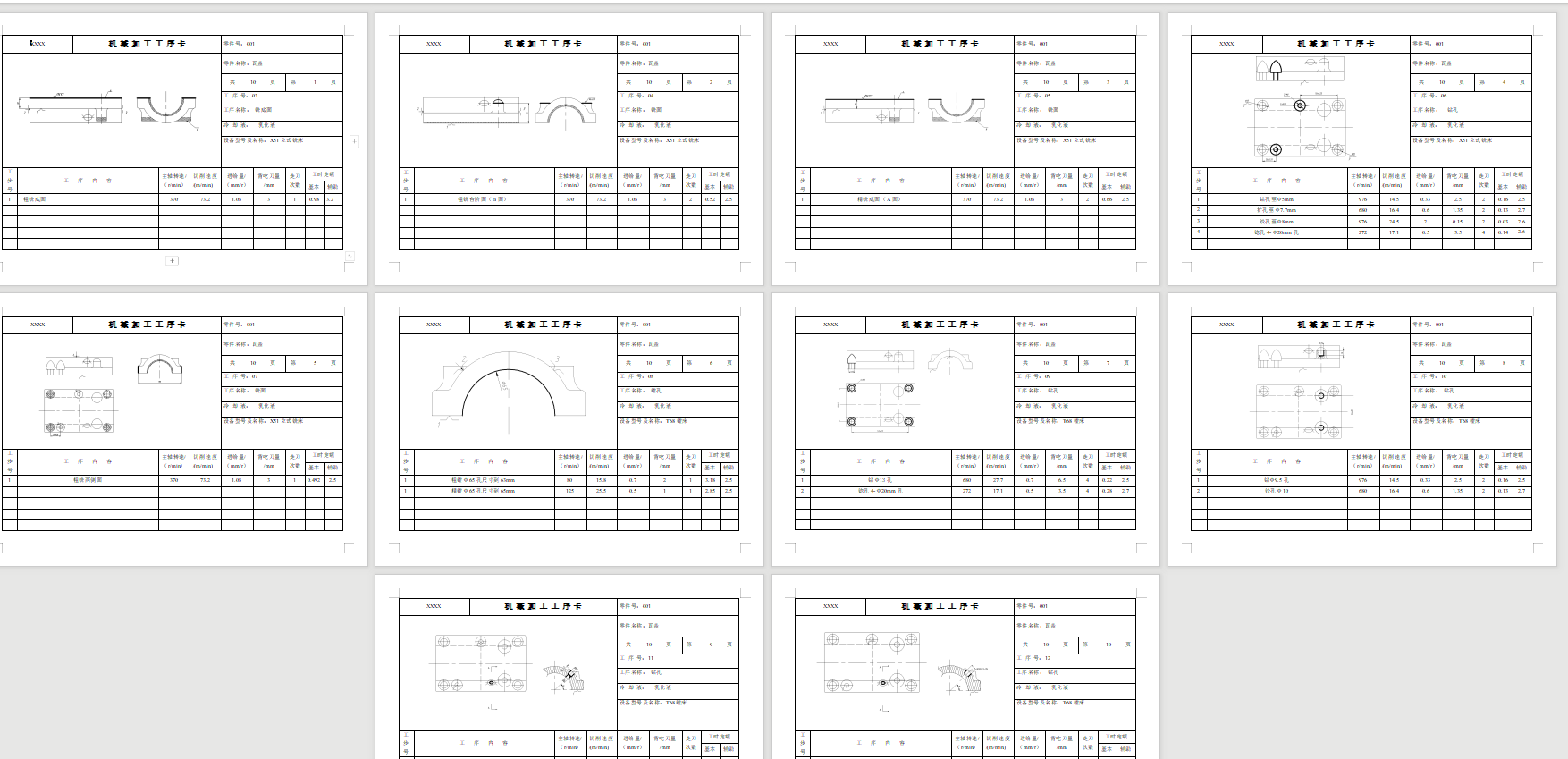

| 6 |  工序卡.doc | 228.02K |
| 7 | 工艺过程卡.doc | 53.00K |

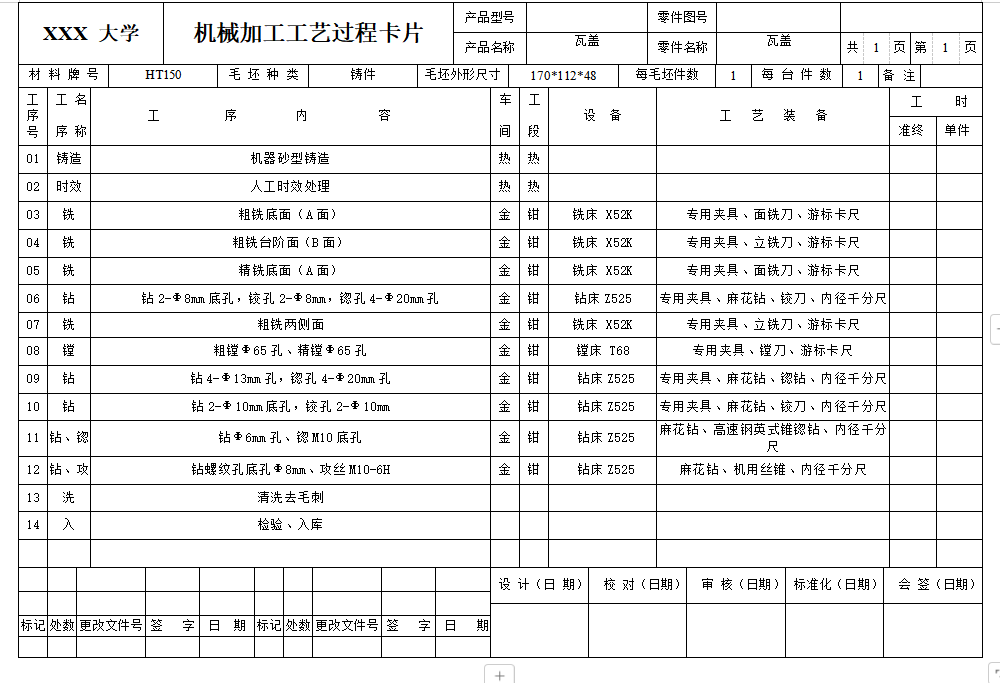

| 8 | 瓦盖工艺分析镗孔夹具设计.doc | 1.22M |
