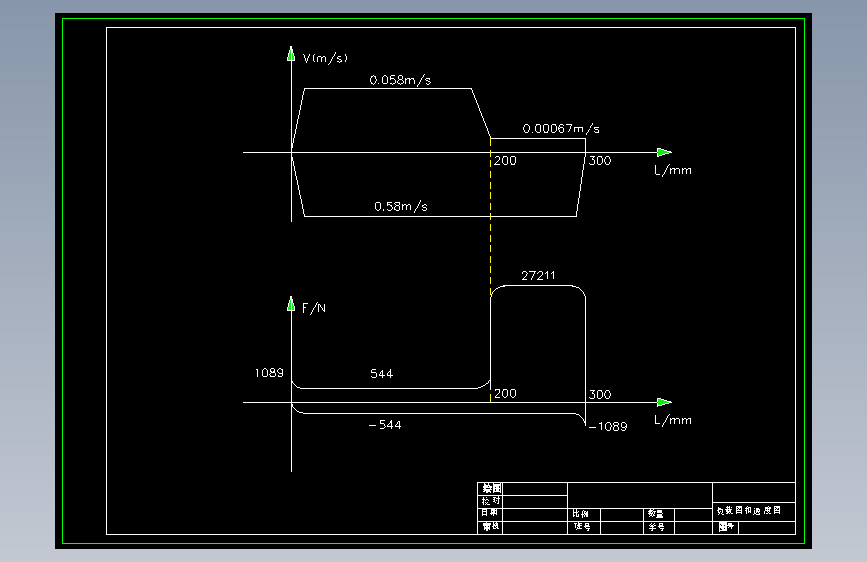

工业夹紧机构液压系统，包含液压系统原理图，负载图和速度图，液压缸工况图，设计计算书。 （1）夹紧机构实现功能：快进——工进夹紧——快退——停止的工作循环 （2）基本参数设定：夹紧负载力24000N，夹紧滑台移动部件500kg，即，工作台启动时间（加减速时间）0.2：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程200，工进行程100，快进与快退速度相等，均为3.5m/min，工作台工进夹紧速度为0.00067m/s，导轨面的液压缸机械效率为0.9。
工业夹紧机构液压系统（CAD+说明书）
图纸描述
工业夹紧机构液压系统，包含液压系统原理图，负载图和速度图，液压缸工况图，设计计算书。 （1）夹紧机构实现功能：快进——工进夹紧——快退——停止的工作循环 （2）基本参数设定：夹紧负载力24000N，夹紧滑台移动部件500kg，即，工作台启动时间（加减速时间）0.2：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程200，工进行程100，快进与快退速度相等，均为3.5m/min，工作台工进夹紧速度为0.00067m/s，导轨面的液压缸机械效率为0.9。
下载需要770金币
立即下载 收藏
图纸信息
作者
自动化小徐
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

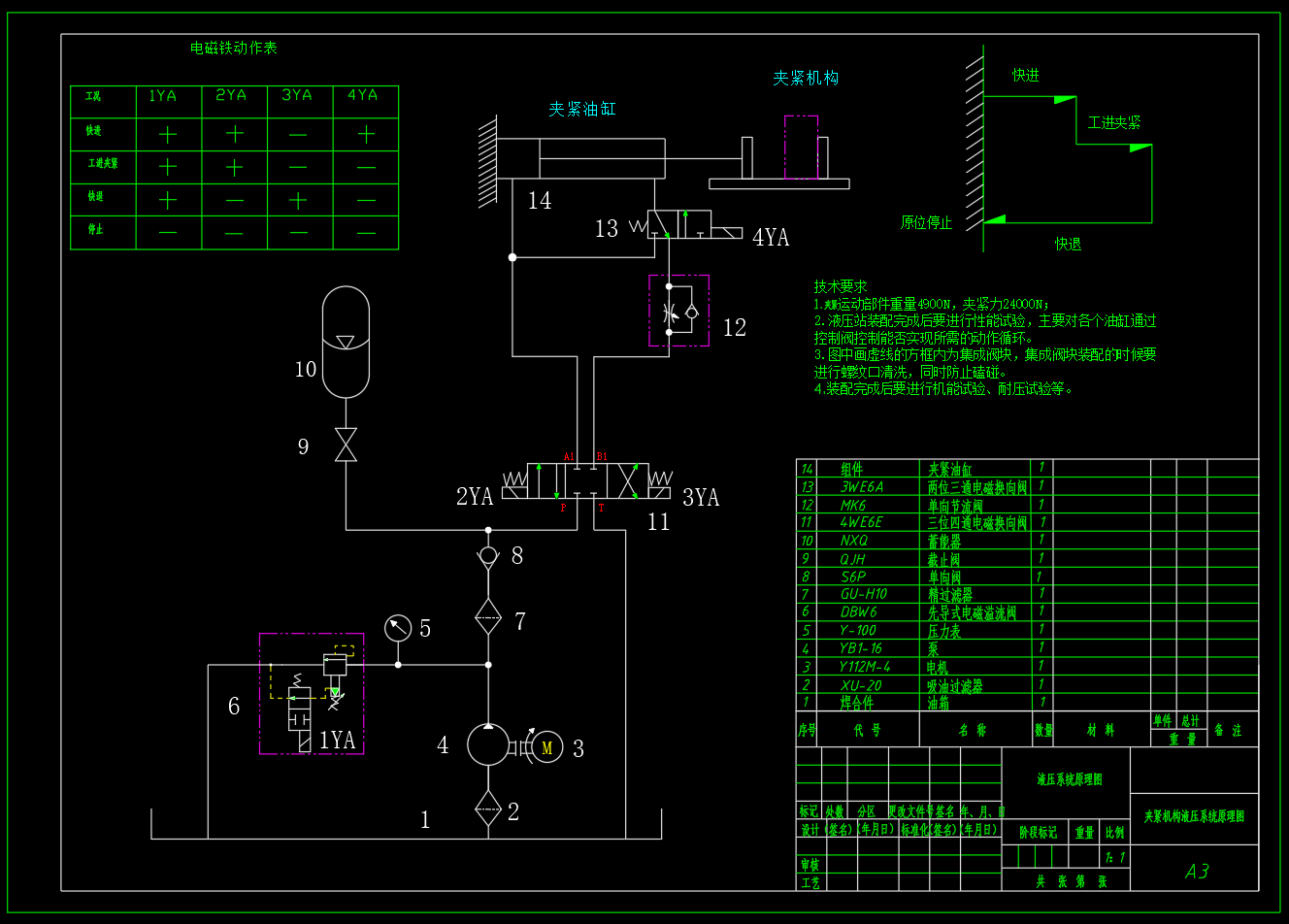

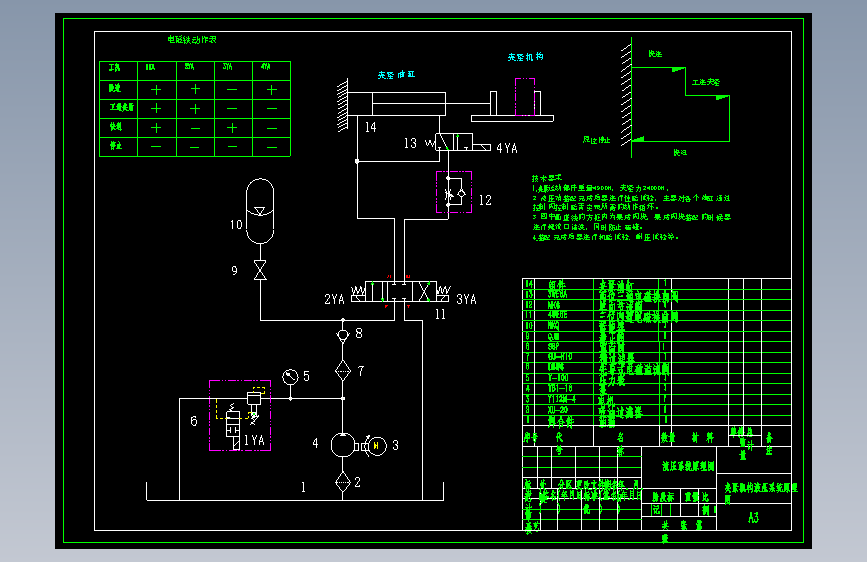

| 1 |  夹紧机构-液压系统原理图-A3.dwg | 202.76K |

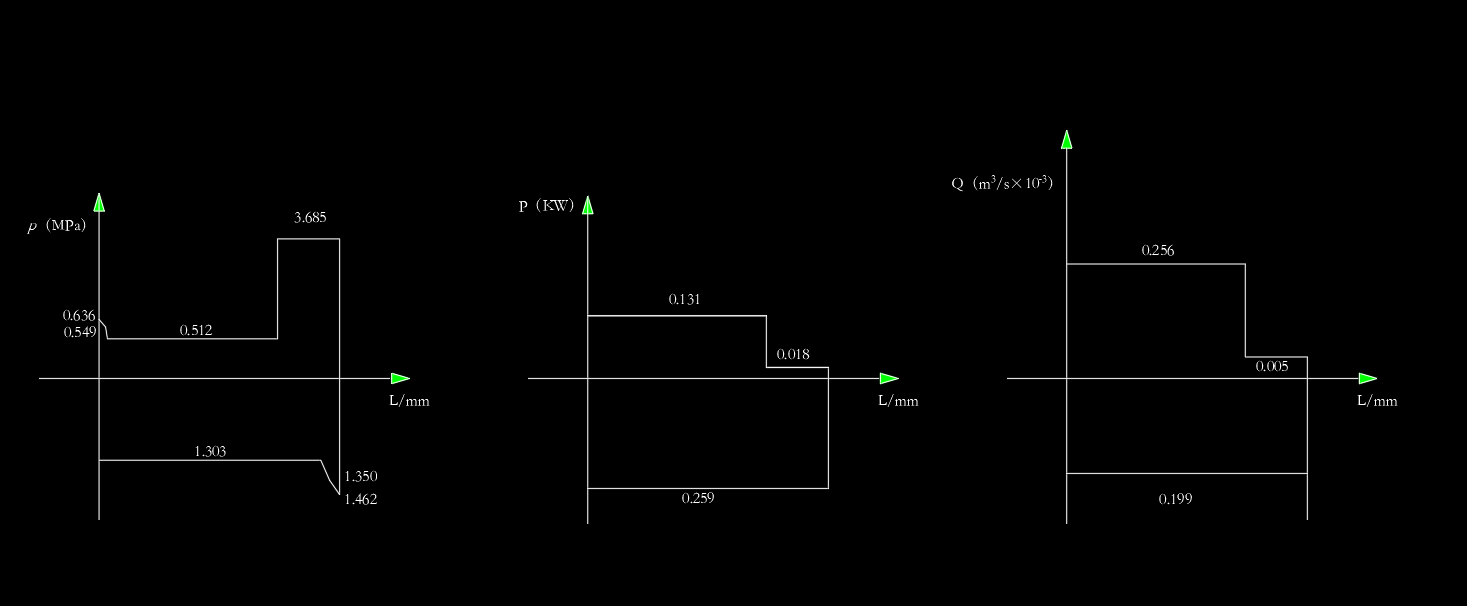

| 2 | 夹紧机构-液压缸工况图-A3.dwg | 168.78K |

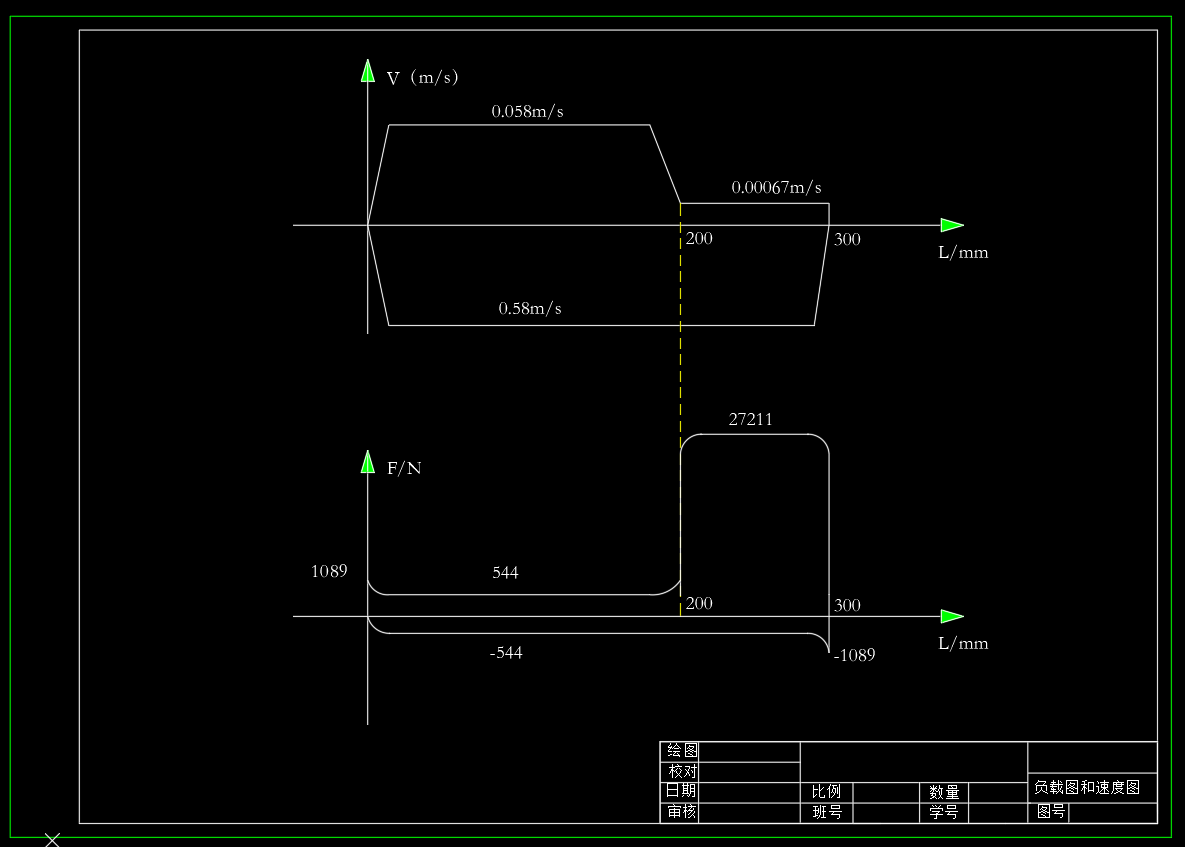

| 3 | 夹紧机构-负载图和速度图-A3.dwg | 166.47K |

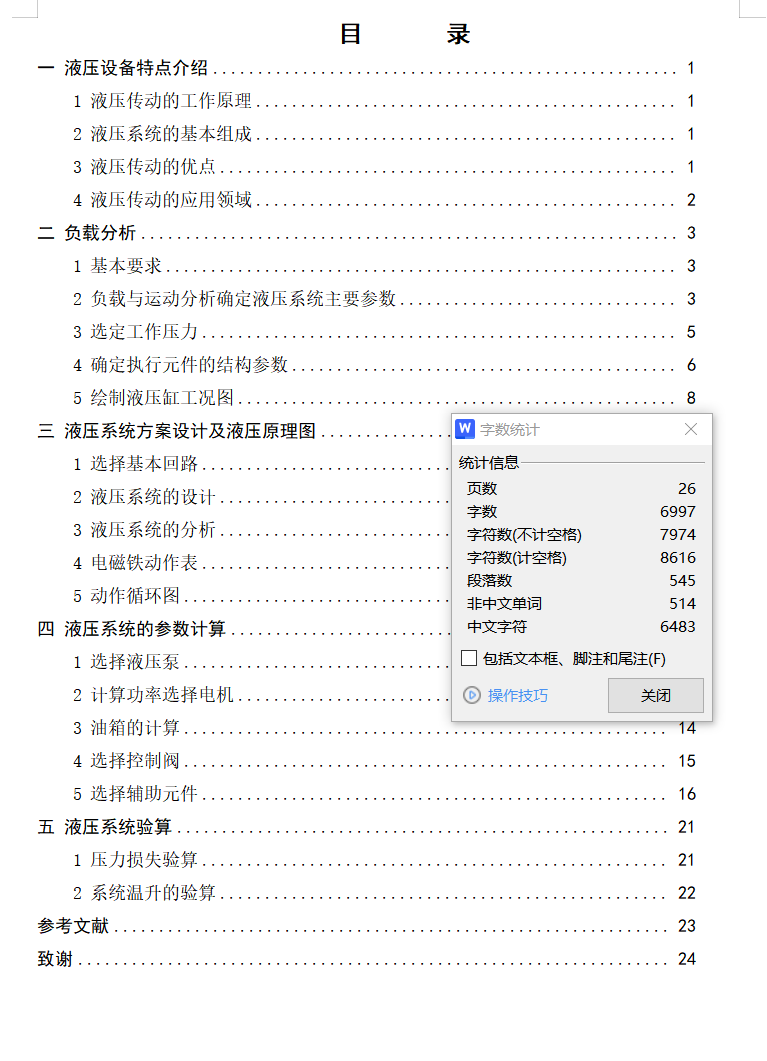

| 4 |  工业夹紧机构-液压系统设计说明书.docx | 1.46M |
