叉车装置液压系统，包含叉车装置液压系统原理图，叉车装置泵站总装配图，设计计算书。 基本参数： 起升重量：4T=40KN 起升速度0.2m/s 系统额定压力：5MPa（根据举升力参考第三章表格选取） 系统额定流量：60L/min（未知，设定） 系统最大流量：80L/min（未知，设定） 满载最大倾角扭矩：17500N.m 举升速度：0.2m/s
叉车装置液压系统（CAD+说明书）
图纸描述

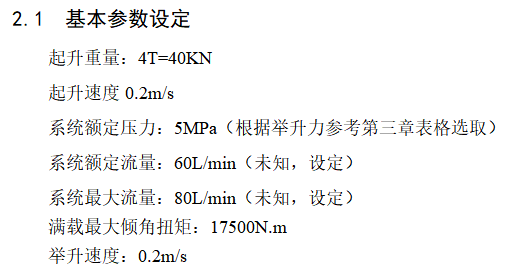

叉车装置液压系统，包含叉车装置液压系统原理图，叉车装置泵站总装配图，设计计算书。 基本参数： 起升重量：4T=40KN 起升速度0.2m/s 系统额定压力：5MPa（根据举升力参考第三章表格选取） 系统额定流量：60L/min（未知，设定） 系统最大流量：80L/min（未知，设定） 满载最大倾角扭矩：17500N.m 举升速度：0.2m/s
下载需要520金币
立即下载 收藏
图纸信息
作者
机械梦想家
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

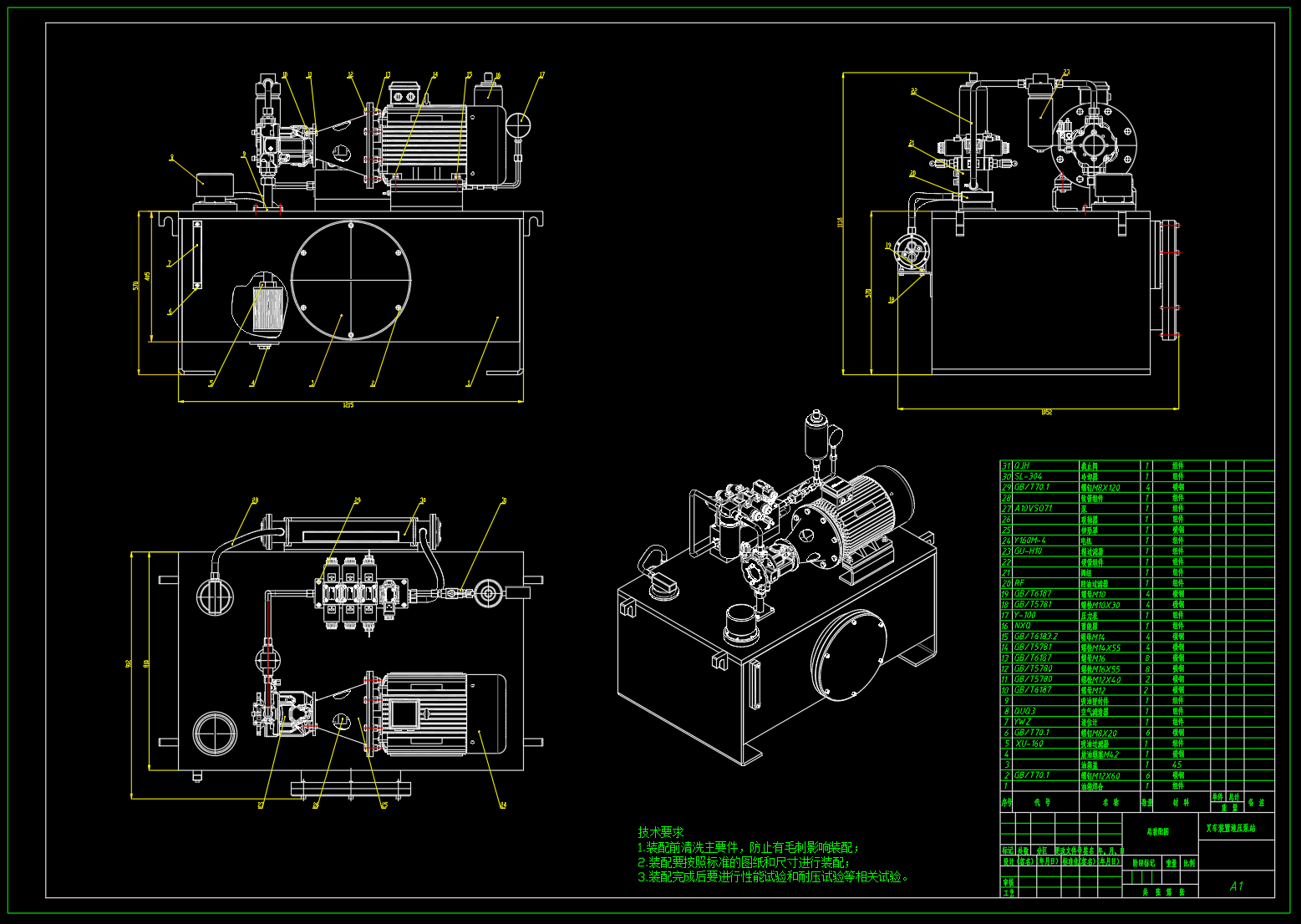

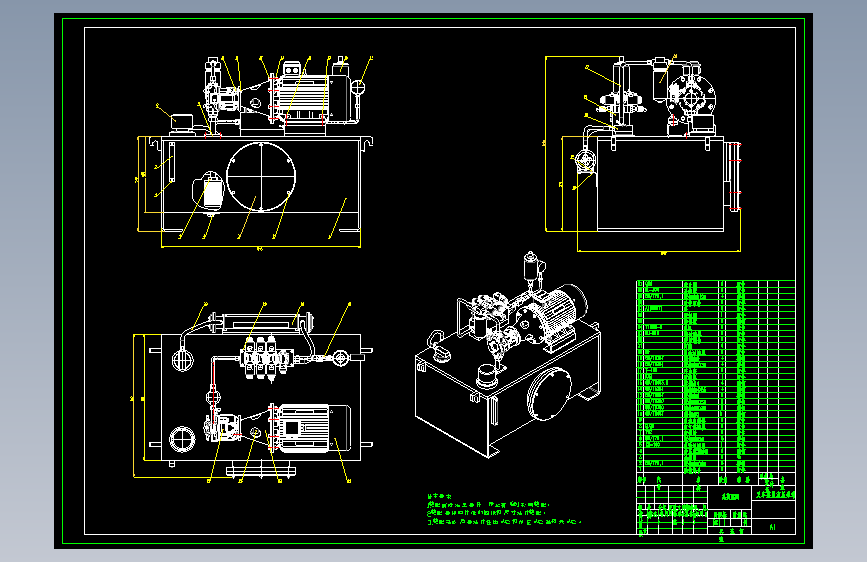

| 1 |  叉车装置液压系统-泵站总装配-A1.dwg | 2.37M |

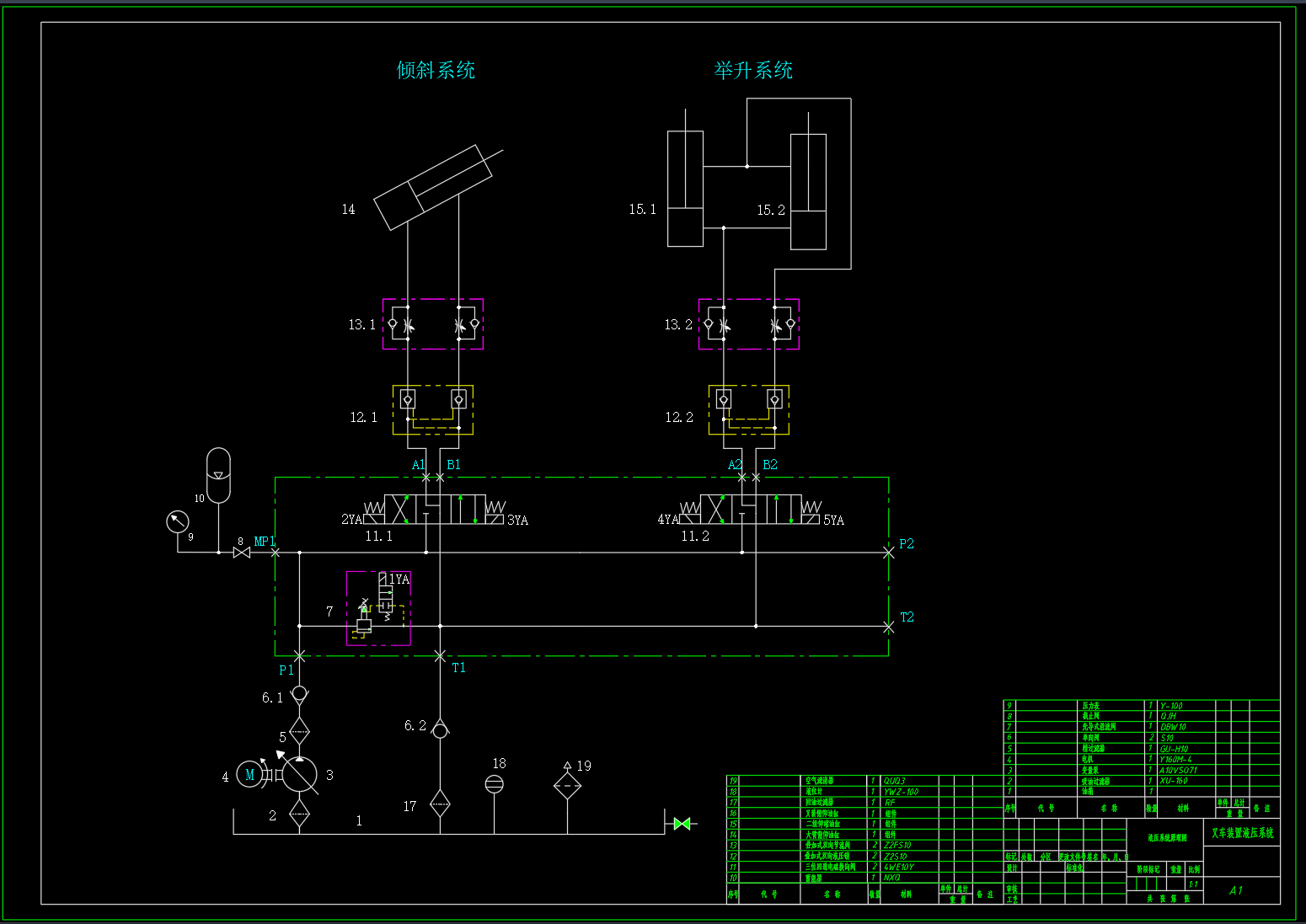

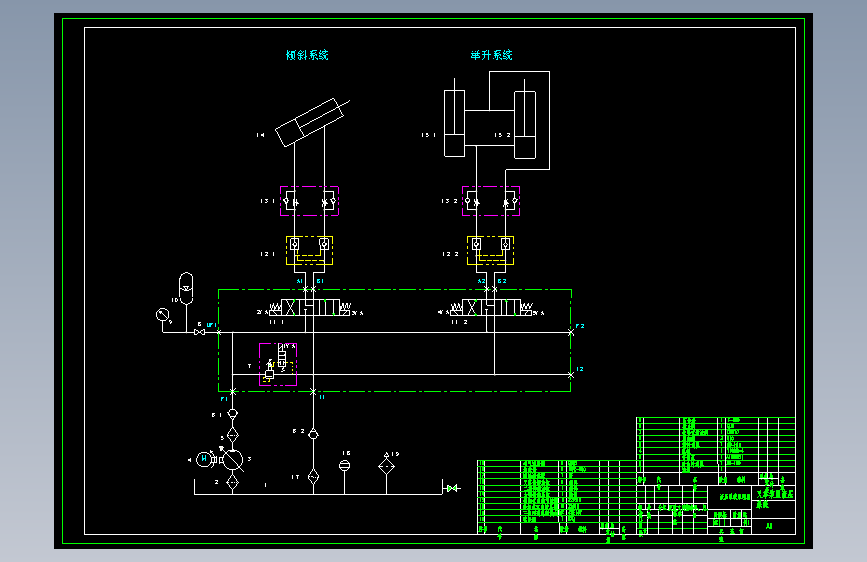

| 2 | 叉车装置液压系统原理图-A1.dwg | 147.35K |

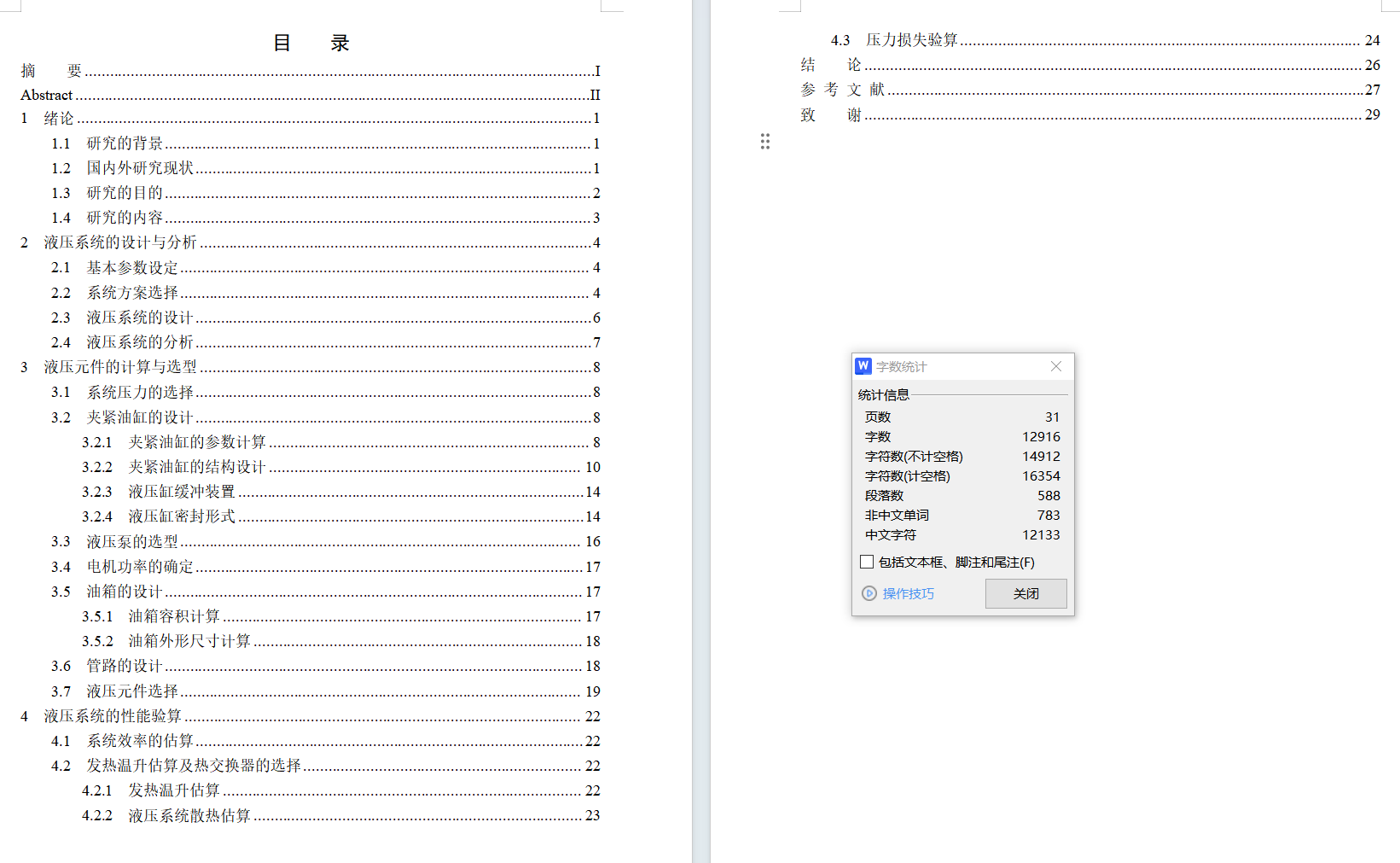

| 3 |  叉车装置液压系统设计（说明书）.docx | 480.59K |
