半自动铣床液压系统（F=6.8KN）（CAD+说明书）
图纸描述
半自动铣床液压系统（F=6.8KN），包含液压系统原理图，液压缸工况图，负载和速度图，设计计算书。（1）实现功能：手工上料—快进—铣削工进—快退—停止—手工卸料的工作循环 （2）基本参数：液压缸最大负载力6800N，工作台运动部件重1800N，工作台启动时间（加减速时间）：0.5，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，快进行程400mm，工进行程100mm，快进快退速度相等均为5m/min,工进速度为35mm/min，导轨面的液压缸机械效率为0.9。
下载需要770金币
立即下载 收藏
图纸信息
作者
学机械大道理
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

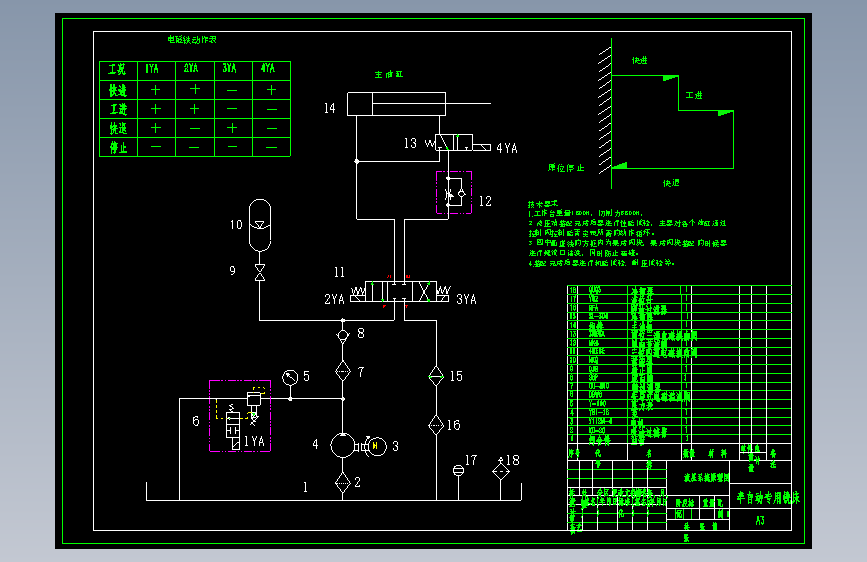

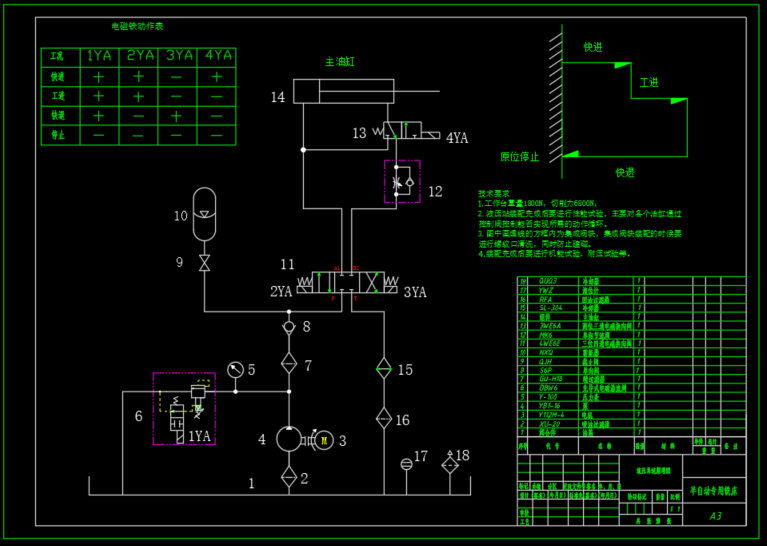

| 1 |  半自动液压专用铣床-液压系统原理图-A3.dwg | 176.60K |

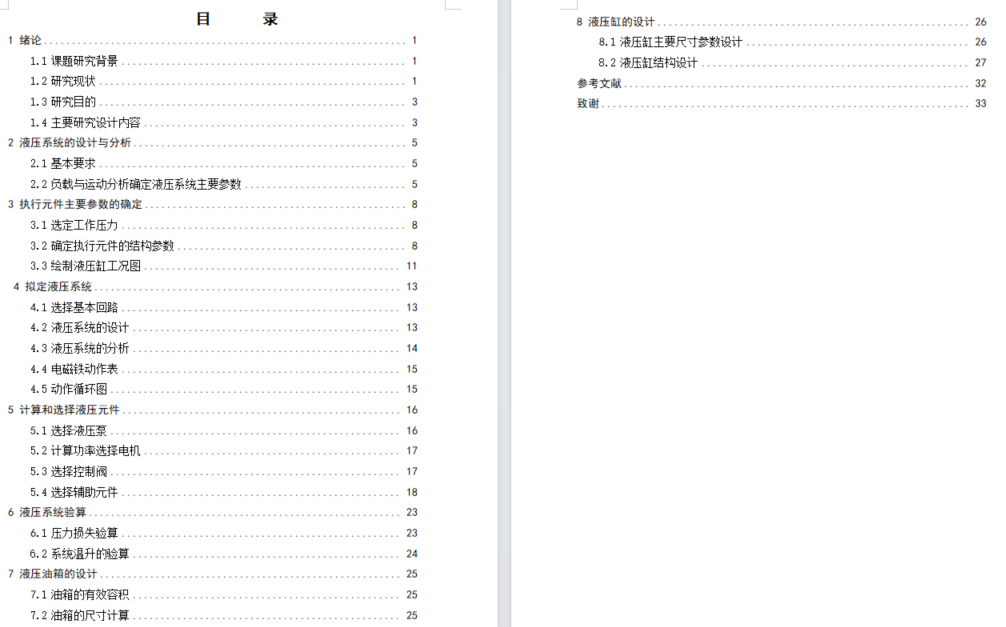

| 2 |  半自动液压专用铣床-液压系统设计说明书.docx | 1.46M |

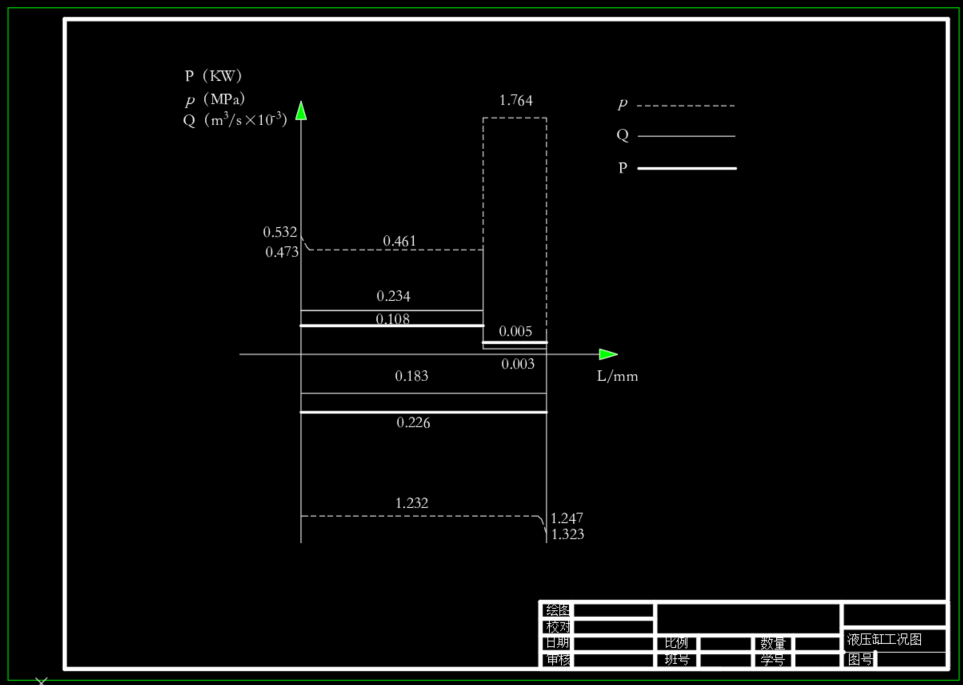

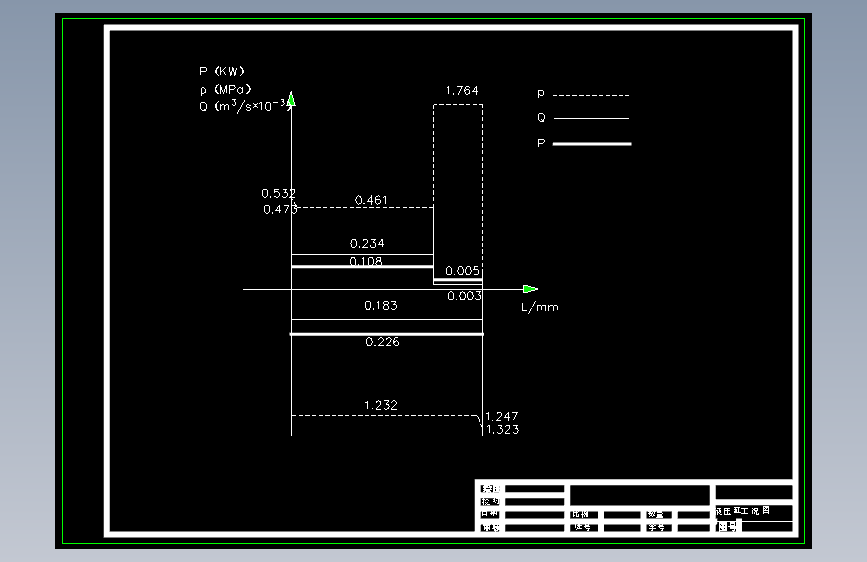

| 3 | 半自动液压专用铣床-液压缸工况图-A3.dwg | 171.47K |

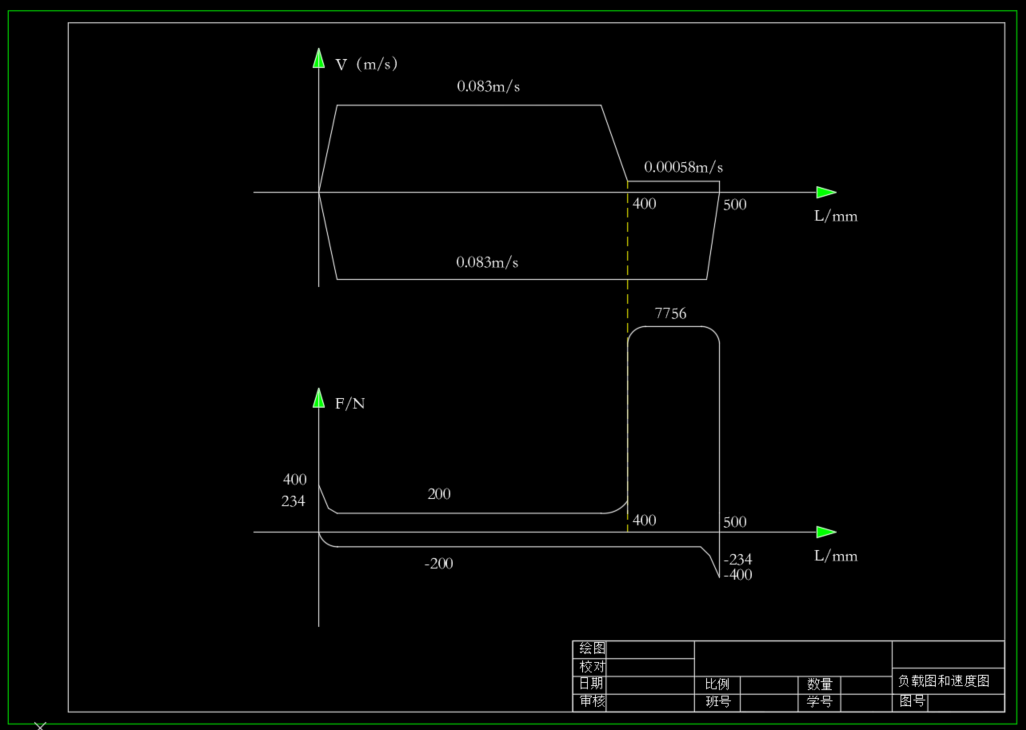

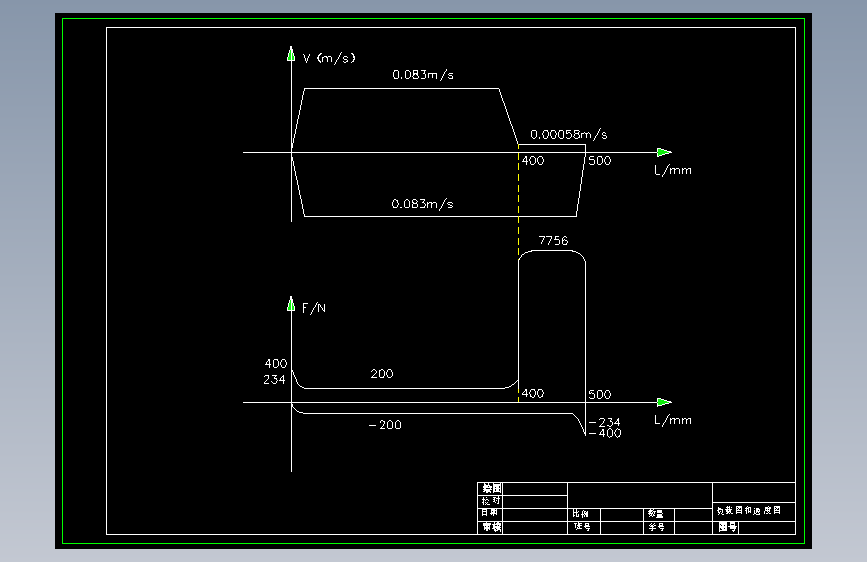

| 4 | 半自动液压专用铣床-负载图和速度图-A3.dwg | 163.57K |
