水泵后盖腔气密性检测设备

首页>图纸库>机械设备>非标设备2025-06-22报告错误错误问题可与客服联系，感谢您的支持！0
0
23
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

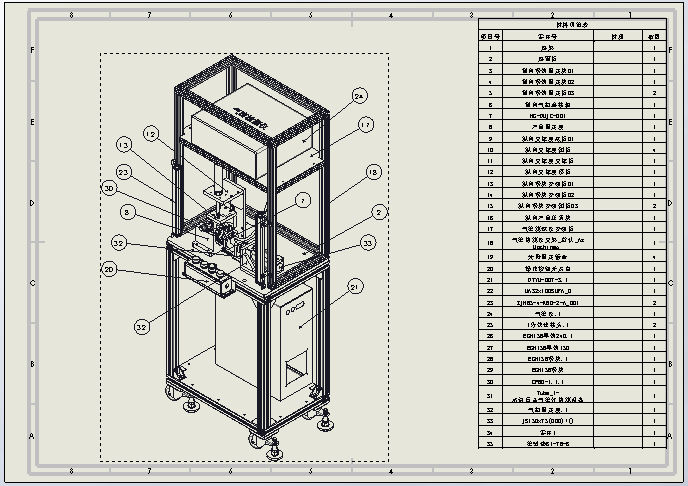

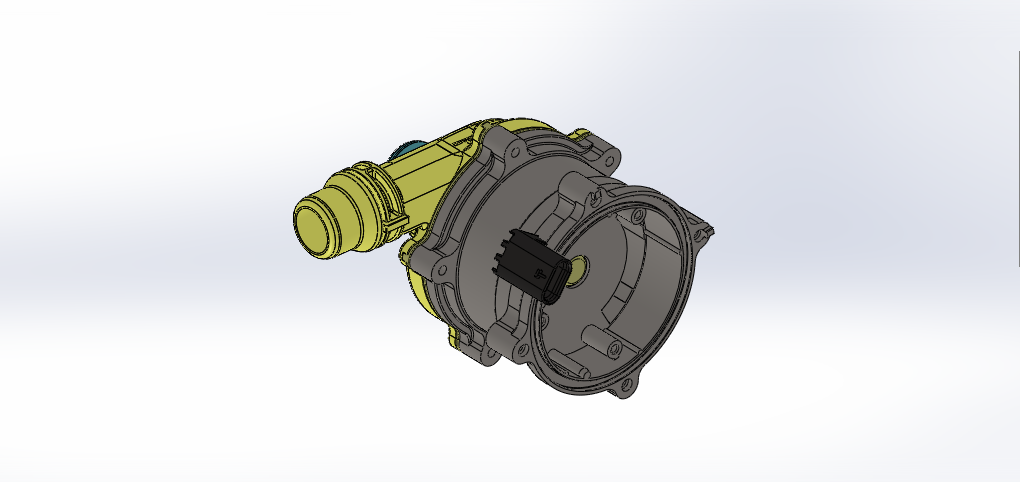

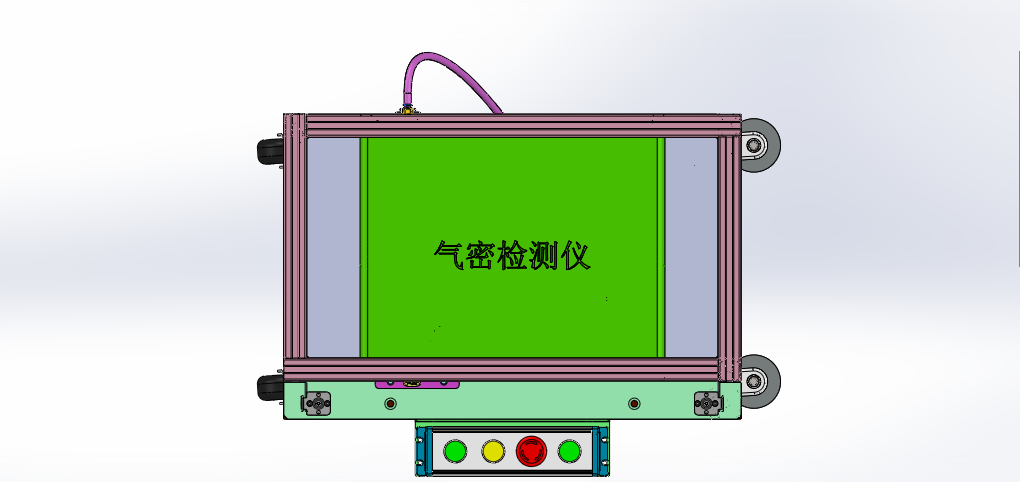

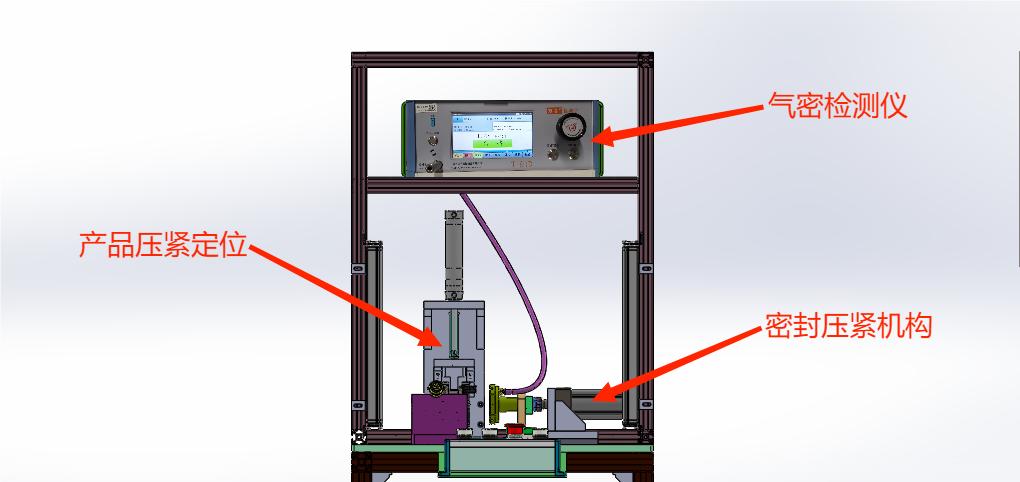

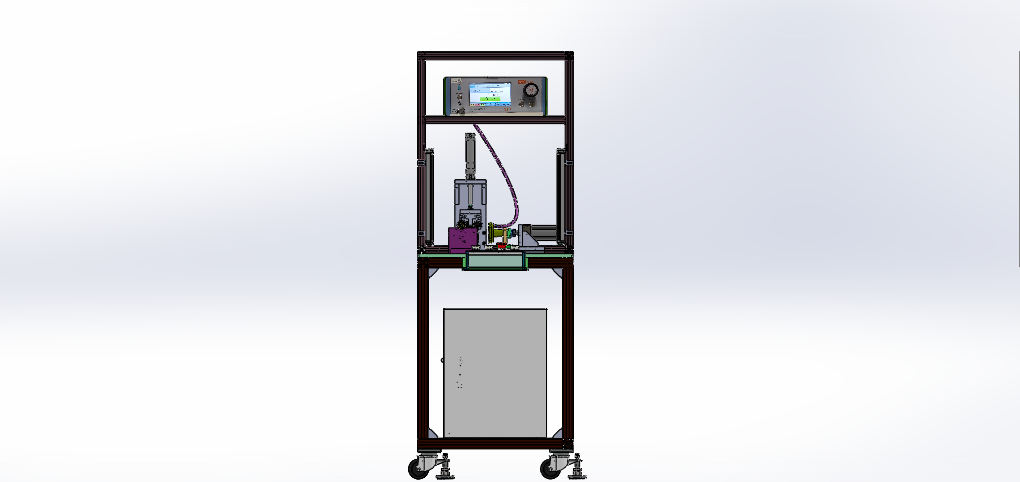

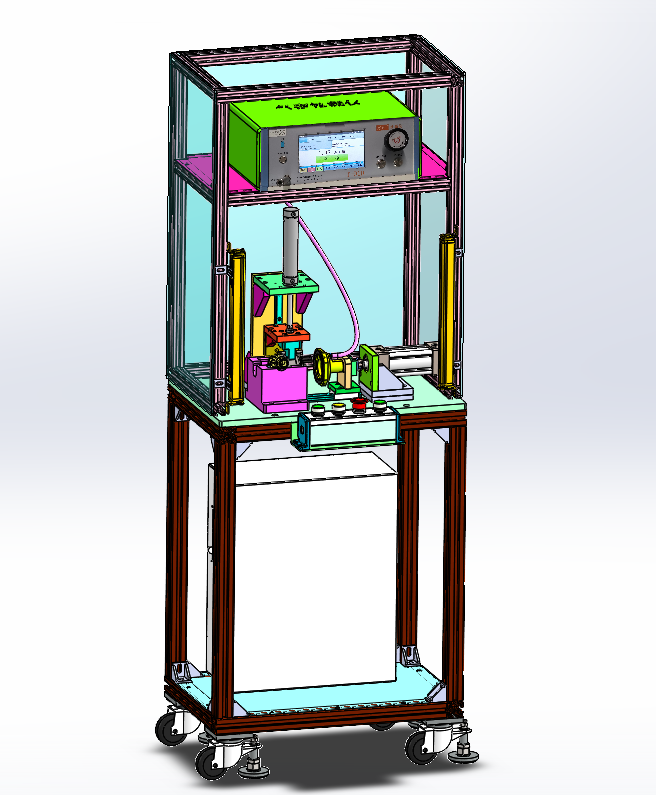

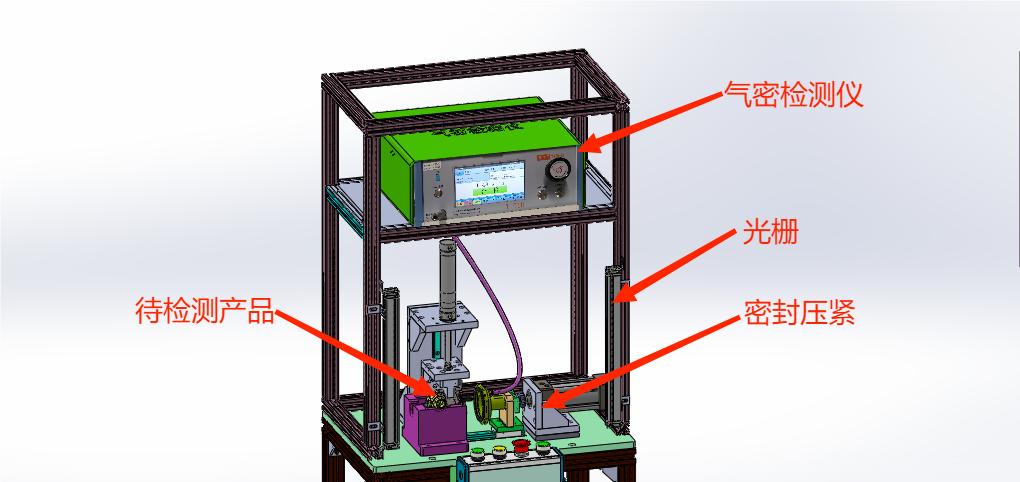

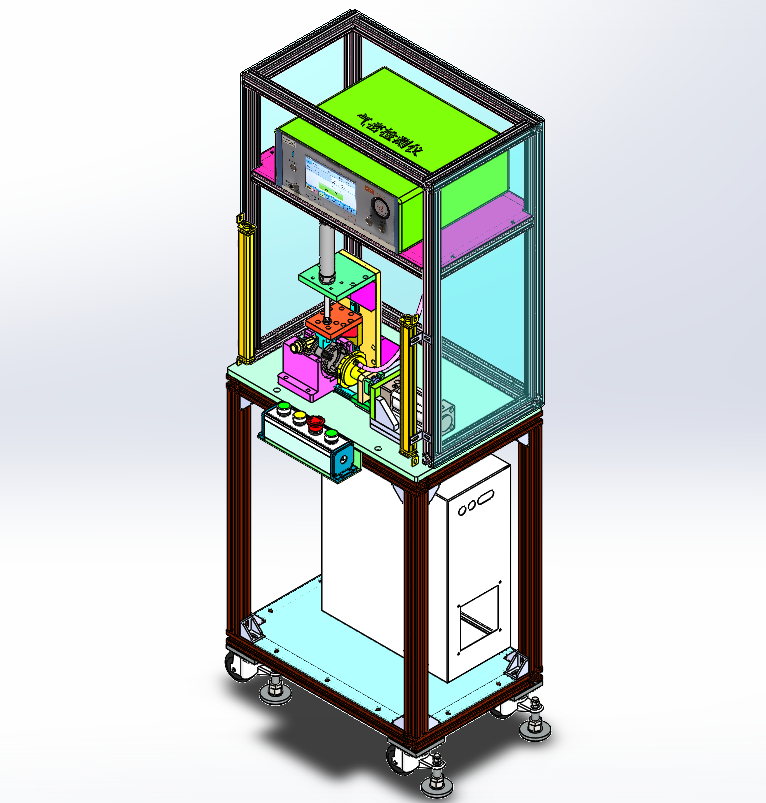

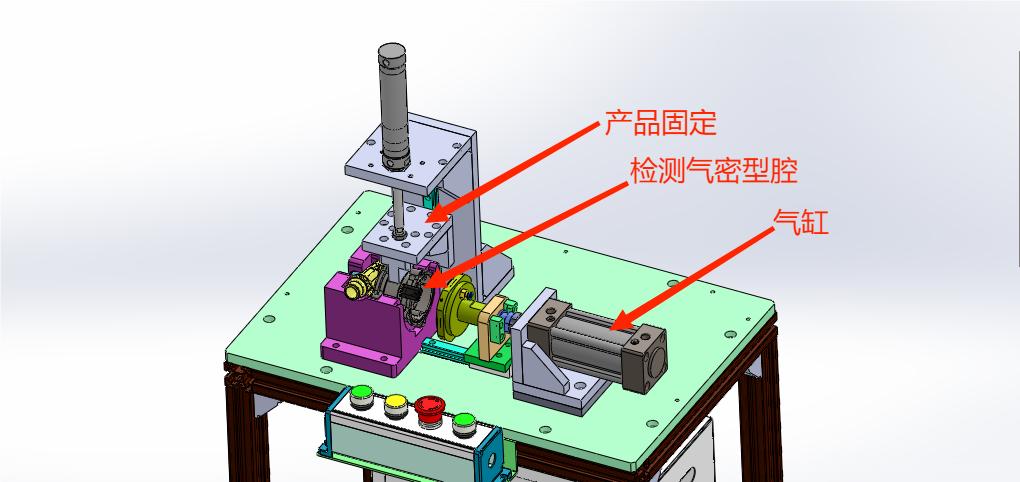

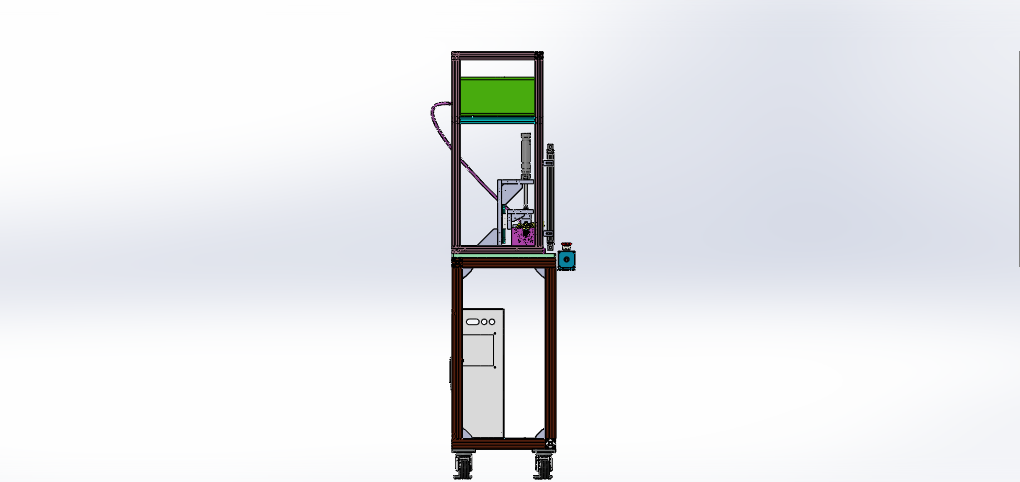

水泵后盖腔气密性检测设备 设计思路：这是新能源汽车水泵组装线的第十四道生产工序——水泵后盖腔气密性检测。为了保证水泵正常工作，需要检测水泵后盖腔是否会漏水，防止隔水套漏水损坏电路板，采用了气密性检测的方式检测水泵后盖腔的密封性，具体检测操作：需要用到气密性检测仪，检测完合格后，自动显示合格；当检测不合格，自动报警提示不合格产品。 水泵后盖腔气密性检测设备结构介绍：设备防护罩、气密性检测仪、充气压紧密封机构和电气配件构成。 程序控制系统：设备有两个气缸动作，一台气密性检测仪，使用PLC控制两个气缸动作，输出信号给气密检测仪开始工作。 工作原理：确认前十三道工序完成后，人工把水泵半成品壳体放入设备
下载需要770金币
立即下载 收藏
图纸信息
图纸ID ：400556
文件大小：40.48M
所需金币：770
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,dwg,slddrw
软件版本：SOLIDWORKS 2020
作者
液压王
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 1分快速接头.1.sldprt107.24K
2软件图标3 4040角码.sldprt33.20K
3软件图标3 AWKM-058锁扣主体.1.1.1.sldprt162.96K
4软件图标3 AWKM-059卡板.1.1.1.sldprt82.19K
5软件图标3 AWKM-060扣臂.1.1.1.sldprt68.36K
6软件图标3 AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt43.51K
7软件图标3 AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt43.61K
8软件图标3 AWKM-063锁扣支架.1.1.1.sldprt33.97K
9软件图标3 BVGY-015-3-1.1.1.sldprt122.94K
10软件图标3 BVGY-015-3-2.1.1.sldprt41.80K
11软件图标3 BVGY-015-3-3.1.1.sldprt225.06K
12软件图标4 BVGY-015-3-4.1.1.sldasm24.07K
13软件图标3 EGH15B导轨150.sldprt30.61K
14软件图标3 EGH15B导轨240.1.sldprt31.55K
15软件图标3 EGH15B滑块.1.sldprt31.56K
16软件图标3 EGH15B滑块.sldprt31.74K
17软件图标3 hexheadbolts-fullthreadgradecgb_PreviewCfg.sldprt31.76K
18软件图标3 hexnuts1-finepitch-gradesabgb_GB_FASTENER_NUT_SNAB1XYBM18X1.5-N.sldprt29.81K
19软件图标3 hexnutsstyle1-gradesabgb_PreviewCfg.sldprt29.79K
20软件图标3 hexthinnutsgradesabgb_GB_FASTENER_NUT_STNABTTBM18X1.5-N.sldprt30.03K
21软件图标3 HG-QMJC-001.SLDPRT181.27K
22软件图标4 MA32x100SUFA_0.sldasm23.15K
23软件图标4 MA32x50SCA_0___.sldasm21.09K
24软件图标4 QTYU-007-3.1.sldasm24.55K
25软件图标3 SHB-QMJC-005-1.sldprt29.41K
26软件图标3 SHB-QMJC-005-2.sldprt45.39K
27软件图标3 SHB-QMJC-005-3.sldprt27.06K
28软件图标3 SHB-QMJC-005-4.sldprt42.14K
29软件图标3 SHB-QMJC-005-5.sldprt27.43K
30软件图标4 SHB-QMJC-005.sldasm27.42K
31软件图标3 Tube-375X120.SLDPRT197.21K
32软件图标4 Tube_1-水泵后盖气密性检测设备.sldasm26.78K
33软件图标3 ZJH85-4-K80-2-A_001.sldprt338.53K
34软件图标3 产品固定座.sldprt111.01K
35软件图标3 侧封板.SLDPRT63.63K
36软件图标3 光栅固定钣金.sldprt30.51K
37软件图标3 后封板.SLDPRT65.79K
38软件图标3 复件_32MA100Rod^MA32x100SUFA_0.sldprt31.13K
39软件图标3 复件_32MA50Body^MA32x50SCA_0___.sldprt36.80K
40软件图标3 复件_32MA50Rod^MA32x50SCA_0___.sldprt22.15K
41软件图标3 复件_32MANut1^MA32x100SUFA_0.sldprt32.96K
42软件图标3 复件_32MANut1^MA32x50SCA_0___.sldprt24.24K
43软件图标3 复件_32MANut^MA32x100SUFA_0.sldprt31.69K
44软件图标3 复件_32MANut^MA32x50SCA_0___.sldprt22.79K
45软件图标3 复件_32MAUFA100Body^MA32x100SUFA_0.sldprt41.02K
46软件图标3 密封圈.sldprt15.27K
47软件图标3 密封垫61-78-6.SLDPRT55.79K
48软件图标3 急停开关.1.sldprt127.08K
49软件图标3 按钮-启动-带指示灯.11.sldprt61.05K
50软件图标3 按钮-复位-带指示灯.1.1.sldprt60.79K
51软件图标3 按钮盒.sldprt32.20K
52软件图标3 按钮盒支架.sldprt70.31K
53软件图标3 按钮盒盖.sldprt34.74K
54软件图标3 操作按钮开关安装板.sldprt30.00K
55软件图标4 操作按钮开关盒.sldasm24.77K
56软件图标4 桌架.sldasm33.25K
57软件图标3 桌架_默认_按加工_.sldprt992.69K
58软件图标3 桌面板.sldprt45.40K
59软件图标3 横向密封作用件.sldprt18.66K
60软件图标3 横向气缸固定侧板.1.sldprt61.20K
61软件图标3 横向气缸固定侧板.sldprt21.98K
62软件图标3 横向气缸固定板.1.sldprt89.14K
63软件图标3 横向气缸固定板.sldprt21.13K
64软件图标3 横向气缸底座01.1.sldprt29.83K
65软件图标3 横向气缸底座01.sldprt21.07K
66软件图标3 横向气缸连接轴.sldprt77.83K
67软件图标3 横向滑轨固定块01.sldprt32.13K
68软件图标3 横向滑轨固定块02.sldprt32.97K
69软件图标3 横向滑轨固定板03.sldprt28.46K
70软件图标3 气密仪.1.SLDPRT4.31M
71软件图标3 气密仪.sldprt860.30K
72软件图标3 气密检测仪支架_默认_AsMachined_.sldprt1.76M
73软件图标3 气密测试仪安装板.sldprt61.67K
74软件图标4 气缸固定座.1.sldasm103.42K
75软件图标4 水泵后盖气密性检测设备.SLDASM10.60M
76软件图标3 电箱安装板.sldprt34.03K
77软件图标3 纵向产品压紧块.sldprt65.99K
78软件图标3 纵向支撑座侧板.sldprt51.24K
79软件图标3 纵向支撑座底板01.sldprt33.48K
80软件图标3 纵向支撑座支撑板.sldprt78.96K
81软件图标3 纵向支撑座顶板.sldprt82.39K
82软件图标3 纵向滑块安装侧板03.sldprt62.14K
83软件图标3 纵向滑块安装板01.sldprt89.90K
84软件图标3 纵向滑块安装板02.sldprt76.56K
85软件图标3 脚轮垫板.sldprt28.55K
86软件图标3 零件1.SLDPRT66.83K
87软件图标3 JSI-50-M18x1_5-Nut.sldprt96.59K
88软件图标3 JSI-50x75-0c.sldprt301.79K
89软件图标4 JSI50x75000.sldasm177.30K
90软件图标3 JSIJSIDJSIJPOLE50JSI750.sldprt89.72K
91软件图标28 HG-QMJC-001.bak160.74K
92软件图标14 HG-QMJC-001.DWG171.91K
93软件图标5 HG-QMJC-001.SLDDRW138.21K
94软件图标14 密封垫61-78-6.DWG275.25K
95软件图标5 密封垫61-78-6.SLDDRW67.50K
96软件图标5 水泵后盖气密性检测设备.SLDDRW902.95K
97软件图标3 0002_2.1.1.sldprt23.79K
98软件图标3 CP80-0030001_10__2.1.1.sldprt37.83K
99软件图标3 CP80-015000.1.1.sldprt2.90M
100软件图标4 CP80-1.1.1.SLDASM3.64M
101软件图标3 CP80W-ZZ-001.1.1.sldprt954.19K
102软件图标4 EWP_80W_ASM_12_ASM_55__ASM_2.1.1.sldasm3.80M
103软件图标3 GESHUITAO_10_69__2.1.1.sldprt545.81K
104软件图标3 HOUGAIBAN_1_14__2.1.1.sldprt396.08K
105软件图标4 JIECHAJIAN_ASM_3_ASM_15__ASM_2.1.1.sldasm24.28K
106软件图标3 KETI_14_146__2.1.1.sldprt1.37M
107软件图标4 KETI_ASM_5_ASM_3__ASM_2.1.1.sldasm23.94K
108软件图标3 MANIFOLD_SOLID_BREP__17043_2_1__2.1.1.sldprt252.81K
109软件图标17 水泵后盖气密性检测设备.docx11.51K
