标志3008离合器设计
图纸描述

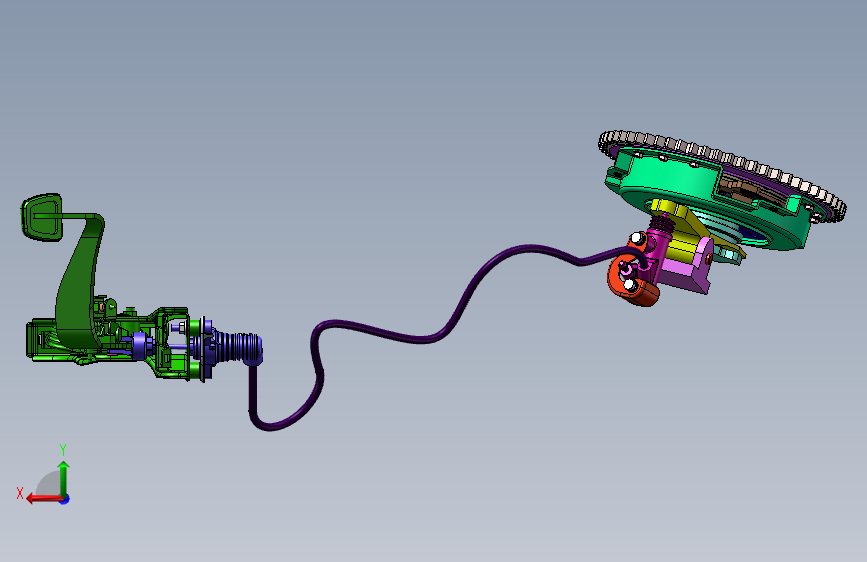

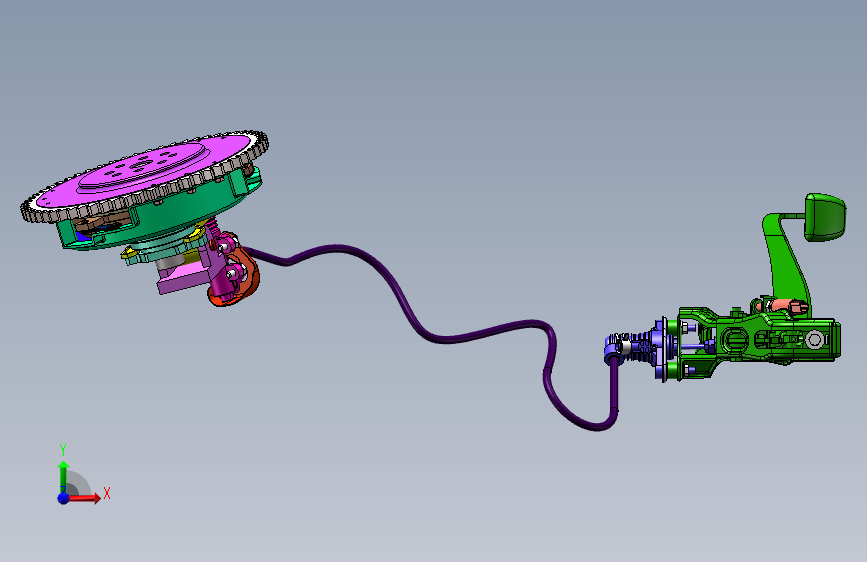

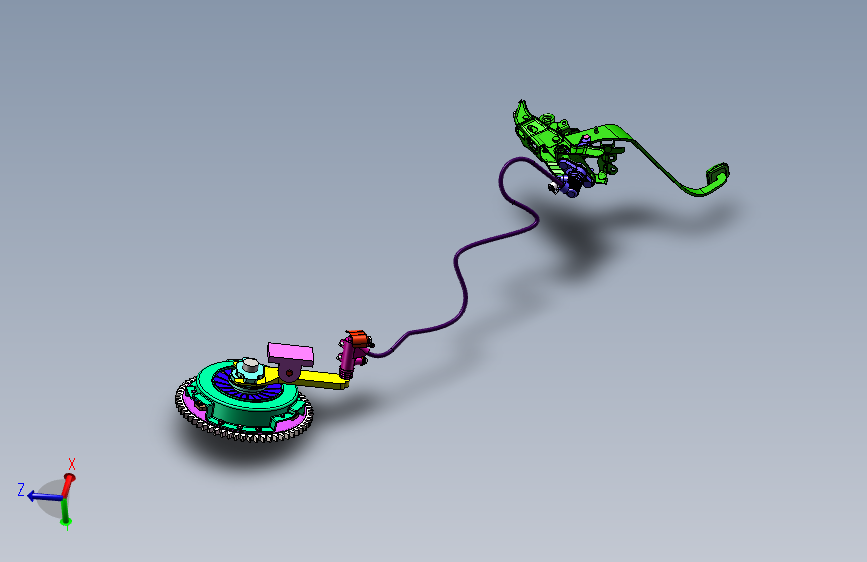

标志3008离合器设计图纸下载，该图纸类型属于建筑模型、其他建筑模型图纸，图纸大小29.94M，共计66个文件，包含3D图纸和2D图纸，图纸主格式为dwg,sldasm,sldprt，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
拧螺丝的
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  设计任务书.doc | 17.50K |
| 2 |  说明书.docx | 504.44K |
| 3 |  从动盘A2.dwg | 110.52K |
| 4 | 从动盘毂A3.dwg | 62.69K |
| 5 | 压盘A2.dwg | 66.73K |
| 6 | 摩擦片A2.dwg | 66.87K |
| 7 | 操纵结构A1.dwg | 392.41K |
| 8 | 膜片弹簧A2.dwg | 123.18K |
| 9 | 装配图A1.dwg | 210.77K |
| 10 | 飞轮A1.dwg | 62.13K |
| 11 |  从动盘A2.exb | 141.00K |
| 12 | 从动盘毂A3.exb | 104.50K |
| 13 | 压盘A2.exb | 106.00K |
| 14 | 摩擦片A2.exb | 104.00K |
| 15 | 膜片弹簧A2.exb | 137.00K |
| 16 | 装配图A1.exb | 208.00K |
| 17 | 飞轮A1.exb | 141.00K |
| 18 |  1602100_GA6463_S00_A_20110730.sldasm | 2.17M |
| 19 |  1602110_GA6463_S00_A_20110730.sldprt | 4.95M |
| 20 | 1602150_GA6463_S00_A_20110730.sldprt | 89.03K |
| 21 | 1602215-GA6463_S00_S_20110730.sldprt | 57.50K |
| 22 | 1608021-GA6463_S00_P_20110730.sldprt | 79.50K |
| 23 | 1608100-GA6463_S00_A_20110730.sldprt | 253.50K |
| 24 | 1609100-GA6463_S00_A_20110730.sldprt | 315.42K |
| 25 | 1609211-GA6463_S00_P_20110730.sldprt | 215.45K |
| 26 | 200mm摩擦片.sldprt | 272.53K |
| 27 | 3505015-GA6463_S00_S_20110730.sldprt | 68.00K |
| 28 | M6X16螺栓.SLDPRT | 153.62K |
| 29 | Q1420820.sldprt | 67.50K |
| 30 | Q1460816.sldprt | 68.50K |
| 31 | Q150B0820.sldprt | 62.50K |
| 32 | Q350B10.sldprt | 41.07K |
| 33 | Q40208.sldprt | 54.00K |
| 34 | Q50108.sldprt | 55.50K |
| 35 | Q673B165.sldprt | 64.00K |
| 36 | 主动结构.SLDASM | 726.61K |
| 37 | 主工作缸踏板.SLDASM | 2.70M |
| 38 | 从动盘.SLDASM | 800.51K |
| 39 | 从动盘毂.SLDPRT | 212.80K |
| 40 | 从动盘铆钉.SLDPRT | 136.72K |
| 41 | 压盘.sldprt | 228.74K |
| 42 | 压盘与传力片铆钉.SLDPRT | 148.23K |
| 43 | 压盘与外壳铆钉.SLDPRT | 135.34K |
| 44 | 压盘传力片.SLDPRT | 85.02K |
| 45 | 外壳.sldprt | 625.04K |
| 46 | 工作缸.SLDASM | 3.07M |
| 47 | 弹簧.SLDPRT | 442.05K |
| 48 | 弹簧阻尼片.SLDPRT | 168.91K |
| 49 | 拉式分离轴.SLDPRT | 285.67K |
| 50 | 摩擦片传力片.SLDPRT | 233.66K |
| 51 | 摩擦片铆钉.SLDPRT | 123.15K |
| 52 | 操纵结构.SLDASM | 5.77M |
| 53 | 支承环.SLDPRT | 95.46K |
| 54 | 油管.SLDPRT | 242.96K |
| 55 | 波形片.sldprt | 103.51K |
| 56 | 离合器装配图.SLDASM | 2.04M |
| 57 | 绞链.SLDPRT | 77.26K |
| 58 | 膜片弹簧.sldprt | 374.53K |
| 59 | 花键.SLDPRT | 161.52K |
| 60 | 衬套.SLDPRT | 84.80K |
| 61 | 钢片固定铆钉.SLDPRT | 133.58K |
| 62 | 钣金杆.SLDPRT | 151.12K |
| 63 | 销.SLDPRT | 84.46K |
| 64 | 阻尼弹簧铆钉.SLDPRT | 120.89K |
| 65 | 阻尼片.SLDPRT | 72.82K |
| 66 | 飞轮.SLDPRT | 166.59K |
