k717 阀体机械加工工艺规程及夹具设计镗Φ28H7夹具
图纸描述
k717 阀体机械加工工艺规程及夹具设计镗Φ28H7夹具图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.44M，共计10个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
加工者
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

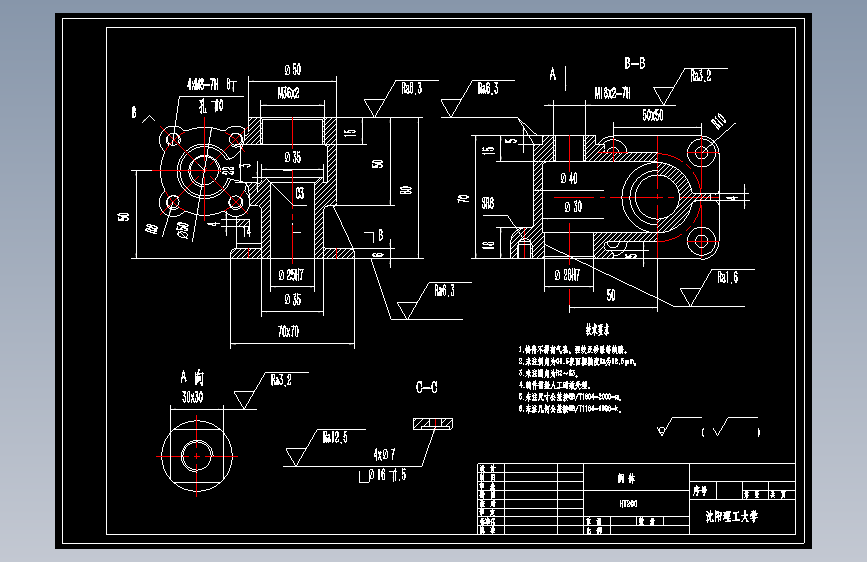

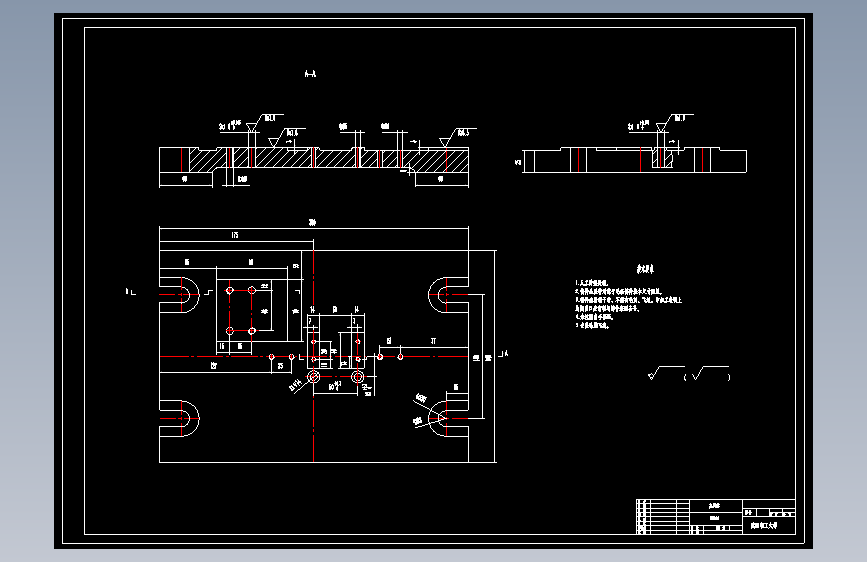

| 1 |  夹具体——A1.dwg | 51.32K |

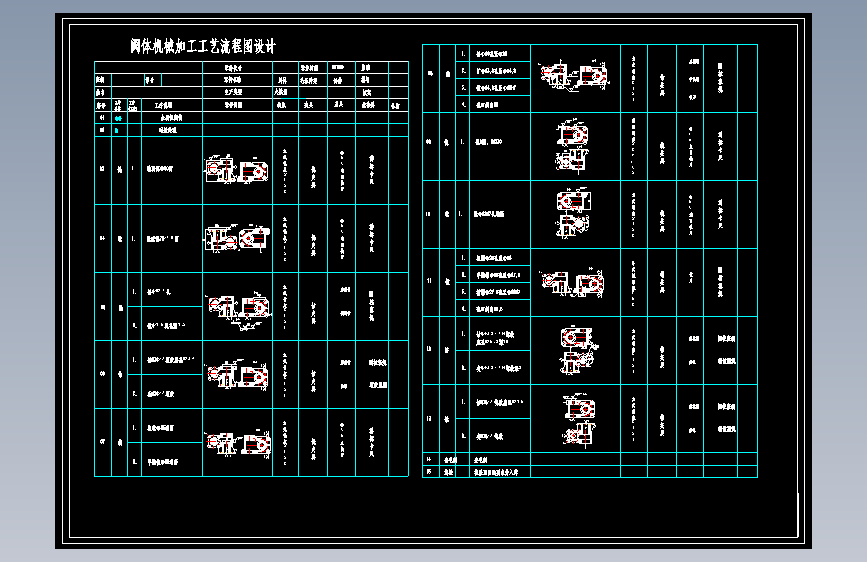

| 2 | 工艺流程图.dwg | 425.22K |
| 3 |  工艺过程卡片.doc | 56.50K |
| 4 | 机械加工工序卡片10.doc | 104.00K |
| 5 | 机械加工工序卡片11.doc | 105.00K |
| 6 |  机械加工检验卡片.docx | 127.46K |

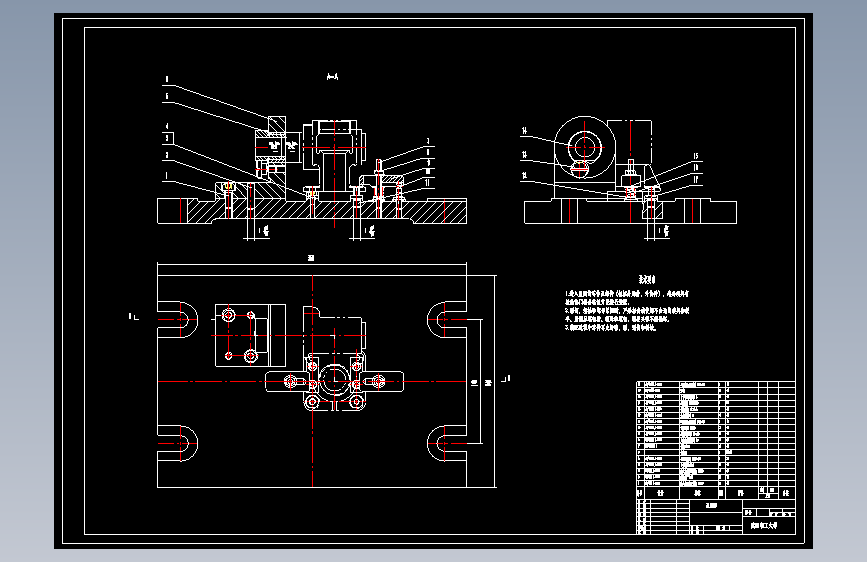

| 7 | 装配图——A1.dwg | 86.16K |
| 8 | 设计说明书.doc | 1.27M |
| 9 | 阀体——A3.dwg | 57.41K |

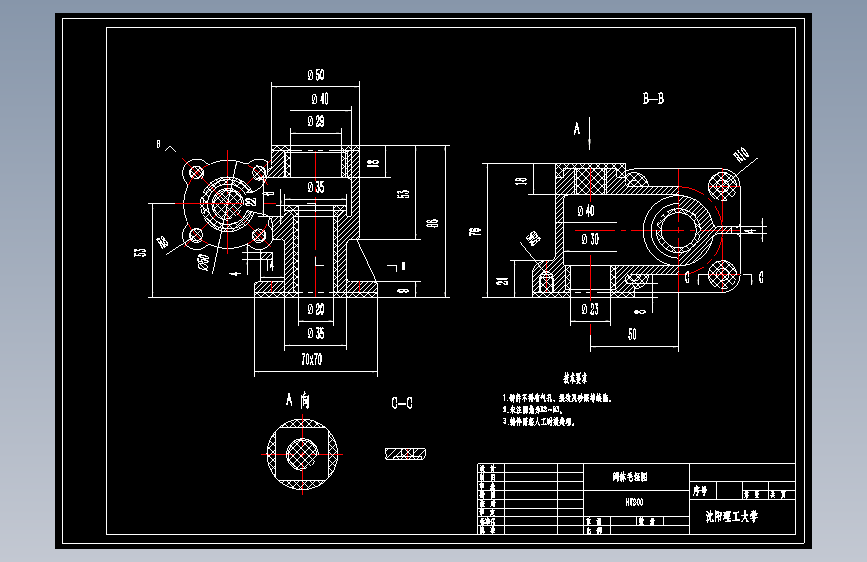

| 10 | 阀体毛坯图——A3.dwg | 75.23K |
