图纸描述

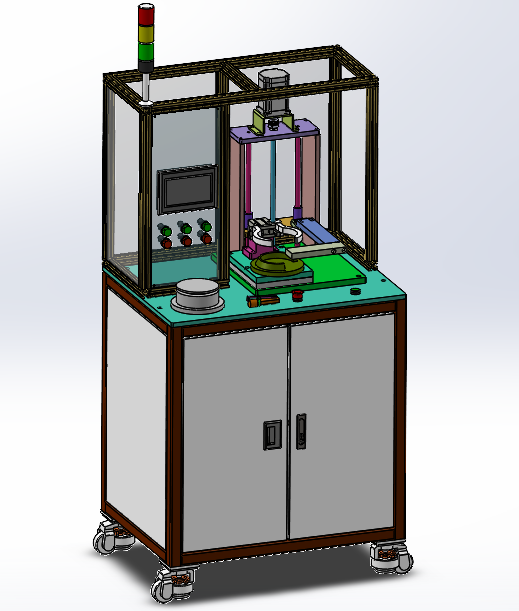

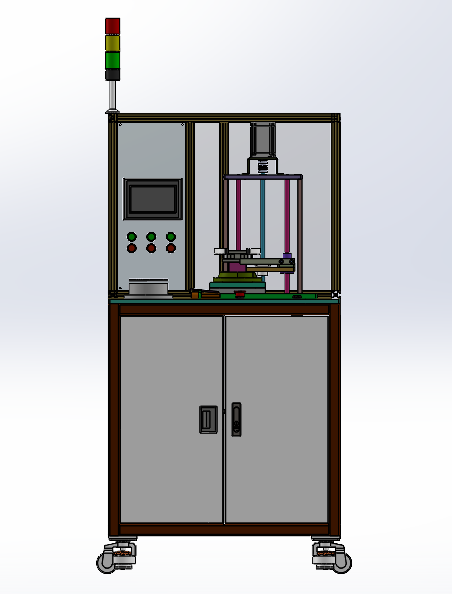

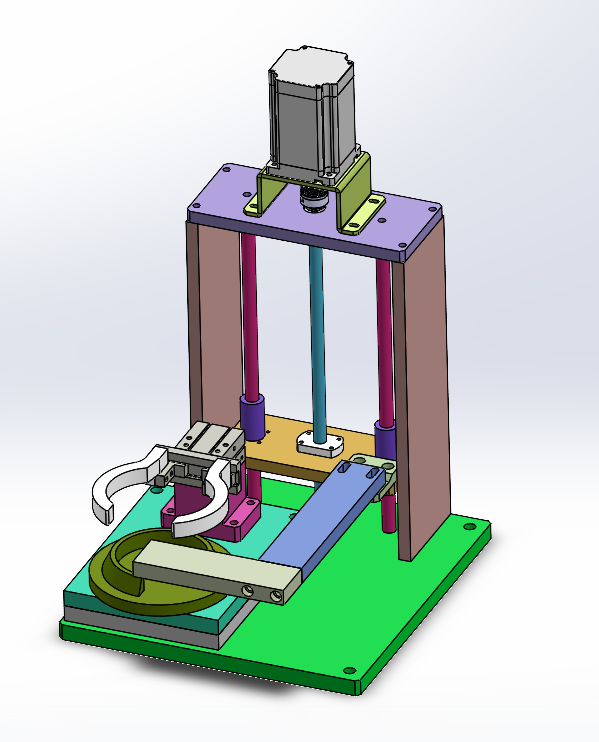

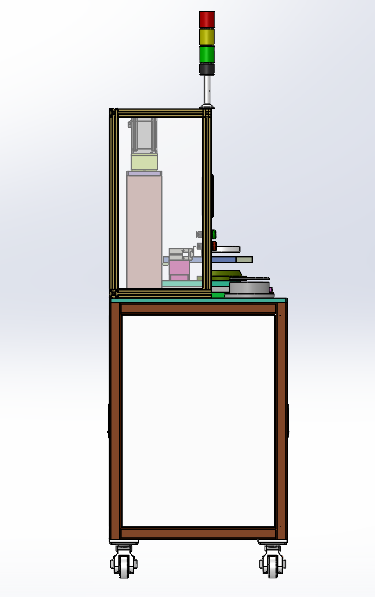

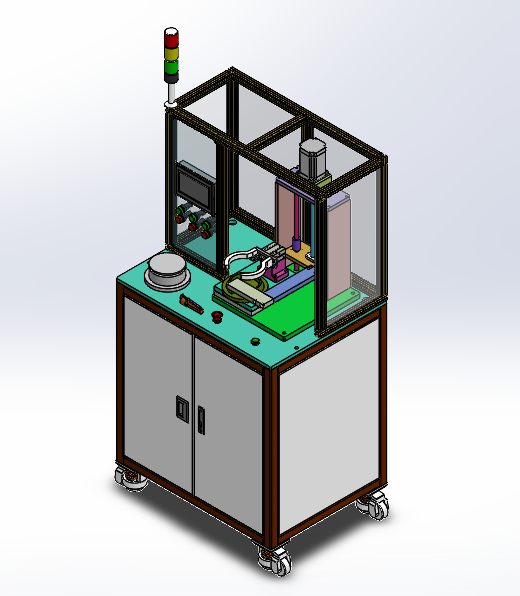

液位开关测试机 设计思路：设备用于检测燃油泵的液位开关性能，检测在不同高度时，电阻片的电阻值，判断是否良好，把组装好的燃油泵总成放在测试工位上，夹紧定位，将液位开关浮子放置的升降板上，升降板上下运动，通过连接杆运动使电阻值发生变化，以此来判断液位开关好坏。 液位开关测试机结构介绍：主体机架部分、安全防护栏、丝杆升降机构、夹紧机构、产品固定底座和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，丝杆升降机构：由滚珠丝杠、导向机构和步进电机组成； 4，夹紧机构：由夹具和夹紧气缸组成； 5，产品固定底座：由根据产
