泵芯铝壳压装机

首页>图纸库>机械设备>非标设备2025-08-11报告错误错误问题可与客服联系，感谢您的支持！0
0
44
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

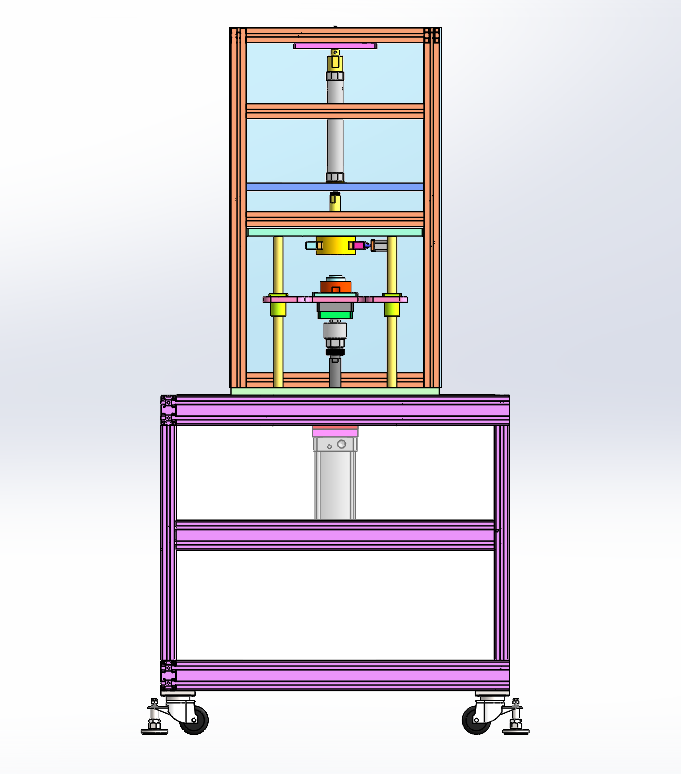

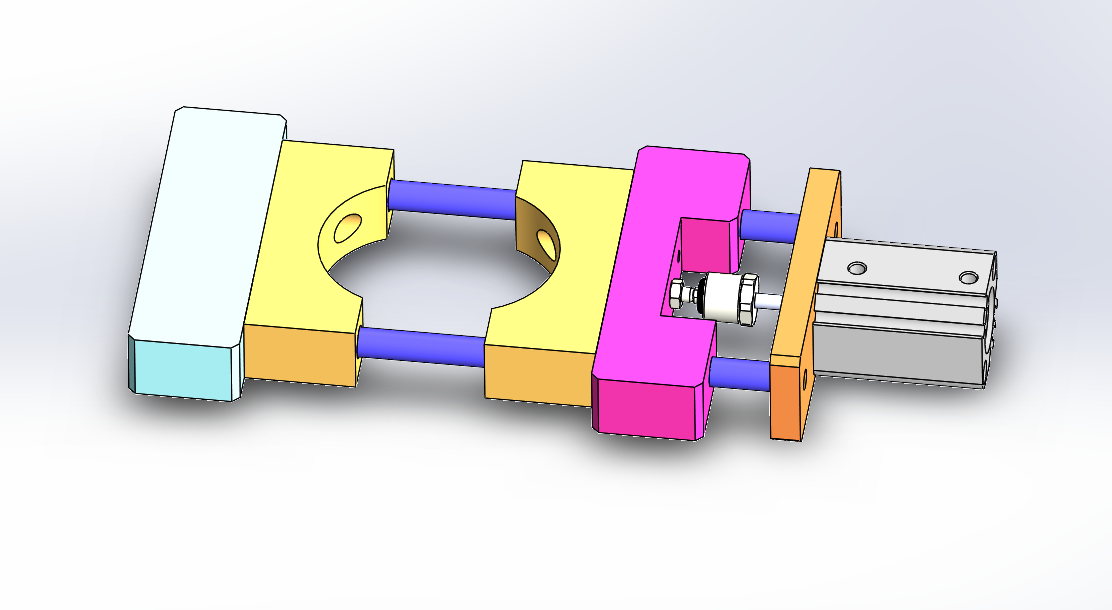

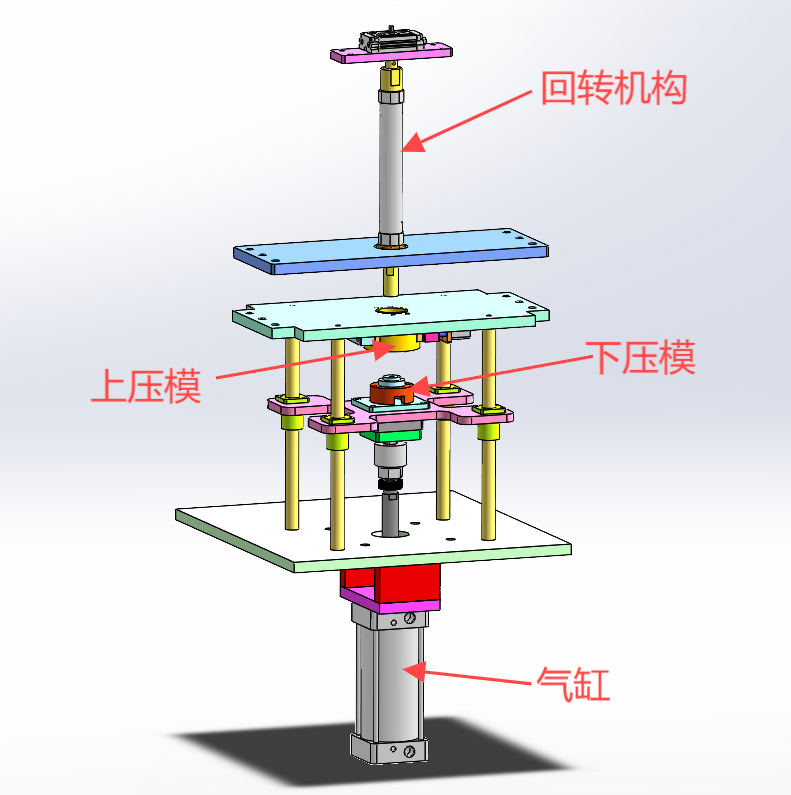

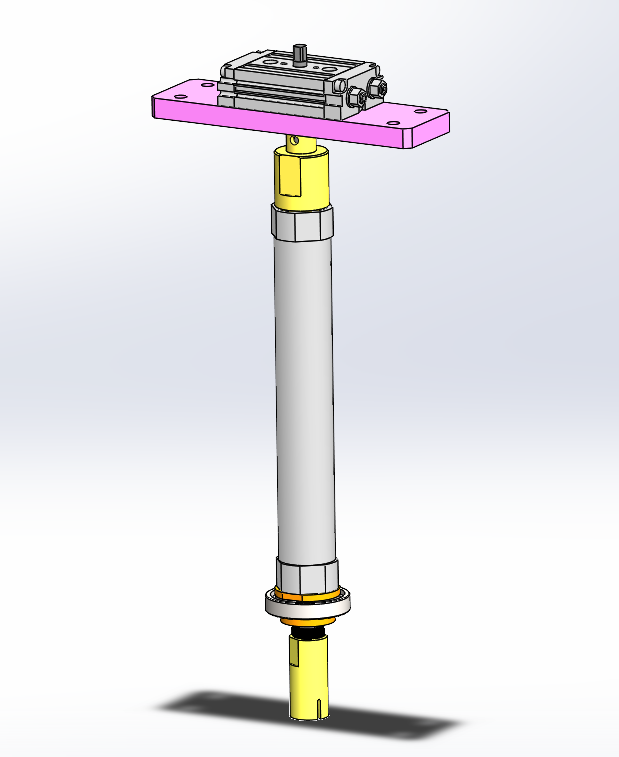

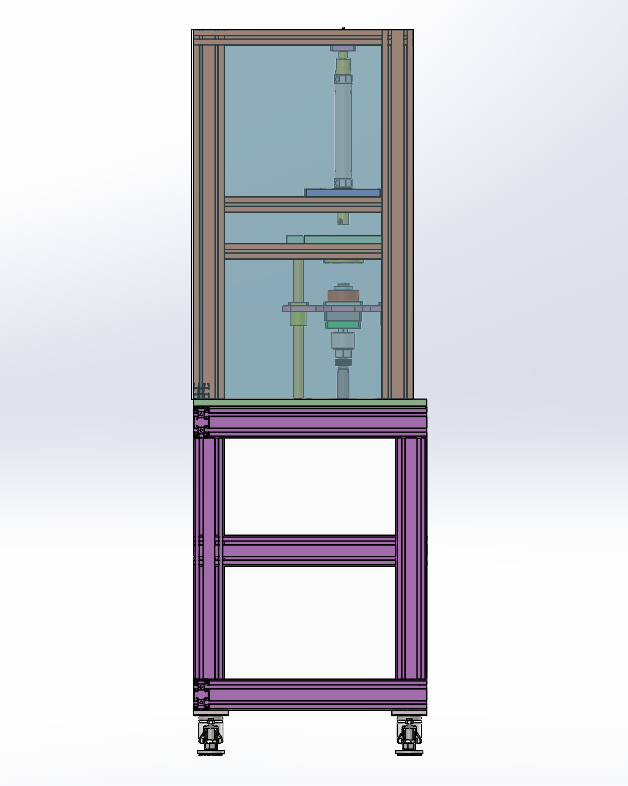

汽车燃油泵泵芯铝壳压装机 设计思路：用于压装燃油泵泵芯铝壳，并且旋转实现固定锁紧泵芯组件。铝壳用于固定泵芯里面的磁瓦片，设备上方是夹具组件，用于夹紧铝壳；夹具组件上方是旋转机构，用于旋转锁定泵芯组件；下方是压装组件，用于固定泵芯组件。 汽车燃油泵泵芯铝壳压装机结构介绍：铝型材机架及防护罩部分、压装组件、铝壳固定夹具、泵芯旋转锁定机构和电气配件构成。 1、铝型材架子：由40*40铝型材组装而成； 2、压装组件：由固定底座、导柱直线轴承和气缸组成； 3、铝壳固定夹具；由铝壳定位座、夹板和气缸组成； 4、泵芯旋转锁定机构：由旋转压头、气缸和旋转气缸组成。 工作原理：人工把铝壳固定在上方的固定夹具上，
下载需要770金币
立即下载 收藏
图纸信息
图纸ID ：400365
文件大小：17.54M
所需金币：770
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,x_t,stp
软件版本：SOLIDWORKS 2020
作者
刘工
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 003.SLDPRT96.98K
2软件图标3 010.SLDPRT48.70K
3软件图标3 018.SLDPRT82.32K
4软件图标3 1.sldprt58.22K
5软件图标3 2.sldprt17.57K
6软件图标3 3.sldprt19.15K
7软件图标3 CDY-001.SLDPRT96.87K
8软件图标3 CDY-002.SLDPRT2.69M
9软件图标4 CDY-003.sldasm167.19K
10软件图标3 CDY-004.SLDPRT32.53K
11软件图标3 CDY-005.SLDPRT107.40K
12软件图标3 CDY-006.SLDPRT84.47K
13软件图标3 CDY-007.SLDPRT67.01K
14软件图标4 CDY-008.sldasm252.31K
15软件图标3 CDY-009.SLDPRT114.18K
16软件图标3 CDY-010.SLDPRT97.67K
17软件图标3 CDY-012.SLDPRT127.75K
18软件图标3 CDY-013.SLDPRT77.74K
19软件图标3 CDY-014.SLDPRT5.25M
20软件图标3 CDY-015.SLDPRT119.51K
21软件图标3 CDY-016.SLDPRT79.75K
22软件图标3 CDY-017.SLDPRT69.07K
23软件图标3 CDY-018.SLDPRT95.79K
24软件图标3 CDY-019.SLDPRT98.49K
25软件图标3 CDY-020.SLDPRT59.18K
26软件图标3 CDY-021.SLDPRT94.20K
27软件图标3 CDY-022.SLDPRT182.64K
28软件图标3 CDY-023.SLDPRT91.41K
29软件图标3 CDY-024.SLDPRT73.99K
30软件图标3 CDY-025.SLDPRT79.34K
31软件图标3 CDY-026.SLDPRT67.45K
32软件图标3 CDY-027.SLDPRT68.50K
33软件图标3 CDY-028.SLDPRT44.79K
34软件图标3 CDY-029.SLDPRT45.08K
35软件图标3 CDY-030.SLDPRT64.28K
36软件图标3 CDY-031.SLDPRT63.10K
37软件图标3 CDY-032.SLDPRT65.92K
38软件图标3 CDY-033.SLDPRT64.85K
39软件图标3 F-M6X100F.sldprt182.62K
40软件图标3 LMK25UU直线轴承.SLDPRT119.97K
41软件图标3 Rollingbearings61908GB276-94.SLDPRT575.74K
42软件图标13 Rollingbearings61908GB276-94.x_t283.15K
43软件图标4 泵芯铝壳压装机.SLDASM2.76M
44软件图标3 4.sldprt20.30K
45软件图标3 CDM2KB40-200Z-1.sldprt36.22K
46软件图标3 CDM2KB40-200Z-2.sldprt63.00K
47软件图标3 CDM2KB40-200Z-3.sldprt30.02K
48软件图标4 CDM2KB40-200Z_0_0_0_.SLDASM74.05K
49软件图标9 CDM2KB40-200Z_0_0_0_.stp380.89K
50软件图标3 1.sldprt44.12K
51软件图标3 2.sldprt26.83K
52软件图标4 CDQ2B16-15DZ_0_0_0_.SLDASM103.06K
53软件图标9 CDQ2B16-15DZ_0_0_0_.stp330.15K
54软件图标3 F-M4X070F.sldprt187.33K
55软件图标3 CDRQ2BW20-90-1.sldprt96.81K
56软件图标3 CDRQ2BW20-90-2.sldprt30.86K
57软件图标4 CDRQ2BW20-90_0_.SLDASM121.28K
58软件图标9 CDRQ2BW20-90_0_.stp902.53K
59软件图标3 JAF100-24-300-1.sldprt35.46K
60软件图标3 JAF100-24-300-2.sldprt62.12K
61软件图标4 JAF100-24-300_0_.SLDASM70.16K
62软件图标9 JAF100-24-300_0_.stp174.71K
63软件图标3 MDBB100-175-1.sldprt67.43K
64软件图标3 MDBB100-175-2.sldprt27.34K
65软件图标3 MDBB100-175-3.sldprt29.67K
66软件图标4 MDBB100-175_0_0_0_.SLDASM149.28K
67软件图标9 MDBB100-175_0_0_0_.stp803.53K
68软件图标3 hexheadbolts-fullthreadgradecgb1.SLDPRT88.99K
69软件图标3 hexnuts1-finepitch-gradesabgb1.SLDPRT87.30K
70软件图标3 hexnutsstyle1-gradesabgb1.SLDPRT80.46K
71软件图标3 hexthinnutsgradesabgb1.SLDPRT81.18K
72软件图标3 SHB-KK-005-1.1.SLDPRT121.16K
73软件图标3 SHB-KK-005-2.1.SLDPRT193.31K
74软件图标3 SHB-KK-005-3.1.SLDPRT117.50K
75软件图标3 SHB-KK-005-4.1.SLDPRT160.56K
76软件图标3 SHB-KK-005-5.1.SLDPRT103.61K
77软件图标3 SHB-KK-005-6.1.SLDPRT107.44K
78软件图标4 SHB-KK-005.1.SLDASM322.68K
79软件图标17 泵芯铝壳压装机.docx12.68K
