机器人重载精密减速机3Z型重载行星减速机+说明+计算

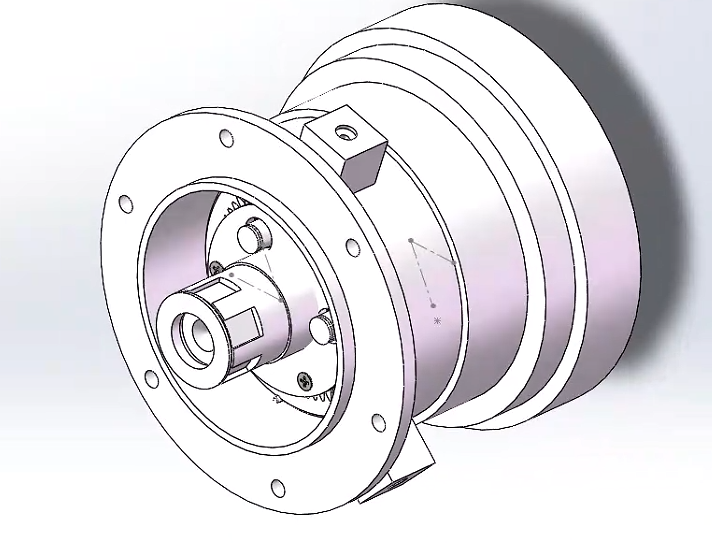

图纸描述
对齿轮进行了静态与动态分析，以保证其在重载工况下的强度与刚度。通过查阅相关数据、进行相关计算，论证了该设计方案的合理性、可靠性。同时，也指出了系统存在的不足之处，可供进一步的优化设计参考。在此基础上，对本课题的研究结果及创新之处进行了总结，并提出了今后的研究方向。通过本项目的研究，不仅可以对减速器的结构进行优化，而且还可以通过新型材料、智能控制等手段，进一步提高减速器的整体性能
下载需要770金币
立即下载 收藏
图纸信息
作者
WX_202819
已分享: 份作品

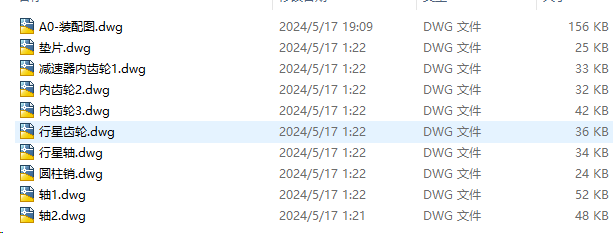

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  7633c轴承.SLDPRT | 81.96K |
| 2 | angularcontactballbearingsgb.sldprt | 499.18K |
| 3 | countersunkflatheadcrossrecessscrew_iso.sldprt | 346.60K |
| 4 | deepgrooveballbearingsgb.sldprt | 806.80K |
| 5 | 内轴套.SLDPRT | 115.96K |
| 6 | 内齿圈-动.SLDPRT | 7.95M |
| 7 | 内齿圈-定.SLDPRT | 774.75K |
| 8 | 动力输入轴.SLDPRT | 195.31K |
| 9 | 圆柱销.SLDPRT | 60.24K |
| 10 |  总装2.SLDASM | 1.95M |
| 11 | 机壳.SLDPRT | 282.06K |
| 12 | 端盖.SLDPRT | 139.67K |
| 13 | 第一级输入轴.SLDPRT | 1.15M |
| 14 | 行星架.SLDPRT | 127.89K |
| 15 | 行星轮太阳轮装配.SLDASM | 145.59K |
| 16 | 行星轮装配.SLDASM | 382.21K |
| 17 | 行星轴.SLDPRT | 108.79K |
| 18 | 行星齿轮.SLDPRT | 412.95K |
| 19 | 键.SLDPRT | 45.32K |

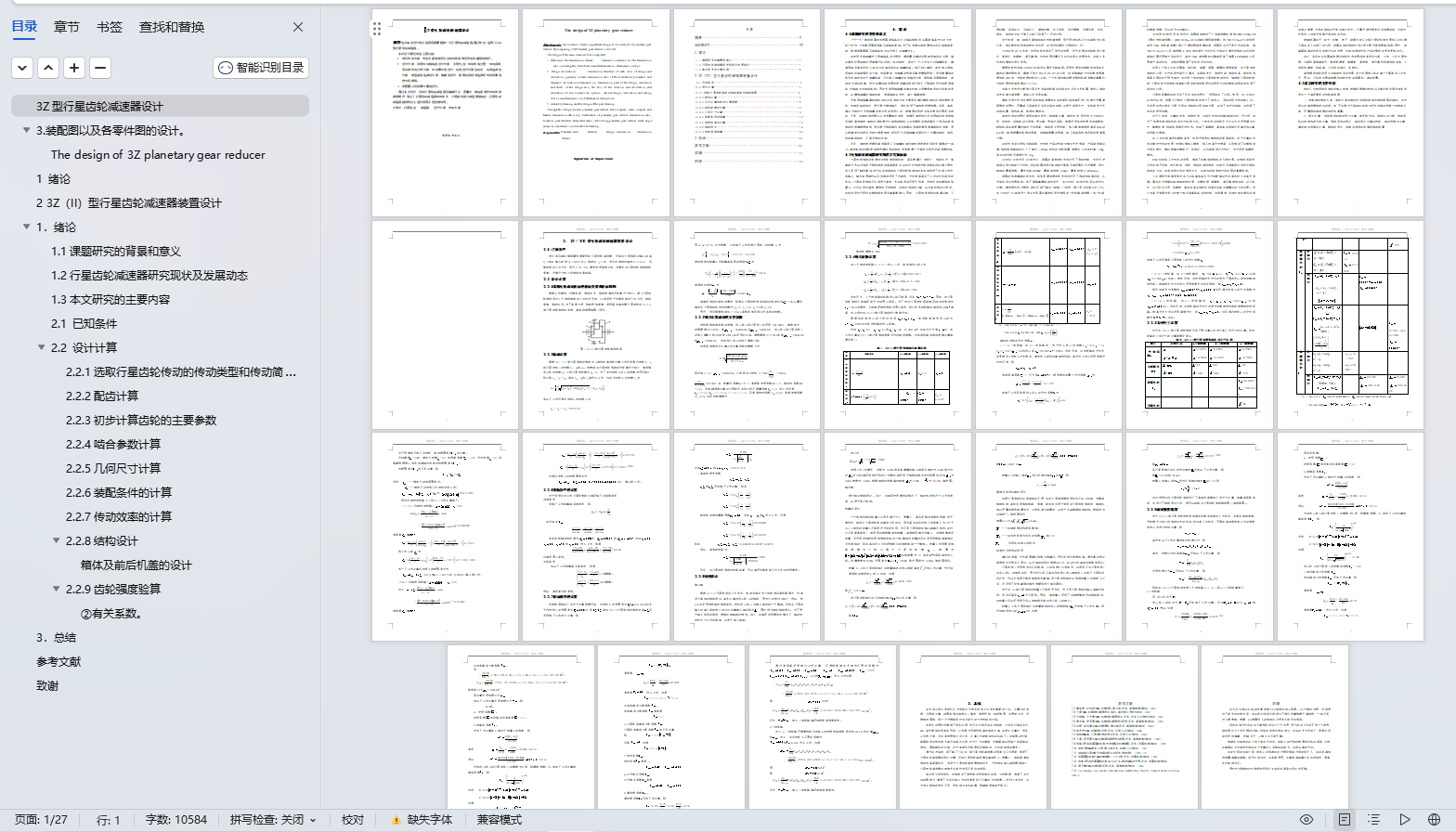

| 20 |  3Z型行星齿轮减速器设计.doc | 997.80K |
| 21 |  A0-装配图.dwg | 155.16K |
| 22 | 内齿轮2.dwg | 31.40K |
| 23 | 内齿轮3.dwg | 41.05K |
| 24 | 减速器内齿轮1.dwg | 32.42K |
| 25 | 圆柱销.dwg | 23.80K |
| 26 | 垫片.dwg | 24.33K |
| 27 | 行星轴.dwg | 33.42K |
| 28 | 行星齿轮.dwg | 35.08K |
| 29 | 轴1.dwg | 51.84K |
| 30 | 轴2.dwg | 47.65K |
