水泵定子压装机
图纸描述

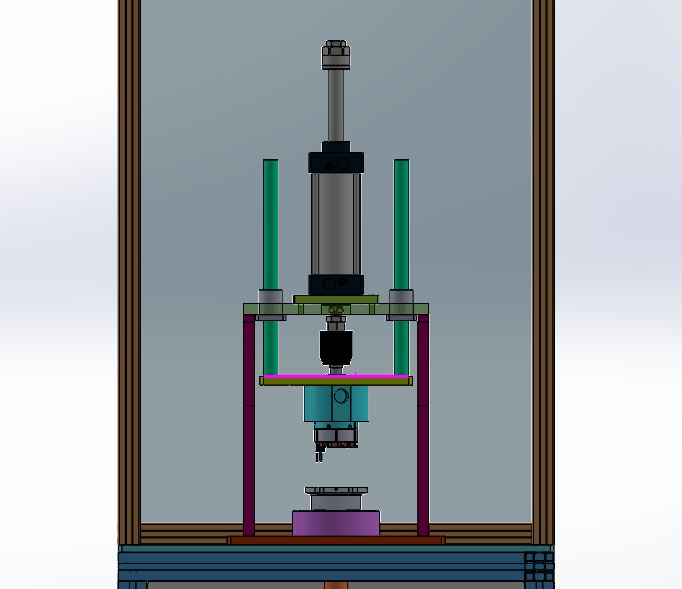

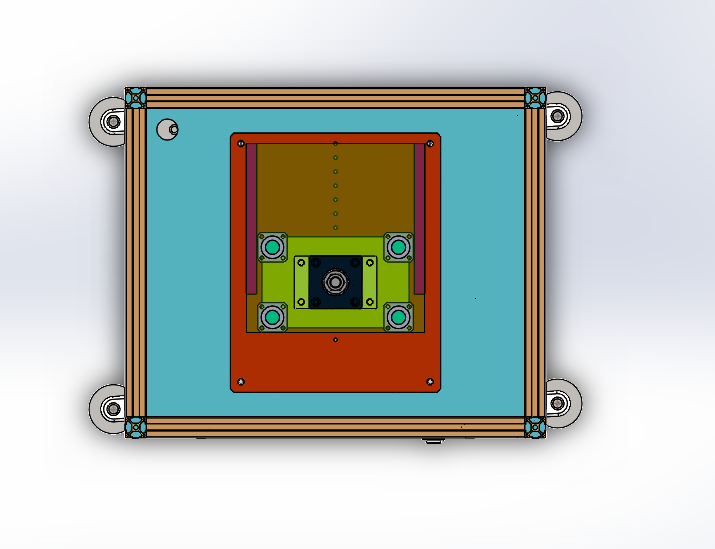

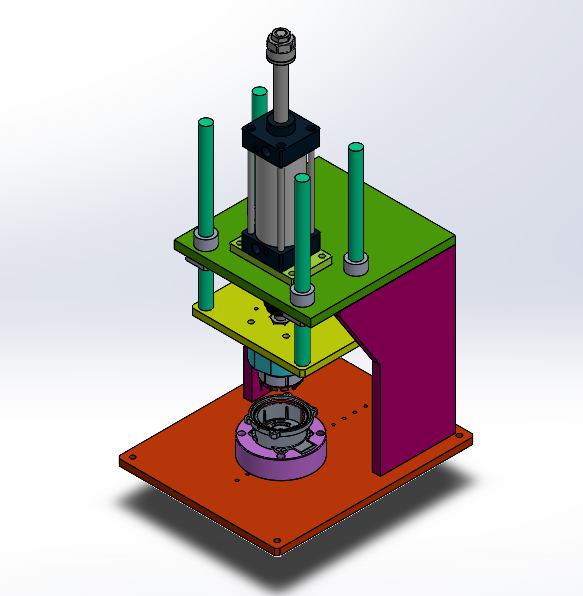

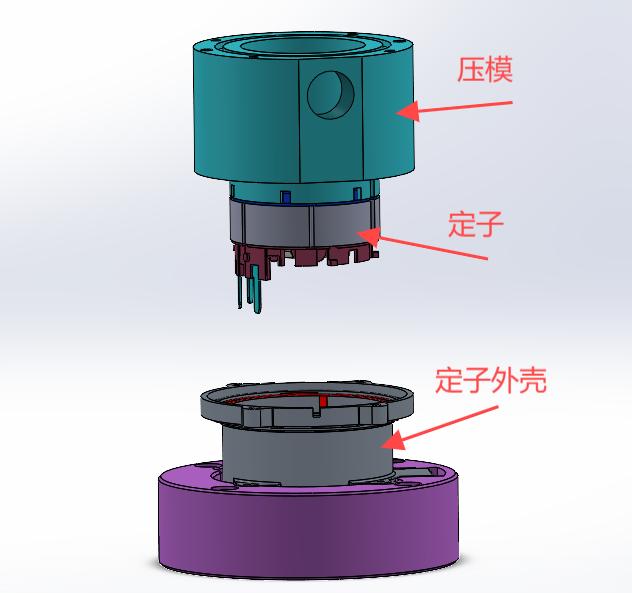

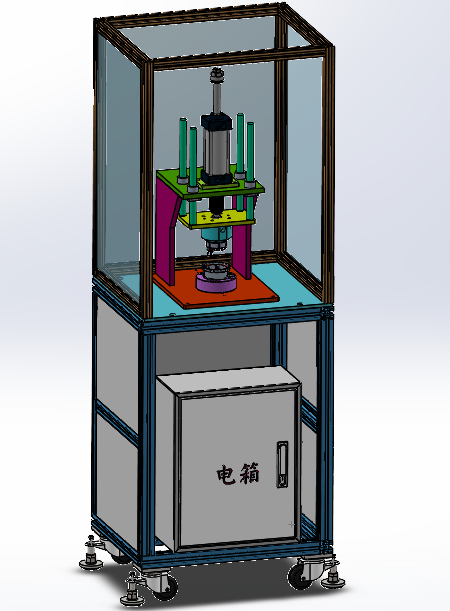

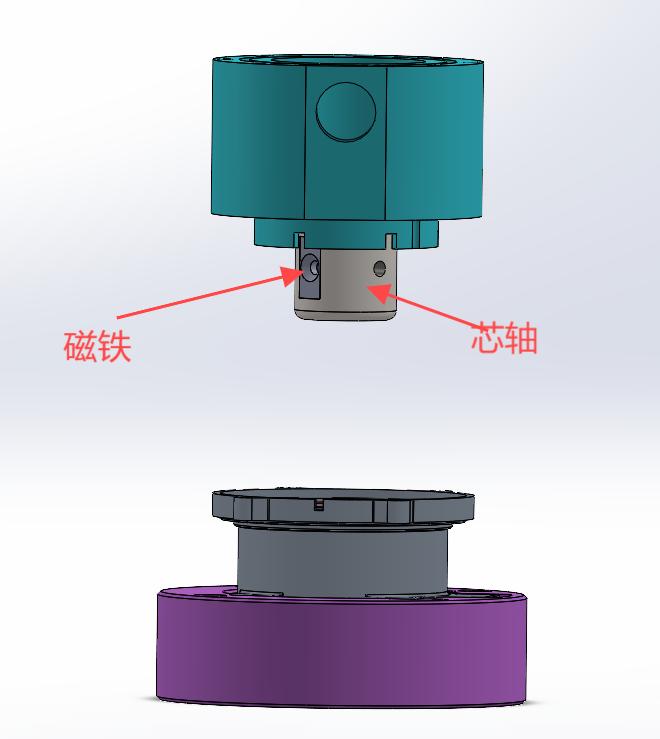

水泵定子压装机 设计思路：定子与水泵外壳紧配，需要用气缸压装，固定水泵的外壳，外壳用夹具固定，确定好压装的方向，压紧上模根据定子的形状特征制作，压紧上模需要有定位芯轴，定位芯轴上需要安装磁铁，可以吸住定位不往下掉，利用气缸下压完成压装定子。 水泵定子压装机介绍：铝合金机架、产品定位夹具、定子压装上模、气动压力机构和电气控制系统组成，各组件结构具体构造如下： 1，产品定位夹具：由产品仿形底座和底板组成； 2，定子压装上模：由定子压模、芯轴和磁铁组成； 3，气动压力机构：由气缸、导柱和气缸架组成。 工作原理：人工把水泵外壳在定位夹具上，在上模具上套入定子，由于芯轴上有磁铁，人工放手后定子被吸住，人
下载需要770金币
立即下载 收藏
图纸信息
图纸ID ：400048
文件大小：47.4M
所需金币：770
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：stp,sldprt,slddrw,sldasm,dwg
软件版本：SOLIDWORKS 2018
作者
制造专家小李
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  120w-shuiben_2024-7-17.stp | 22.23M |
| 2 |  120W_DZ_ASM_1_ASM_defeature.sldprt | 2.63M |
| 3 | HZ-SG-YDZ-001.SLDPRT | 269.05K |
| 4 | HZ-SG-YDZ-002.SLDPRT | 254.37K |
| 5 | HZ-SG-YDZ-003.SLDPRT | 147.19K |
| 6 | HZ-SG-YDZ-004.SLDPRT | 160.36K |
| 7 | HZ-SG-YDZ-005.SLDPRT | 44.11K |
| 8 | HZ-SG-YDZ-006.SLDPRT | 106.34K |
| 9 | HZ-SG-YDZ-007.SLDPRT | 125.53K |
| 10 | HZ-SG-YDZ-008.SLDPRT | 42.99K |
| 11 | HZ-SG-YDZ-009.SLDPRT | 39.65K |
| 12 |  HZ-SG-YDZ-010.SLDDRW | 143.94K |
| 13 | HZ-SG-YDZ-010.SLDPRT | 1.46M |
| 14 | HZ-SG-YDZ-011.SLDDRW | 86.20K |
| 15 | HZ-SG-YDZ-011.SLDPRT | 163.04K |
| 16 | HZ-SG-YDZ-012.SLDDRW | 78.60K |
| 17 | HZ-SG-YDZ-012.SLDPRT | 177.84K |
| 18 | HZ-SG-YDZ-013.SLDDRW | 147.31K |
| 19 | HZ-SG-YDZ-013.SLDPRT | 1.75M |
| 20 |  HZ-SG-YDZ-014.SLDASM | 122.29K |
| 21 | HZ-SG-YDZ-015.SLDPRT | 44.84K |
| 22 | HZ-SG-YDZ-016.SLDPRT | 45.66K |
| 23 | HZ-SG-YDZ-017.SLDPRT | 67.05K |
| 24 | HZ-SG-YDZ-018.SLDPRT | 66.03K |
| 25 | LMKxxUULMKxxLUU直线轴承.SLDPRT | 157.01K |
| 26 | SHB-QMJC-005-1.1.SLDPRT | 120.93K |
| 27 | SHB-QMJC-005-2.1.SLDPRT | 193.82K |
| 28 | SHB-QMJC-005-3.1.SLDPRT | 117.39K |
| 29 | SHB-QMJC-005-4.1.SLDPRT | 160.71K |
| 30 | SHB-QMJC-005-5.1.SLDPRT | 104.08K |
| 31 | SHB-QMJC-005-6.1.SLDPRT | 107.83K |
| 32 | SHB-QMJC-005.1.SLDASM | 358.55K |
| 33 | 压力机架子.SLDASM | 3.57M |
| 34 | 压定子模组.SLDASM | 3.25M |
| 35 | 定子压装机.SLDASM | 5.04M |
| 36 | 磁铁.SLDPRT | 64.24K |
| 37 | 装配体1.SLDASM | 33.04K |
| 38 | F-M16X150F.sldprt | 139.42K |
| 39 | F-SC63FASC.sldprt | 115.22K |
| 40 | SC-63-M16x1_510-A_Nut.sldprt | 124.53K |
| 41 | SCJ-63-M16x1_5-Nut.sldprt | 91.72K |
| 42 | SCJ-63Screw.sldprt | 74.03K |
| 43 | SCJ-63x100-10-S-FA10_r.sldprt | 104.83K |
| 44 | SCJ63x100-10SFA0010.sldasm | 243.63K |
| 45 | SCJ63X100_c.sldprt | 245.49K |
| 46 | 0002_17_1_1.sldprt | 23.54K |
| 47 | 0003.sldprt | 19.94K |
| 48 | 000_1_1_1.sldprt | 22.81K |
| 49 | 000_1_2_1.sldprt | 23.08K |
| 50 | 000_1_3_1.sldprt | 25.89K |
| 51 | 110W-0002_10_1_1.sldprt | 15.13K |
| 52 | 110W-00_8_1_1.sldprt | 17.08K |
| 53 | 120w-shuiben_2024-7-17.SLDASM | 8.04M |
| 54 | 120W_BT_22.sldprt | 964.90K |
| 55 | 120W_DZ_ASM_1_ASM.sldasm | 1.74M |
| 56 | 120W_GST_5.sldprt | 58.18K |
| 57 | 120W_GST_ASM_3_ASM.sldasm | 20.57K |
| 58 | 120W_SRG_15.sldprt | 543.87K |
| 59 | 120W_WK_103.sldprt | 1.29M |
| 60 | 120W_YLG_16.sldprt | 628.00K |
| 61 | 120W_YL_5_17.sldprt | 1.51M |
| 62 | 120W_YL_ASM_6_ASM.sldasm | 23.31K |
| 63 | 7824280288_ASM_1_ASM_2_ASM.sldasm | 19.00K |
| 64 | ADMI19A88GSU_12-9-006_25_1_1.sldprt | 17.27K |
| 65 | ADMI19A88GSU_12-9-007_33_1_1.sldprt | 40.27K |
| 66 | BOARD_ASM_1_ASM_1_ASM.sldasm | 18.97K |
| 67 | C110-ZHOU.sldprt | 17.88K |
| 68 | CAPAE120103X108M_RGB84215-59659_ASM.sldasm | 19.49K |
| 69 | CP80-DUANZI_18__11_6_19_1_1.sldprt | 75.40K |
| 70 | CP_ASM_1_ASM.sldasm | 19.94K |
| 71 | CYLINDER_ASM_1_ASM_1_ASM.sldasm | 19.30K |
| 72 | DP_1.sldprt | 13.99K |
| 73 | E1_ASM_1_ASM_2_ASM.sldasm | 19.40K |
| 74 | E2_ASM_1_ASM_2_ASM.sldasm | 20.00K |
| 75 | E3_ASM_1_ASM_2_ASM.sldasm | 19.62K |
| 76 | GACC-EWP-V1_1-2024_02_01_ASM_1__ASM.sldasm | 20.93K |
| 77 | GST_MFQ_6.sldprt | 20.31K |
| 78 | JDP_6_3_19_3.sldprt | 44.40K |
| 79 | OPEN_CASCADE_STEP_TRANSLA-60743.sldprt | 15.97K |
| 80 | OPEN_CASCADE_STEP_TRANSLATO-490.sldprt | 35.01K |
| 81 | O_MFQ_1.sldprt | 13.52K |
| 82 | PCB_ASM_1_ASM_2_ASM.sldasm | 19.94K |
| 83 | PRT0058_1_60__16_1_48_1_1.sldprt | 758.28K |
| 84 | PRT0059_1_23__10_1_29_1_3.sldprt | 630.64K |
| 85 | ST3X10_1_1.sldprt | 22.75K |
| 86 | ST3_1_1.sldprt | 22.34K |
| 87 | WP01-M100121-_13_1_8_1_1.sldprt | 75.33K |
| 88 | ZZ2_1.sldprt | 16.62K |
| 89 |  压定子设备.dwg | 415.00K |
| 90 | AWKM-058锁扣主体.1.1.1.sldprt | 146.09K |
| 91 | AWKM-059卡板.1.1.1.sldprt | 101.99K |
| 92 | AWKM-060扣臂.1.1.1.sldprt | 82.39K |
| 93 | AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt | 49.52K |
| 94 | AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt | 49.14K |
| 95 | AWKM-063锁扣支架.1.1.1.SLDPRT | 119.09K |
| 96 | SHB-CGJ-006-1.SLDPRT | 320.57K |
| 97 | SHB-CGJ-006-2.SLDPRT | 125.21K |
| 98 | SHB-CGJ-006-3.SLDPRT | 372.66K |
| 99 | SHB-CGJ-006-4.sldasm | 658.24K |
| 100 | SHB-CGJ-006.SLDASM | 877.64K |
| 101 |  定子压装机.docx | 11.89K |
