铣床液压系统F=9KN（CAD+说明书）
图纸描述

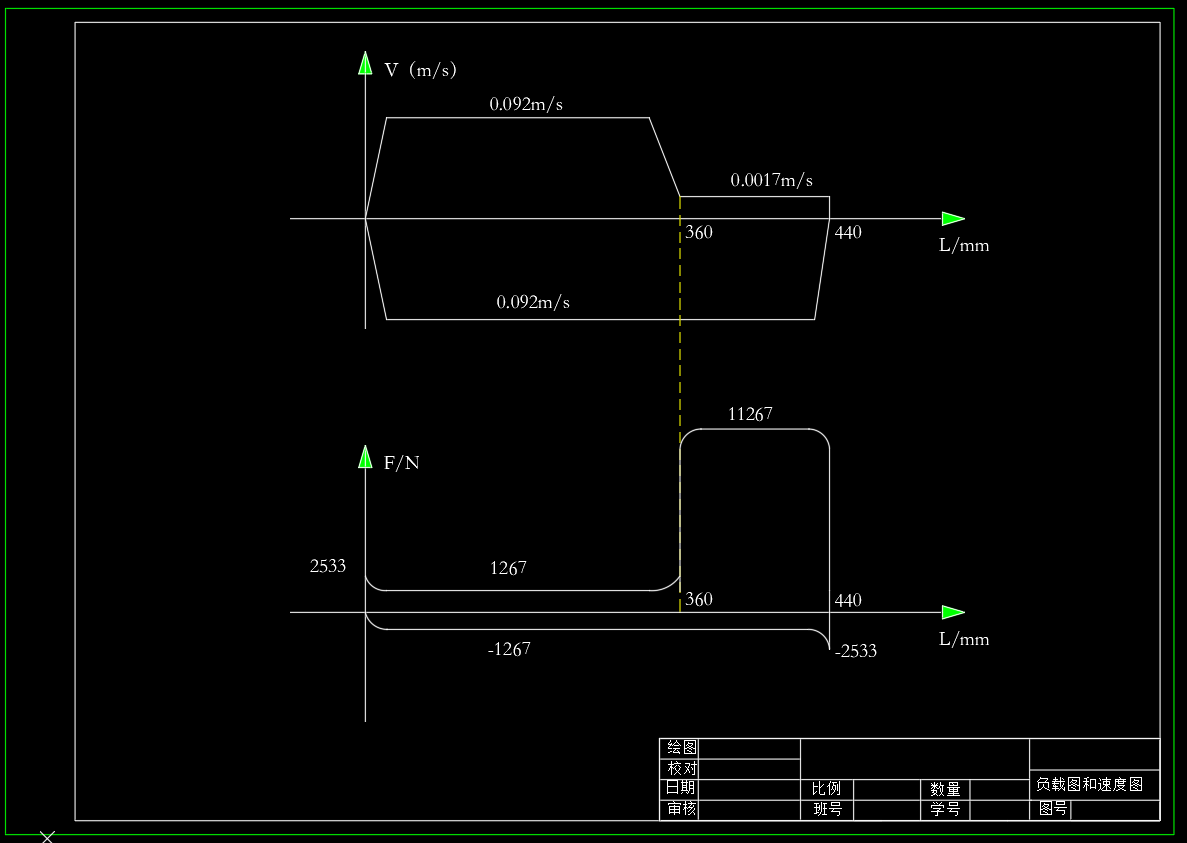

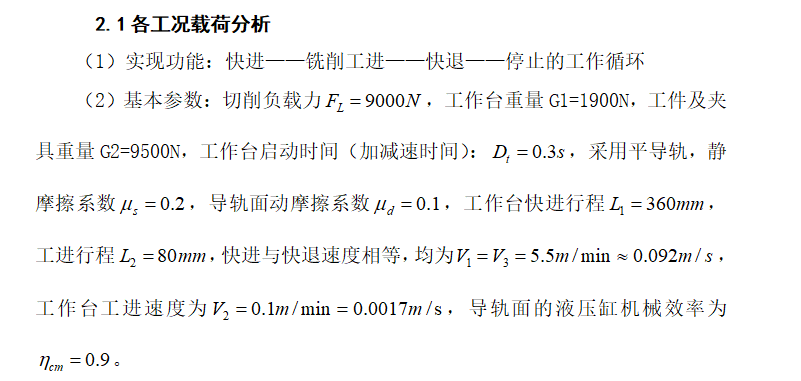

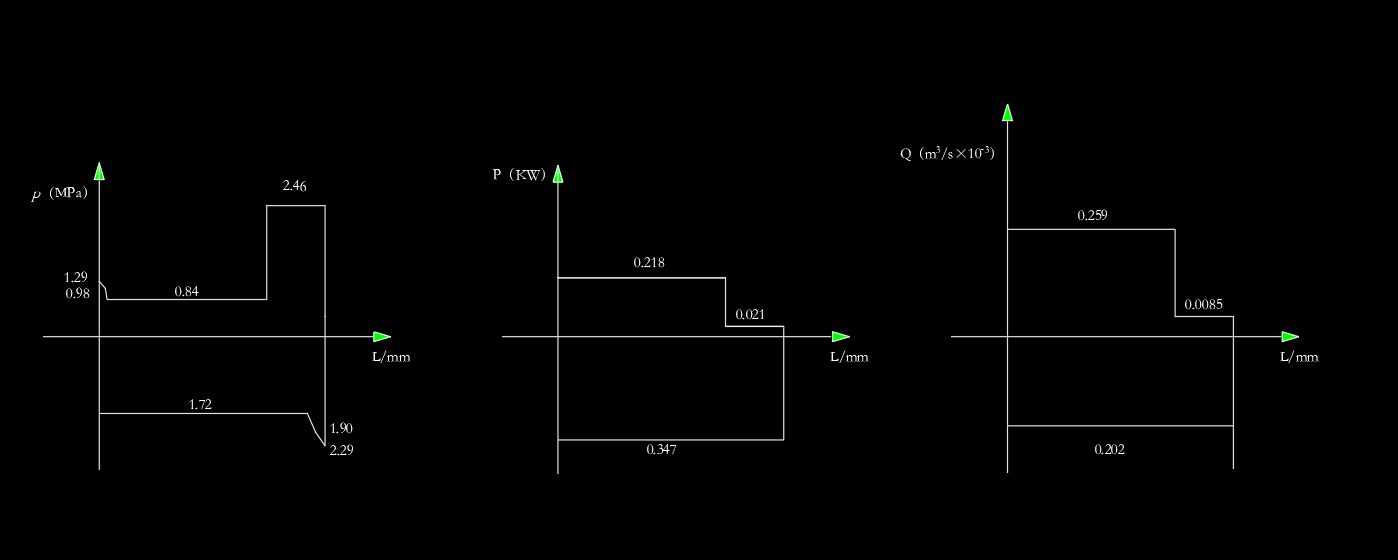

铣床液压系统F=9KN，包含液压系统原理图设计，负载图和速度图，液压缸工况图，液压缸装配图设计，包含设计计算书。 （1）实现功能：快进——铣削工进——快退——停止的工作循环 （2）基本参数：切削负载力9000N，工作台重量G1=1900N，工件及夹具重量G2=9500N，工作台启动时间（加减速时间）0.3：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程360，工进行程80，快进与快退速度相等，均为5.5m/min，工作台工进速度为0.1m/min，导轨面的液压缸机械效率为0.9。
下载需要770金币
立即下载 收藏
图纸信息
作者
WX_202829
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  专用铣床工作台-液压系统原理图-A3.dwg | 155.63K |
| 2 | 专用铣床工作台-液压缸工况图-A3.dwg | 168.78K |

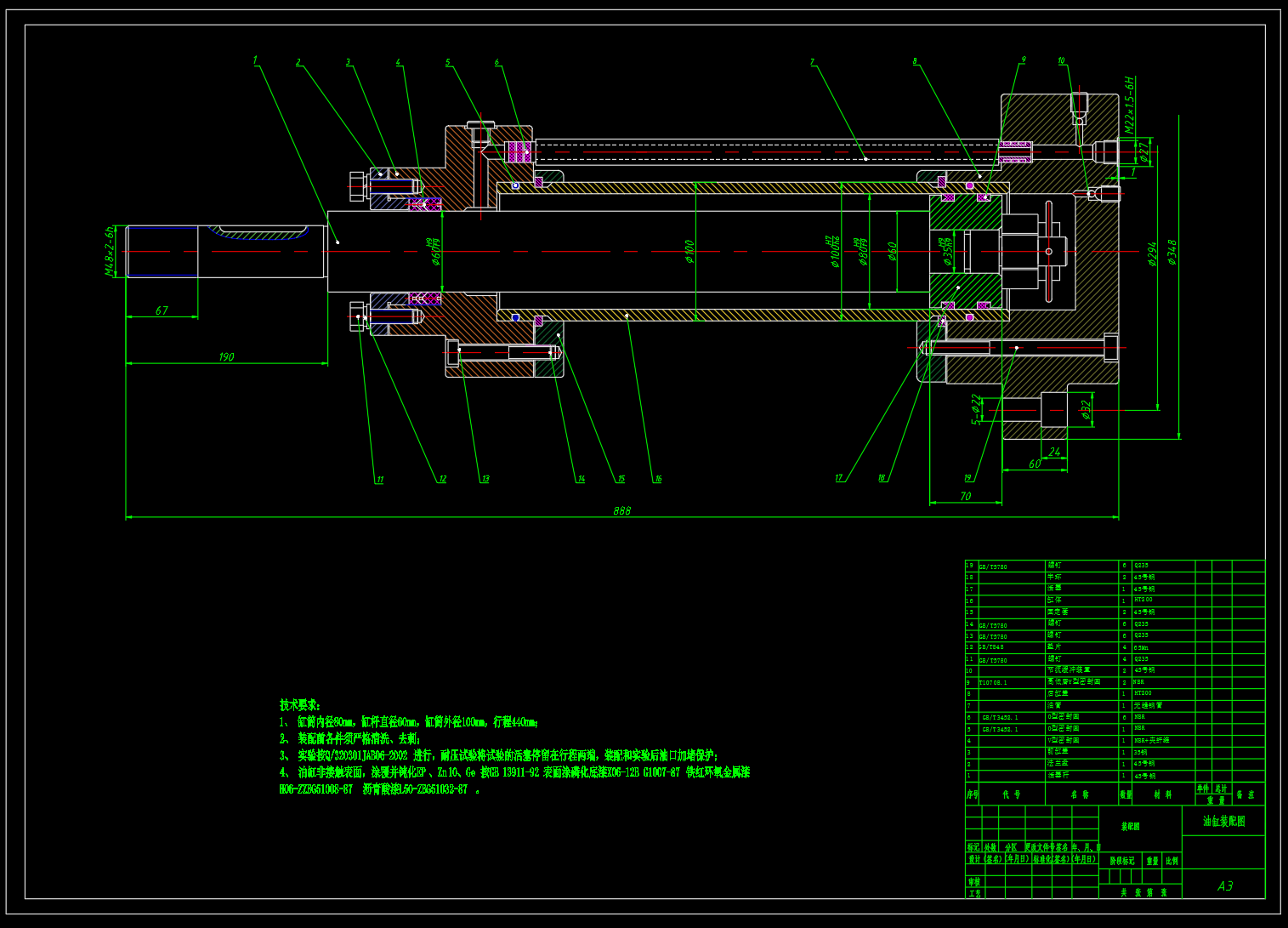

| 3 | 专用铣床工作台-液压缸装配图-A3.dwg | 146.71K |
| 4 | 专用铣床工作台-负载图和速度图-A3.dwg | 166.47K |

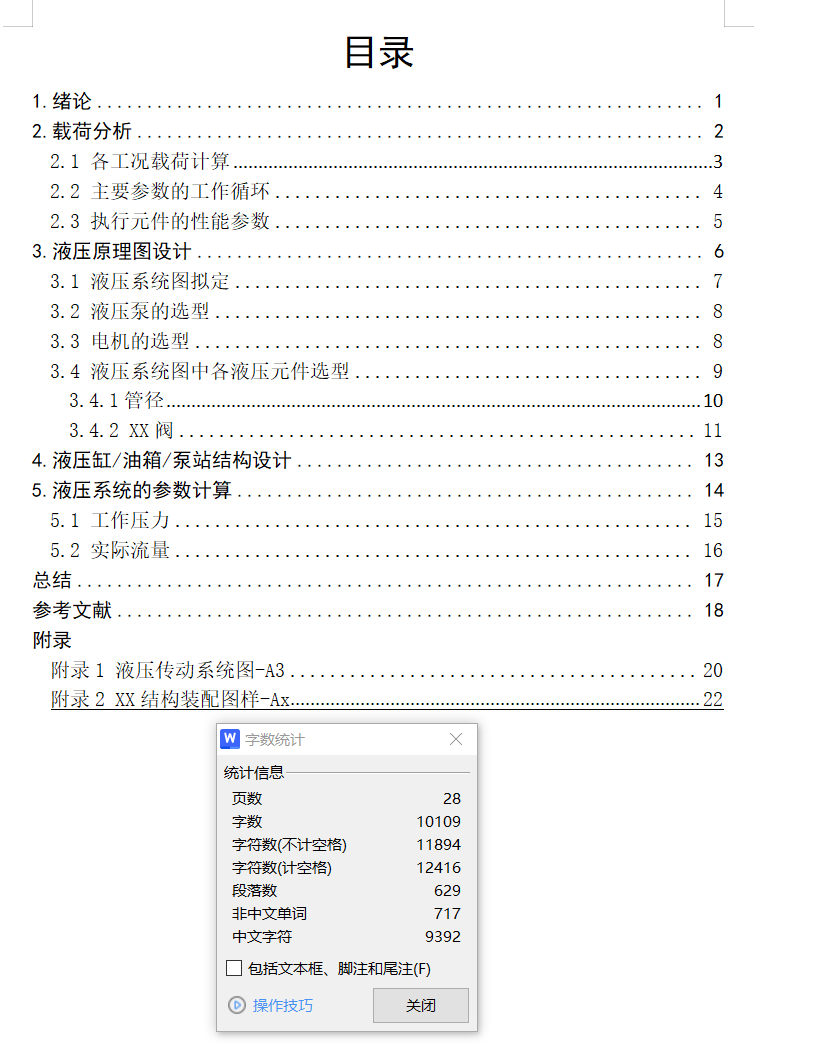

| 5 |  专用铣床工作台液压系统设计-说明书.docx | 1.78M |
