车桥螺伞齿轮零件的车齿坯外圆夹具设计及加工工艺装备规程含非标10张CAD图
图纸描述
车桥螺伞齿轮零件的车齿坯外圆夹具设计及加工工艺装备规程含非标10张CAD图图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小3.57M，共计15个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要1000金币
立即下载 收藏
图纸信息
作者
WX_203025
已分享: 份作品
文件列表

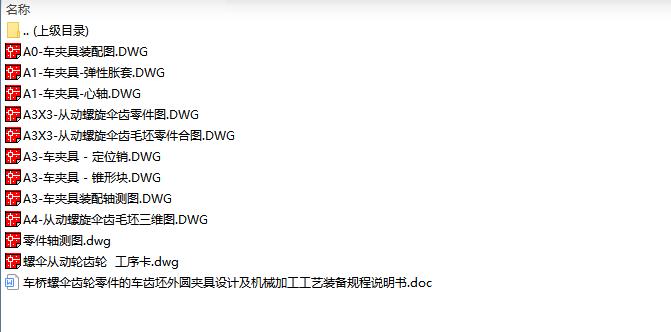

| # | 文件名称 | 大小 |
|---|---|---|

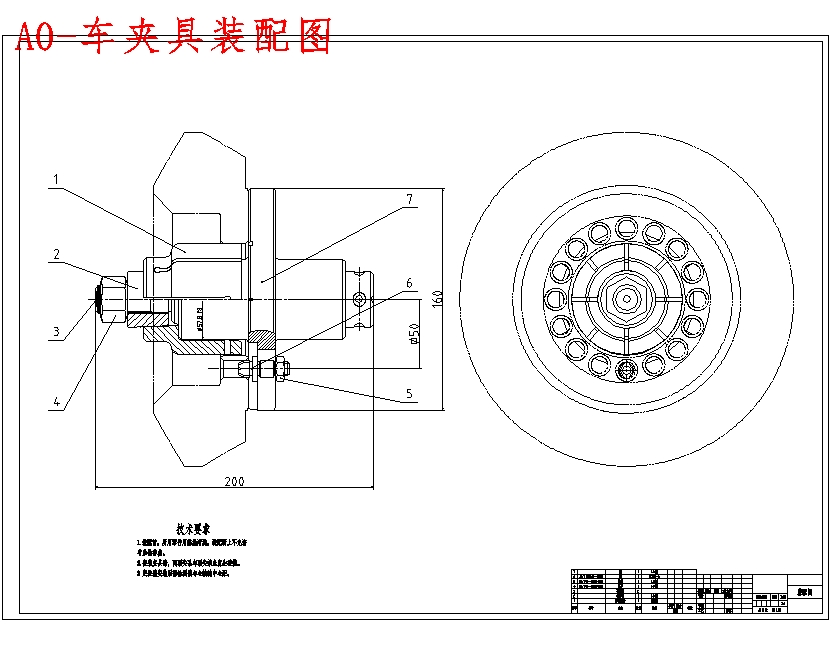

| 1 |  A0-车夹具装配图.DWG | 95.43K |

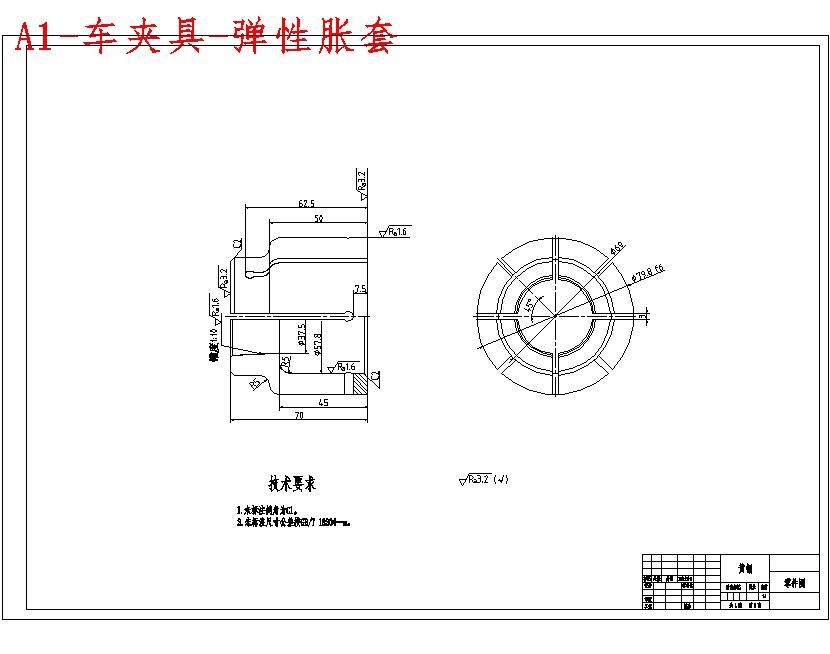

| 2 | A1-车夹具-弹性胀套.DWG | 78.20K |

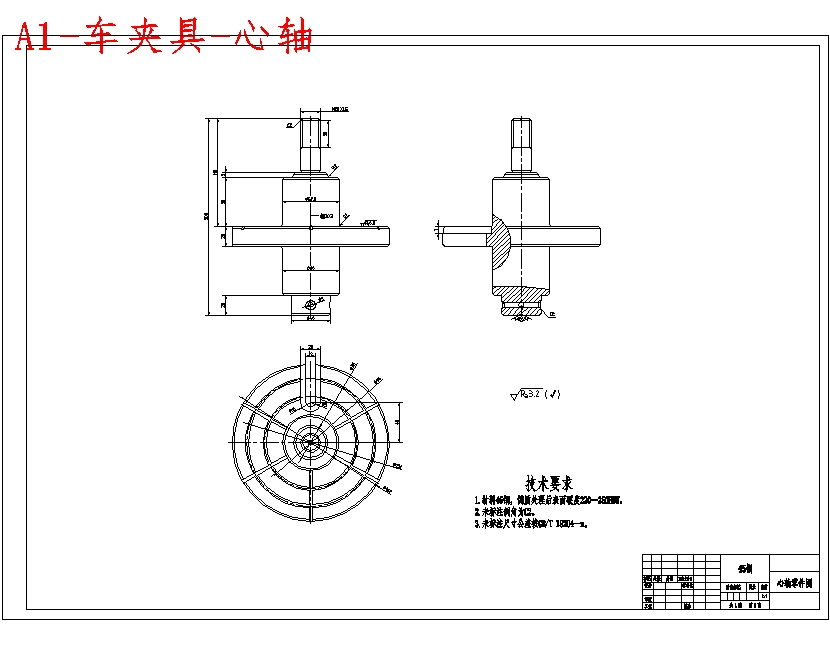

| 3 | A1-车夹具-心轴.DWG | 98.96K |

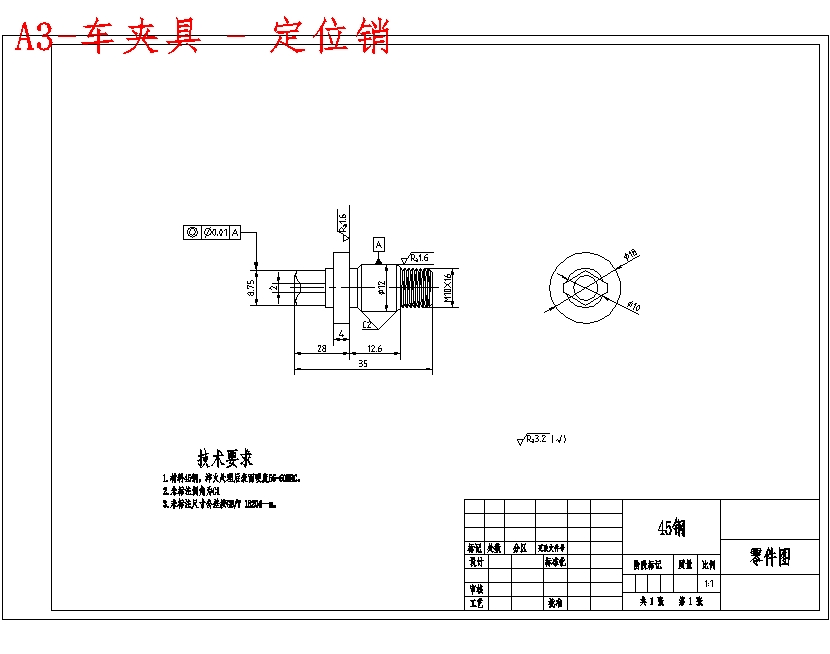

| 4 | A3-车夹具-定位销.DWG | 96.05K |

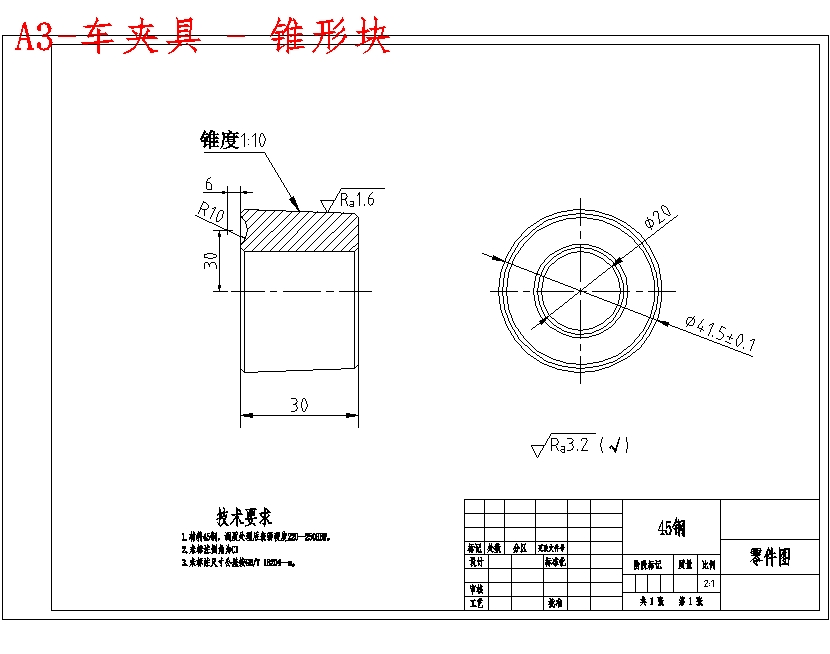

| 5 | A3-车夹具-锥形块.DWG | 62.35K |

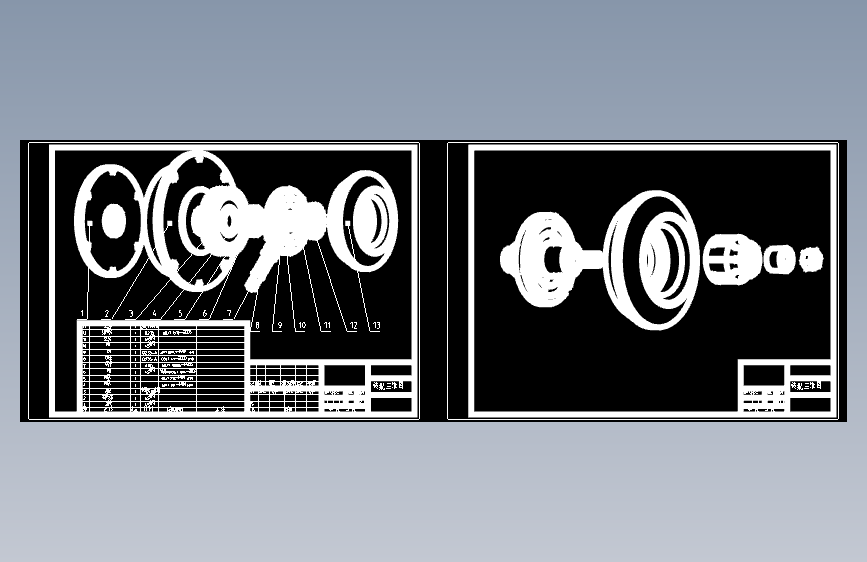

| 6 | A3-车夹具装配轴测图.DWG | 385.83K |
| 7 | A3X3-从动螺旋伞齿毛坯零件合图.DWG | 70.04K |

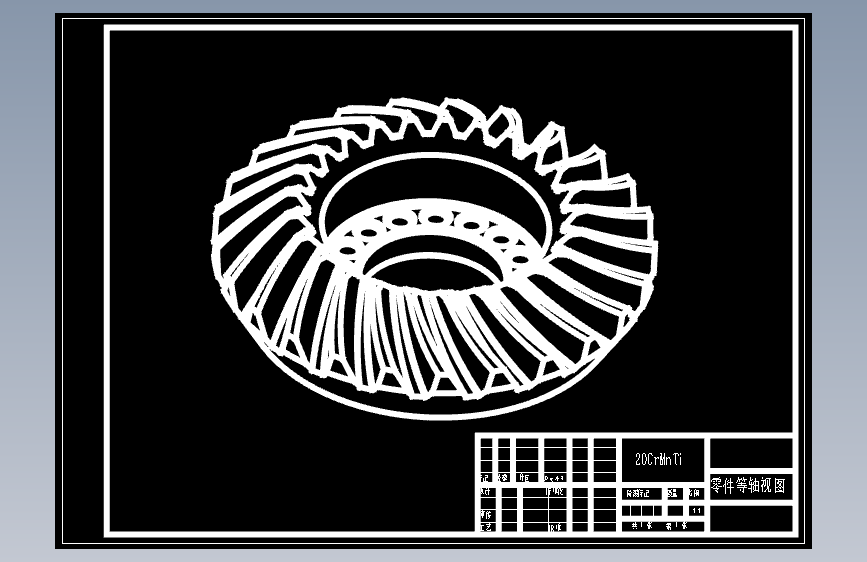

| 8 | A3X3-从动螺旋伞齿零件图.DWG | 90.49K |
| 9 | A4-从动螺旋伞齿毛坯三维图.DWG | 62.66K |

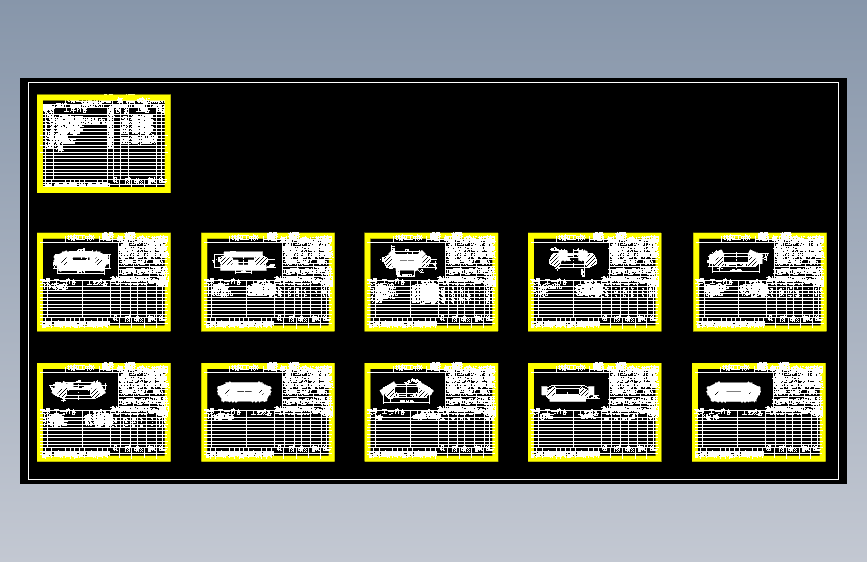

| 10 | 螺伞从动轮齿轮工序卡.dwg | 387.32K |

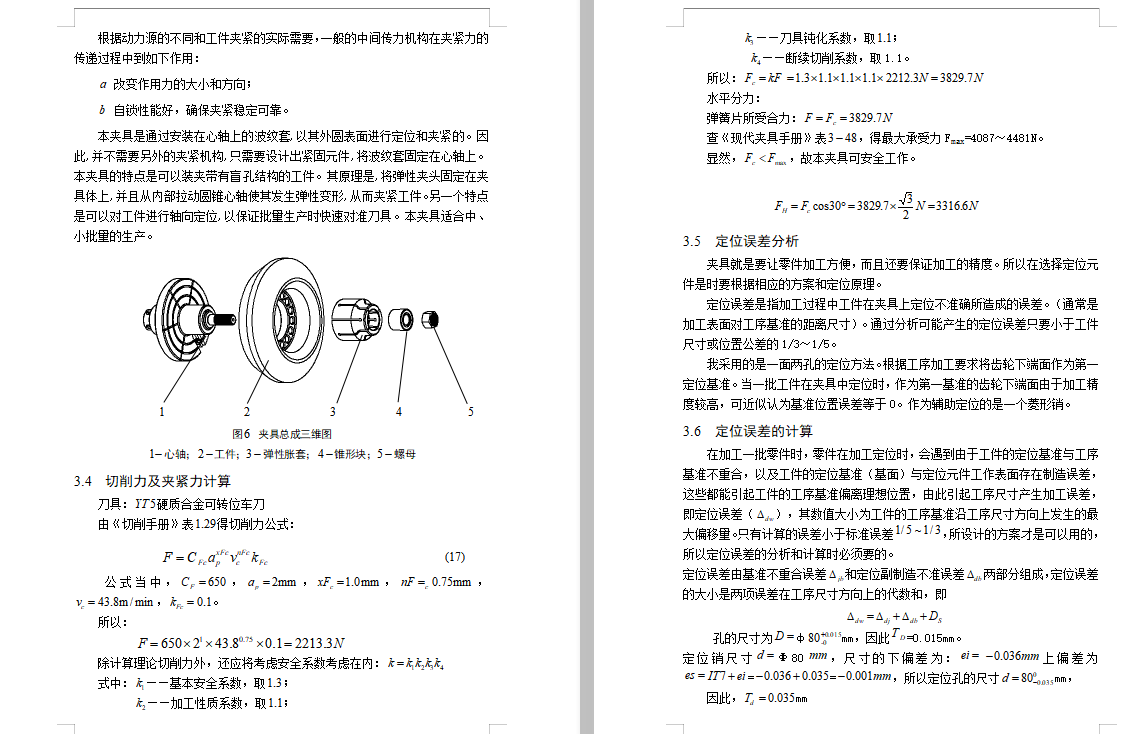

| 11 |  车桥螺伞齿轮零件的车齿坯外圆夹具设计及机械加工工艺装备规程说明书.doc | 2.37M |

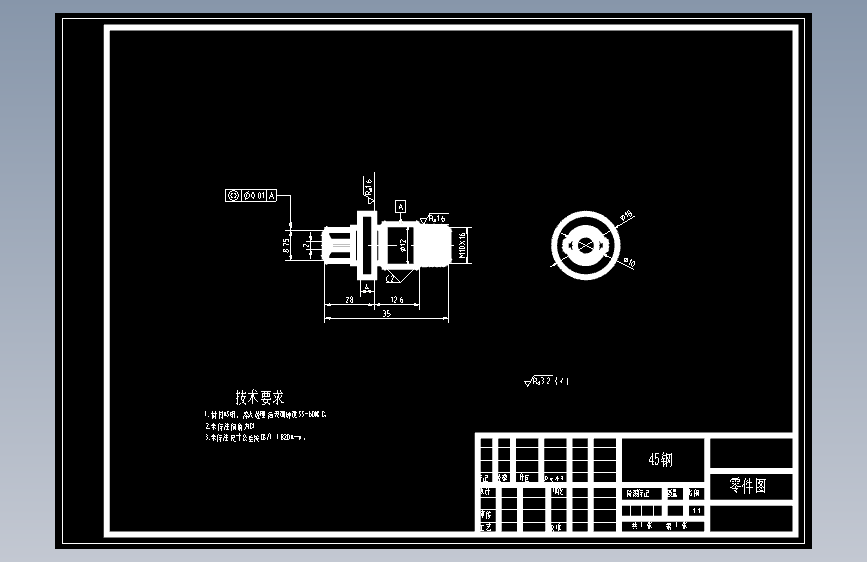

| 12 | 零件轴测图.dwg | 104.83K |
| 13 | desktop.ini | 118B |
| 14 |  论文正文.docx | 162B |
| 15 |  说明书前5页.pdf | 228.87K |
