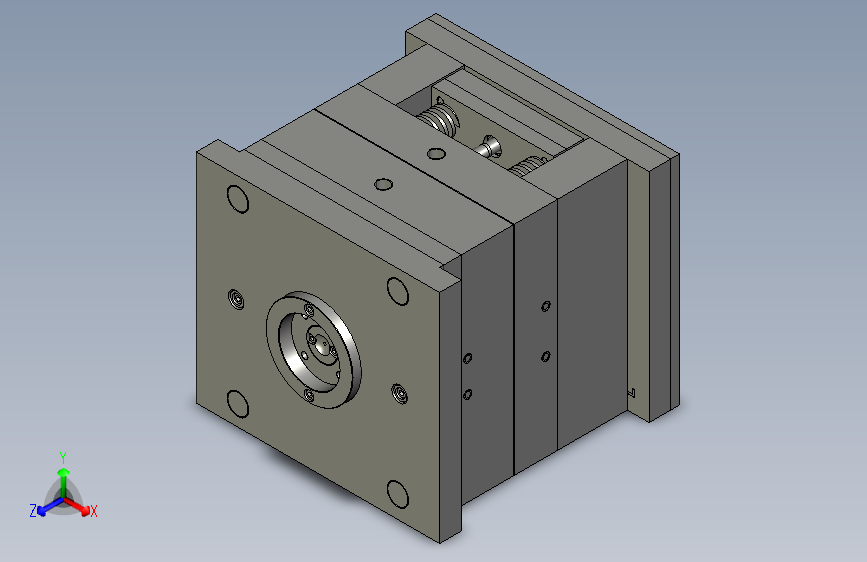

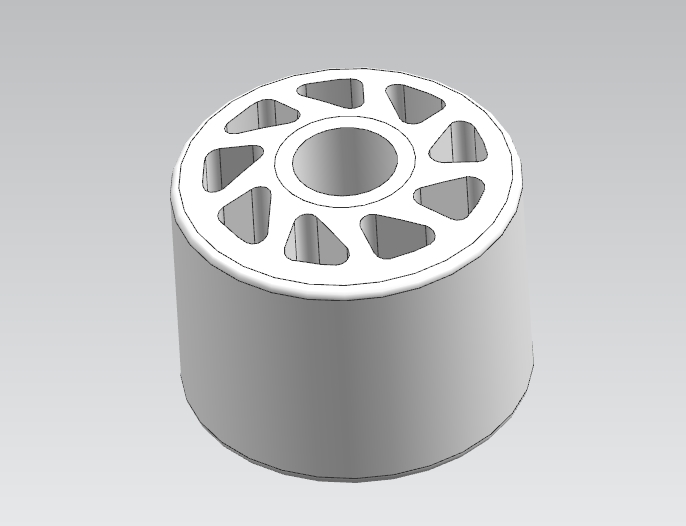

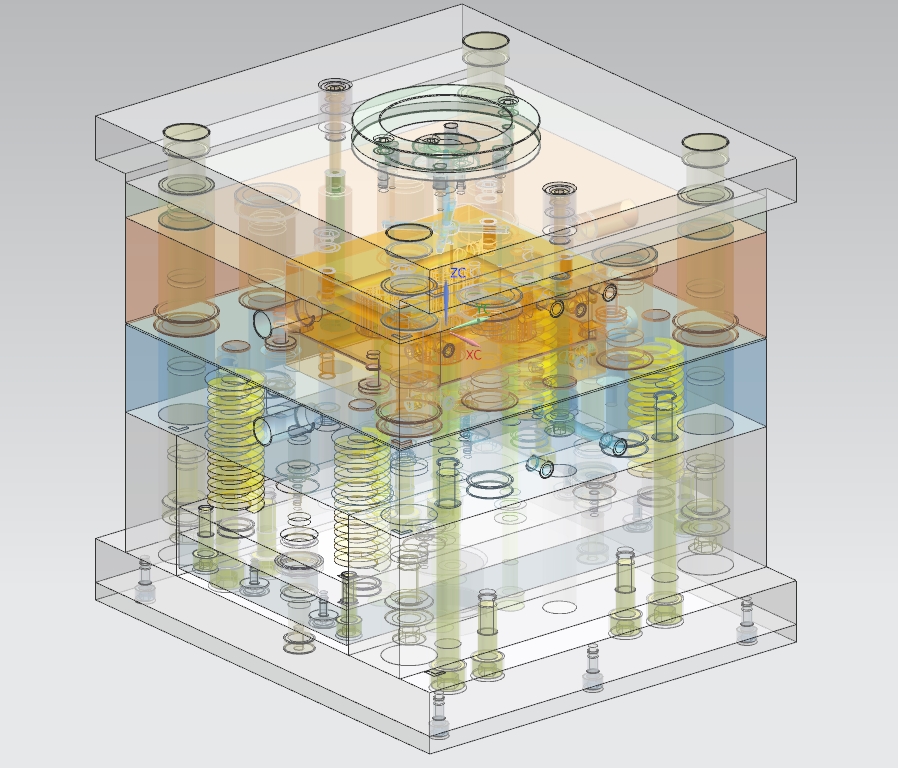

TBQ-51滚轮注塑模具设计含NX三维及15张CAD图图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小12.63M,图纸格式为dwg,prt,stp,图纸软件为STEP,可供设计参考。
TBQ-51滚轮注塑模具设计含NX三维及15张CAD图
图纸描述
TBQ-51滚轮注塑模具设计含NX三维及15张CAD图图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小12.63M,图纸格式为dwg,prt,stp,图纸软件为STEP,可供设计参考。
下载需要1000金币
立即下载 收藏
图纸信息
作者
小黄
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

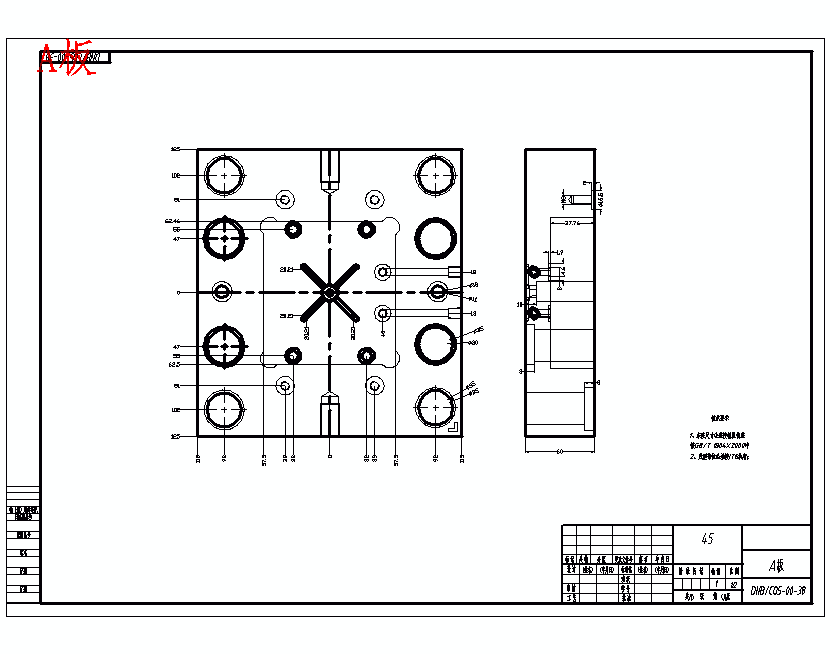

| 1 |  A板.dwg | 71.39K |
| 2 | A注塑模装配图.dwg | 683.53K |
| 3 | B板.dwg | 91.08K |
| 4 |  sujian.prt | 289.50K |
| 5 | zhusu-3D.prt | 8.76M |
| 6 |  zhusu-3D.stp | 7.07M |

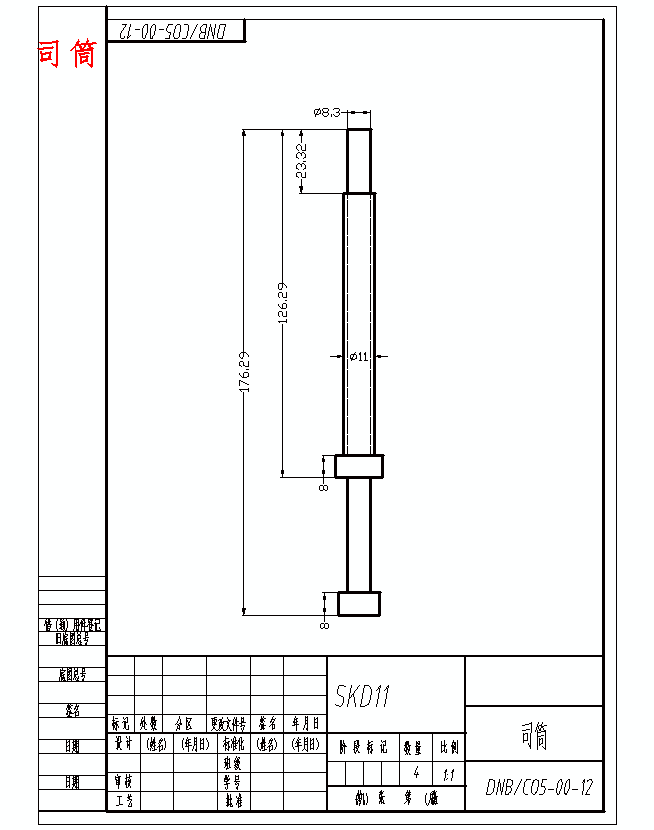

| 7 | 司筒.dwg | 47.97K |

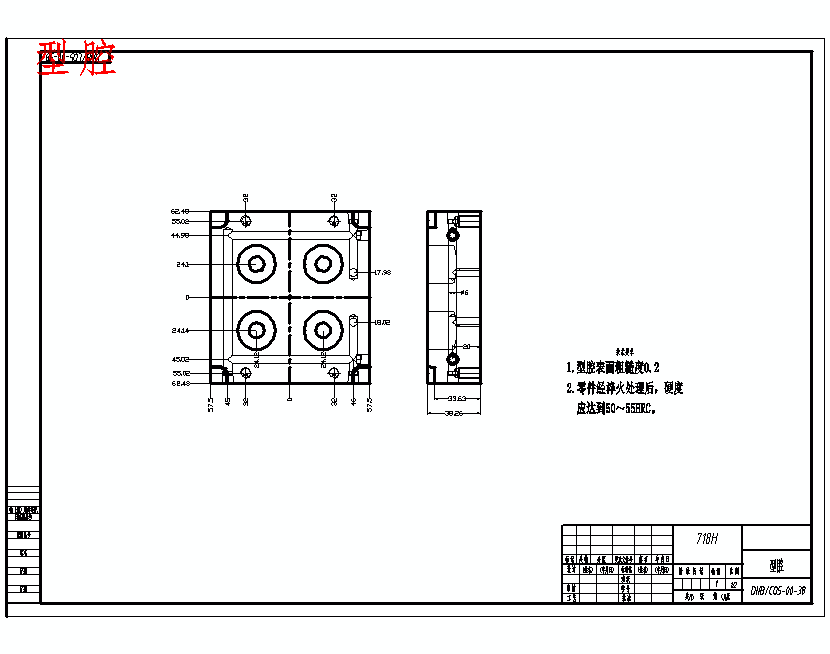

| 8 | 型腔.dwg | 88.55K |

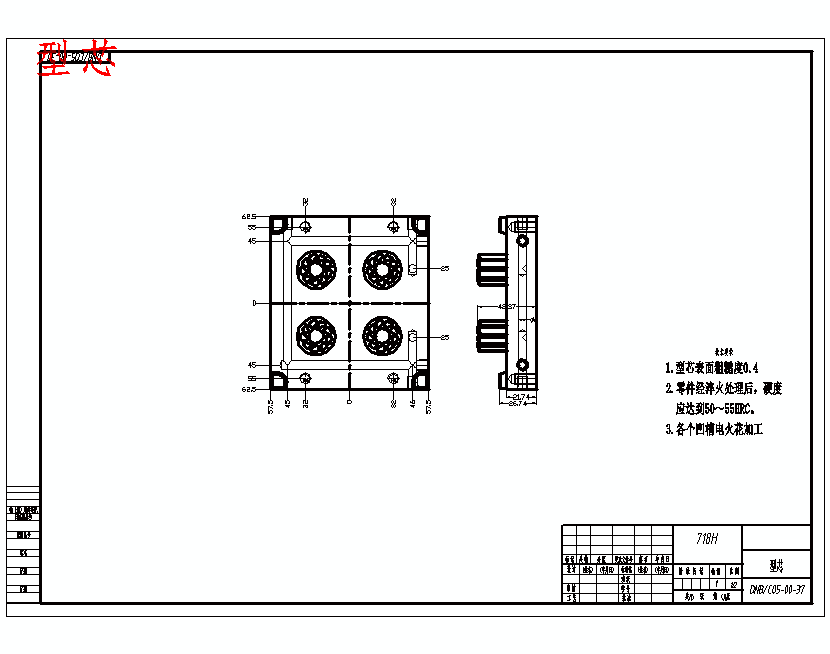

| 9 | 型芯.dwg | 212.00K |

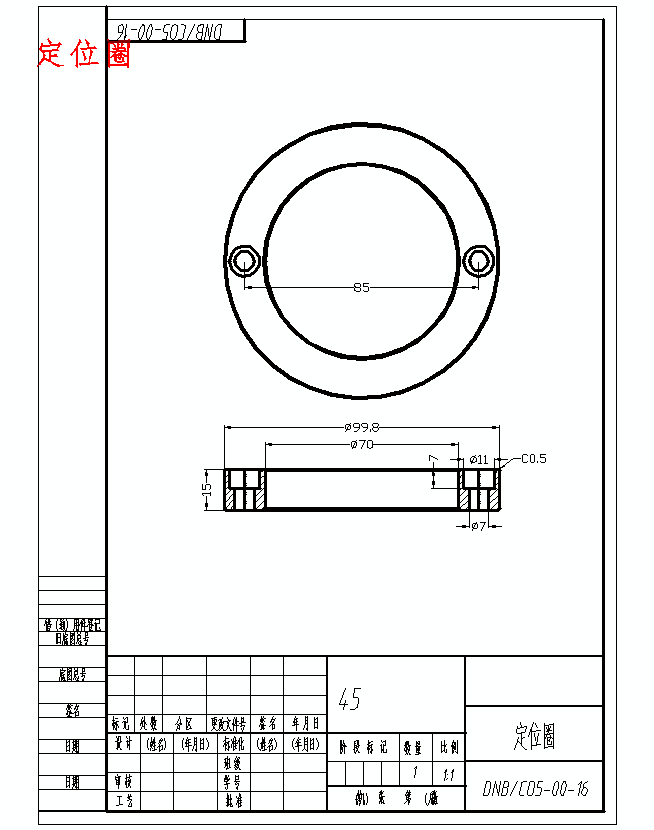

| 10 | 定位圈.dwg | 51.63K |
| 11 | 定模座板.dwg | 57.07K |
| 12 | 底板.dwg | 54.31K |
| 13 | 底板垫板.dwg | 47.12K |
| 14 | 流道板.dwg | 51.73K |

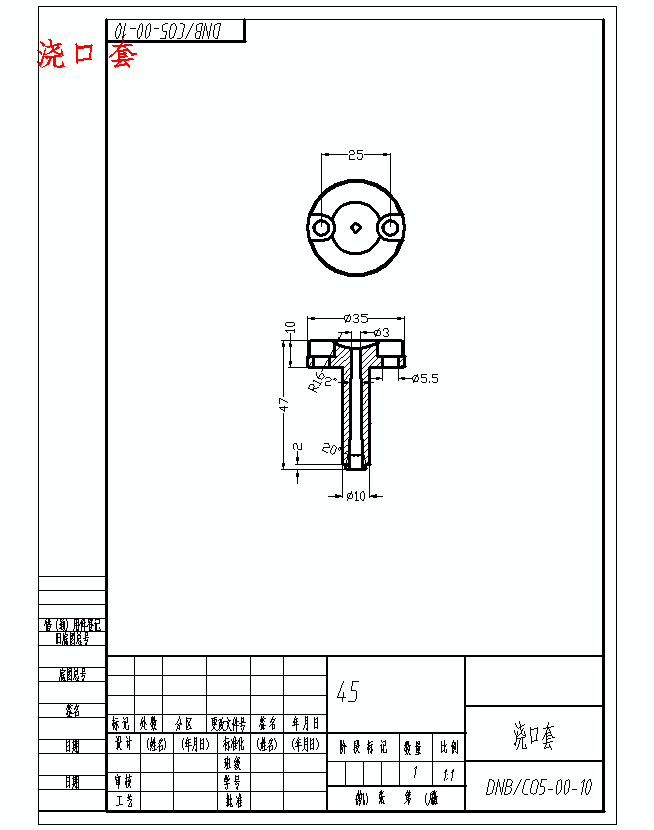

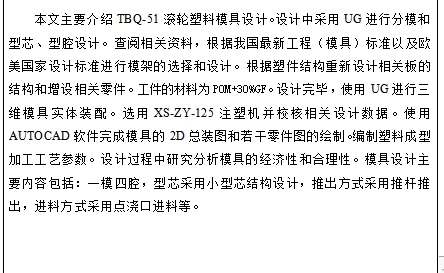

| 15 | 浇口套.dwg | 58.91K |
| 16 |  设计说明书.doc | 916.22K |

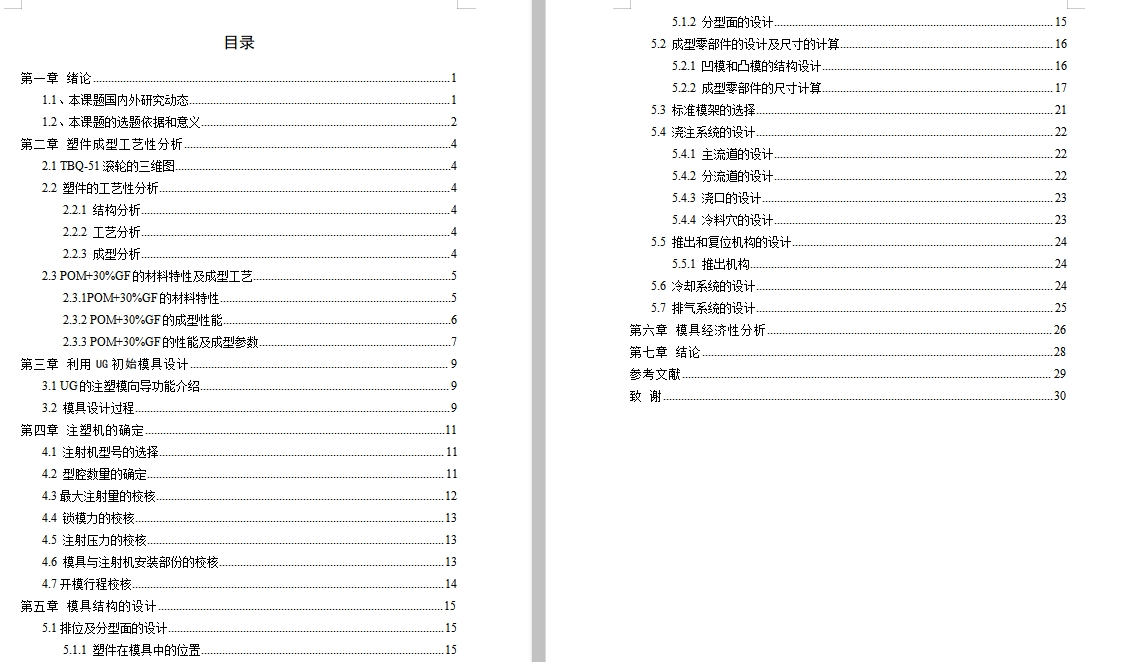

| 17 | 说明书-TBQ-51滚轮注塑模具设计.doc | 734.68K |

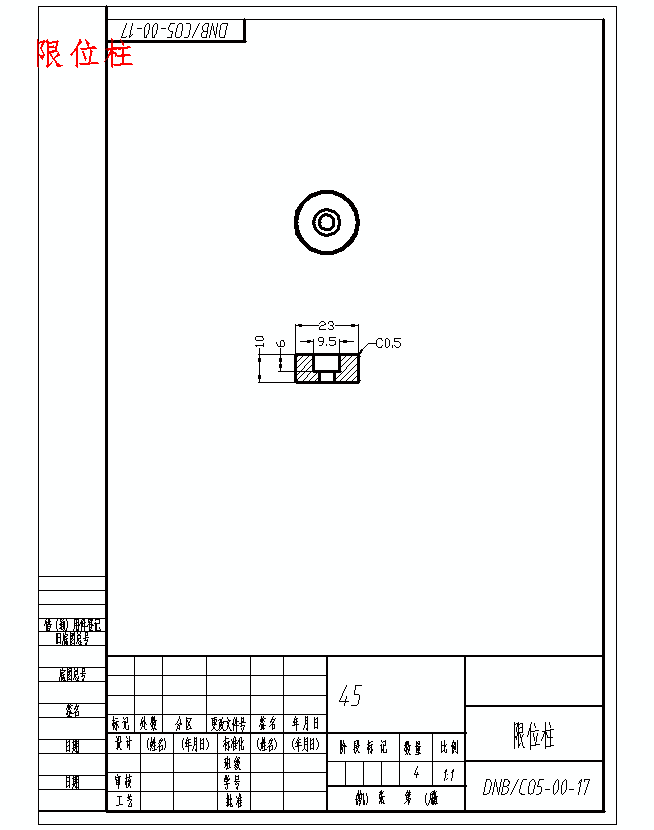

| 18 | 限位柱.dwg | 46.65K |
| 19 | 顶针底板.dwg | 54.22K |
| 20 | 顶针面板.dwg | 53.94K |
