心轴芯轴加工工艺及钻攻5-M8螺纹孔夹具设计图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小661.79KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
心轴芯轴加工工艺及钻攻5-M8螺纹孔夹具设计
图纸描述
心轴芯轴加工工艺及钻攻5-M8螺纹孔夹具设计图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小661.79KB,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
操机仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

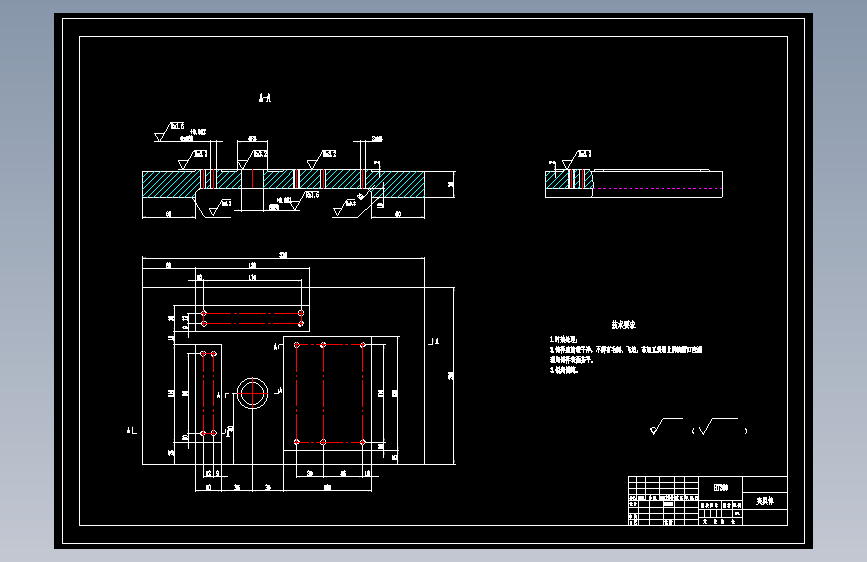

| 1 |  A1-夹具体.dwg | 109.53K |

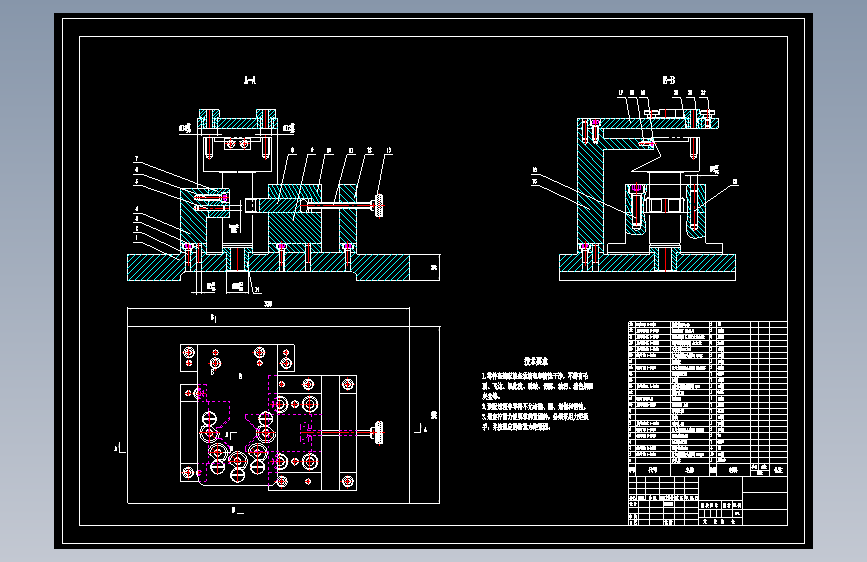

| 2 | A1-夹具装配图.dwg | 183.97K |

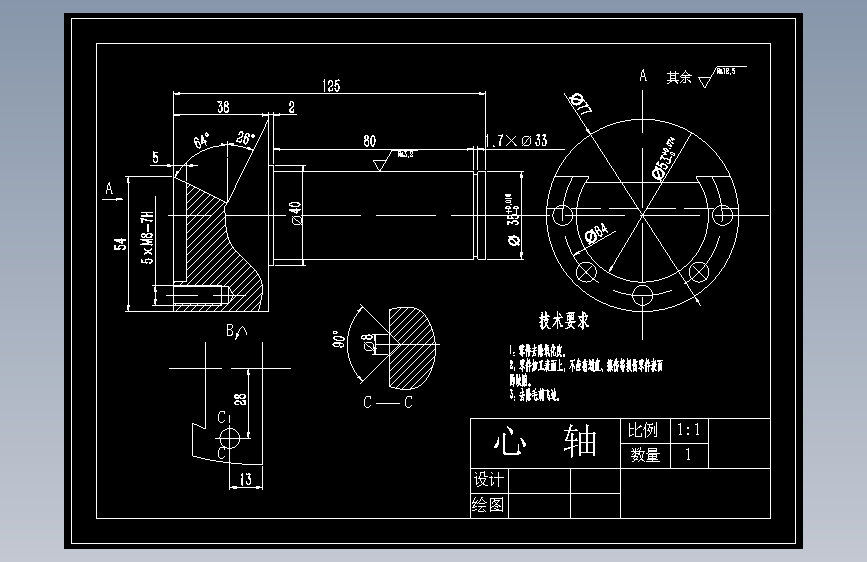

| 3 | A4-心轴零件图.dwg | 77.56K |

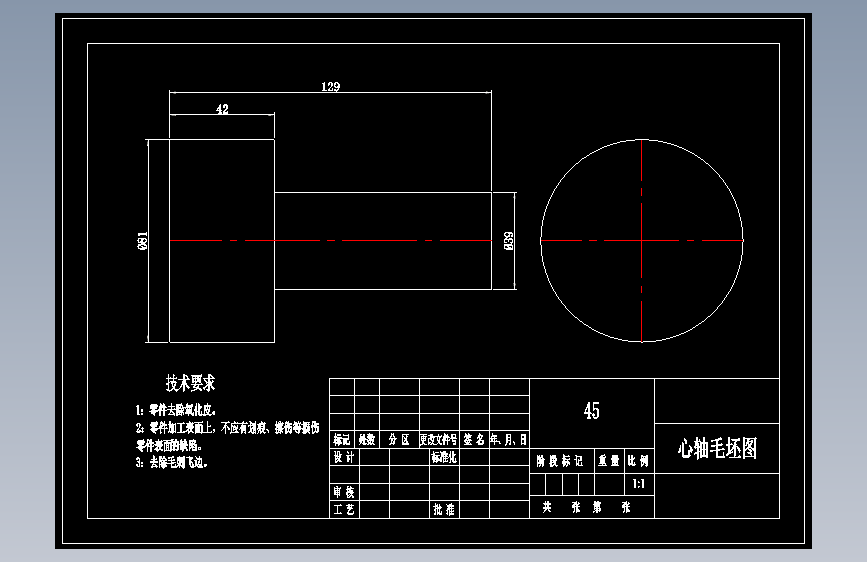

| 4 | A4-毛坯图.dwg | 82.58K |
| 5 |  工序卡1.doc | 43.00K |
| 6 | 工序卡10.doc | 41.50K |
| 7 | 工序卡2.doc | 75.00K |
| 8 | 工序卡3.doc | 60.00K |
| 9 | 工序卡4.doc | 71.00K |
| 10 | 工序卡5.doc | 77.50K |
| 11 | 工序卡6.doc | 90.00K |
| 12 | 工序卡7.doc | 84.50K |
| 13 | 工序卡8.doc | 95.00K |
| 14 | 工序卡9.doc | 45.50K |
| 15 | 工艺过程卡.doc | 40.50K |
| 16 | 设计说明书.doc | 215.23K |
