采用400W伺服电机作为动力，S5M同步带进行三级伸出运动，直线导轨作为导向，以中间为动力，当电机转动时，底部，顶部同时运动。因为底部固定了。所以相对来说顶部时双倍伸出
三级伸出货叉

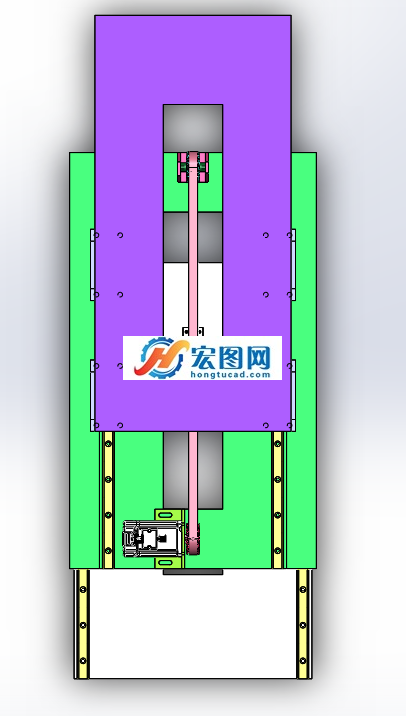

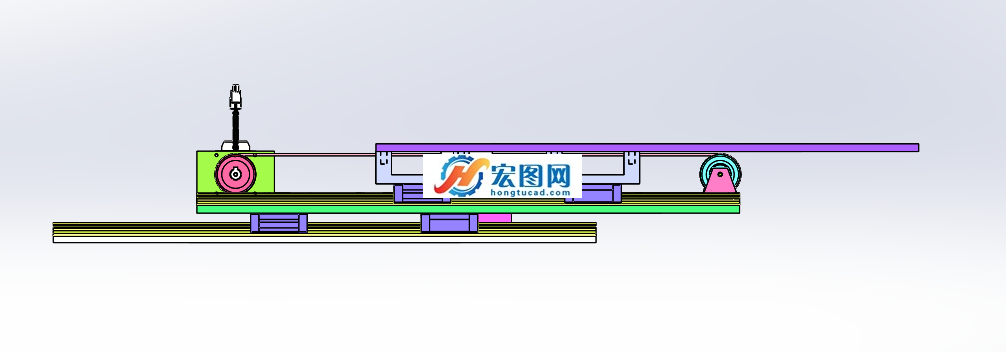

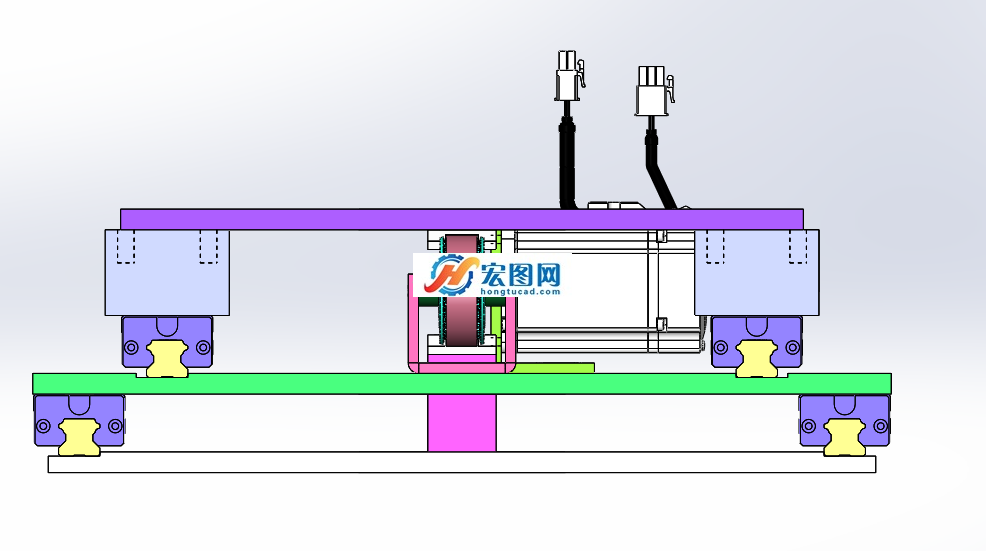

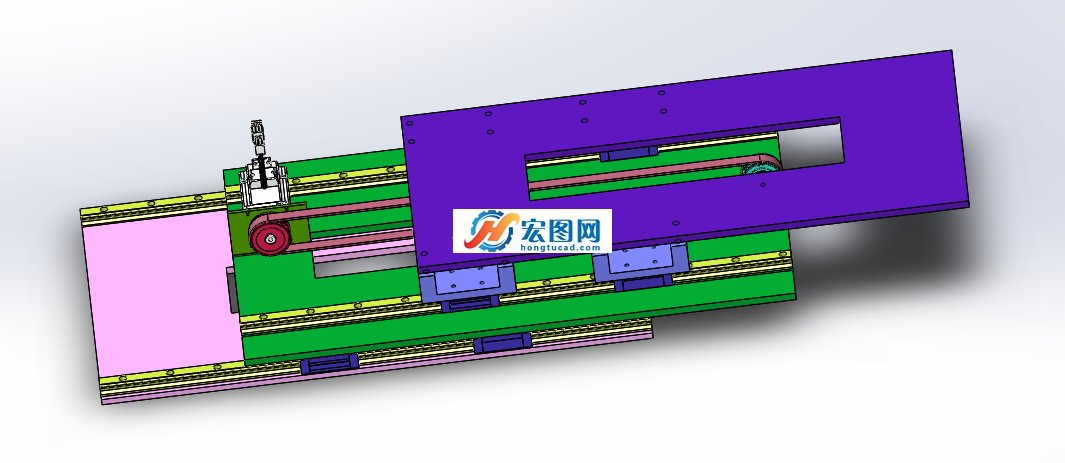

图纸描述
采用400W伺服电机作为动力，S5M同步带进行三级伸出运动，直线导轨作为导向，以中间为动力，当电机转动时，底部，顶部同时运动。因为底部固定了。所以相对来说顶部时双倍伸出
下载需要70金币 推广可免费下载
立即下载 收藏
图纸信息
作者
市斤之人
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  三级伸出货叉.sldasm | 811.97KB |
| 2 |  中间板.sldprt | 73.87KB |
| 3 | 同步带压板ecy01-s5m-150.sldprt | 170.7KB |
| 4 | 同步带惰轮evd47-30-s5m150.sldprt | 358.87KB |
| 5 | 同步带轮ebj22-s5m150-30-a-n-d14.sldprt | 281KB |
| 6 | 垫块.sldprt | 96.72KB |
| 7 | 垫片.sldprt | 76.62KB |
| 8 | 安装块.sldprt | 52.88KB |
| 9 | 导轨_ibc03-30-200-1.sldprt | 177.97KB |
| 10 | 底板.sldprt | 67.43KB |
| 11 | 惰轮安装板.sldprt | 110.24KB |
| 12 | 松下400w伺服电机msmf042l1u2m.sldprt | 862.21KB |
| 13 | 滑块_ibc03-30-200-2.sldprt | 59.45KB |
| 14 | 电机座.sldprt | 118.22KB |
| 15 | 皮带1-1.sldprt | 60.53KB |
| 16 | 直线导轨ibc03-h30-l200.sldasm | 179.07KB |
| 17 | 轴.sldprt | 87.71KB |
| 18 | 顶板.sldprt | 58.19KB |
